Geely МК / Cross. МОНТАЖНЫЕ БЛОКИ

Geely МК / Cross. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках...

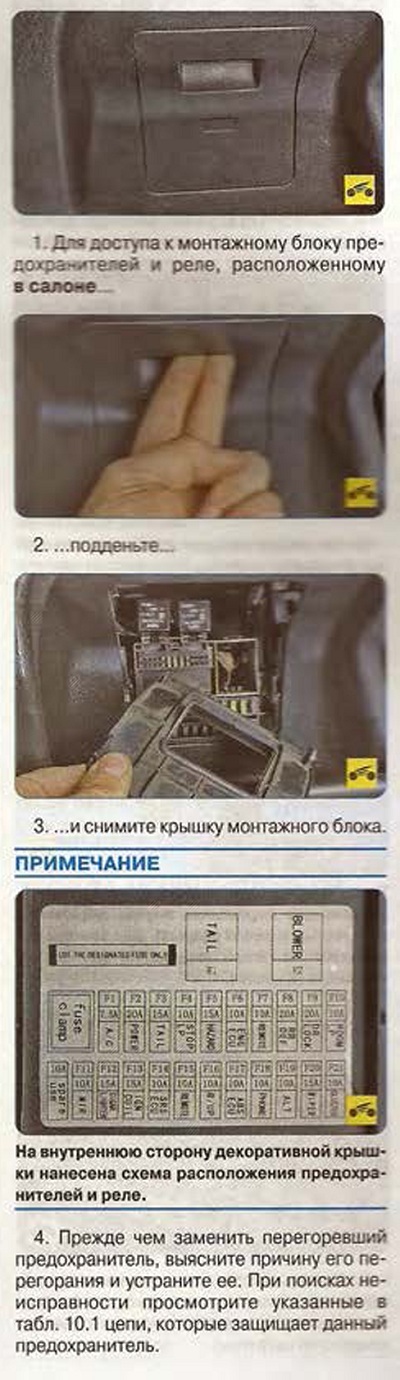

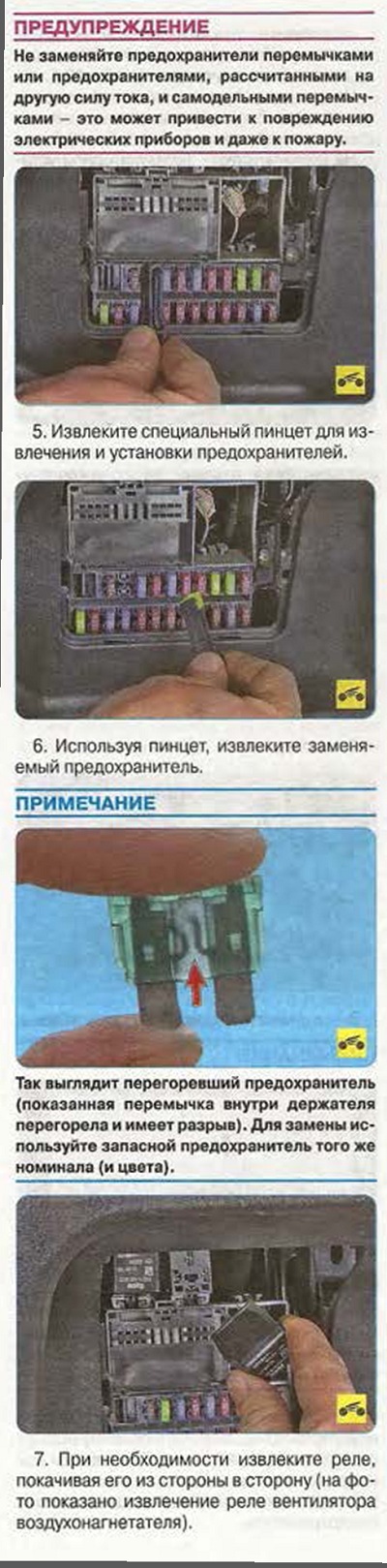

Рис. 10.1. Предохранители и реле 8 монтажном блоке, расположенном в салоне автомобиля

Таблица 10.1

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНОМ БЛОКЕ. РАСПОЛОЖЕННОМ В САЛОНЕ

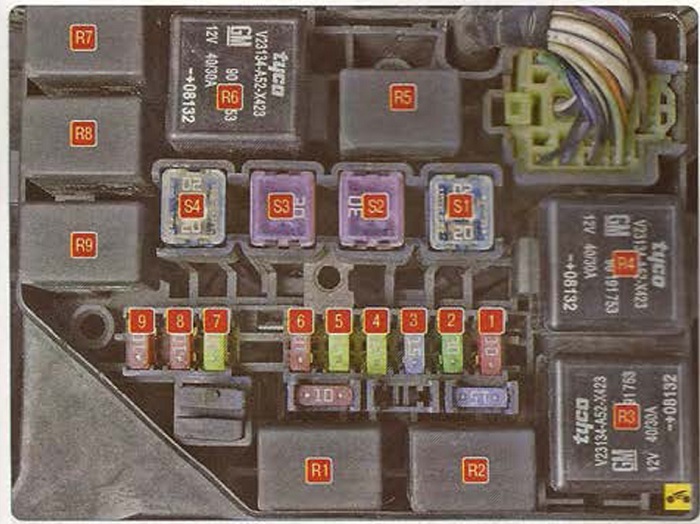

Рис. 10.2. Предохранители и реле в монтажном блоке, расположенном в моторном отсеке

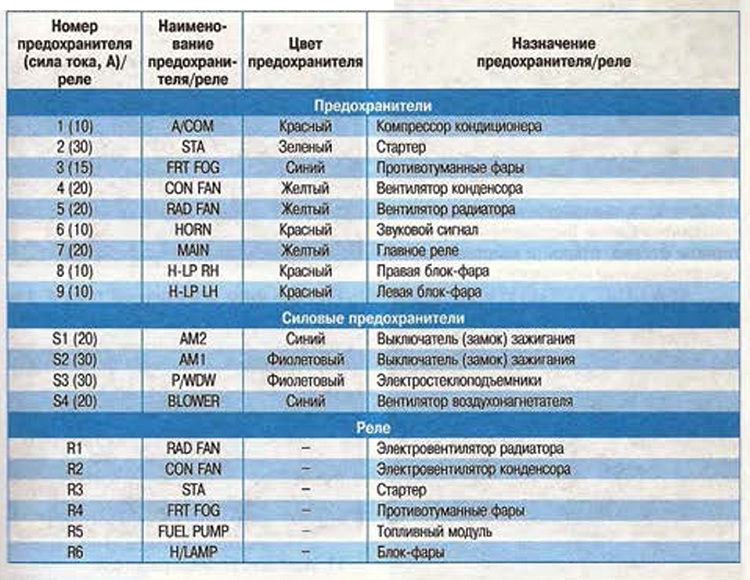

Таблица 10.2

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ

Назначение предохранителей и реле монтажного блока, расположенного в салоне автомобиля, приведены в табл. 10.1.

Назначение предохранителей и реле монтажного блока, расположенного в моторном отсеке, приведены в табл. 10.2.

На клемме «плюс» аккумуляторной установлен блок силовых предохранителей (рис. 10.3).

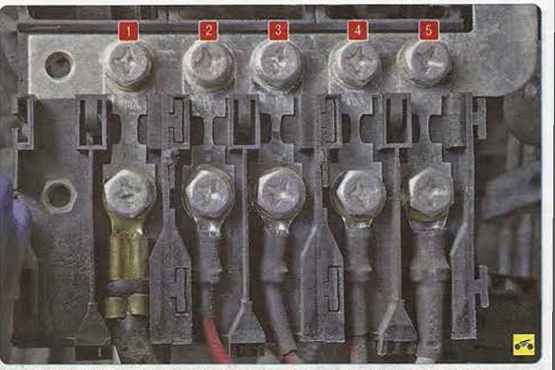

Рис. 10.3. Блок силовых предохранителей на клемме «плюс» аккумуляторной батареи: 1 - главный предохранитель (110 А); 2,3 - предохранители монтажного блока, расположенного в моторной отсеке (30 А); 4 - предохранитель монтажного блока, расположенного в салоне (40 А); 5 - предохранители генератора (60 А)

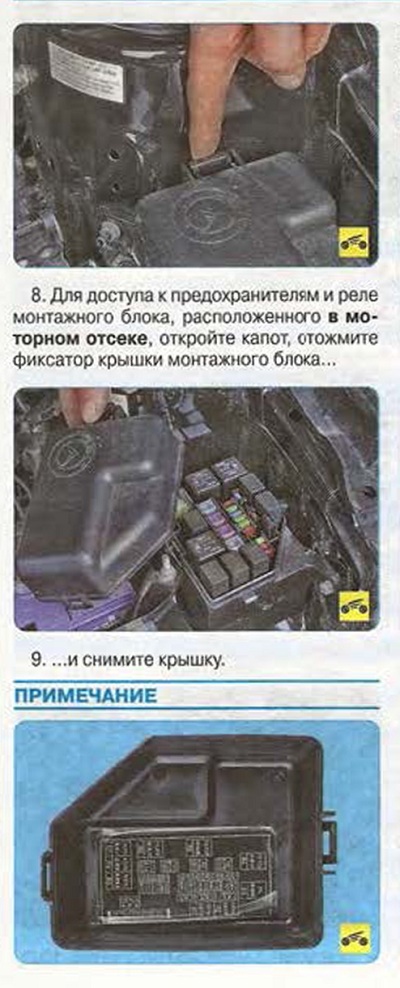

На внутреннюю сторону крышки монтажного блока роле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения реле и предохранителей.

блокам и потребностью в специальной карте их расположения, работу по снятию и установке монтажных блоков проводите на специализированной станции технического обслуживания.

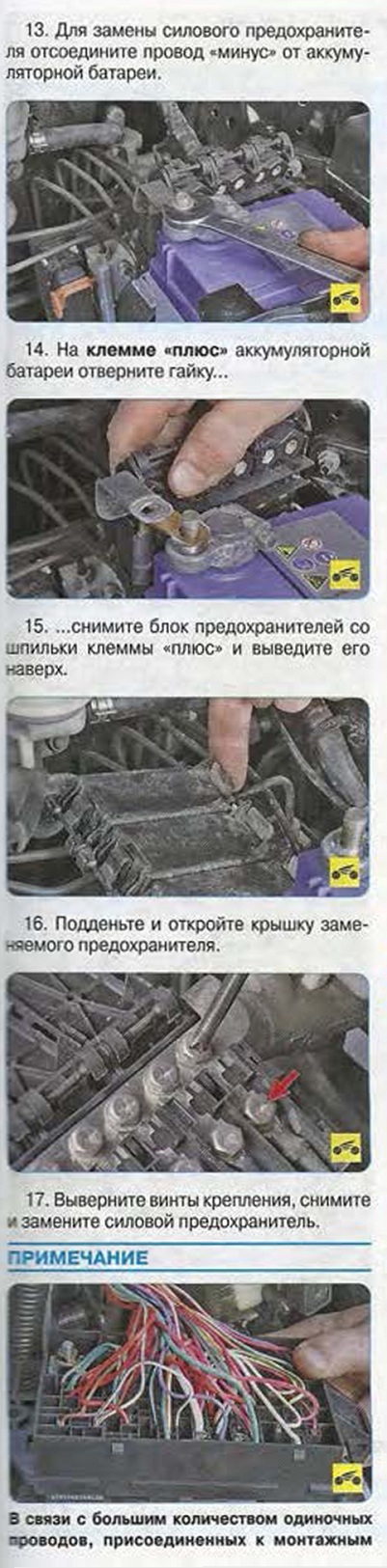

Для снятия блока силовых предохранителей на клемме «плюс» аккумуляторной батареи выполните следующее.
1. Отверните гайку и снимите блок предохранителей со шпильки клеммы «плюс».
2. Выверните винты крепления наконечников проводов, отсоедините их и снимите блок силовых предохранителей.

3. Подсоедините провода и установите блок предохранителей в порядке, обратном снятию.
