СТОЯНОЧНЫЙ ТОРМОЗ

Geely МК / Cross. ПРОВЕРКА СТОЯНОЧНОГО ТОРМОЗА

Стояночный тормоз должен удерживать ав­томобиль на уклоне 25% при перемещении рычага в салоне автомобиля на 7-9 зубцов (щелчков) храпового устройства.

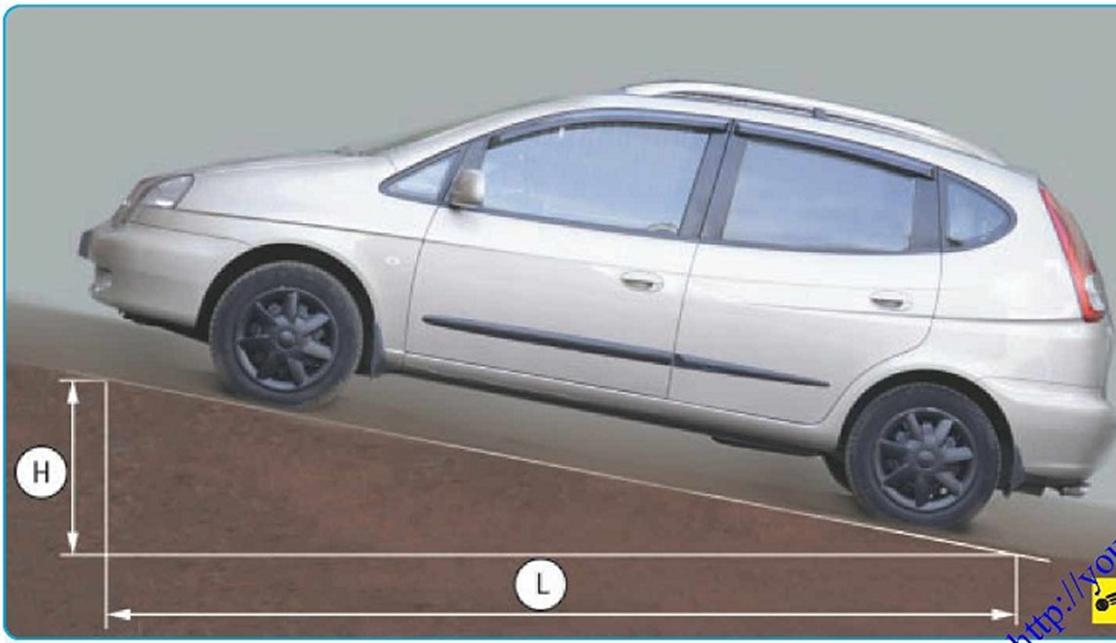

1.   Для проверки правильности регулировки стояночного тормоза найдите вблизи места стоянки вашего автомобиля эстакаду или по­грузочный пандус высотой Н = 1,25 м при дли­не въезда L = 5 м (рис. 9.5). Такое соотноше­ние соответствует уклону 25%.

2.   При отсутствии такого пандуса для упро­щенной проверки стояночного тормоза по­ставьте автомобиль на ровной площадке. Ры­чаг переключения передач установите в нейт­ральное положение, поднимите полностью рычаг стояночного тормоза. Выйдите из авто­мобиля и попробуйте сдвинуть его с места. Если вам это удалось, необходимо срочно от­регулировать привод стояночного тормоза (см. «Регулировка привода стояночного тор­моза», с. 207).









Geely МК / Cross. РЕГУЛИРОВКА ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА

Для предварительной проверки правильно­сти регулировки привода стояночного тормо­за поднимите рычаг привода вверх до упора, при этом вы должны услышать 7-9 щелчков храпового устройства. Если количество щелч­ков не укладывается в указанный интервал или автомобиль не удерживается стояночным тормозом (см. «Проверка стояночного тормо­за», с. 207), отрегулируйте привод.





Регулировочный узел привода стояночного тормоза расположен на передней тяге под днищем автомобиля.

Вам потребуется ключ «на 14».





1 Проверьте правильность регулировки за­зоров между тормозными колодками и бара­банами тормозных механизмов задних колес. Для этого несколько раз сильно нажмите на педаль тормоза при опущенном до упора вниз рычаге привода стояночного тормоза.

2.   Вывесите заднюю часть автомобиля и ус­тановите под нее надежные опоры.

Работу удобнее выполнять на подъемнике или смотровой канаве.

3.   Поднимите рычаг стояночного тормоза на 4 щелчка...

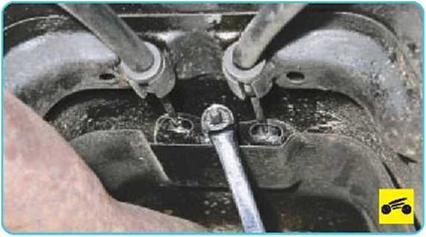

4.   ...и заверните регулировочную гайку до момента полного стопорения задних колес.

5.   Опустите рычаг стояночного тормоза и проверьте легкость вращения задних колес. При затрудненном вращении немного отвер­ните регулировочную гайку до полного осво­бождения задних колес.

6.   Установите автомобиль на колеса.
