Geely МК / Cross. ПРОВЕРКА СТЕПЕНИ ИЗНОСА ТОРМОЗНЫХ КОЛОДОК И ДИСКОВ

Вам потребуются: ключ для гаек колес, штангенциркуль или линейка.

Перед дальней поездкой или при пере­становке колес визуально проверяйте сте­пень износа колодок и дисков тормозных механизмов.

1.   Установите автомобиль на подъемник или домкрат.

2.   Снимите колеса.

ПРЕДУПРЕЖДЕНИЕ





3.   Проверьте подвижность поршней и на­правляющих пальцев тормозного механиз­ма отверткой, вставленной между диском и тормозной колодкой. Если колодки не удается сдвинуть, значит, заклинило поршень в рабочем цилиндре или направ­ляющие пальцы тормозного механизма.

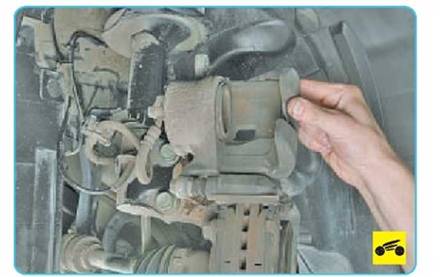

4.      Выверните болт нижнего направляю­щего пальца, откиньте подвижную скобу, снимите наружные и внутренние колодки...

РАЗМЕРЫ ТОРМОЗНЫХ колодок, дискоВ И БАРАБАНОВ, ММ		Таблица 9.1
Параметр	Тормозные механизмы передних колес	Тормозные механизмы задних колес
Диаметр тормозного доска	260	240
Номинальная толщина тормозного диска	24,0	9
Минимальная толщина тормозного диска	22,0	8
Номинальная толщина фрикционной накладки тормозной колодки	9,5	8,5
Минимальная толщина фрикционной наклада тормозной колодки	2,0	2,0
Номинальный диаметр тормозного барабана стояночной тормозной системы	—	171
Максимальный диаметр тормозного барабана стояночной тормозной системы	—	173
Толщина фрикционной накладки тормозной колодки стояночной тормозной системы	—	4
Минимальная толщина фрикционной наклада тормозной колодки стояночной тормозной системы	—	1,5







5.      ...и измерьте толщину фрикционной накладки. Если толщина фрикционных на­кладок меньше допустимой (см. табл. 9.1), замените тормозные колодки (см. «Замена тормозных колодок тормозных механизмов передних колес», с. 178).

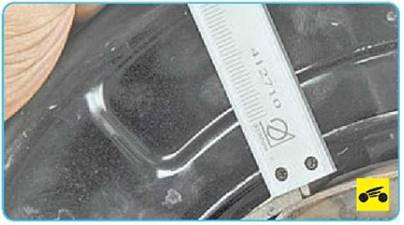

6.      Измерьте толщину тормозного диска. Если его толщина менее допустимой (см. табл. 9.1), замените тормозной диск (см.

«Замена тормозного диска тормозного ме­ханизма переднего колеса», с. 179).





7.      Осмотрите перемычки А воздушных каналов охлаждения диска. При обнаруже­нии трещин в перемычках обязательно за­мените диск.





8.     Для проверки степени износа тормоз­ных колодок тормозного механизма задне­го колеса выверните нижний направляю­щий палец, откиньте подвижную скобу, сни­мите наружные и внутренние колодки...





9.     ...и измерьте толщину фрикционной накладки. Если толщина фрикционных на­кладок меньше допустимой (см. табл. 9.1), замените тормозные колодки (см. «Замена тормозных колодок тормозных механизмов задних колес», с. 180).

10.     Измерьте толщину тормозного диска. Если его толщина менее допустимой (см. табл. 9.1), замените тормозной диск (см. «Снятие и установка тормозного диска тор­мозного механизма заднего колеса», с. 181).





11.     Снимите тормозной диск (см. «Сня­тие и установка тормозного диска тормоз­ного механизма заднего колеса», с. 181). Измерьте толщину фрикционных накладок колодок стояночного тормоза.

Заменяйте колодки в следующих случаях:

-     толщина фрикционных накладок менее 1,5 мм;

-     поверхность накладок замаслена;

-     накладки непрочно соединены с осно­ванием.





12.     Измерьте штангенциркулем диаметр тормозного барабана стояночной тормоз­ной системы. Если его диаметр больше допустимого (см. табл. 9.1), замените тор­мозной диск (см. -Снятие и установка тор­мозного диска тормозного механизма зад­него колеса», с. 181).

ПРЕДУПРЕЖДЕНИЕ

После окончания проверок несколько раз на­жмите до упора на педаль тормоза. Это не­обходимо для того, чтобы выбрать зазоры в тормозном механизме, появившиеся после вдавливания поршней в цилиндры.
