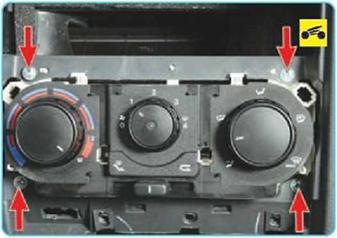

21.          Выверните четыре винта крепления блока управления сис­темой отопления (кондициониро­вания) и вентиляции к кронштейну панели приборов.

22.          Снимите монтажный блок, расположенный в салоне автомо­биля (см. «Снятие и установка мон­тажных блоков», с. 249).





23.          Подденьте отверткой край верхней накладки панели прибо­ров и, преодолевая сопротивление фиксаторов, снимите накладку.





24.     Подденьте отверткой край за­глушки отсека для магнитолы...





25.          ...и, преодолевая сопротив­ление фиксаторов, отведите за­глушку от панели приборов.

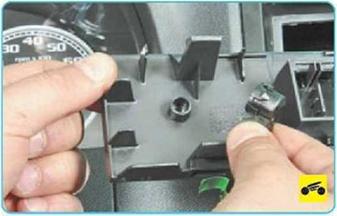

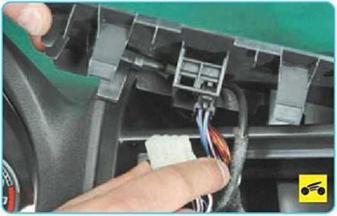

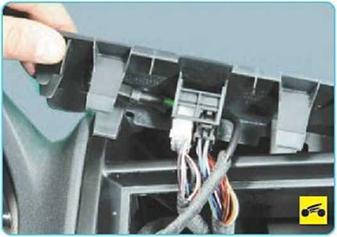

26.      Извлеките колодку жгута про­водов аудиосистемы из фиксатора колодки. Аналогично извлеките вторую колодку.

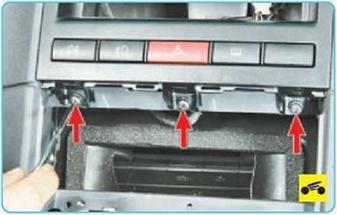

28.      Выверните три болта нижнего крепления облицовки блока пере­ключателей...





29.      ...и два болта его верхнего крепления...

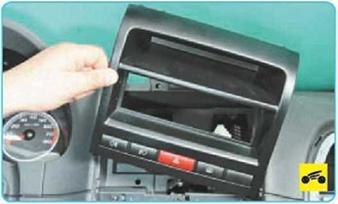

30.     ...отведите облицовку в сборе с блоком от панели приборов...

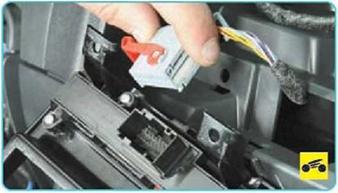

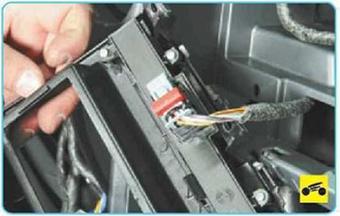

32.         Передвиньте фиксатор ко­лодки блока переключателей в на­правлении стрелки и отсоедините колодку от блока. Снимите блок пе­реключателей с панели приборов.

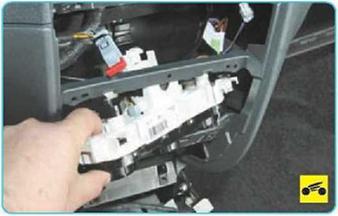

33.     Снимите блок управления си­стемой отопления (кондициониро­вания) и вентиляции, предвари­тельно отсоединив от его выводов колодки жгутов проводов и тяги уп­равления заслонками (см. «Снятие и установка блока управления сис­темой отопления и кондициониро­вания», с. 342).



34.     а.





35.           Выверните болт нижнего крепления панели приборов к крон­штейну кузова с противоположной стороны.

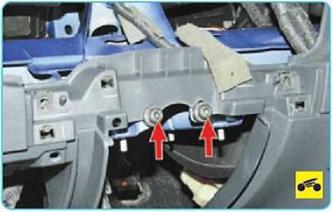

36.      Выверните два болта крепле­ния панели приборов к кронштейну балки усилителя кузова.

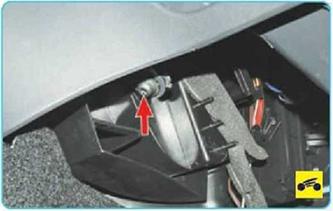

37.      Выверните болт крепления панели приборов к кронштейну корпуса климатического блока с левой...

38. ...и правой стороны.
