Fiat Albea. ПАНЕЛЬ ПРИБОРОВ

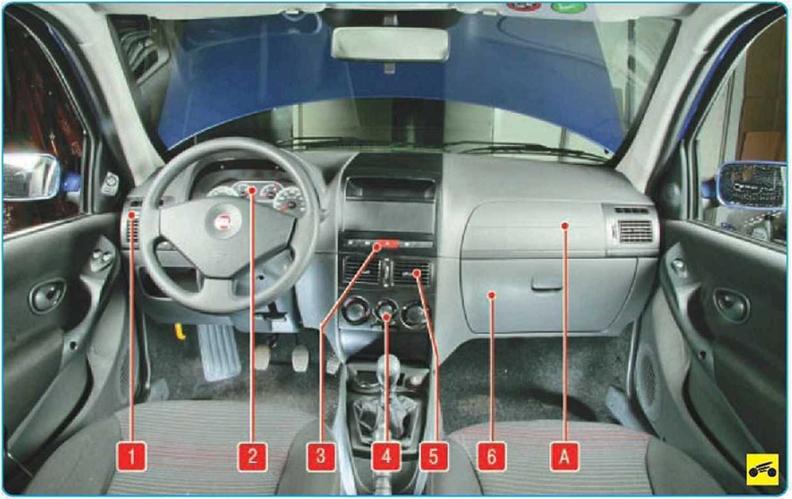

Рис. 11.1. Панель приборов: А - зона установки подушки безопасности переднего пассажира; 1 - блок управления электрокорректором фар; 2 - комбинация приборов; 3 - блок переключателей наружного освещения, подсветки комбинации приборов, обогрева заднего стекла, аварийной сигнализации; 4 - блок управления системой отопления (кондиционирования) и вентиляции; 5 - центральная накладка панели приборов; б - вещевой ящик

из формованной пластмассовой декоративной панели и залитого в нее металлического каркаса и прикреплена болтами к усилителям кузова.

С помощью съемных элементов к панели приборов крепятся контрольные приборы, органы управления автомобилем и системой отопления (кондиционирования) и вентиляции; накладки, закрывающие узлы, расположенные под панелью приборов, или служащие для установки приборов и органов управления; сопла системы отопления (кондиционирования) и вентиляции, вещевой ящик.

С обратной стороны панели приборов расположены кронштейны крепления панели к кузову и места для крепления электропроводки автомобиля.

Fiat Albea. СНЯТИЕ И УСТАНОВКА ПАНЕЛИ ПРИБОРОВ - ЧАСТЬ 1

Вам потребуются: отвертка с крестообразным и плоским лезвием, круглогубцы (пассатижи), ключ TORX Т25, ключ-шес- тигранник «на 5».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 211), подушку безопасности водителя (см. «Снятие и установка подушки безопасности водителя», с. 348) и кожух рулевой колонки (см. «Снятие и установка рулевой колонки», с. 212).

3. Снимите подрулевые переключатели (см. «Замена подрупевых переключателей», с. 287).

4. Снимите рулевую колонку (см. «Снятие и установка рулевой колонки», с. 212).

5. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола», с. 323).

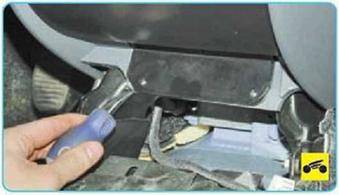

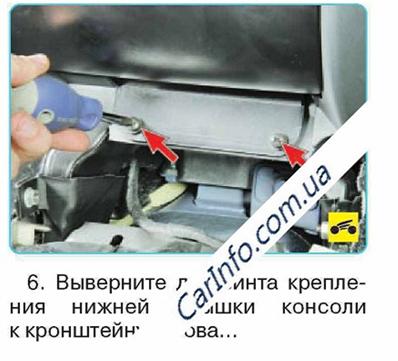

7. ...подденьте отверткой...

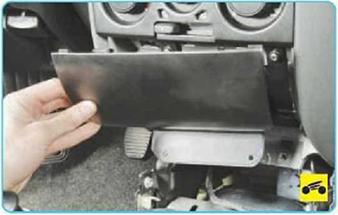

8. ...и снимите нижнюю крышку.

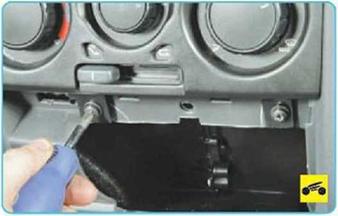

9. Выверните два винта крепления центральной накладки панели приборов...

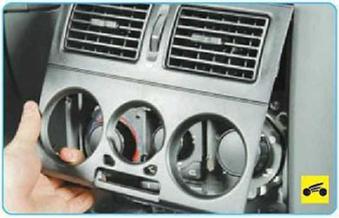

10. ...и снимите накладку.

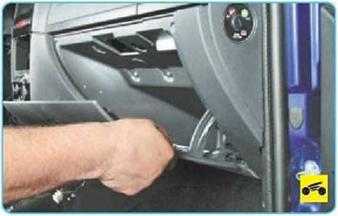

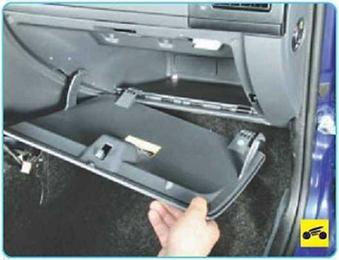

11. Откройте крышку вещевого ящика, извлеките боковые ограничители открывания крышки из пазов в стенках вещевого ящика...

12. ...и снимите крышку.

13. Подденьте отверткой плафон освещения вещевого ящика и извлеките его из ниши задней стенки.

14. Нажмите на фиксатор колодки жгута проводов...

15. ...отсоедините колодку от плафона освещения вещевого ящика и снимите плафон. Проденьте колодку жгута проводов в отверстие в задней стенке вещевого ящика.

16. Снимите подушку безопасности переднего пассажира (см. «Снятие и установка подушки безопасности переднего пассажира», с. 350) и выключатель подушки безопасности (см. «Снятие и установка выключателя подушки безопасности переднего пассажира», с. 355).

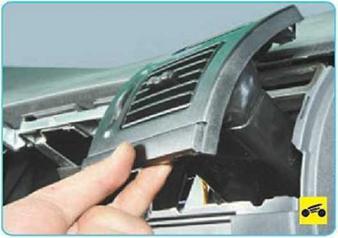

17. Подденьте отверткой край правого бокового сопла системы отопления (кондиционирования) и вентиляции салона и извлеките сопло из гнезда панели приборов, одновременно отсоединяя его от воздуховода.

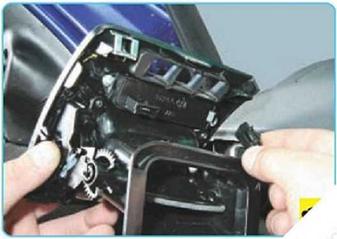

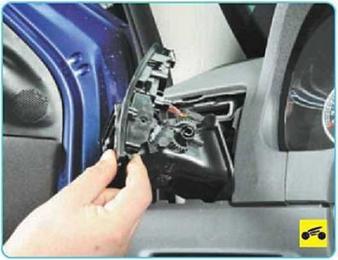

18. Подденьте отверткой край левого бокового сопла системы отопления (кондиционирования) и вентиляции салона и извлеките сопло из гнезда панели приборов, одновременно отсоединяя его от воздуховода.
