Для замены лампы в противотуманной фаре выполните следую­щие операции.

1.     Отсоедините провод от клем­мы «минус» аккумуляторной бата­реи.

2.     Снимите подкрылок переднего колеса со стороны заменяемой лампы противотуманной фары (см. «Снятие и установка подкрылков передних колес», с. 304).





3.     Поверните крышку противоту­манной фары против часовой стрелки...





4.               ...и аккуратно отведите ее в сторону.

5.     Отсоедините колодку жгута проводов от выводов лампы.

6.     Отожмите кончики пружинного фиксатора, выведите их из держа­телей и откиньте пружинный фик­сатор.






7.     Извлеките лампу из отражате­ля противотуманной фары.

ПРЕДУПРЕЖДЕНИЕ

Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно на­гревается и жирные пятна на ней вызо­вут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки останутся жирные пятна, удалите их спиртом.

8.     Вставьте новую лампу в отра­жатель и зафиксируйте его пру­жинным держателем.

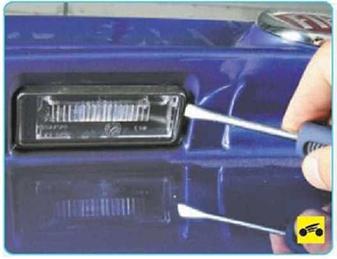

Для замены ламп в фонарях ос­вещения номерного знака вы­полните следующие операции.

1. Отсоедините провод от клем­мы «минус» аккумуляторной бата­реи.

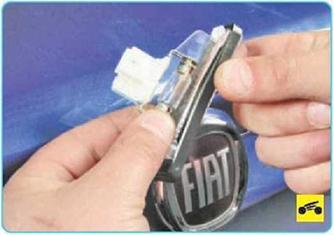

4.     ...отожмите пружинный кон­такт...

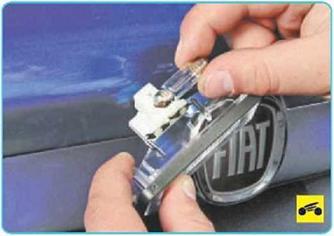

5.     ...и извлеките лампу.

6.     Установите новую лампу в по­рядке, обратном снятию.

7.     Аналогично замените лампу во втором фонаре освещения но­мерного знака.

Для замены лампы в плафоне освещения салона выполните следующее.

1.     Отсоедините провод от клем­мы «минус» аккумуляторной бата­реи.









3.     ...и снимите рассеиватель пла­фона, преодолевая сопротивление фиксаторов.






4.              Отожмите пружинный кон­такт...



5.     ...и извлеките лампу.

6.     Вставьте новую лампу.

7.              Установите рассеиватель в корпус плафона до щелчка (за­щелкивания фиксаторов).

Для замены лампы в плафоне освещения багажника выполните следующее.

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.     Преодолевая усилие фиксато­ров, извлеките плафон освещения из отверстия в облицовке багажника.

3.     Отожмите пружинный контакт и извлеките лампу.

4.     Вставьте новую лампу.

5.     Установите фонарь в облицов­ку багажника до щелчка (защелки­вания фиксаторов).
