Для замены лампы бокового фонаря указателей поворота выполните следующие операции.

1.    Отсоедините провод от клем­мы «минус» аккумуляторной бата­реи.





2.    Сдвиньте корпус указателя по­ворота вперед по направлению движения автомобиля...









4.      Поверните патрон против ча­совой стрелки...





5.      ...извлеките его из фонаря ука­зателя...









7.      Вставьте новую лампу в па­трон, а патрон в корпус фонаря.

8.      Установите боковой фонарь указателей поворота в порядке, обратном снятию.

Для замены любой лампы в зад­нем фонаре выполните следую­щие операции.

1.      Отсоедините провод от клем­мы «минус» аккумуляторной бата­реи.


2.     Отогните облицовку багажника за задним фонарем (см. «Снятие и установка облицовок багажника», с. 331).

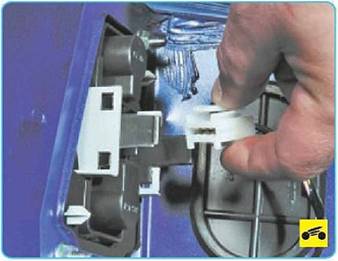

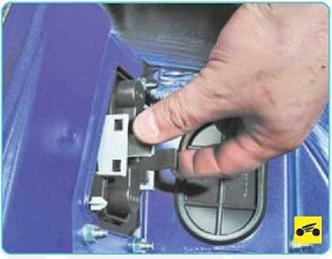

3.     Отсоедините колодку жгута проводов от заднего фонаря.

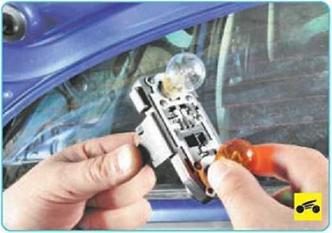

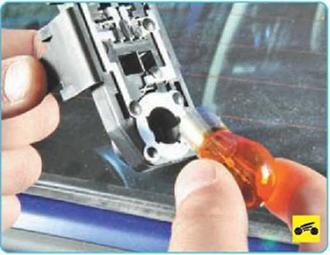

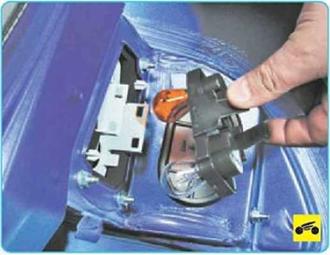

6.     Нажмите на лампу указателя, поверните ее против часовой стрелки...

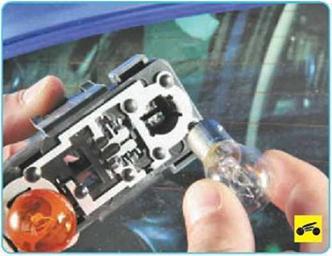

8.       Аналогично извлеките лампу габаритного огня/стоп-сигнала.

9.       Установите новую лампу, по­вернув ее по часовой стрелке до фиксации в патроне.

Для замены ламп в заднем фонаре на крышке багажника выполните следующие операции.





1.       Выверните два винта крепле­ния...





2.               ...и снимите крышку заднего фонаря

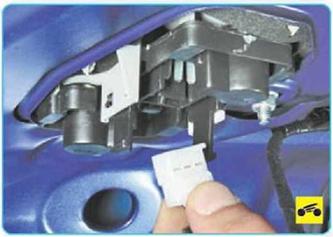

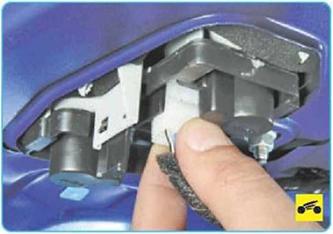

4.    ...и отсоедините колодку про­водов от выводов платы.

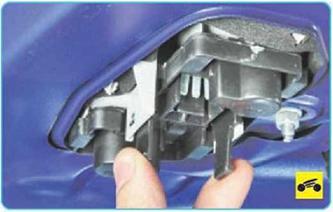

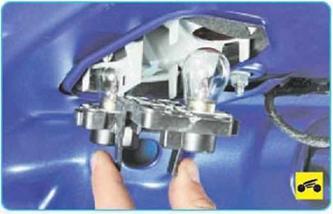

5.    Отожмите два фиксатора пла­ты...

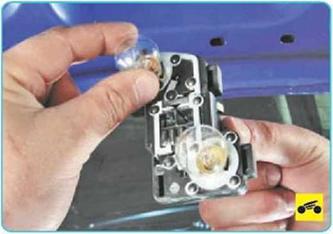

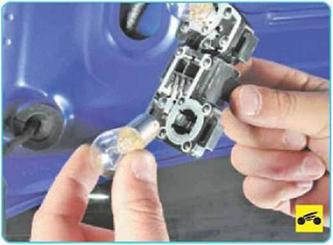

7.     Нажмите на лампу света зад­него хода, поверните против часо­вой стрелки и извлеките ее.

8.     Установите новую лампу в по­рядке, обратном снятию.





9.     Аналогично замените лампу противотуманного фонаря.
