Fiat Albea. РУЛЕВОЕ УПРАВЛЕНИЕ На автомобили Fiat Albea устанавливают рулевое управление с гидроусилителем и рулевым механизмом типа шестерня - рейка. Рулевое управление автомобиля состоит из рулевого колеса, рулевой колонки, рулевого механизма, оснащенного гидроусилителем, и двух рулевых тяг, соединенных шаровыми шарнирами с поворотными кулаками передней подвески. Рулевое колесо с подушкой безопасности водителя, в центральной накладке рулевого колеса установлен выключатель звукового сигнала. Ступица рулевого колеса прикреплена гайкой к валу рулевой колонки.

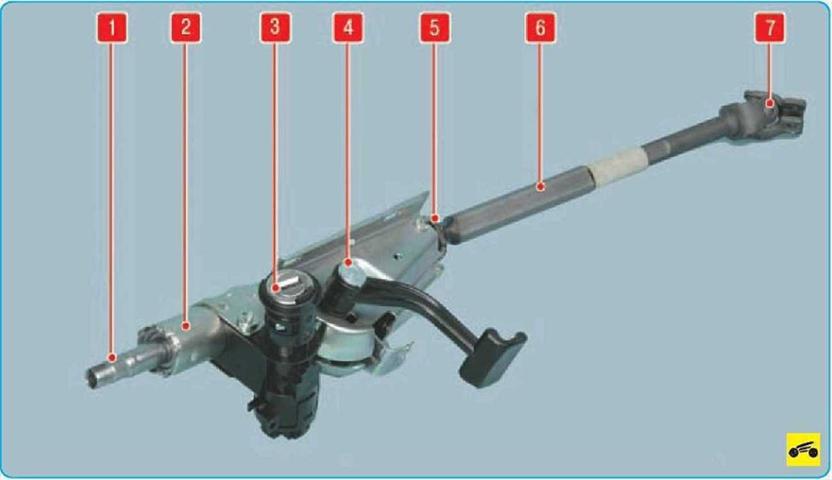

Рулевая колонка (рис. 8.1) травмобезопасная, регулируемая по углу наклона,
оборудована энергопоглоицаю- щими элементами, повышающими пассивную
безопасность, и противоугонным устройством в выключателе (замке) 3
зажигания, блокирующим ее вал 1. Промежуточный вал 6 рулевого управления

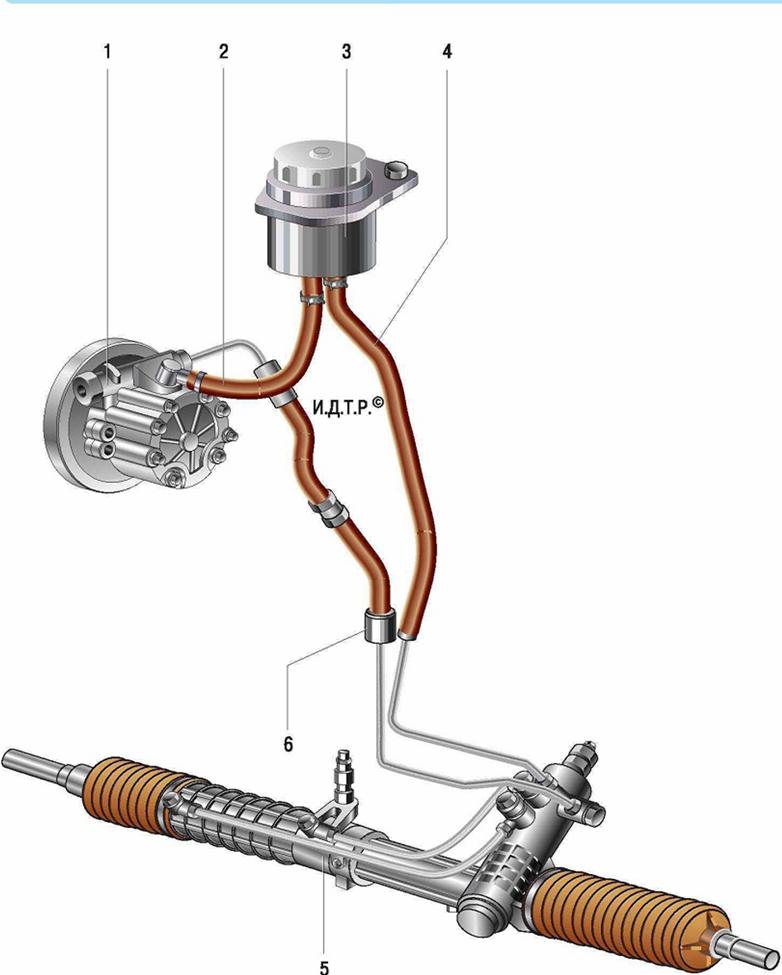

соединен с валом рулевого механизма и валом 1 рулевой колонки карданными шарнирами 5 и 7. На рулевой колонке размещены также органы управления светом фар, указателями поворота, омывателем и очистителем ветрового стекла. Рулевой механизм (рис. 8.2, 8.3) установлен в подкапотном пространстве. Картер рулевого механизма закреплен на поперечине передней подвески.
Давление рабочей жидкости в гидроусилителе создается насосом лопастного типа, который установлен на кронштейне двигателя и приводится поликлиновым ремнем от шкива коленчатого вала. Установленный в насосе перепускной клапан поддерживает требуемое давление рабочей жидкости в гидроусилителе рулевого управления в зависимости от частоты вращения коленчатого вала двигателя. Бачок гидроусилителя рулевого управления установлен в подкапотном пространстве на кронштейне, прикрепленном к правому брызговику моторного отсека, и соединен шлангами с насосом гидроусилителя рулевого управления и с магистралью возврата рабочей жидкости. При отказе рулевого усилителя возможность управления автомобилем сохраняется, но усилие на рулевом колесе возрастает. Рулевые тяги прикреплены к рейке рулевого механизма шаровыми шарнирами. Наконечники рулевых тяг с помощью шаровых шарниров прикреплены к поворотным кулакам передней подвески. От проворачивания на рулевых тягах наконечники зафиксированы контргайками. Вращением рулевой тяги в шаровом шарнире относительно наконечника регулируют схождение передних колес.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ РУЛЕВОГО УПРАВЛЕНИЯ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
