Datsun on-Do, me-Do. ЭЛЕКТРОННАЯ ПЕДАЛЬ ГАЗА ДВИГАТЕЛЯ - ПРОВЕРКА И ЗАМЕНА

Датчик положения педали газа ремонту не подлежит, в случае неисправности электронную педаль газа заменяют в сборе. Необходимость выполнения работы определяем в юле проверки технического состояния системы управления двигателем (см. «Проверка технического состояния системы управления двигателем).

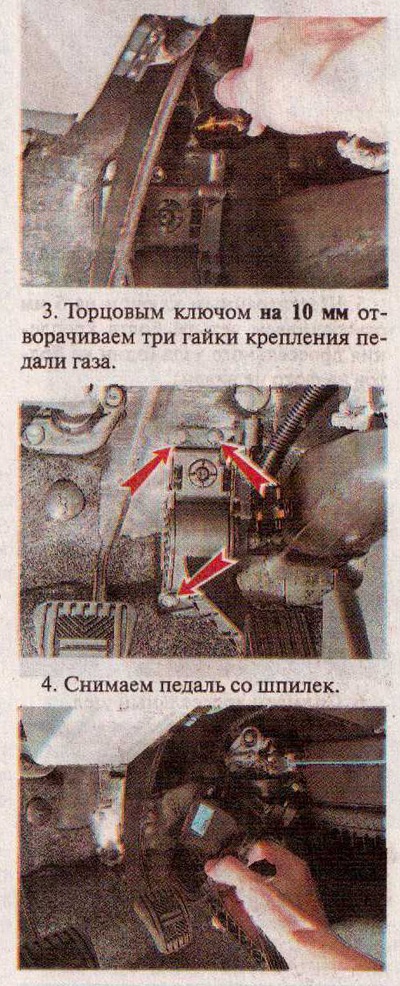

Снятие

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Нажимаем фиксаторы колодки жгута проводов и отсоединяем колодку от датчика педали газа.

Проверка

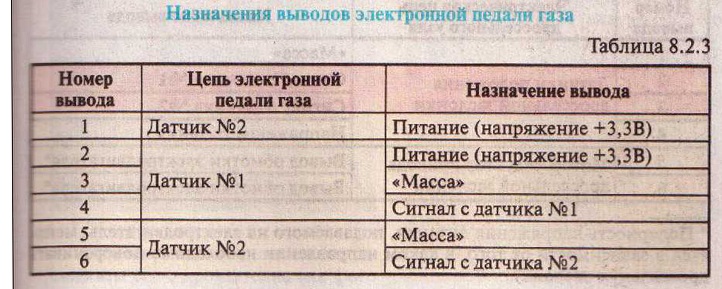

Мультиметром в режиме омметра можно проверить состояние подвижных контактов и токопроводящих дорожек датчиков положения педали газа. Для этого:

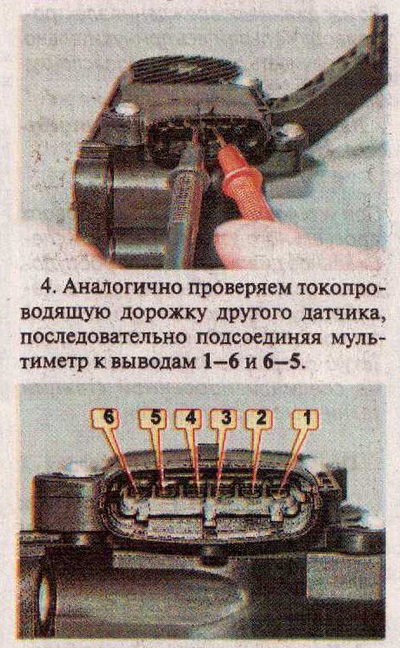

1. Подсоединяем один щуп мультиметра к выводу 4, а другой к выводу 2.

Замечание

Для удобства проверки на выводы можно надеть отрезки полихлорви-ниловых трубочек, и вставлять в них щупы мультиметра.

2. Медленно перемещая педаль газа, по прибору контролируем электрическое сопротивление, которое должно плавно уменьшаться.

3. Повторяем проверку, подсоединив мультиметр к выводам 4 и 3.

Если при проверке любой из дорожек сопротивление будет меняться скачками, датчик следует заменить.

Установка

Устанавливаем педаль газа в обратной последовательности. Чтобы случайно не погнуть выводы в разъеме датчика педали газа, перед установкой подсоединяем колодку проводов. Затем надеваем кронштейн педали газа на шпильки. Гайки крепления педали затягиваем моментом 6-8 Нм.
