Datsun on-Do, me-Do. ЗАМЕНА ШАТУННО-ПОРШНЕВОЙ ГРУППЫ С ЗАПРЕССОВАННЫМ ПАЛЬЦЕМ ДВИГАТЕЛЯ ВАЗ-11183, 11186

Замена шатунно-поршневой группы с запрессованным пальцем производится аналогично замене шатунно-поршневой группы с плавающим пальцем, за исключением ее разборки и сборки.

Предупреждение!

Детали шатунно-поршневой группы с плавающим пальцем не взаимозаменяемы с деталями шатун но-поршневой группы с запрессованным пальцем. В один и тот же блок цилиндров может быть установлена любая из двух шатунно-поршневых групп.

Для выполнения работы потребуются приспособление для выпрес-совки поршневого пальца, оправка для установки поршневого пальца и технический фен (термопистолет).

Разборка

1. Снимаем с поршня поршневые кольца (см. «Поршневые кольца и шатунные вкладыши - замена»).

2. Приспособлением выпрессовы-ваем поршневой палец.

3. При отсутствии специального приспособления палец можно вы-прессовать в тисках при помощи оправки. В качестве упора используем деревянный брусок достаточной тол-

шины с высверленным в нем отверстием для пальца.

4. Снимаем поршень с шатуна.

Сборка

Подбор поршня к цилиндру и пальца к поршню выполняем также, как это показано в разделе 8.1.26.1 (см. выше).

Предупреждение!

В двигатель должны быть установлены поршни и шатуны одного класса по массе.

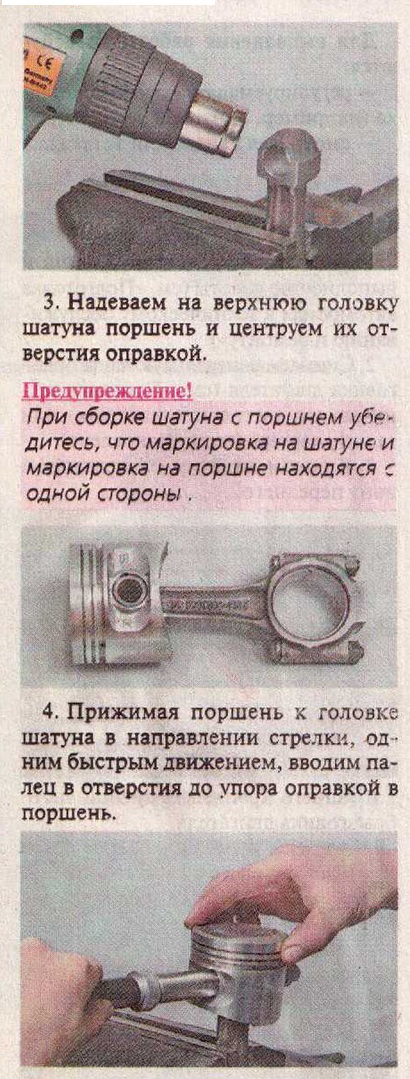

1. Устанавливаем поршневой палец на оправку.

2. Зажимаем шатун в тисках и термопистолетом нагреваем его верхнюю головку до температуры 200— 250 С.

5. Вынимаем оправку из пальца.

6. Надеваем на поршень кольца и устанавливаем поршень в цилиндр (см. «Поршневые кольца и шатунные вкладыши - замена»).



Сборка

Собираем поршень с шатуном в последовательности, обратной разборке. При этом стрелка на днище поршня и метки на шатуне и его крышке должны быть обращены в одну сторону.
