Дэу Джентра (2013+). Снятие панели приборов

Дэу Джентра (2013+). Снятие панели приборов - часть 1

Работу проводим для замены панели приборов, жгута проводов панели

и элементов системы отопления, вентиляции и кондиционирования воздуха. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем нижнюю облицовку панели

приборов (см. «Снятие нижней облицовки панели приборов», с. 262).

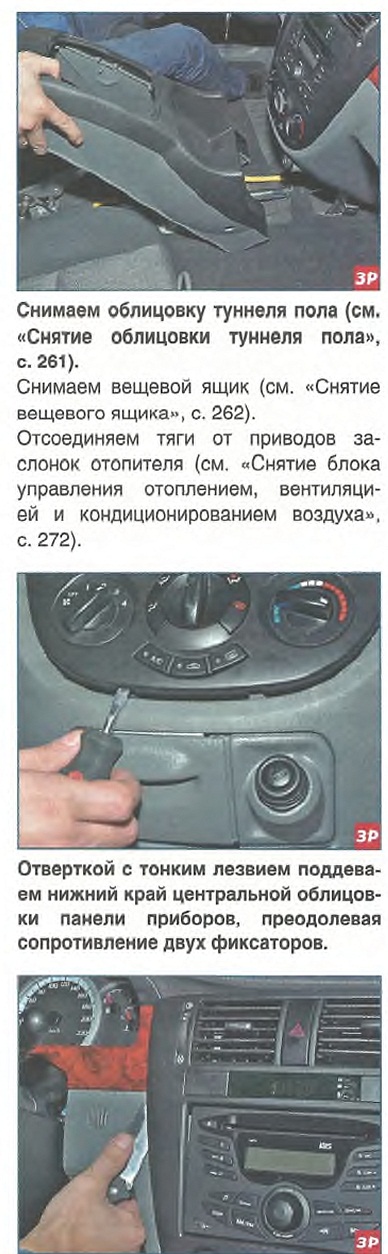

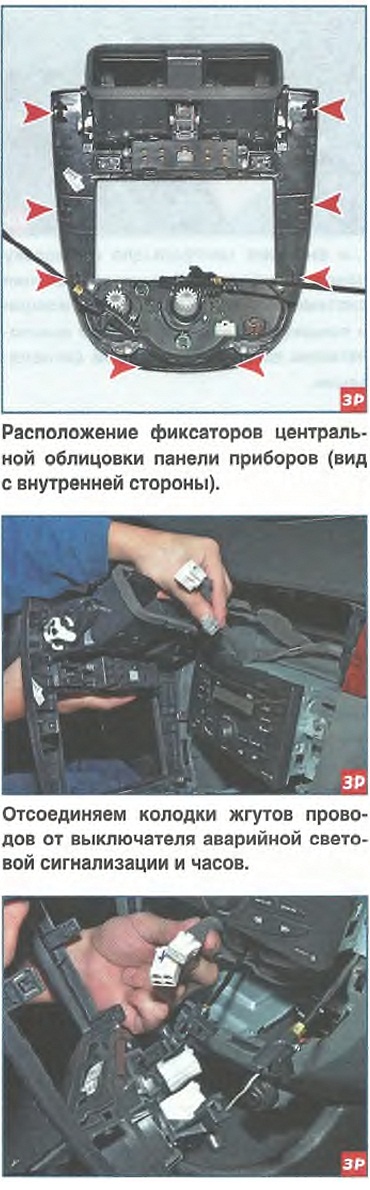

Лезвием ножа поддеваем левый и правый края центральной облицовки панеЛИ приборов И, преодолев сопротивление фиксаторов...

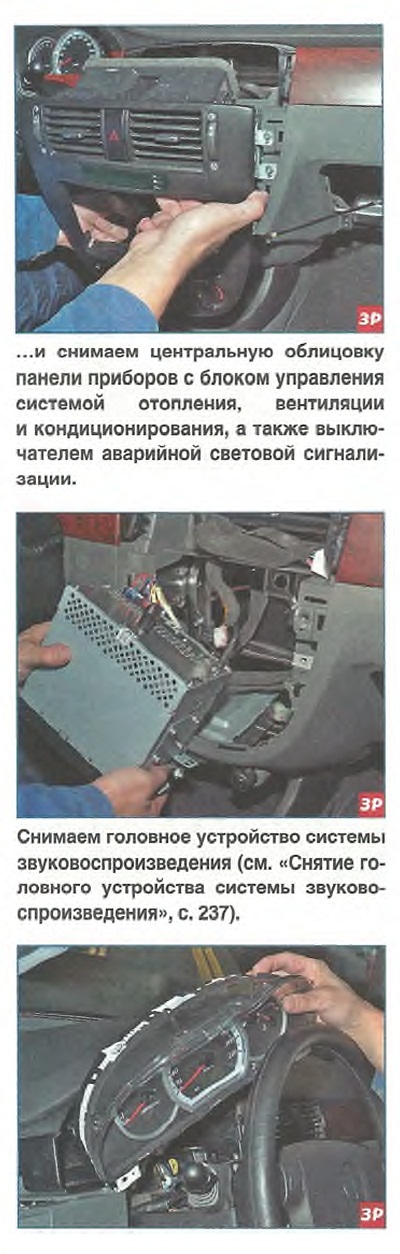

...отводим ее от панели приборов, насколько это позволяют сделать жгуты
проводов, соединяющие ее с панелью
приборов.

Отсоединяем колодки жгутов проводов от блока управления системой отопления, вентиляции и кондиционирования

(см. «Снятие блока управления отоплением, вентиляцией и кондиционированием воздуха», с. 272)..,

Снимаем комбинацию приборов (см.

«Снятие комбинации приборов, замена
ламп», с. 234).
Снимаем подрулевые переключатели и их соединитель (см. «Снятие подрулевых переключателей, барабанного
устройства спирального кабеля и соединителя переключателей», с. 227).

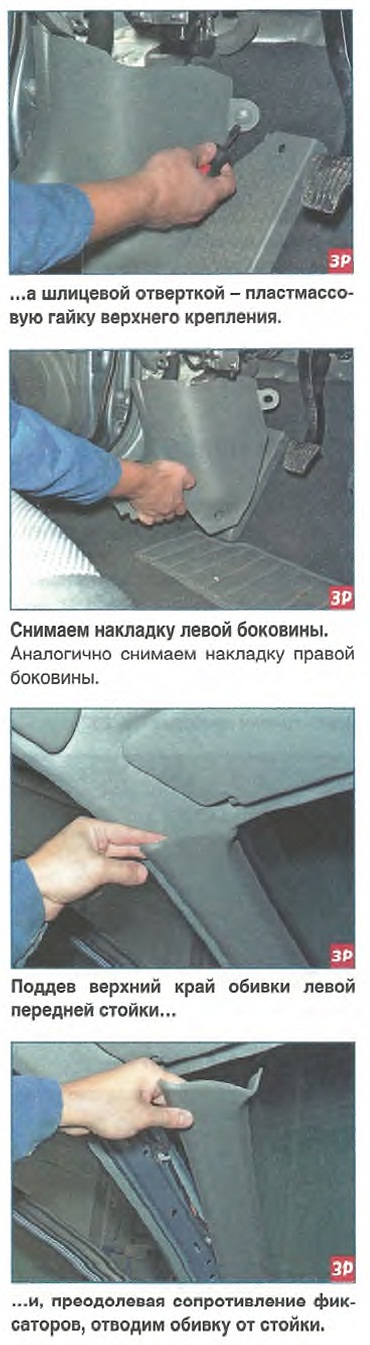

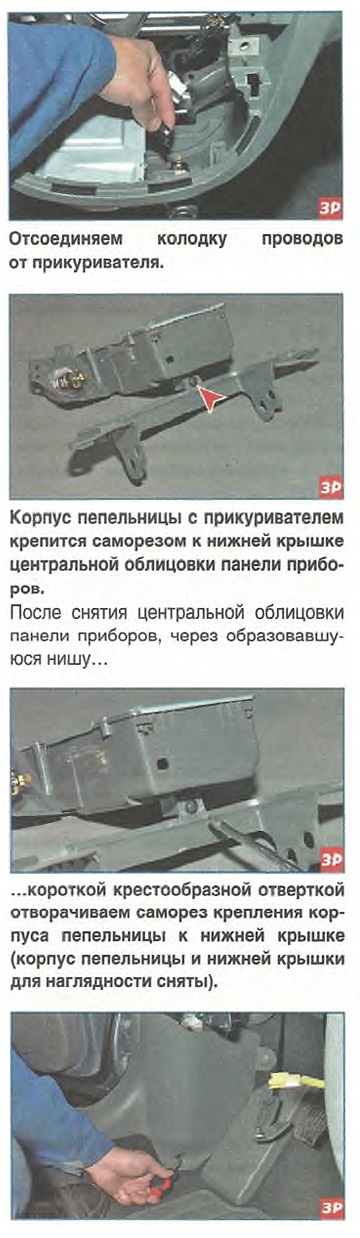

Крестообразной отверткой отворачиваем саморез нижнего крепления не
кладки левой боковины...

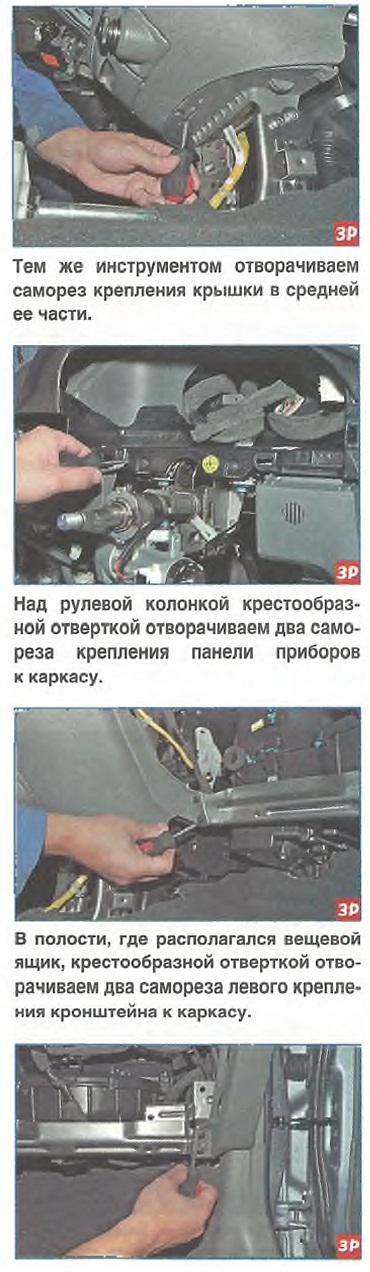

Крестообразной отверткой отворачиваем два боковых самореза крепления нижней крышки центральной облицовки панели приборов.

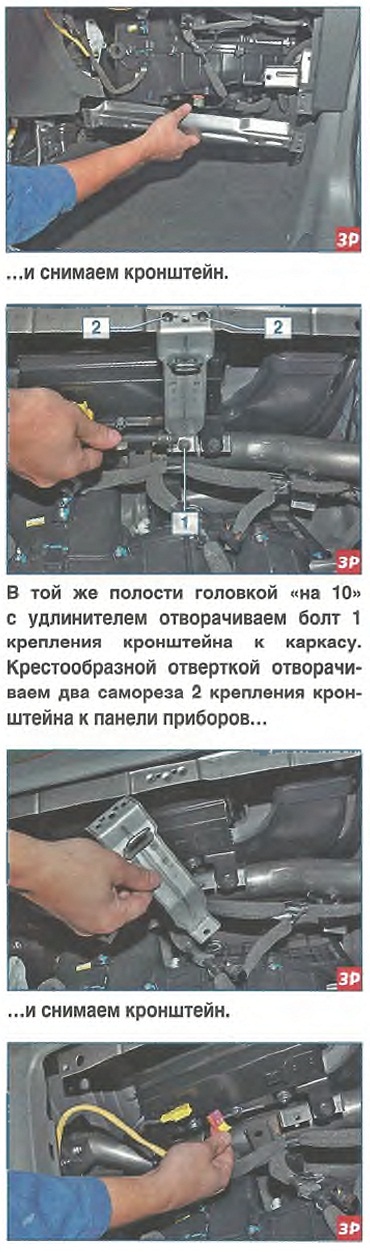

Аналогично отворачиваем два самореза правого крепления кронштейна

к каркасу...

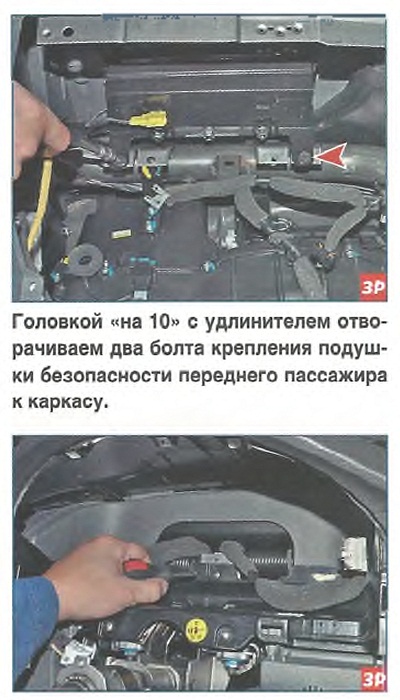

Сдвигаем фиксатор, и, нажав на него,

отсоединяем колодку жгута проводов подушки безопасности переднего пассажира от колодки жгута панели приборов.
