Daewoo Nexia 2008 года. Электрооборудование
ОПИСАНИЕ КОНСТРУКЦИИ
Электрооборудование автомобиля выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» - кузовом и основными агрегатами, которые выполняют функцию второго провода. Бортовая сеть - постоянного тока, номинальным напряжением 12 В. При неработающем двигателе включенные потребители питаются от аккумуляторной батареи, а после пуска двигателя - от генератора переменного тока с встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.
Большая часть электрических цепей защищена плавкими предохранителями. Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле. Предохранители и реле находятся в монтажном блоке.
Daewoo Nexia 2008 года. МОНТАЖНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

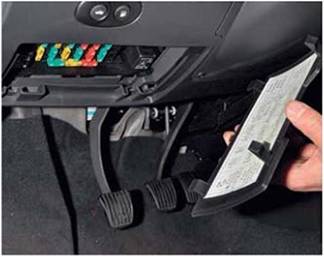

Для доступа к монтажному блоку...
|
|
...снимаем защитную крышку в панели приборов
На внутренней стороне крышки монтажного блока приведена схема расположения предохранителей и реле, установленных на наружной стороне в блоке. Номинал предохранителей, защищаемые ими цепи и назначение реле приведены в таблицах.
|
Назначение реле в монтажном блоке
|
Цепи, защищаемые плавкими предохранителями
|
Обозначение предохранителя (см. фото) |
Номинальная сила тока, А |
Защищаемые цепи |
|
F1 |
10 |
ЭБУ (цепь от батареи). |
|
F2 |
10 |
Лампы габаритного света, фонари освещения номерного знака, подсветка комбинации приборов и органов управления. |
|
F3 |
15 |
Цепь реле системы зажигания. |
|
F4 |
20 |
Лампы дальнего света фар. |
|
F5 |
10 |
Лампа ближнего света левой фары. Электропривод регулятора направления светового пучка левой фары. |
|
F6 |
10 |
Лампа ближнего света правой фары. Электропривод регулятора направления светового пучка правой фары. |
|
F7 |
30 |
Электробензонасос, топливные форсунки. |
|
F8 |
20 |
Указатели поворота, лампы сигналов торможения. |
|
F9 |
30 |
Очиститель ветрового стекла. |
|
F10 |
10 |
Привод крышки лючка горловины топливного бака. |
|
F11 |
10 |
Реле включения электромагнитной муфты компрессора кондиционера. |
|
F12 |
30 |
Электродвигатель вентилятора системы охлаждения (малая скорость). Вентилятор отопителя. |
|
F 13 |
20 |
Лампы света заднего хода. Цепь возбуждения генератора. Комбинация приборов, прикуриватель, звуковой мелодичный сигнал, часы. |
|
F 14 |
30 |
Звуковой сигнал. Вентилятор системы охлаждения (высокая скорость). |
|
F 15 |
20 |
Аварийная сигнализация. Лампа плафона освещения салона. Лампа плафона освещения багажника. |
|
F 15 |
30 |
Мотор-редукторы стеклоподъемников. |
|
F 17 |
10 |
Аудиосистема (цепь от замка зажигания). |
|
F 18 |
30 |
Управление замком крышки багажника. Таймер электрообогрева заднего стекла. Центральный замок. Аудиосистема {цепь от батареи). |
|
F 19 |
30 |
Реле 4-й скорости электровентилятора отопителя. |
|
F20 |
30 |
Противотуманные фары. |

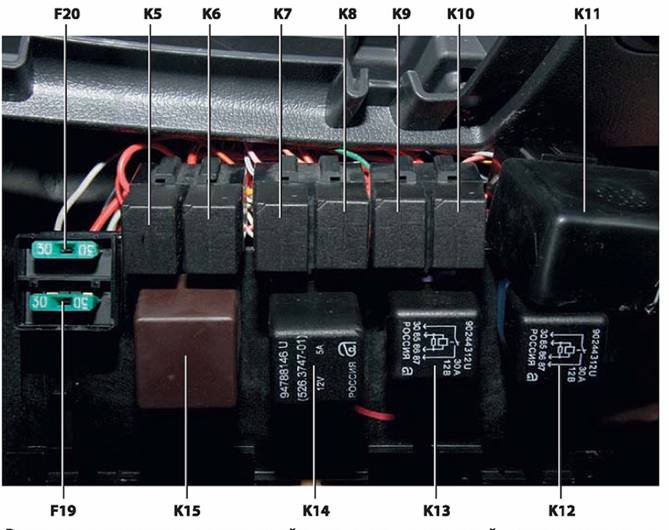

Расположение предохранителей и реле на наружной стороне монтажного блока
|
Расположение предохранителей и реле на внутренней стороне монтажного блока |
При замене монтажного блока отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи. Проталкиваем монтажный блок внутрь панели приборов и опускаем его на жгутах проводов.
Помечаем колодки проводов и только после этого отсоединяем их от блока. Перед установкой нового блока подсоединяем к нему колодки проводов согласно нанесенным меткам. Устанавливаем монтажный блок в обратной последовательности.
