Daewoo Nexia до 2008 года. Электросхемы - часть 1

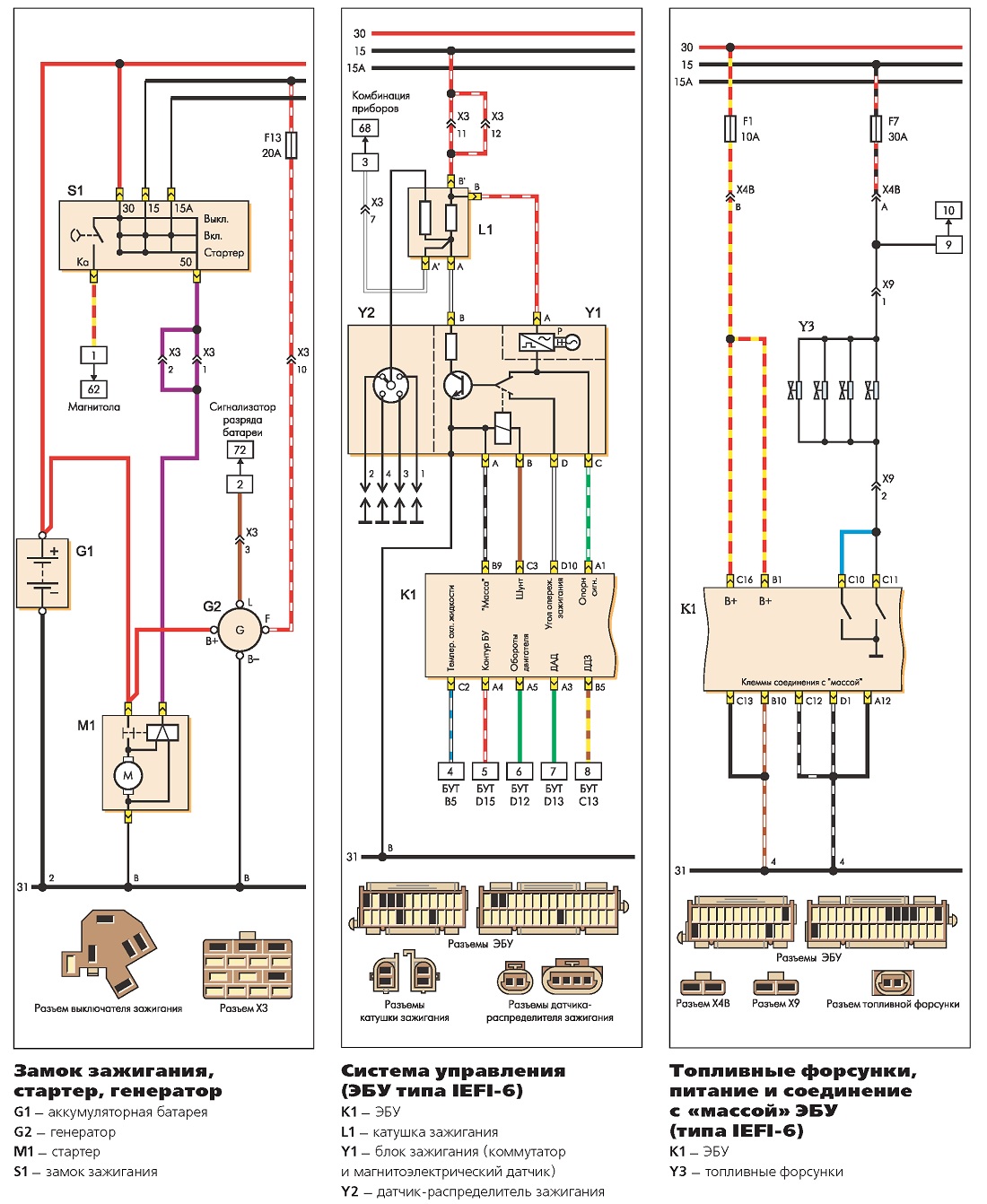

Замок зажигания, стартер, генератор
G1 - аккумуляторная батарея G2 - генератор M1 - стартер S1 - замок зажигания

Система управления (ЭБУ типа IEFI-6)

K1 - ЭБУ

L1 - катушка зажигания

Y1 - блок зажигания (коммутатор

и магнитоэлектрический датчик)

Y2 - датчик-распределитель зажигания

Топливные форсунки, питание и соединение с «массой» ЭБУ (типа IEFI-6)

K1 - ЭБУ

Y3 - топливные форсунки
