Daewoo Nexia до 2008 года. СНЯТИЕ ПАНЕЛИ ПРИБОРОВ

Daewoo Nexia до 2008 года. СНЯТИЕ ПАНЕЛИ ПРИБОРОВ - ЧАСТЬ 4

Отвернув крестообразной отверткой два самореза крепления корпуса центральных дефлекторов,

...снимаем корпус.

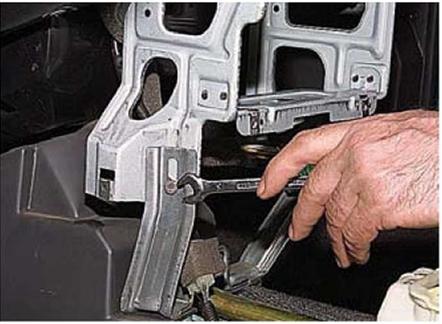

Ключом «на 10» отворачиваем два болта крепления каркаса консоли панели приборов к кронштейну.

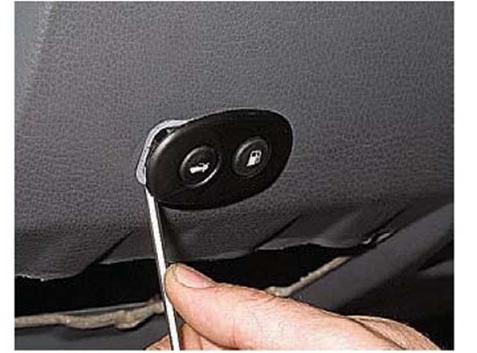

Поддев отверткой, вынимаем из гнезда панели приборов блок выключателей электроприводов замка багажника и крышки лючка топливного бака.

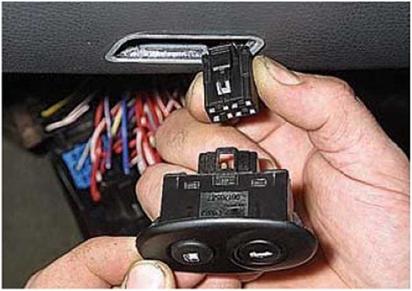

Отсоединив от блока колодку жгута проводов, снимаем блок.

Вынимаем плафон освещения вещевого ящика и отсоединяем от плафона колодку проводов.

За панелью приборов отсоединяем колодку проводов от выключателя плафона освещения вещевого ящика.

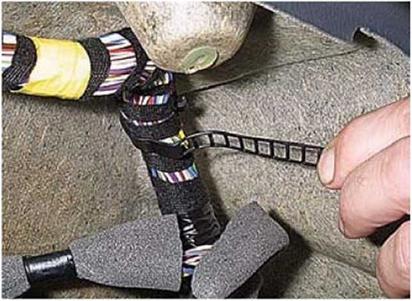

Расстегиваем восемь пластмассовых хомутов крепления жгута проводов к панели приборов.

В гнезде для размещения комбинации приборов ключом «на 10» ослабляем гайку крепления панели приборов к кронштейну.

Головкой «на 8» с удлинителем отворачиваем саморез крепления панели приборов к кронштейну (саморез расположен рядом с гайкой заднего крепления рулевой колонки).

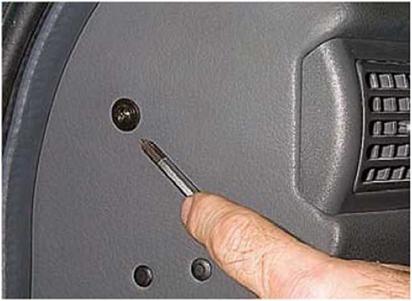

Крестообразной отверткой отворачиваем саморез верхнего бокового...

...и нижнего креплений панели приборов.

Аналогично отворачиваем саморез верхнего бокового крепления с правой стороны.

Для того чтобы отвернуть саморез нижнего крепления панели приборов с правой стороны, снимаем ЭБУ (см. «Электронный блок управления», с. 78)

Крестообразной отверткой отворачиваем саморез нижнего крепления панели приборов с правой стороны.

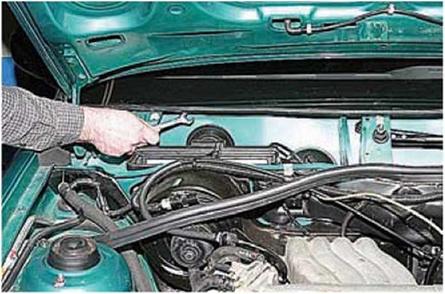

В подкапотном пространстве ключом «на 13» отворачиваем гайку крепления панели приборов.

...находящуюся под ветровым стеклом, над кожухом забора наружного воздуха.

Сдвигая панель приборов на себя, выводим из нее жгуты проводов...

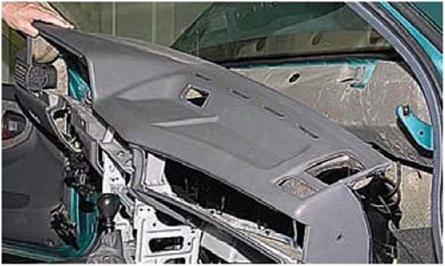

...и снимаем панель.

Устанавливаем панель приборов в обратной последовательности. Перед креплением панели подсоединяем один воздуховод отопителя к левому боковому дефлектору системы вентиляции и отопления и два - к дефлекторам обдува ветрового стекла.
