Daewoo Nexia до 2008 года. СНЯТИЕ ПАНЕЛИ ПРИБОРОВ - ЧАСТЬ 1
Для наглядности операции показываем при снятых передних сиденьях. Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.
Снимаем поводки стеклоочистителей, накладки ветрового стекла (см. «Снятие и разборка очистителя ветрового стекла», с. 163) и накладку кожуха забора наружного воздуха (см. «Снятие кожуха забора наружного воздуха», с. 208).
Снимаем рулевое колесо (см. «Снятие рулевого колеса», с. 127).
Снимаем подрулевые переключатели и их соединитель (см. «Снятие подру- левых переключателей», с. 167). Снимаем комбинацию приборов (см. «Снятие комбинации приборов», с. 169).
Вынимаем из панели приборов монтажный блок (см. «Монтажный блок предохранителей и реле», с. 145). Снимаем передние динамики системы звуковоспроизведения (см. «Снятие передних динамиков системы звуковоспроизведения», с. 172).

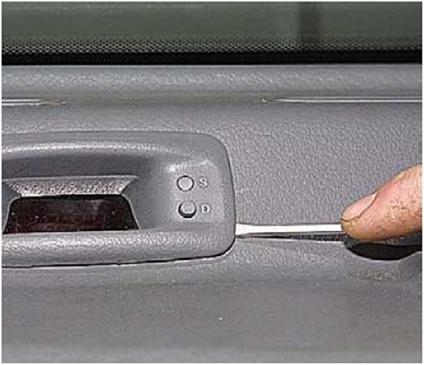

 Поддев отверткой,
...вынимаем из гнезда в панели приборов часы.
|
 Отсоединяем от часов колодку жгута проводов. |

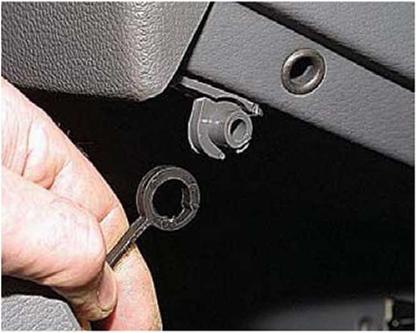

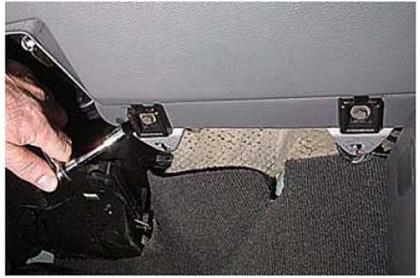

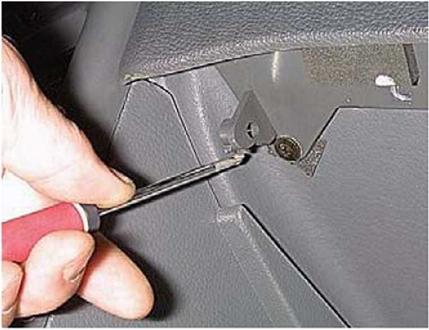

 Головкой «на 10» отворачиваем два болта крепления петель вещевого ящика. Повернув ограничитель открывания ящика, |
 ...снимаем ограничитель с оси панели приборов. Аналогично отсоединяем ограничитель с другой стороны вещевого ящика... |

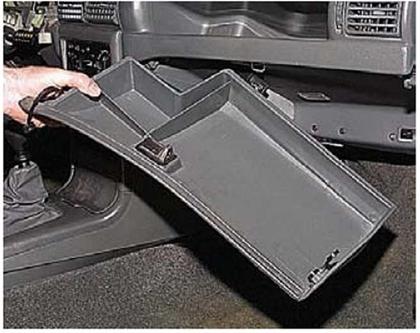

 и снимаем вещевой ящик |

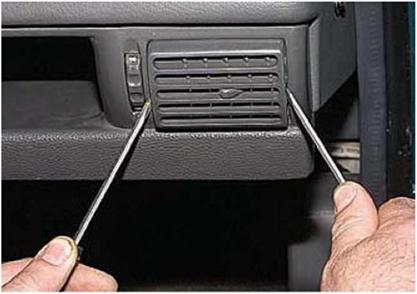

 Поддеваем отвертками с двух сторон правый боковой дефлектор системы отопления и вентиляции... |
 |
...и извлекаем его из отверстия в панели приборов.
Аналогично снимаем два центральных дефлектора.

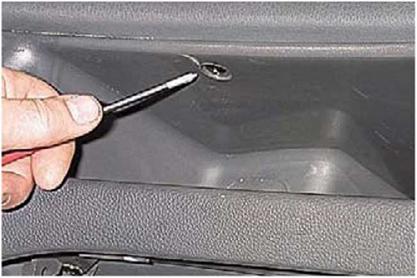

 Крестообразной отверткой отворачиваем два самореза верхнего крепления полки... |
 ...и один саморез крепления полки, расположенный в верхней части отверстия под правый боковой дефлектор. |
 Тем же инструментом отворачиваем саморез нижнего крепления полки с левой стороны и... |
...два самореза в средней части.

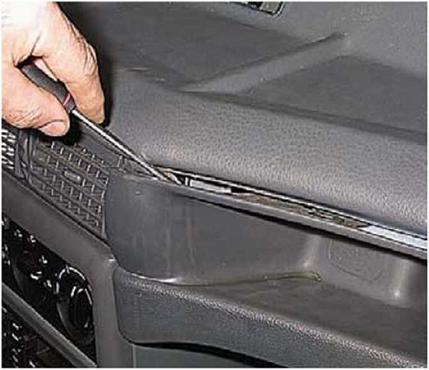

 Поддев отверткой с левой стороны верхний... |

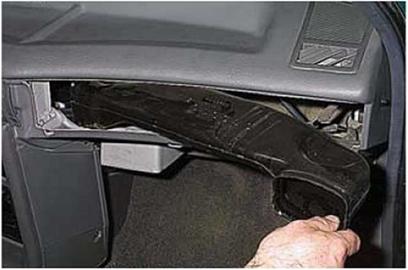

 и нижний углы полки. |
 |

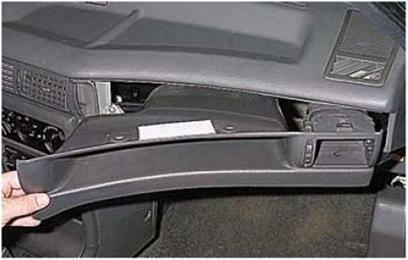

...выводим ее из ниши в панели приборов.
 |
