Daewoo Nexia до 2008 года. ЭЛЕКТРОКОРРЕКТОР ФАР



Электрокорректор фар служит для из­менения угла наклона пучка света фар в зависимости от загрузки автомоби­ля. Электрокорректор работает только при включенном ближнем свете фар. В салоне, на панели приборов, уста­новлен регулятор направления свето­вых пучков фар, который имеет четы­ре положения. Положение «О» соот­ветствует минимальной загрузке авто­мобиля. При изменении положения регулятора на электромеханический привод, расположенный в фаре, по­дается команда, и толкатель привода поворачивает отражатель фары во­круг неподвижной шаровой опоры в вертикальной плоскости.

Daewoo Nexia до 2008 года. СНЯТИЕ ПРИВОДА И РЕГУЛЯТОРА ЭЛЕКТРОКОРРЕКТОРА ФАР



Привод и регулятор электрокоррек­тора фар снимаем для замены при выходе их из строя.

Привод электрокорректора фар удоб­нее снимать на снятой блок-фаре. Снимаем блок-фару (см. «Замена ламп в блок-фаре, снятие блок- фары», с. 206).





Поворачиваем корпус привода электрокорректора (по часовой стрелке на правой блок-фаре и против часовой стрелки - на левой) и снимаем его.

Перед установкой привода электро­корректора фары как можно больше вытягиваем толкатель из корпуса...





...и вставляем шаровой наконечник толкателя в паз рычага привода отражателя.

Остальные операции по установке привода электрокорректора фары проводим в обратной последователь­ности.

Для снятия регулятора направления световых пучков фар...

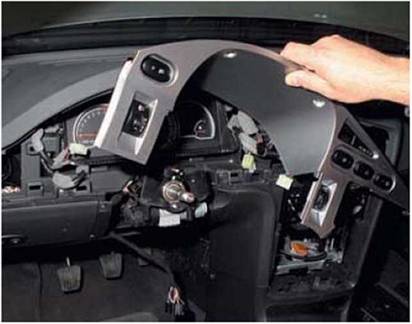

...отводим облицовку комбинации приборов вместе с выключателя­ми, регуляторами и часами от панели приборов (см. «Снятие облицовки комбинации прибо­ров», с. 220).

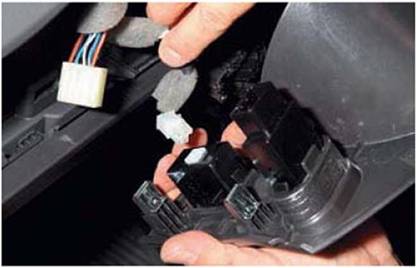

Сжимаем фиксаторы регулятора...

...и извлекаем его из отверстия обли­цовки комбинации приборов. Устанавливаем регулятор электрокор­ректора фар в обратной последова­тельности.
