Daewoo Nexia до 2008 года. ФАРЫ



Спереди на автомобиле установлены две фары головного света. Лампа ближнего и дальнего света галогенная, двухнитевая, а лампа габаритного света - однонитевая.



Daewoo Nexia до 2008 года. РЕГУЛИРОВКА ФАР

Регулировку фар лучше проводить в темное время суток. Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 5 м от экрана - светлой стены здания, гаража и т.п. (можно использовать лист фанеры размером 10м).

Давление в шинах должно соответствовать рекомендуемому. На передние сиденья усаживаем помощников или размещаем груз по 75 кг.

Нажимая по очереди на передние и задние крылья, слегка раскачиваем автомобиль для установки подвесок.

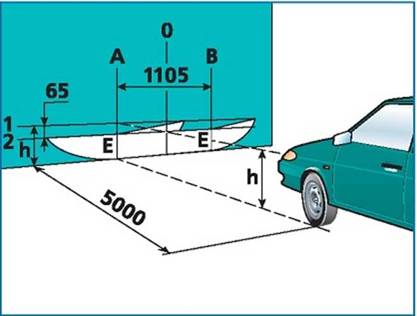

Измеряем расстояние от центров фар до пола и проводим на этой высоте горизонтальную линию 1 (см. рисунок) на экране, а на 65 мм ниже ее - горизонтальную линию 2. Проводим вертикальные линии А и В, соответствующие центрам фар, и линию 0 на равном расстоянии от линий А и В.

Устанавливаем регулятор направления световых пучков фар в положение «О», соответствующее минимальной загрузке автомобиля. Закрываем одну из фар куском картона и включаем ближний свет.

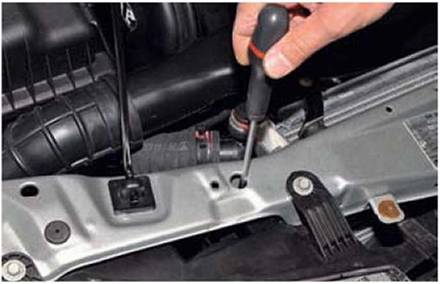

Регулируем направление световых пучков открытой фары, поочередно вращая крестообразной отверткой (длиной не менее 125 мм) зубчатые колеса двух регулировочных винтов через отверстия в верхней поперечине рамки радиатора.

.

...вращая зубчатое колесо регули­ровочного винта на корпусе фары (для наглядности показано на сня­той фаре).

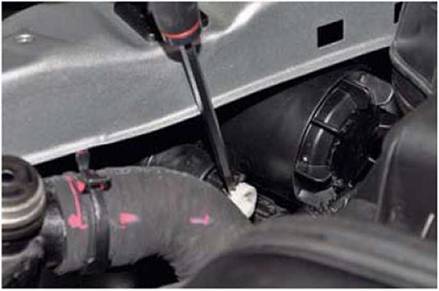

...вращая зубчатое колесо регули­ровочного винта в корпусе при­вода электрокорректора.

Верхняя граница светового пятна должна совпадать с линией 2 на экра­не, а место излома пучка (точка пере­сечения горизонтального и наклонного

участков) - с вертикальной линией, соответствующей центру данной фары. Аналогично регулируем положение светового пятна второй фары.
