Расположены в монтажном блоке, установленном под защитной крышкой в панели приборов, слева от рулевой колонки.

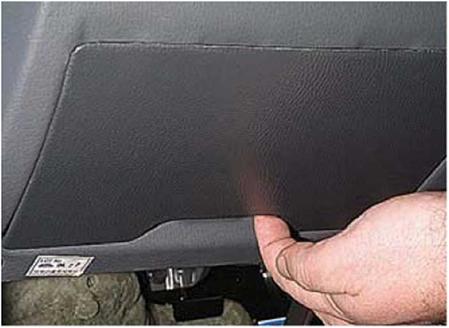

Для доступа к монтажному блоку снимаем крышку.

На внутренней стороне крышки указано расположение и назначение предохранителей и реле.

Предохранитель №1 (10А, красный) защищает цепь ЭБУ, а №7 (ЗОА, зеленый) - цепь питания электробензонасоса. При включении зажигания питание подается к обмоткам реле электробензонасоса, клапану продувки адсорбера, форсункам (включаются по команде блока управления) и датчикам системы управления.

Для замены предохранителей отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

Вынимаем предохранитель из монтажного блока.

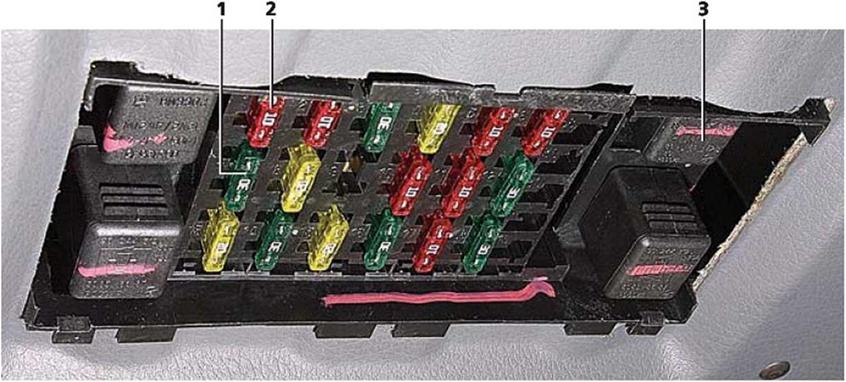

Расположение предохранителей и реле системы управления в монтажном блоке

1 - предохранитель F7; 2 - предохранитель F1; 3 - реле электробензонасоса

Неисправный предохранитель определяется по перегоревшей проволоке. Новый предохранитель следует устанавливать вместо перегоревшего только после того, как определена и устранена причина неисправности. Разрешается использовать только стандартные электрические предохранители, рассчитанные на определенную величину номинального тока (величина тока указана на корпусе предохранителя).

Для замены реле электробензонасоса...

...извлекаем реле из монтажного блока...

...и устанавливаем новое реле вместо неисправного.
