Шевроле Авео (2011+). Снятие и установка брызговиков и защиты картера двигателя ECOTEC

Брызговики двигателя, расположенные в моторном отсеке снизу, предохраняют подкапотное пространство от загрязнения и не являются силовой защитой картера двигателя. Для защиты картера двигателя, а также всех узлов и агрегатов, расположенных в моторном отсеке, от повреждения камнями, вылетающими из-под колес, на автомобиль установлен штампованный стальной щит. Однако следует учитывать, что этот щит не в состоянии защитить картер двигателя от сильных ударов о большие дорожные препятствия (большие камни, пни, бордюры и т.п.), так как он может прогнуться до картера, и картер будет поврежден.

Снимают брызговики и защиту картера двигателя при их повреждении или для обеспечения доступа к узлам и агрегатам снизу автомобиля при проведении ремонта и технического обслуживания.

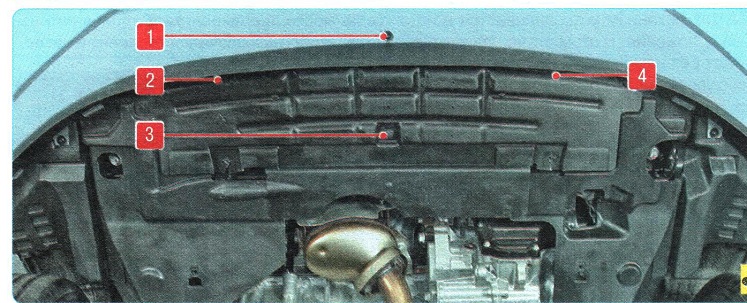

Рис. 5.2. Расположение точек крепления переднего брызговика двигателя: 1 - центральный винт крепления к переднему бамперу; 2,4 - боковые винты крепления к переднему бамперу; 3 - пружинный держатель

1. Установите автомобиль на подъемник или смотровую канаву.

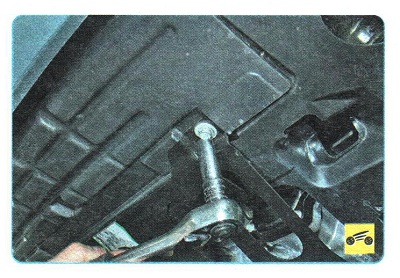

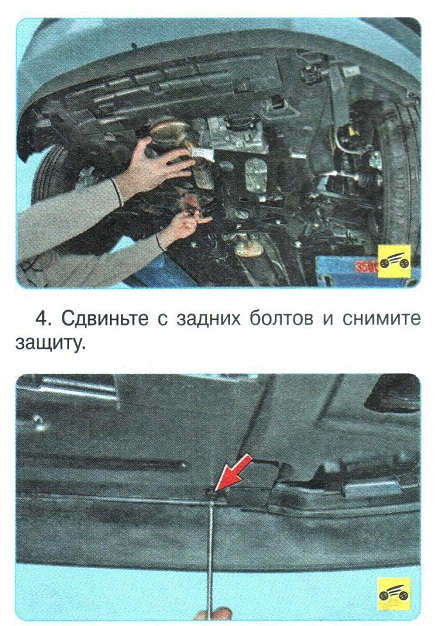

2. Для снятия защиты картера двигателя выверните два передних...

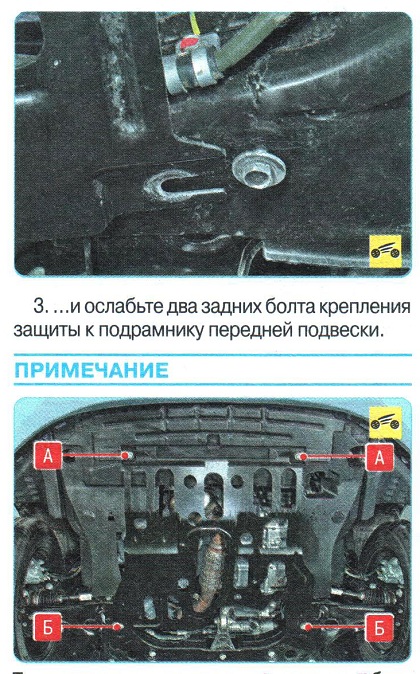

Так расположены передние А и задние Б бол ты крепления защиты картера двигателя.

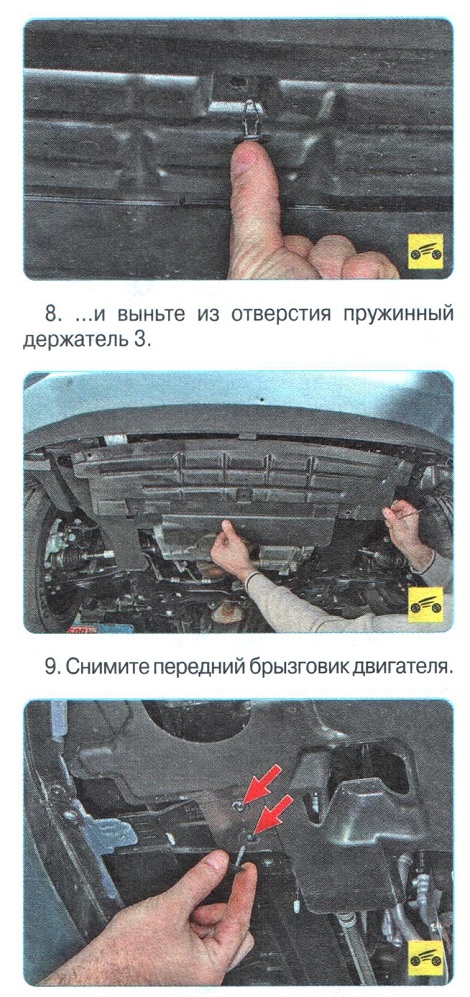

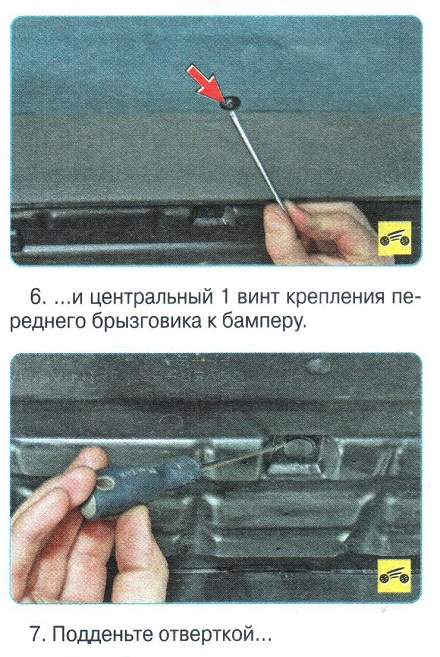

5. Для снятия переднего брызговика выверните два боковых 2 и 4 (рис. 5.2) винта...

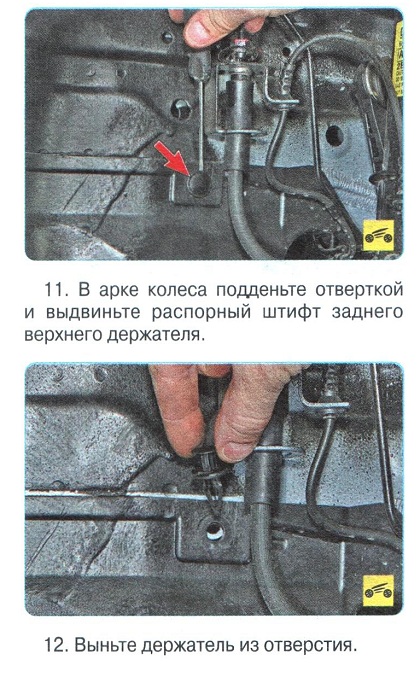

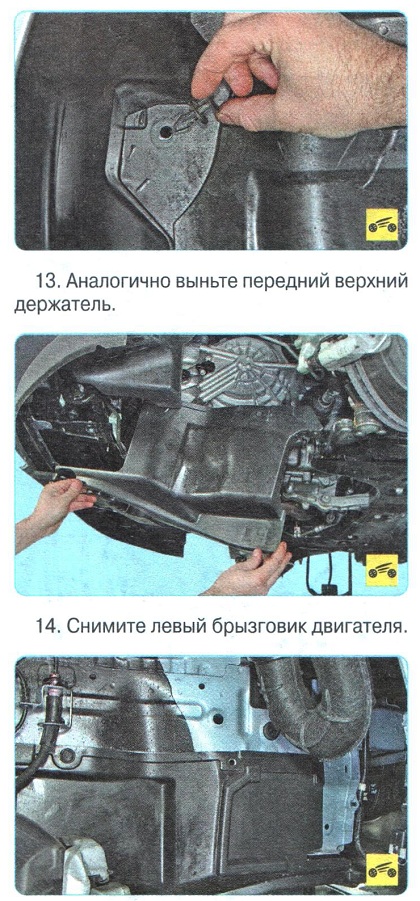

10. Для снятия левого брызговика
двигателя выверните два винта нижнего крепления.

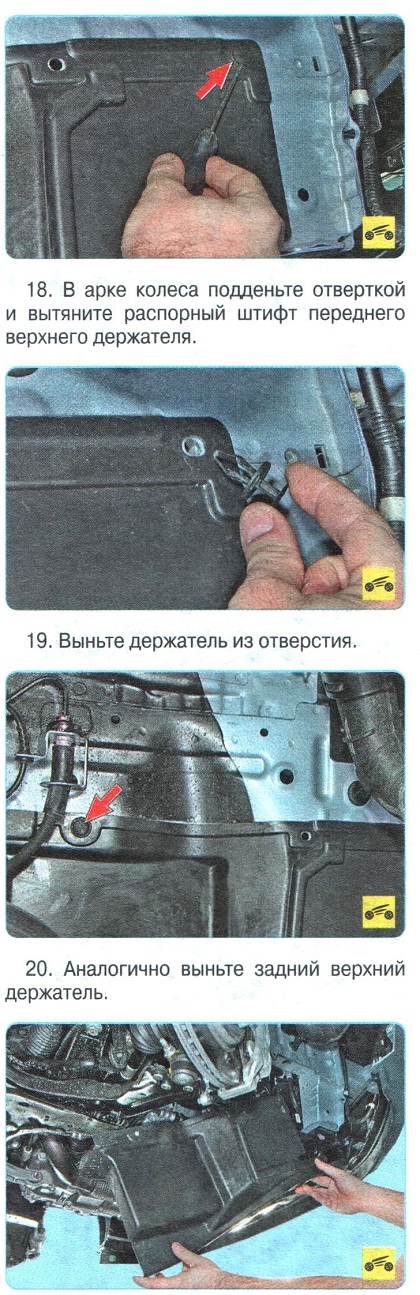

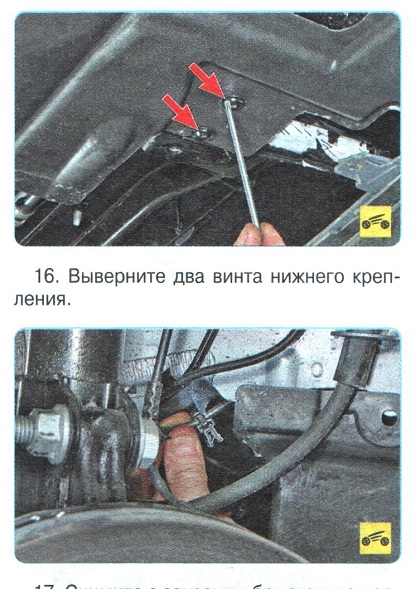

15. Для снятия правого брызговика

двигателя снимите подкрылок правого переднего колеса (см. «Снятие и установка подкрылков и брызговиков колес», с. 261).

17. Снимите с закраины брызговика держатель жгута проводов датчика частоты вращения колеса.

21. Снимите правый брызговик двигателя.

22. Установите брызговики и защиту картера двигателя в порядке, обратном снятию.
