Шевроле Ланос (Sens). Электросхемы - часть 8

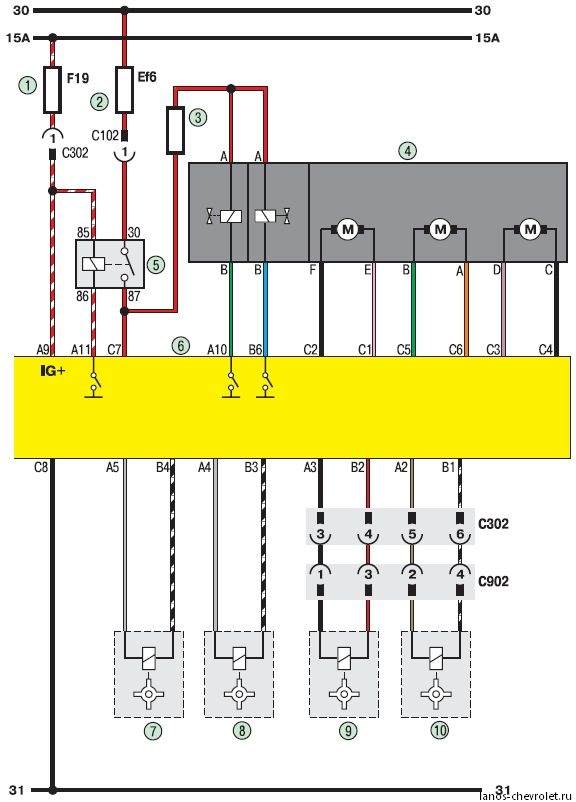

Электросхема 9. Антиблокировочная система тормозов

Эл. Схема - 9. Антиблокировочная система тормозов: 1 - предохранитель (10 А); 2 - плавкая вставка (40 А); 3 - предохранитель ABS (10 А); 4 - гидроэлектронный блок ABS; 5 - реле ABS; 6 - блок управления ABS; 7 - датчик вращения левого заднего колеса; 8 - датчик вращения правого переднего колеса; 9 - датчик вращения левого переднего колеса; 10 - датчик вращения правого заднего колеса

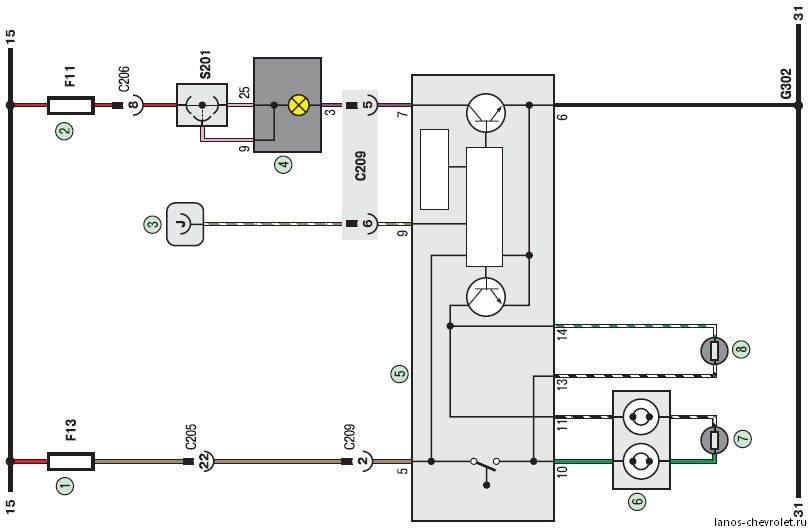

Электросхема 10. Подушка безопасности

Эл. Схема - 10. Подушка безопасности: 1 - предохранитель (15 А); 2 - предохранитель (10 А); 3 - диагностический разъем; 4 - сигнальная лампа неисправности подушки безопасности в комбинации приборов; 5 - электронный блок управления подушкой безопасности; 6 - контактное кольцо подушки безопасности; 7 - модуль подушки безопасности водителя; 8 - модуль подушки безопасности переднего пассажира (устанавливают в зависимости от комплектации автомобиля)

Электросхема 11. Иммобилизатор

Эл. Схема - 11. Иммобилизатор: 1 - плавкая вставка (80 А); 2, 3 - предохранители (10 А); 4 - антенный блок и транспондер иммобилизатора; 5 - блок управления иммобилизатором; 6 - индикатор состояния; 7 - диагностический разъем
