Шевроле Ланос (Sens). Электросхемы - часть 6

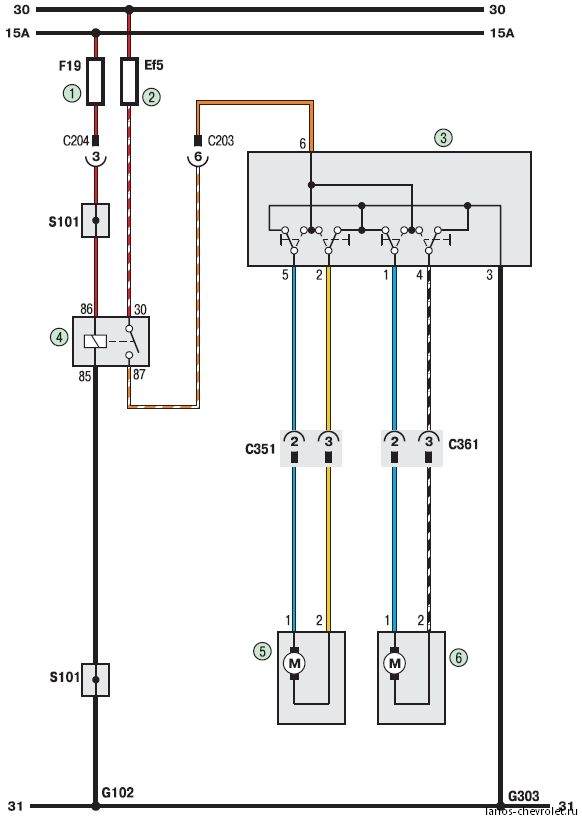

Электросхема 7. Соединения стеклоподъемников передних дверей

Эл. Схема - 7. Соединения стеклоподъемников передних дверей: 1 - предохранитель (10 А); 2 - плавкая вставка (20 А); 3 - блок переключателей стеклоподъемников; 4 - реле стеклоподъемников; 5 - моторедуктор стеклоподъемника правой передней двери; 6 - моторедуктор стеклоподъемника левой передней двери

Электросхема 8а. Соединения комбинации приборов (начало)

Эл. Схема - 8а. Соединения комбинации приборов (начало): 1 - предохранитель (10 А); 2 - комбинация приборов; 3 - электронный блок управления автоматической коробкой передач; 4 - датчик температуры охлаждающей жидкости; 5 - датчик уровня топлива

Электросхема 8б. Соединения комбинации приборов (продолжение)

Эл. Схема - 8б. Соединения комбинации приборов (продолжение): 1 - предохранитель (10 А); 2 - комбинация приборов; 3 - электронный блок управления автоматической коробкой передач (автомобили, оснащенные автоматической коробкой передач); 4 - датчик скорости автомобиля (автомобили, оснащенные механической коробкой передач); 5 - датчик скорости автомобиля (автомобили, оснащенные автоматической коробкой передач)
