Chevrolet Cruze. СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ - ЧАСТЬ 10





Схема 32. Фары

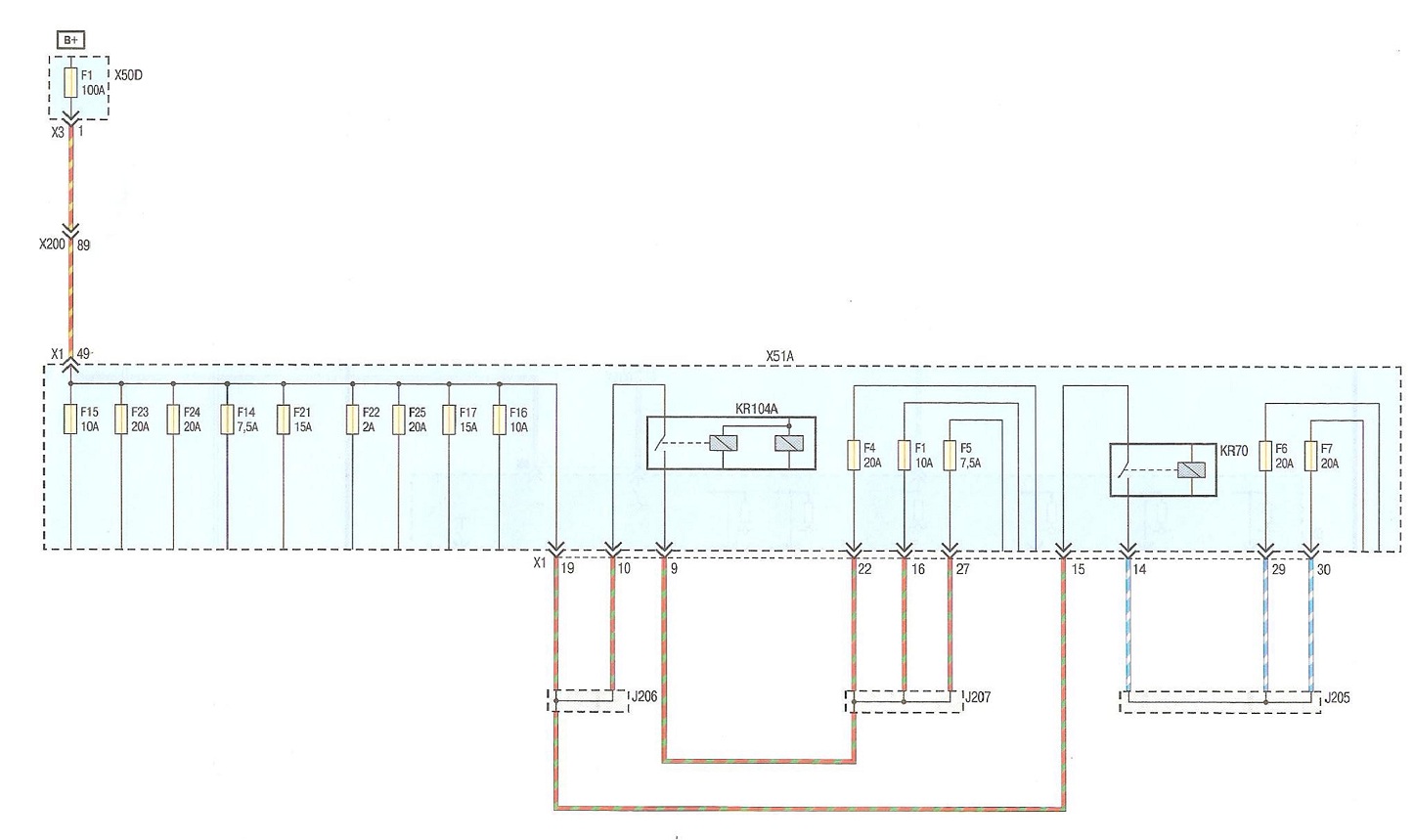

Схема 33. Монтажный блок в панели приборов

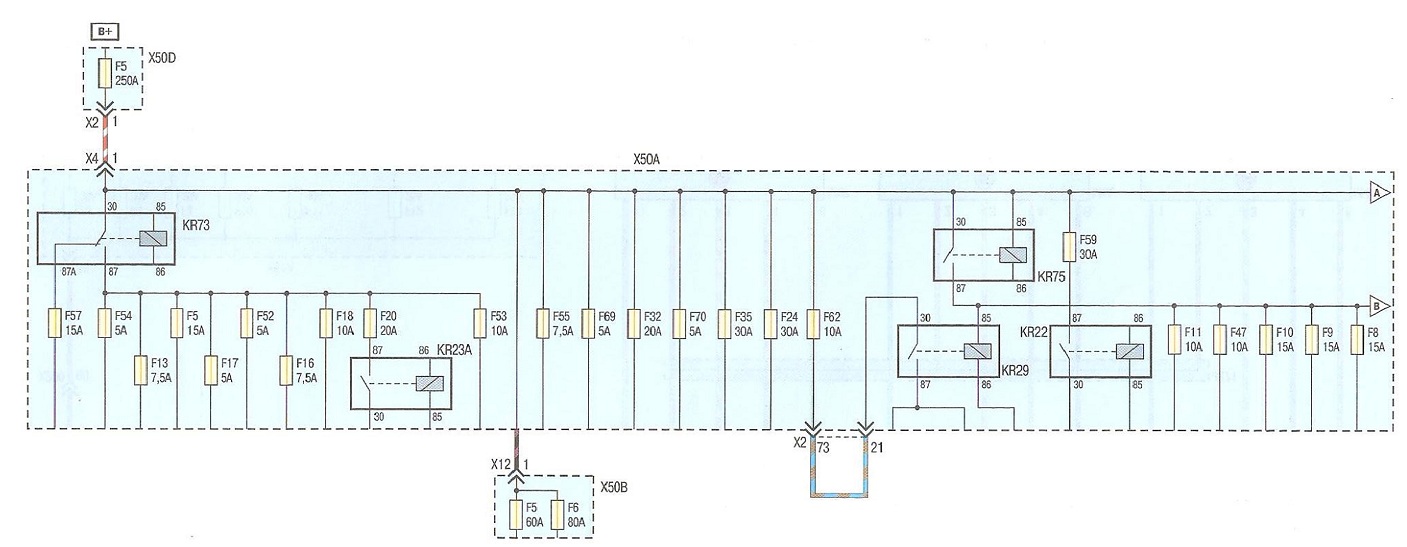

Схема 34а. Монтажный блок в моторном отсеке

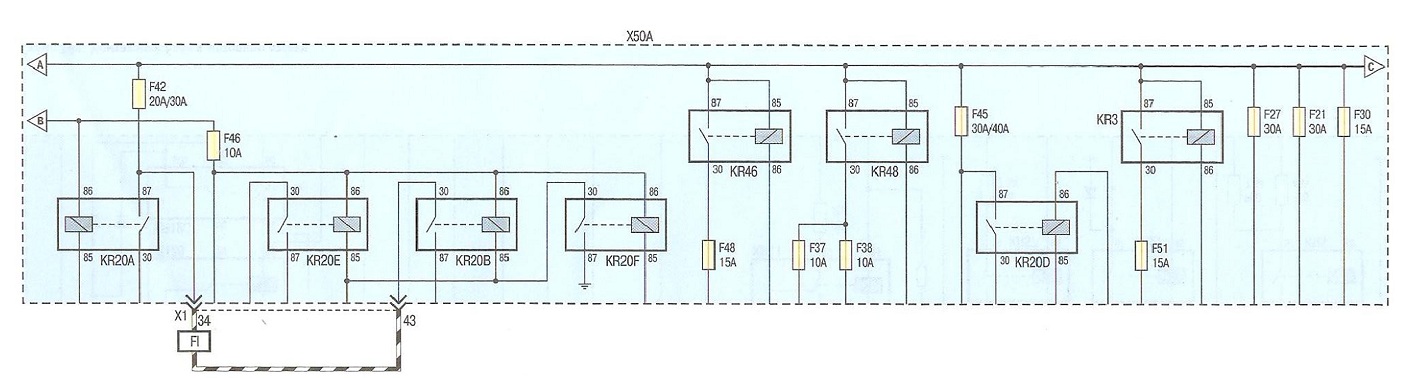

Схема 34б. Монтажный блок в моторном отсеке
