Chevrolet Cruze. СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ - ЧАСТЬ 8

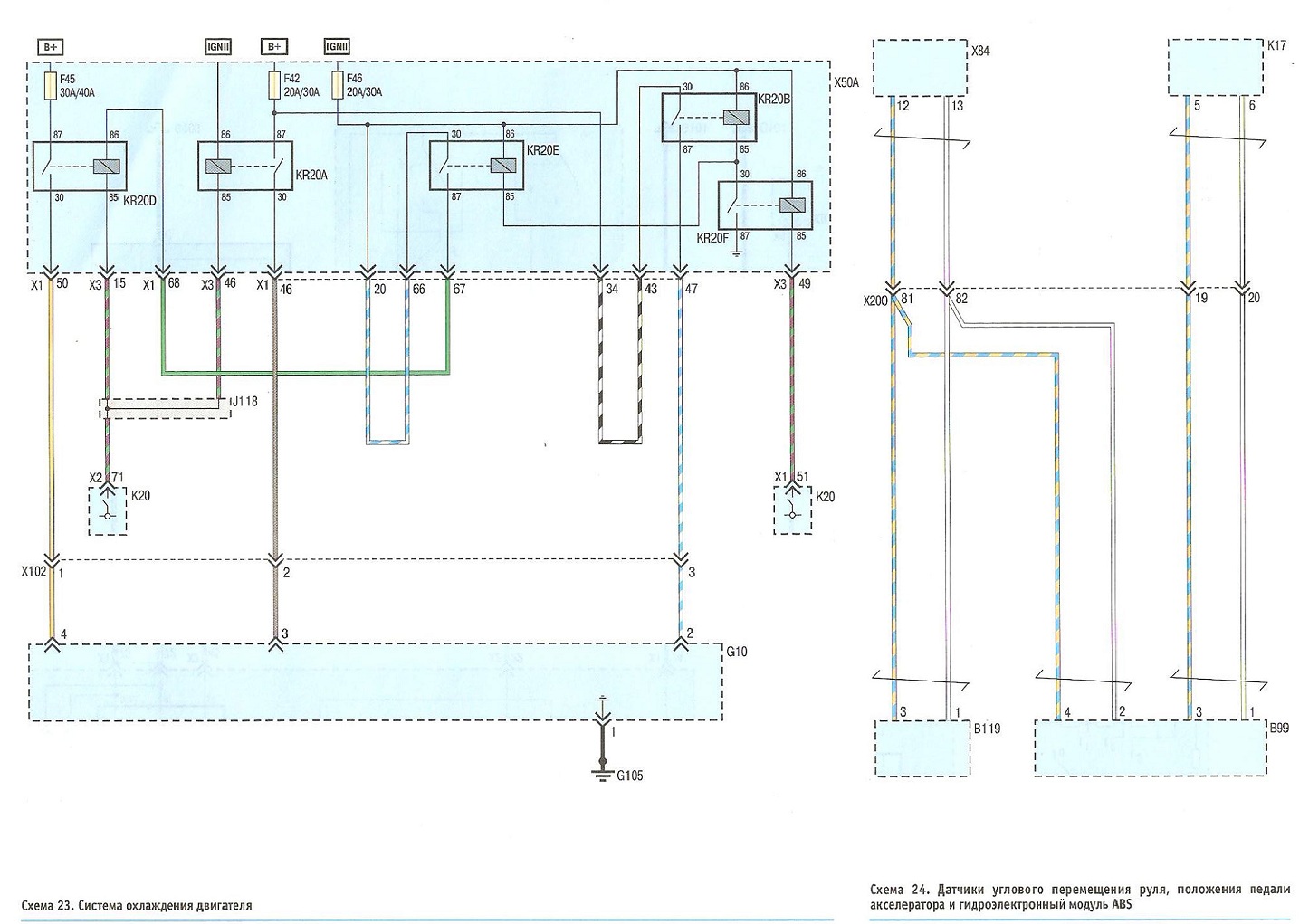

Схема 23. Система охлаждения двигателя

Схема 24. Датчики углового перемещения руля, положения педали акселератора и гидроэлектронный модуль ABS

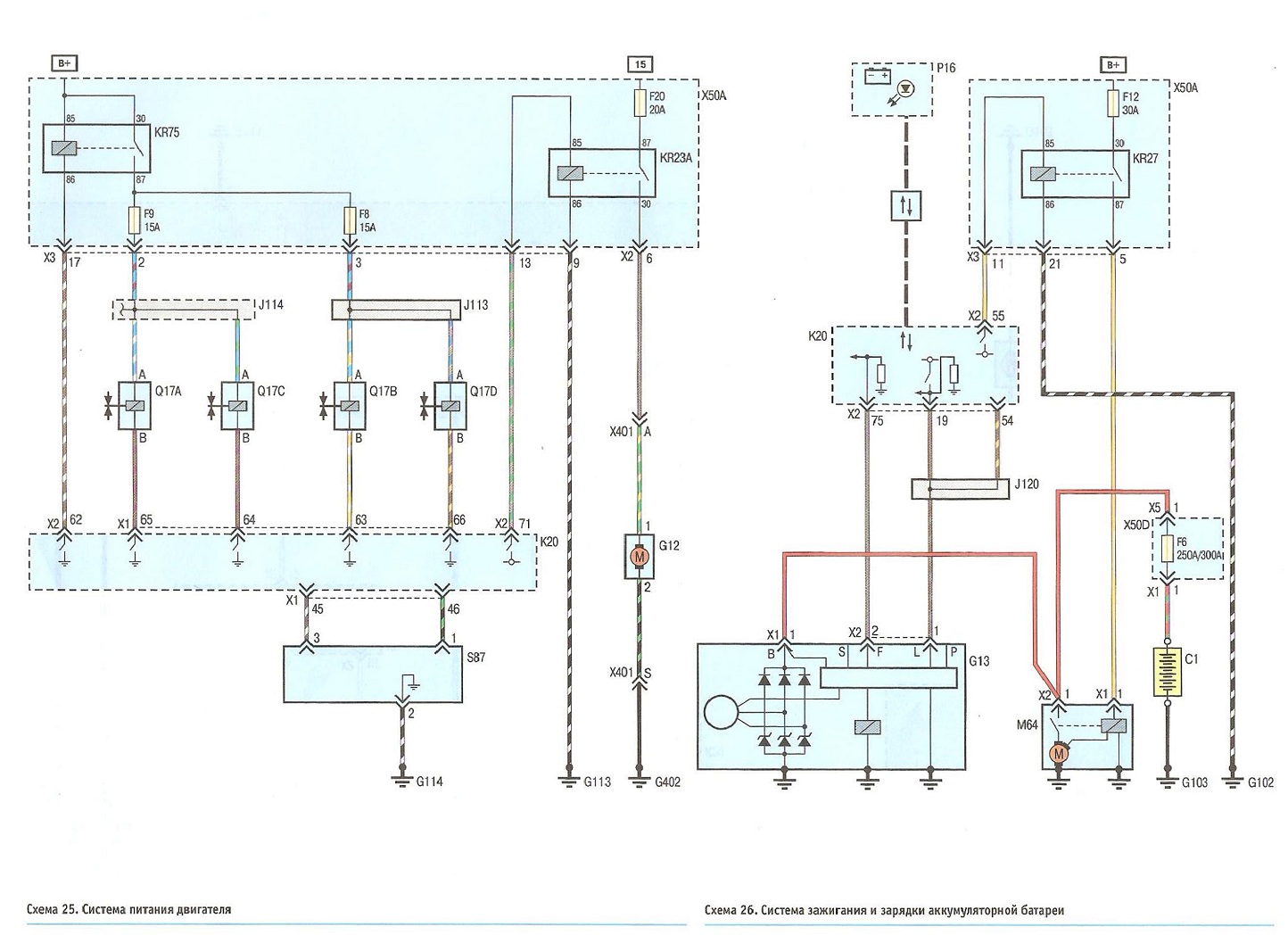

Схема 25. Система питания двигателя

Схема 26. Система зажигания и зарядки аккумуляторной батареи

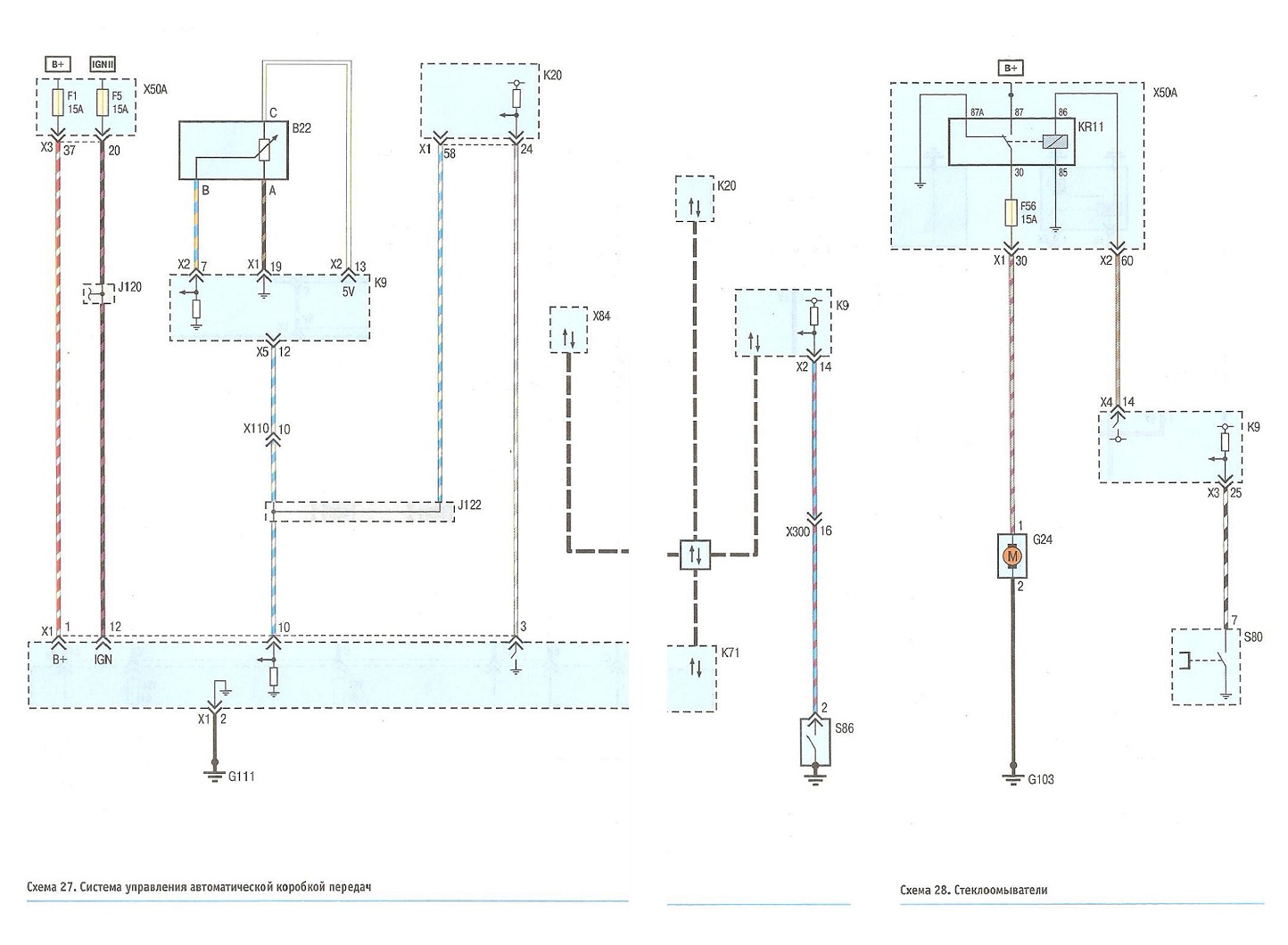

Схема 27. Система управления автоматической коробкой передач

Схема 28. Стекяоомыватели
