Chevrolet Cruze. СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ - ЧАСТЬ 6

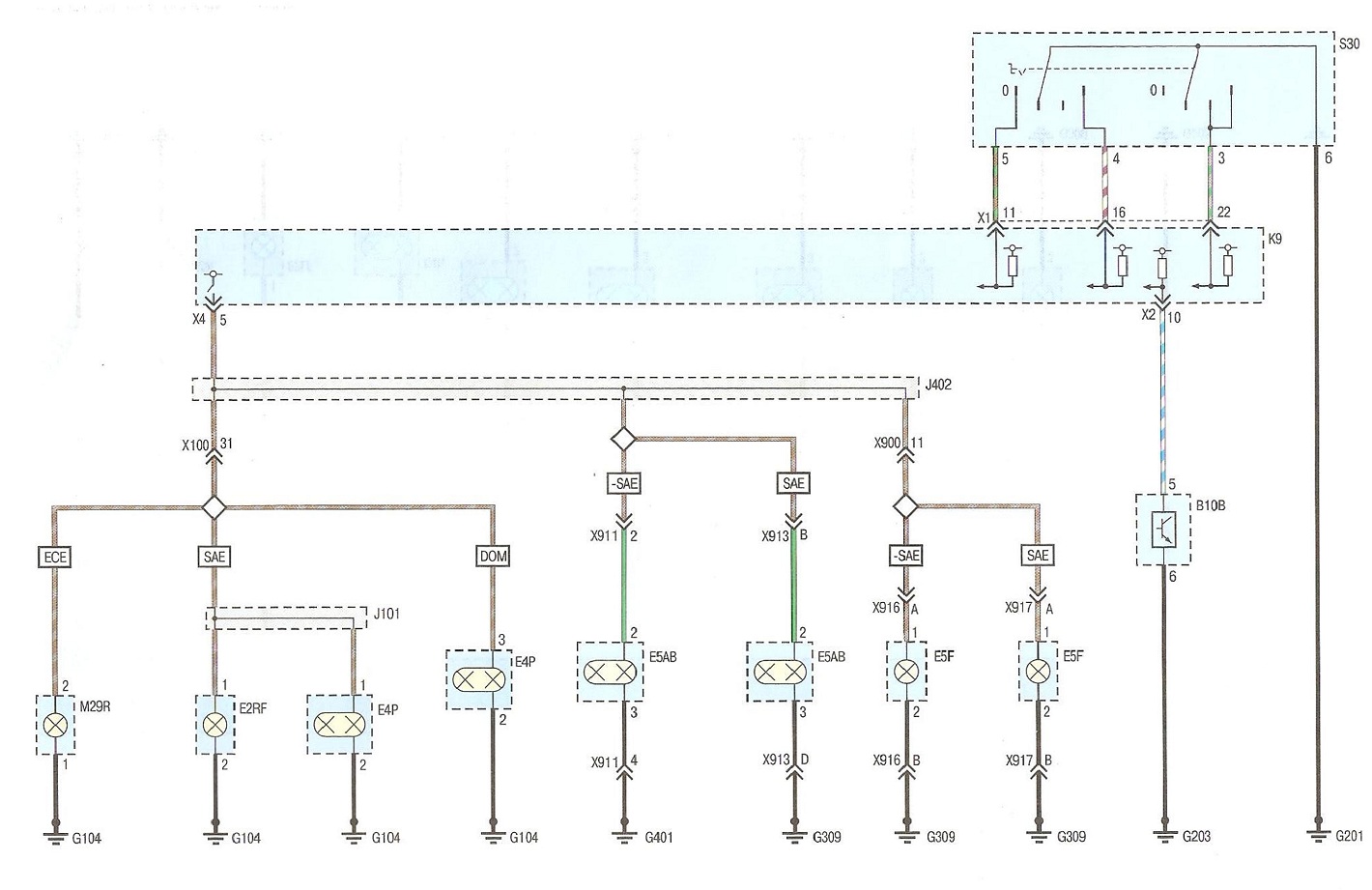

Схема 16б. Наружное освещение автомобиля (вариантное исполнение)

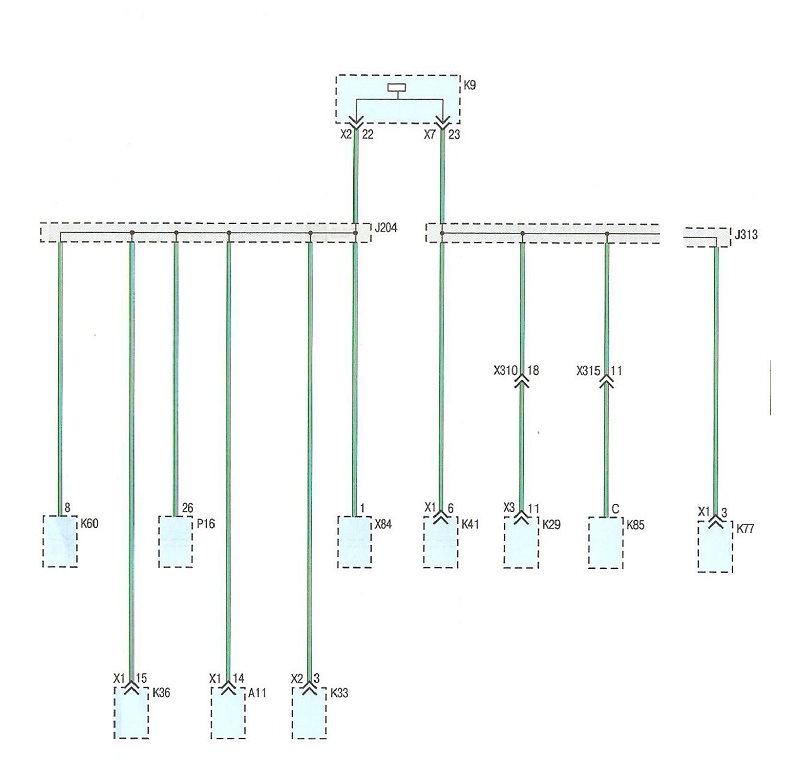

Схема 17. Низкоскоростная сеть передачи данных (GMLAN)

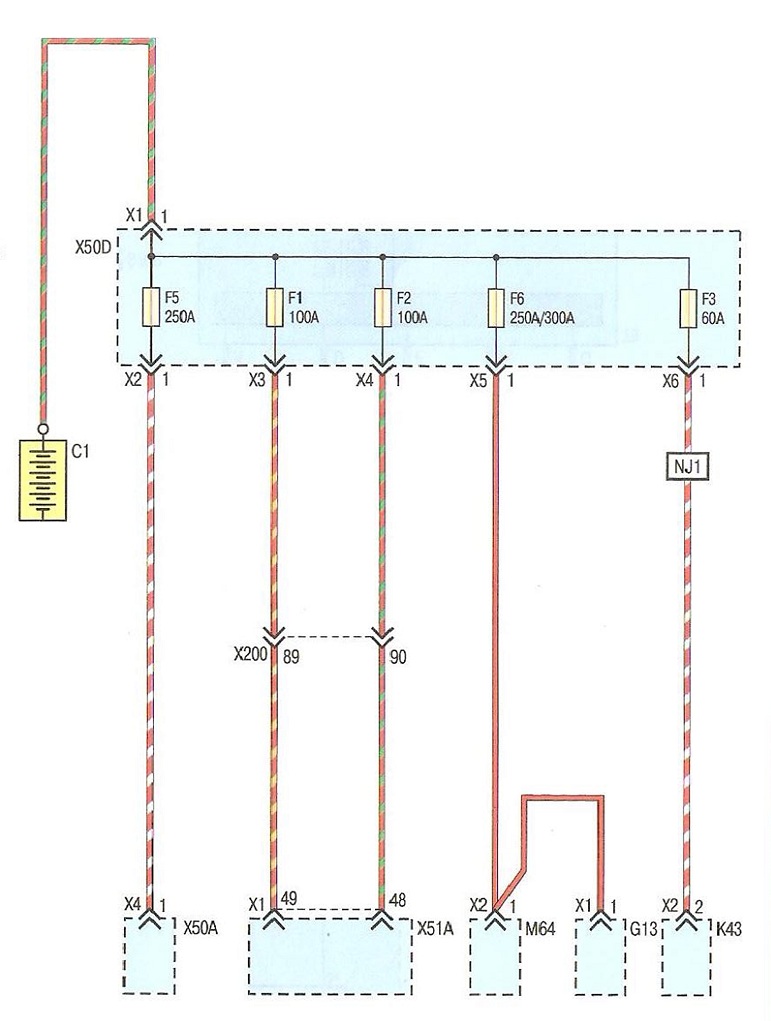

Схема 18. Монтажные блоки и аккумуляторная батарея
