Chevrolet Cruze. СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ - ЧАСТЬ 2

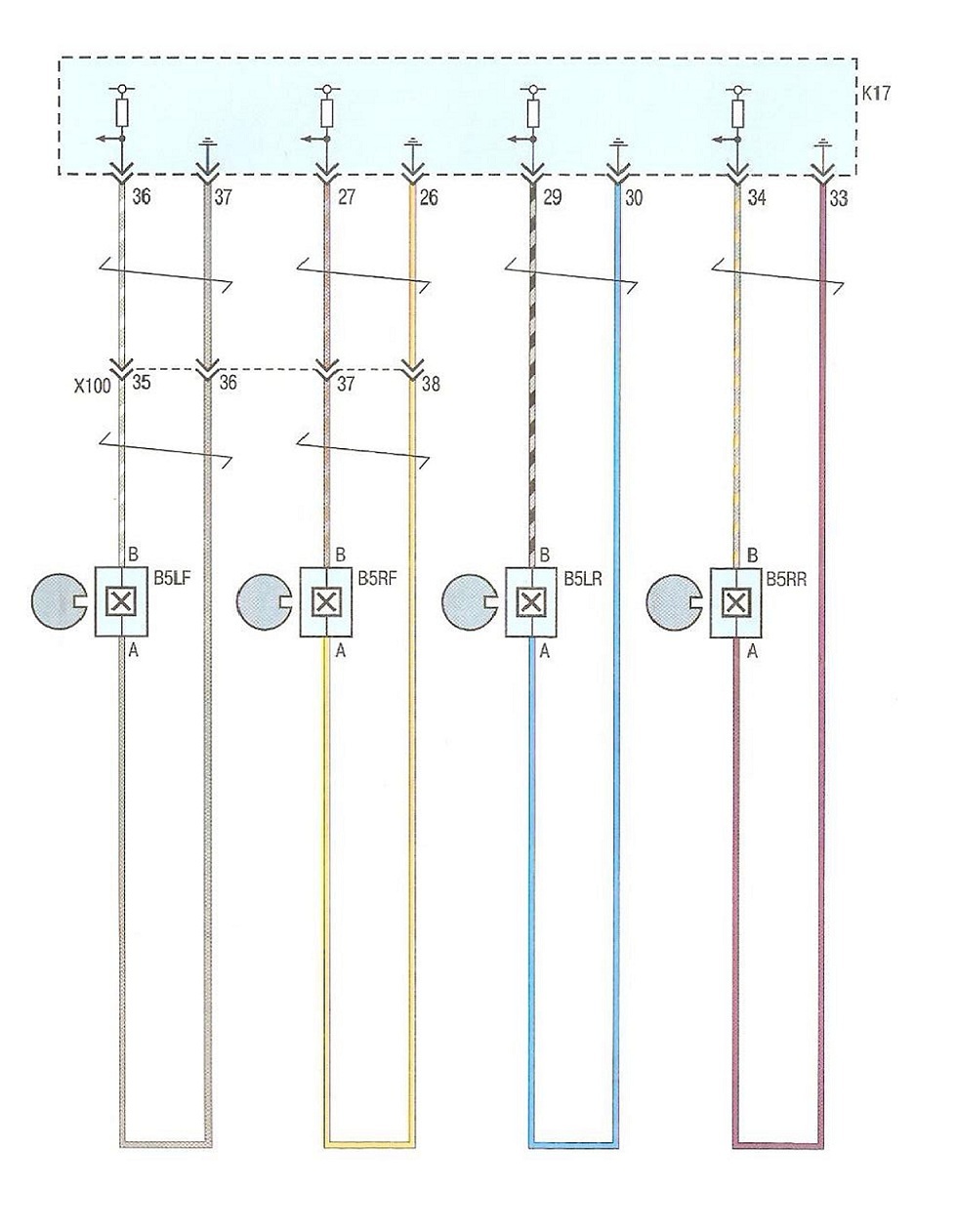

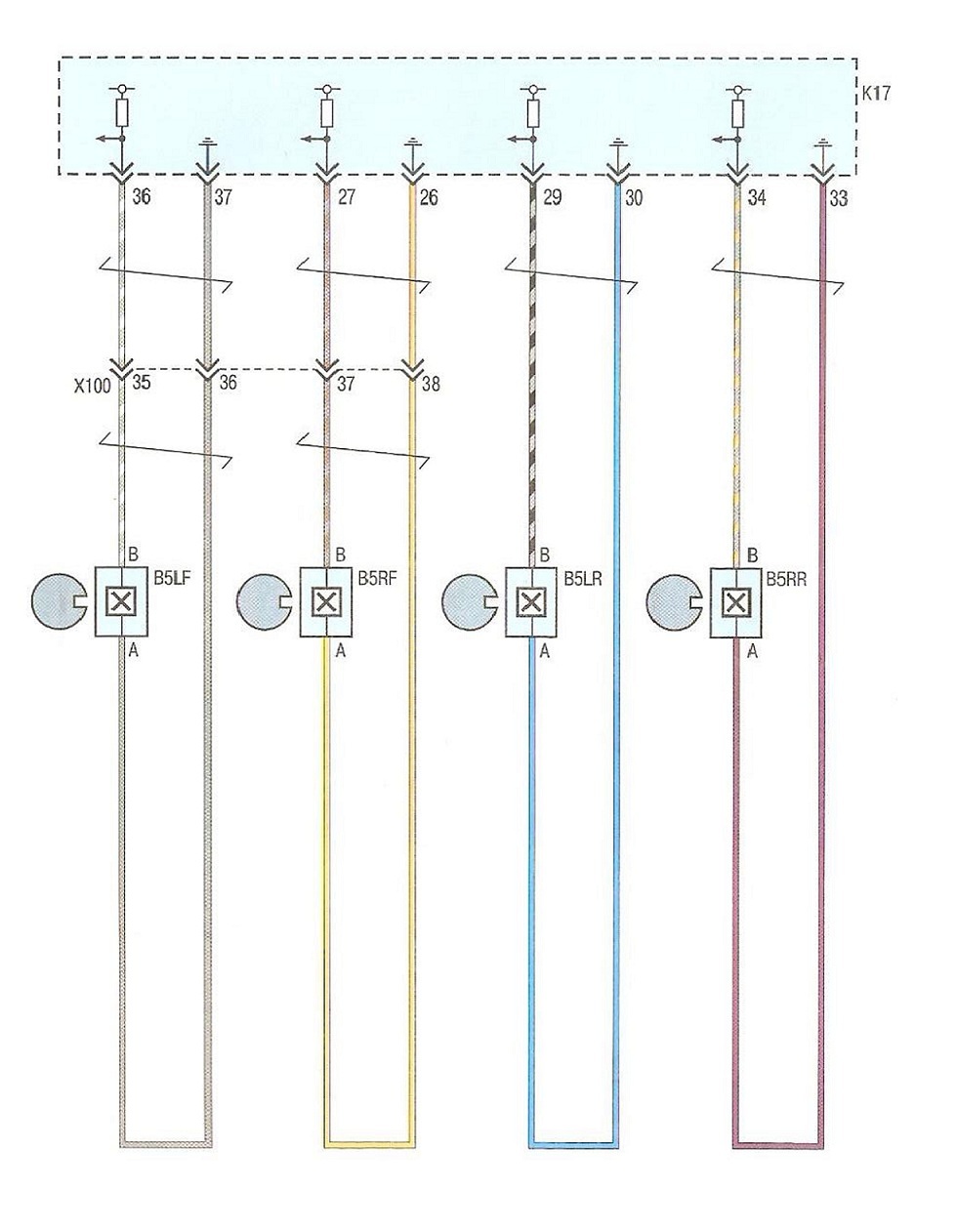

Схема 1. Антиблокировочная система тормозов (ABS)

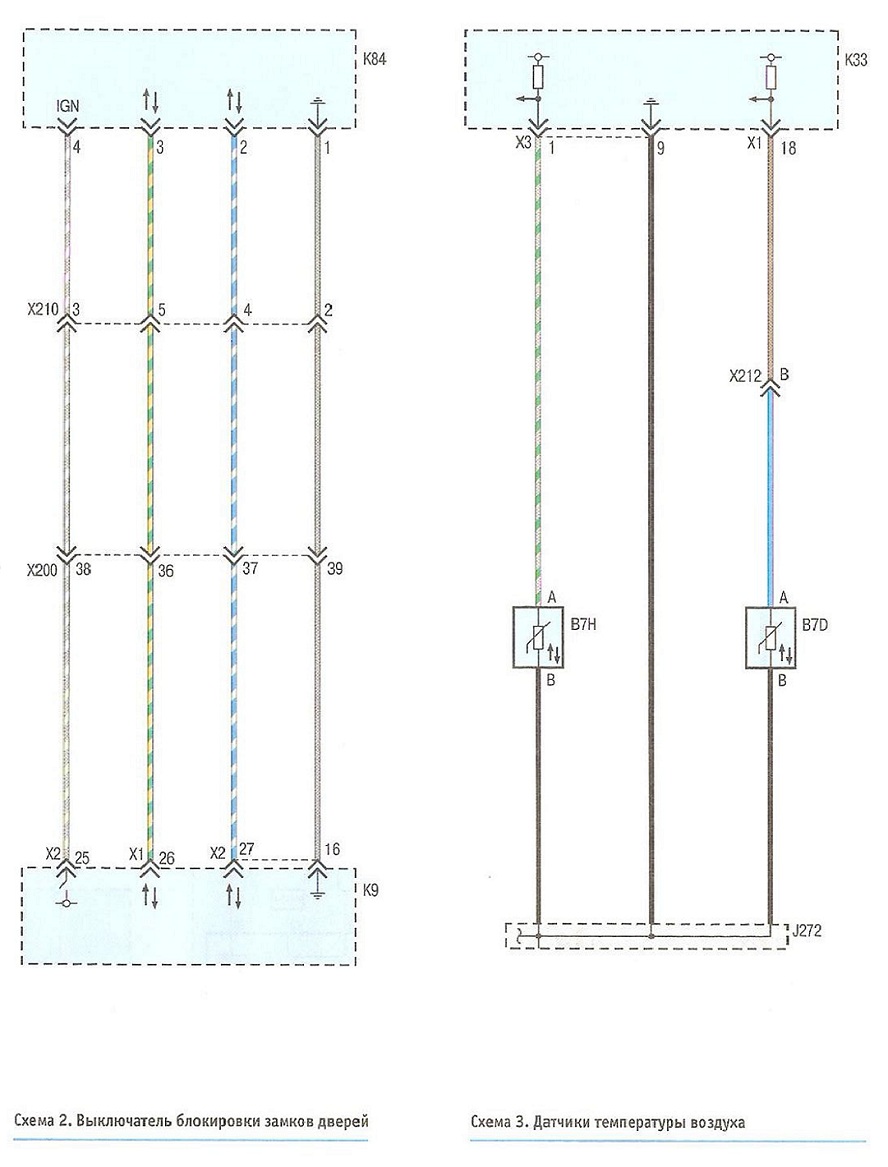

Схема 2. Выключатель блокировки замков дверей

Схема 3. Датчики температуры воздуха

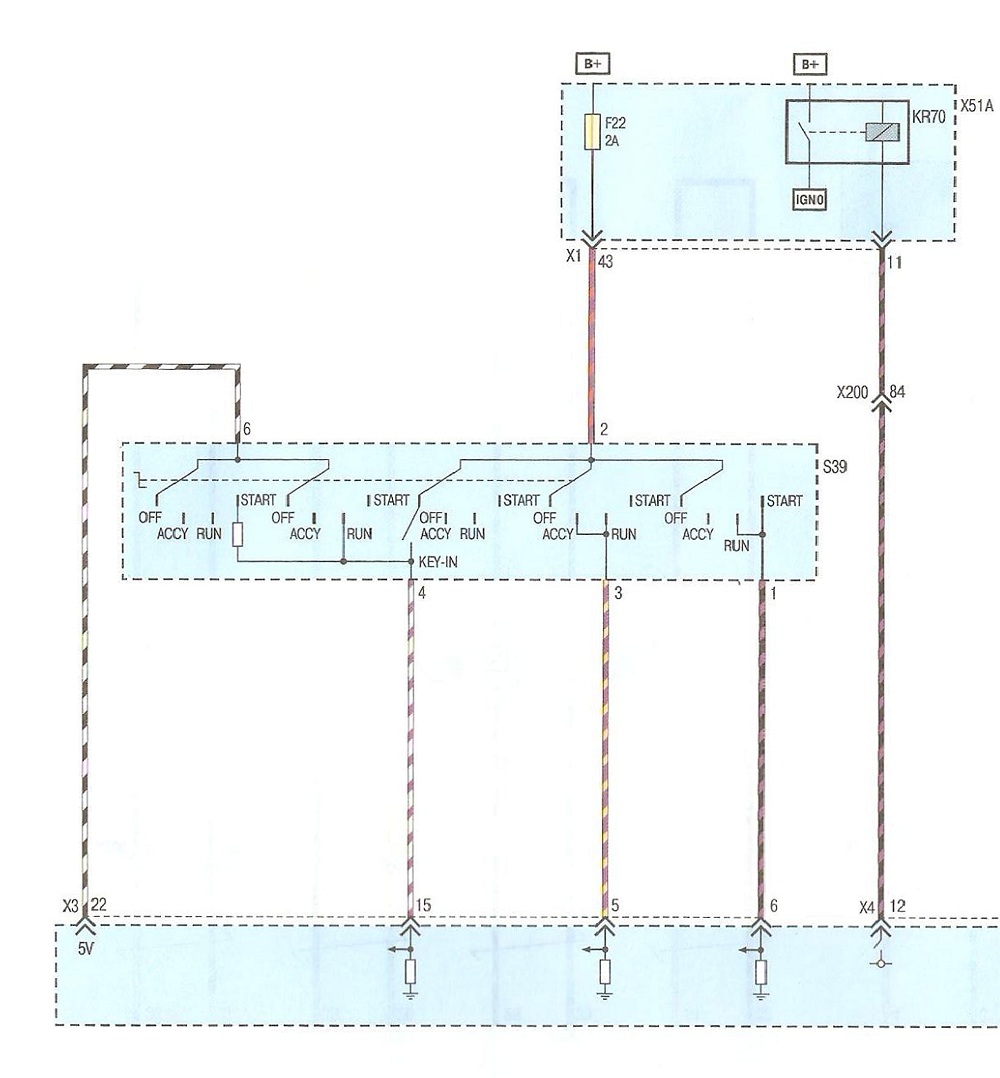

Схема 4. Замок зажигания (без центральной блокировки замков дверей)

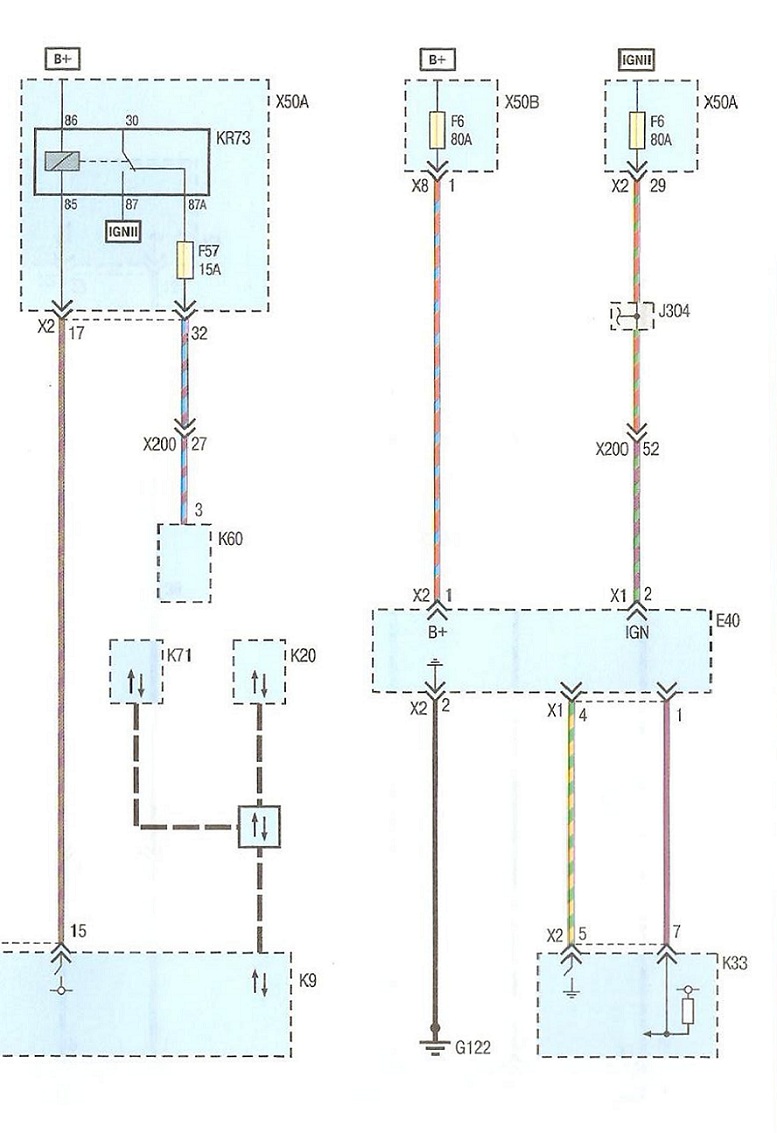

Схема 5. Дополнительный обогреватель системы отопления

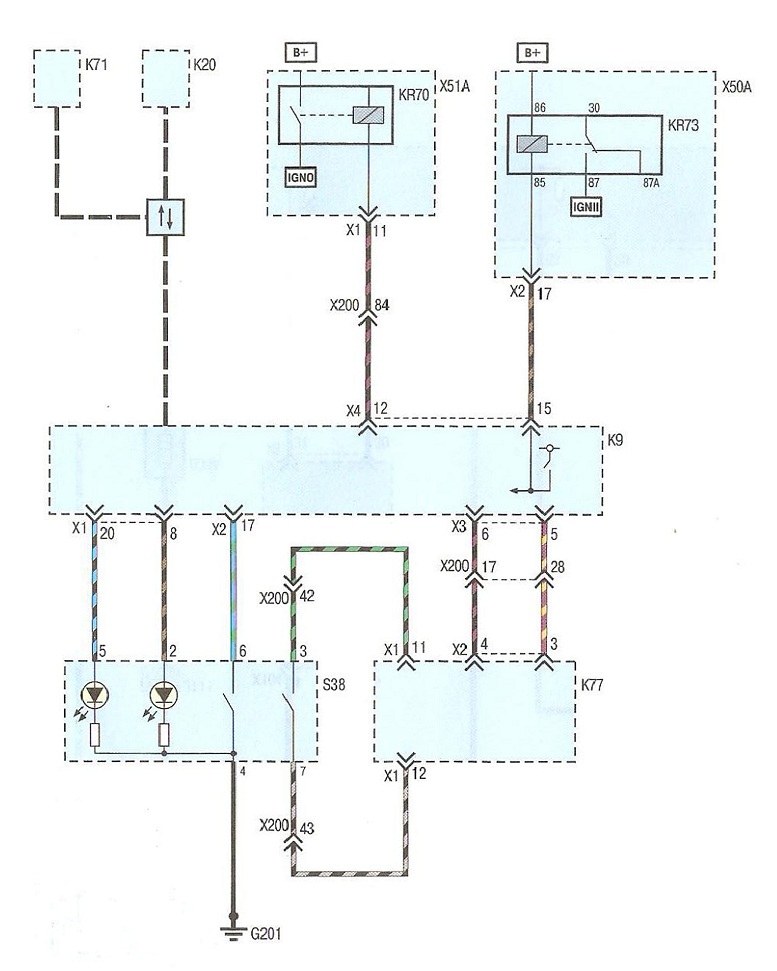

Схема б. Замок зажигания (с центральной блокировкой замков дверей)
