Chevrolet Cruze. СНЯТИЕ И УСТАНОВКА БЛОКА РУЧНОГО УПРАВЛЕНИЯ СИСТЕМОЙ ОТОПЛЕНИЯ, КОНДИЦИОНИРОВАНИЯ И ВЕНТИЛЯЦИИ

Вам потребуются: отвертки с плоским и крестообразным лезвием.

1.        Отсоедините провод от клеммы «минус» аккумуляторной батареи.

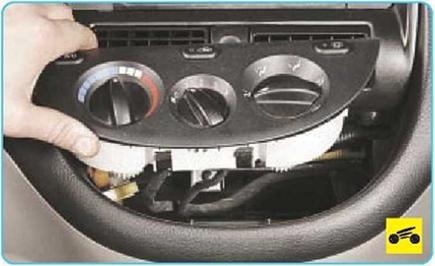

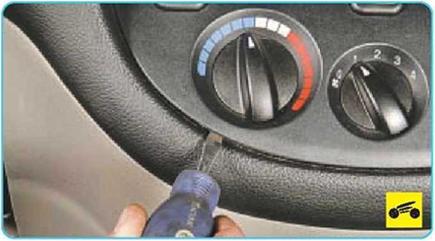

3.        ...и отодвиньте блок управления от пане­ли приборов.

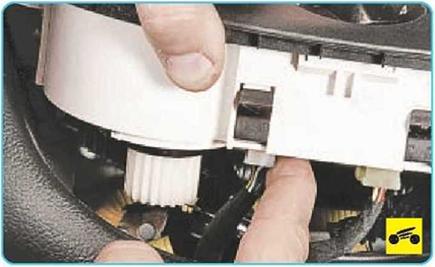

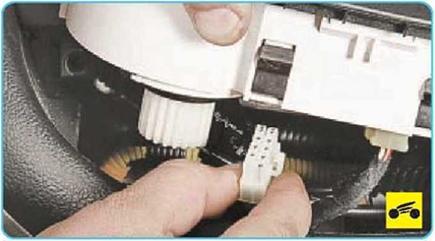

5.        ...и отсоедините от разъема 6 (рис. 12.9) колодку жгута проводов выключателей режимов.

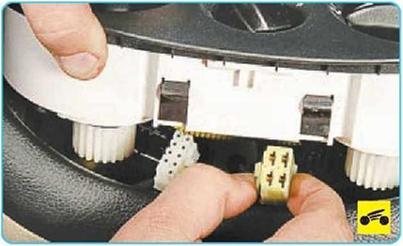

6.     Аналогично отсоедините от разъема 4 колодку жгута проводов регулятора скорости вращения вентилятора.

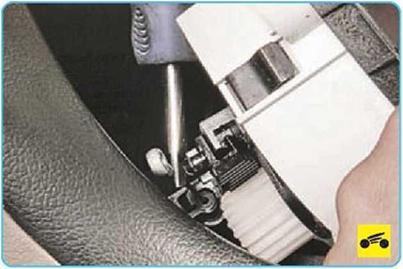

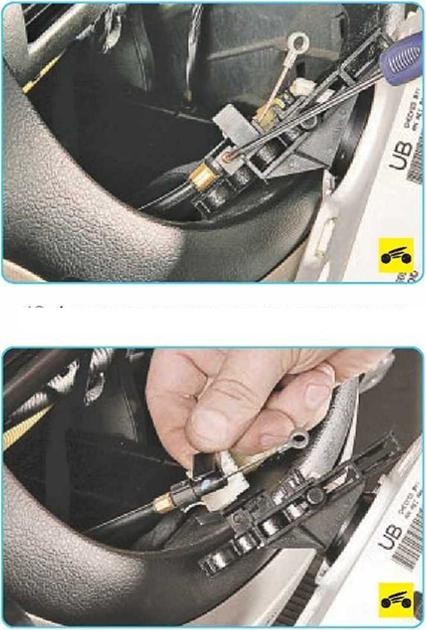

8..   . .и снимите с оси 9 ползуна 8 наконечник троса регулятора температуры

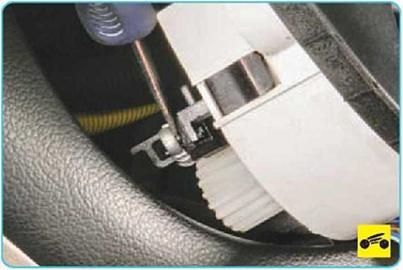

9.     Выверните винт крепления наконечника оболочки.

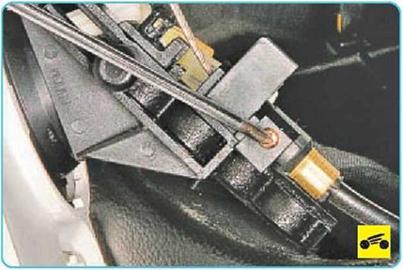

11.    ...и отсоедините оболочку троса от бло­ка управления.

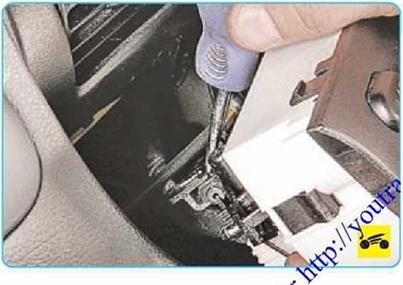

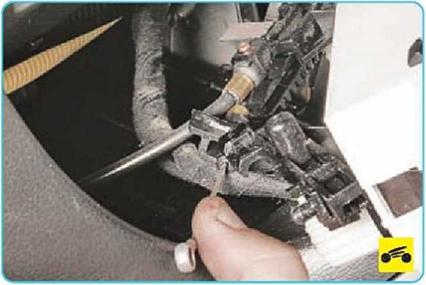

13.         ...и отсоедините трос регулятора рас­пределения потоков воздуха.


14.            Снимите блок управления системой отопления, кондиционирования и вентиляции.

15.            Установите блок управления системой отопления, кондиционирования и вентиляции салона в порядке, обратном снятию.
