Chevrolet Cruze. ЗАМЕНА ФИЛЬТРА ПОСТУПАЮЩЕГО В САЛОН ВОЗДУХА

Chevrolet Cruze. ЗАМЕНА ФИЛЬТРА ПОСТУПАЮЩЕГО В САЛОН ВОЗДУХА

Изготовитель предписывает заменять салонный фильтр системы отопления и кондиционирования через 15 тыс. км пробега или каждые 2 года (в зависимости от того, что наступит раньше).

Крышка фильтра расположена в нижней части панели приборов со стороны пассажира

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

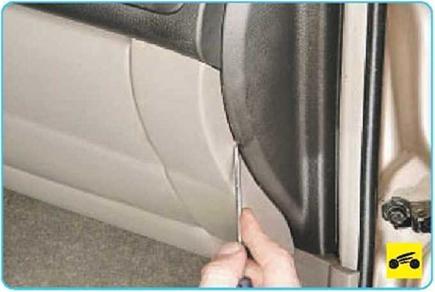

2. Подденьте отверткой...

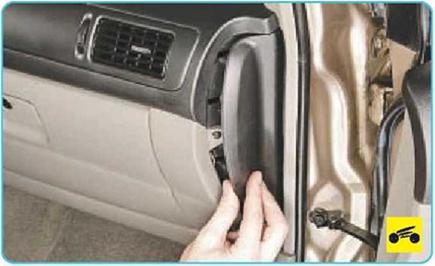

3. ...и снимите боковую накладку панели приборов.

ПРИМЕЧАНИЕ

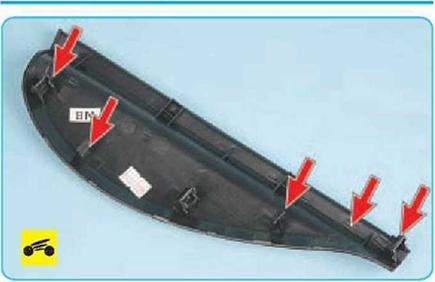

Так на внутренней стороне боковой накладки панели расположены пластмассовые фиксаторы крепления.

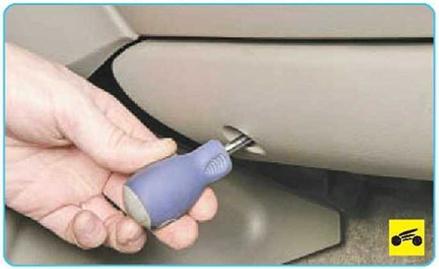

4. Выверните два винта крепления нижней защитной накладки панели.

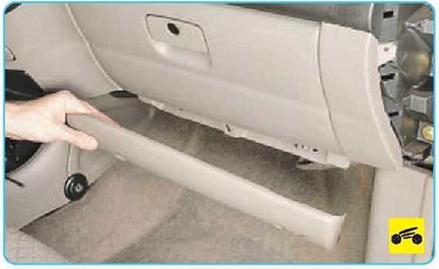

5. Преодолевая усилие пластмассового фиксатора, снимите нижнюю защитную накладку панели.

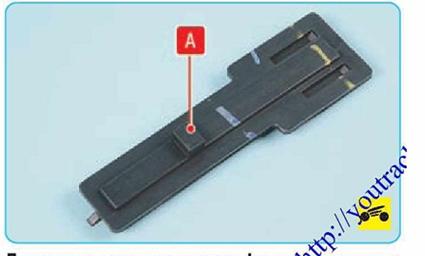

Так на внутренней стороне защитной накладки панели расположен пластмассовый фиксатор крепления.

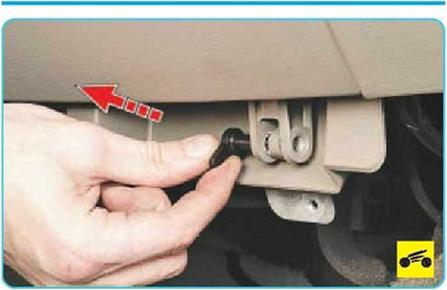

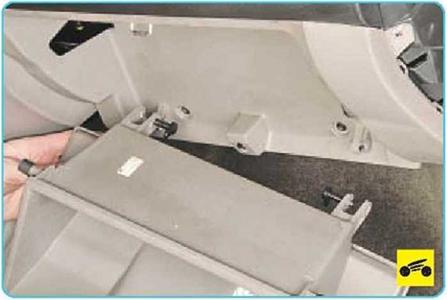

7. ...и снимите ящик для мелких предметов.

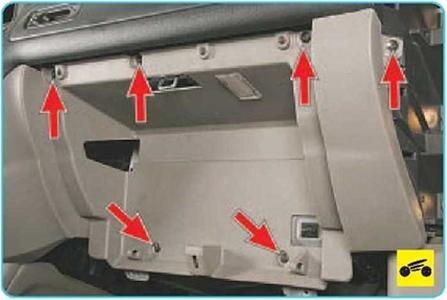

8. Выверните шесть винтов крепления внутренней панели ящика.

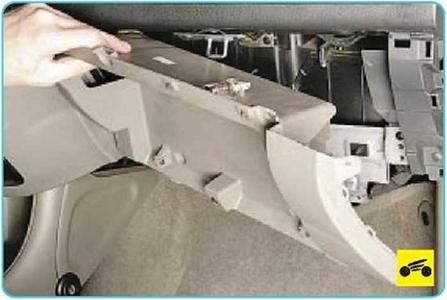

9. Преодолевая усилие пластмассовых фиксаторов, отведите внутреннюю панель ящика от панели приборов.

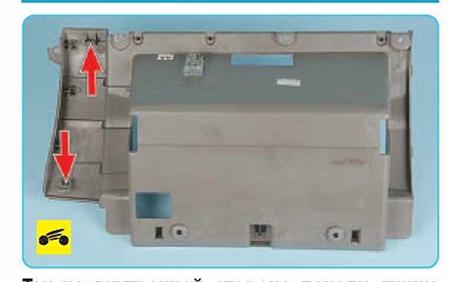

Так на внутренней стороне панели ящика расположены пластмассовые фиксаторы крепления.

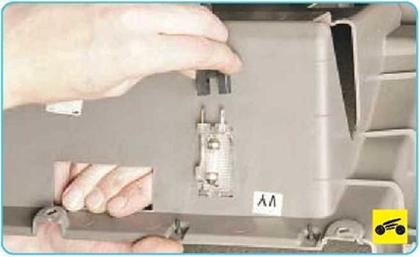

10. Отсоедините колодку жгута проводов от фонаря освещения ящика и снимите внутреннюю панель.

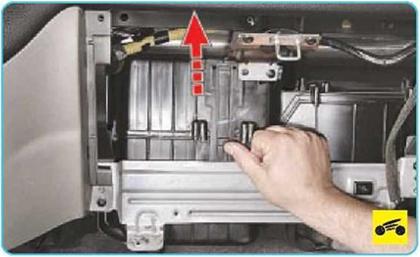

11. Сдвиньте вверх...

12.. ..и снимите крышку отсека фильтра.

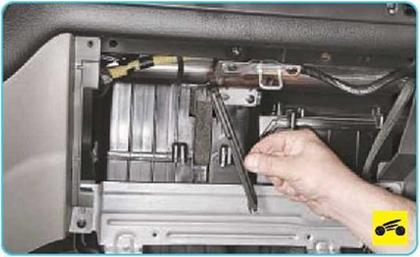

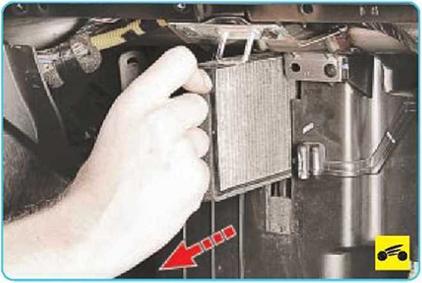

13. Потяните на себя и выньте из отсека верхнюю часть фильтрующего элемента.

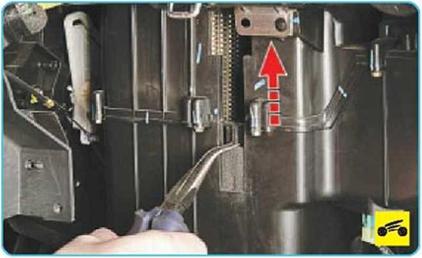

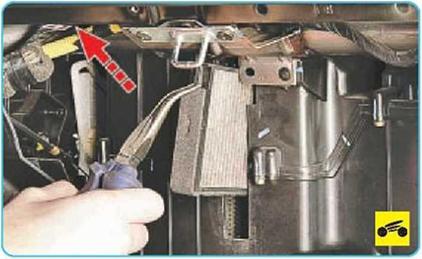

14. Пассатижами сдвиньте вверх нижнюю часть фильтрующего элемента...

15. ...и выньте ее из отсека.

16. Установите новые фильтрующие элементы и снятые детали панели приборов в обратном порядке.

ПРИМЕЧАНИЕ

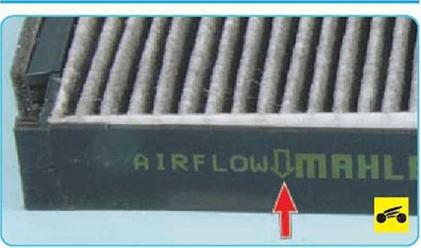

На боковую поверхность каждого фильтрующего элемента нанесены стрелки. При установке они должны быть ориентированы по направлению движения воздуха.
