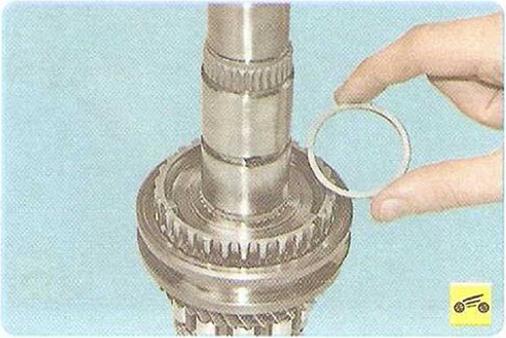

27.       ...и упорную шайбу.

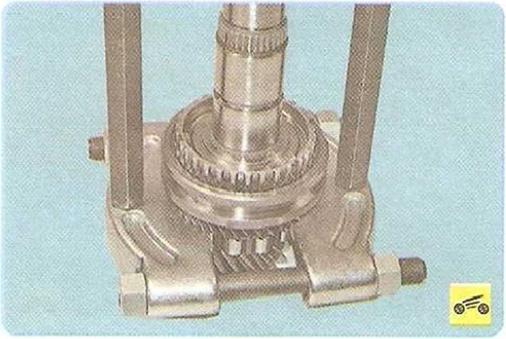

28.       Спрессуйте со шлицев вала синхрони­затор III и IV передач, прикладывая усилие к торцу ведомой шестерни IV передачи.

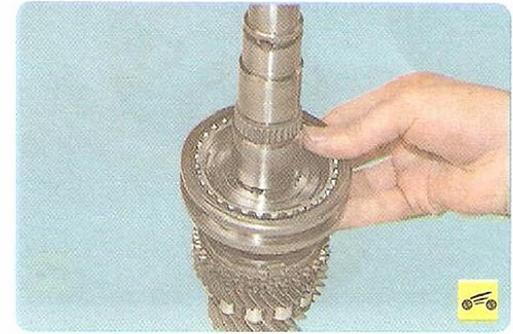

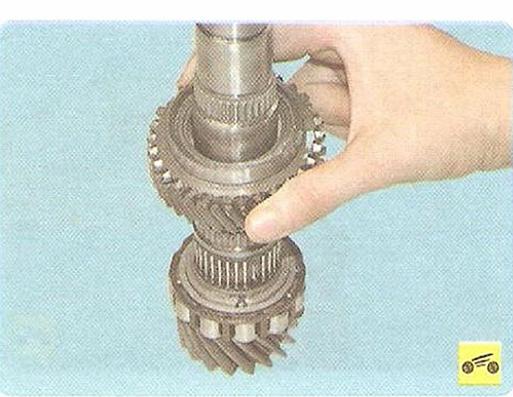

29.       Снимите с вала синхронизатор III и IV передач...

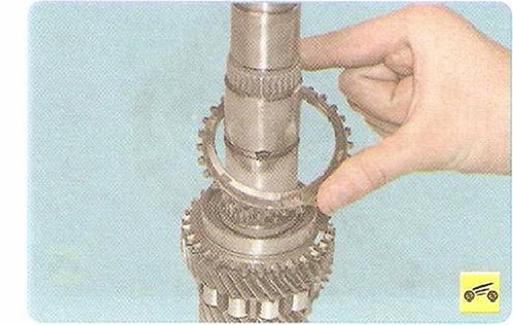

30.       ...блокирующее кольцо синхронизатора...



31.        ...ведомую шестерню IV передачи...

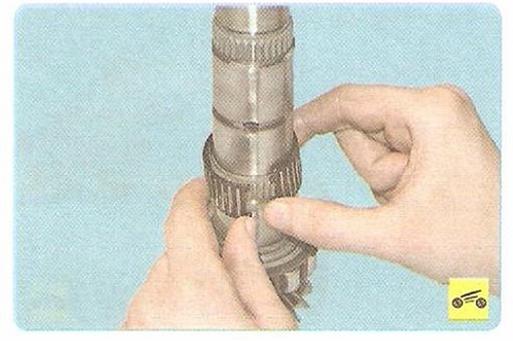

32.        ...и разрезной игольчатый подшипник ведомой шестерни IV передачи.

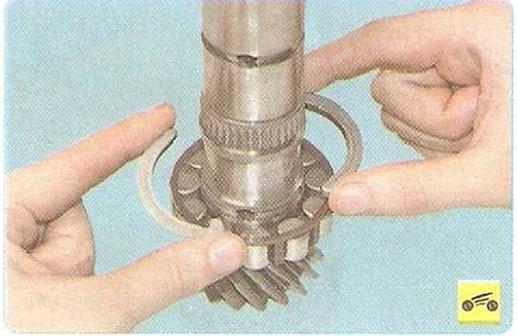

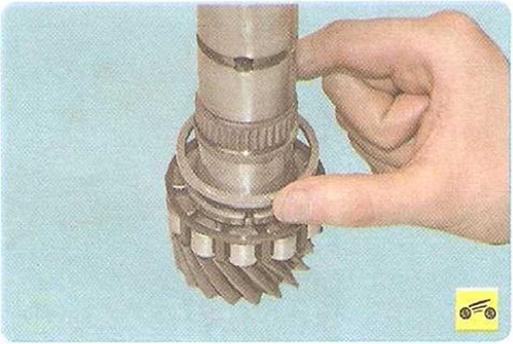

33.       Снимите с вала запорное кольцо...

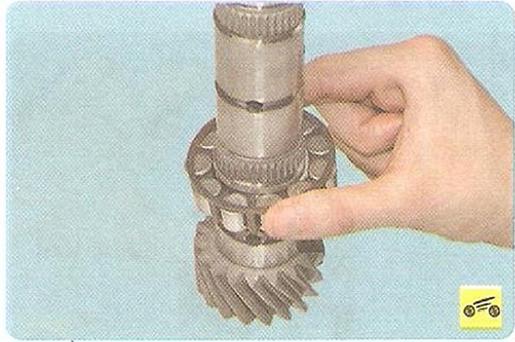

35.       ...и задний роликовый подшипник вто­ричного вала.

36.      Осмотрите вторичный вал и его детали:

-       на шейках под игольчатые подшипники не должно быть следов усталостных разрушений, а на шлицах для установки муфт синхрониза­торов - забоин и смятия;

-       на упорных полукольцах и запорных коль­цах не должно быть следов износа и задиров на торцовых поверхностях;

-       на ступицах синхронизаторов не должно быть забоин и следов износа;

-       на торцах шлицев муфт синхронизаторов и блокирующих колец не должно быть замятия и выкрашивания:

-        при установке блокирующего кольца син­хронизатора на конус соответствующей шес­терни зазор между торцами кольца и зубчато­го венца шестерни должен быть не менее 1 мм. В противном случае замените блокиру­ющее кольцо.

37.      Соберите вторичный вал в порядке, об­ратном разборке с учетом следующего:

-        перед напрессовкой на вал нагрейте сту­пицы синхронизаторов в масляной ванне до температуры 100 °С;

-        при напрессовке ступиц синхронизаторов следите за тем, чтобы сухари попали в пазы блокирующих колец;

-        после сборки вторичного вала проверьте вращение всех шестерен: они должны вра­щаться свободно.
