Chevrolet Cruze. ЗАМЕНА РЕМНЯ ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА ДВИГАТЕЛЯ F16D И ЕГО НАТЯЖНОГО РОЛИКА



Согласно рекомендации завода-изготовителя ремень привода газораспределительно­го механизма необходимо заменять через 60 тыс. км пробега или каждые 4 года эксплу­атации (в зависимости от того, что наступит раньше), Кроме того, заменяйте ремень при­вода газораспределительного механизма, если при осмотре вы обнаружите:

-         следы масла на любой поверхности ремня;

-         следы износа зубчатой поверхности, тре­щины, подрезы, складки и отслоение ткани от резины;

-         трещины, складки, углубления или выпук­лости на наружной поверхности ремня;

-         разлохмачивание или расслоение на тор­цовых поверхностях ремня.

ПРЕДУПРЕЖДЕНИЕ

Ремень со следами моторного масла на лю­бой его поверхности надо обязательно заме­нить, так как масло быстро разрушает резину.

Причину попадания масла на ремень (обыч­но вследствие нарушения герметичности сальников коленчатого и распределительно­го валов) надо устранить немедленно.

ПРИМЕЧАНИЕ__________________________

Работу проводите на смотровой канаве, эс­такаде или по возможности на подъемнике.

Вам потребуются: ключи «на 10», «на 14», «на 17», раздвижные клещи, ключ-шести­

гранник «на 5».

1.    Снимите ремень привода вспомогагельных агрегатов



2.    Снимите воздушный фильтр

и установка корпуса воздушного фильтра и глушителя шума впуска», с. 114).

3.    Снимите правое переднее колесо.

4.    Установите поршень 1 -го цилиндра в по­ложение ВМТ такта сжатия.

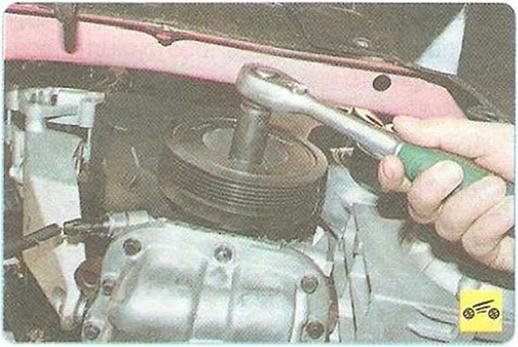

5.    Выверните болт крепления шкива колен­чатого вала...

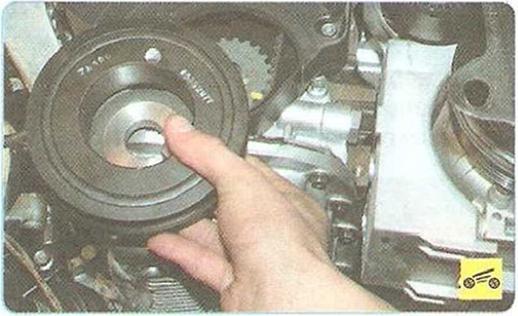

6.    ...и снимите шкив.

ПОЛЕЗНЫЙ СОВЕТ__________________

Болт крепления шкива коленчатого вала затя­нут очень большим моментом. Для того чтобы зафиксировать коленчатый вал от проворачи­вания, включите V передачу и нажмите на пе­даль тормоза (это должен сделать помощник).

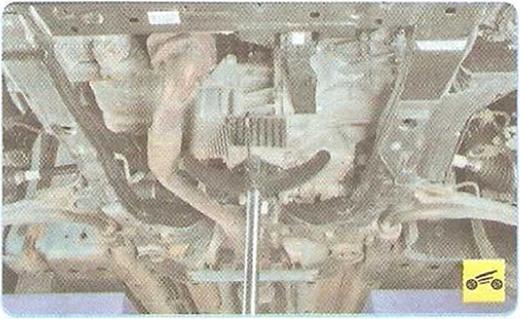

7.    Установите под двигатель надежную опору.

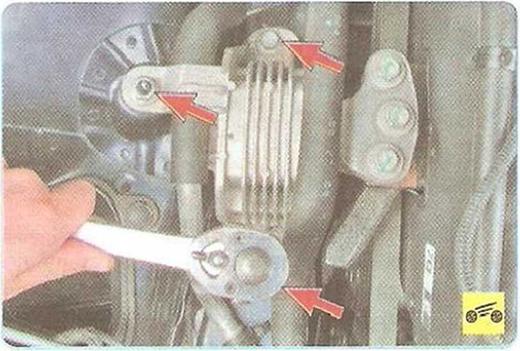

8.    Выверните два болта и отверните одну гайку крепления кронштейна правой опоры подвески двигателя к крылу...

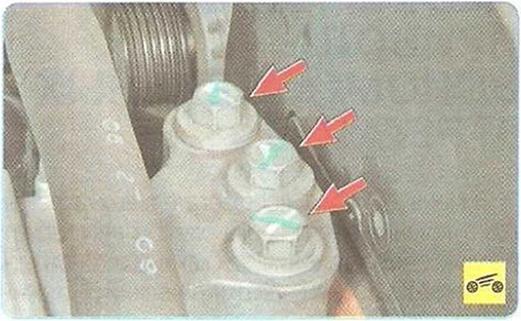

9.    ...затем выверните три болта крепления правой опоры к кронштейну на двигателе...

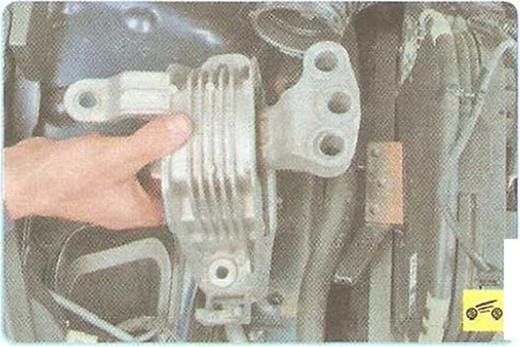

10.       ... и снимите правую опору подвески двигателя.

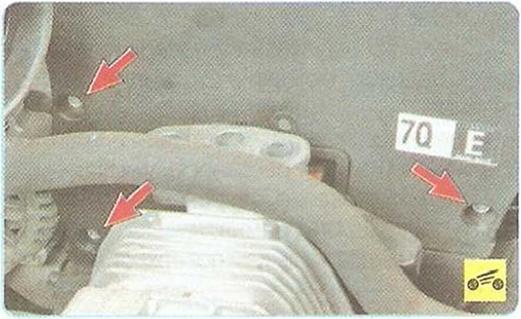

11.     Выверните три болта крепления верх­ней крышки привода газораспределительного механизма.

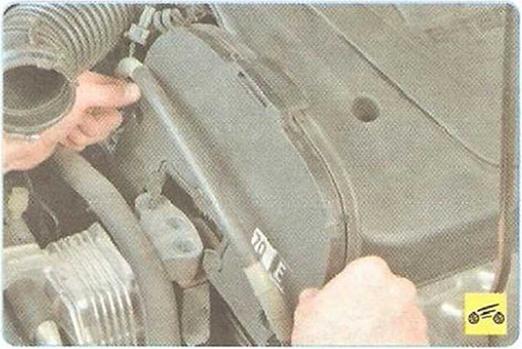

12.    Извлеките шланг насоса гидроусилите­ля рулевого управления из фиксаторов на верхней крышке привода газораспредели­тельного механизма и отведите его в сторону.

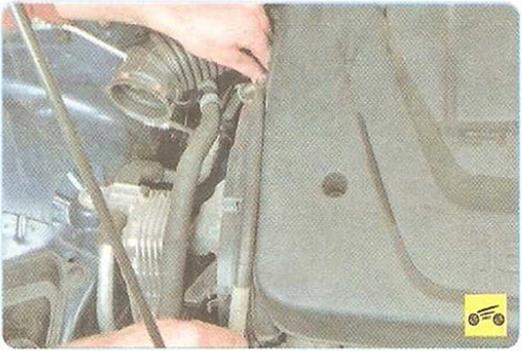

13.    Снимите верхнюю крышку привода га­зораспределительного механизма, сдвинув ее вверх.

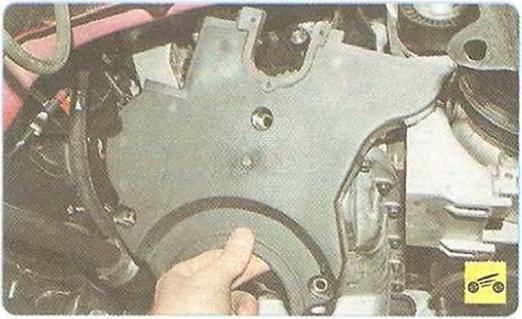

14.  Выверните три болта крепления нижней крышки привода газораспределительного ме­ханизма и снимите ее.

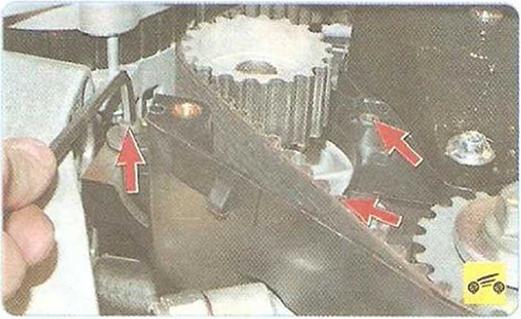

15.    Ослабьте затяжку трех болтов крепле­ния водяного насоса.





16. Поверните корпус водяного насоса против часовой стрелки для ослабления натя­жения ремня привода газораспределитель­ного механизма.

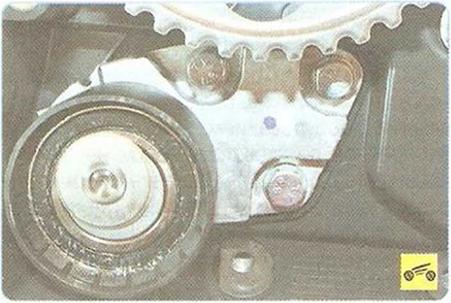

18.    Для замены натяжного ролика выверни­те три болта крепления кронштейна к блоку цилиндров...

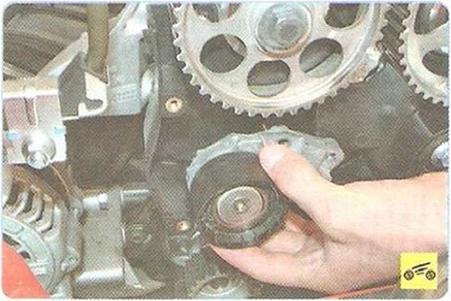

19.    ...и снимите ролик.

20.    Установите ролик в порядке, обратном снятию.

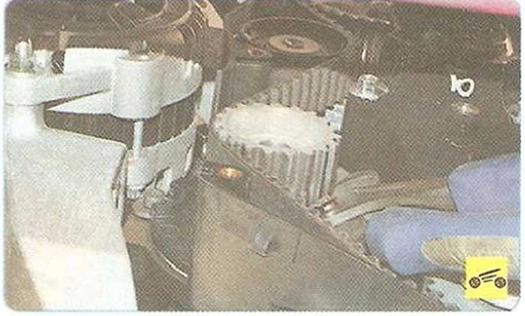

Проверьте совпадение установочных меток коленчатого и распределительных ва­лов

21.

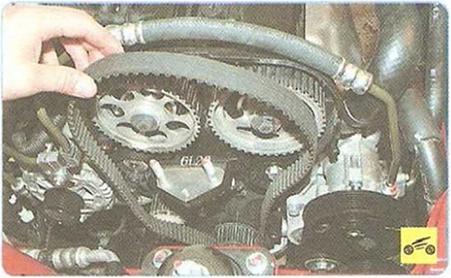

Наденьте ремень на зубчатый шкив ко­ленчатого вала. Натяните ведущую ветвь ремня и наденьте на шкивы распределительных ва­лов. Заднюю ветвь ремня наденьте на шкив во­дяного насоса и заведите за натяжной ролик.

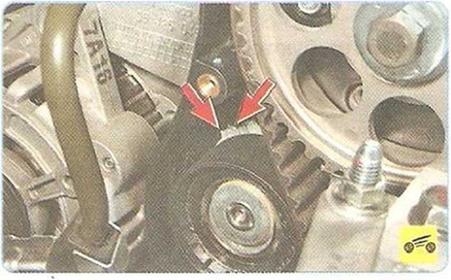

поворачивайте корпус водяного насоса по ча­совой стрелке, контролируя степень натяже­ния ремня по указателям натяжного ролика. При этом подвижной указатель натяжного ро­лика будет перемещаться против часовой стрелки в сторону неподвижного указателя на кронштейне ролика. Ремень считается натя­нутым правильно, если указатели совпадают. В этом положении затяните болты крепления водяного насоса.

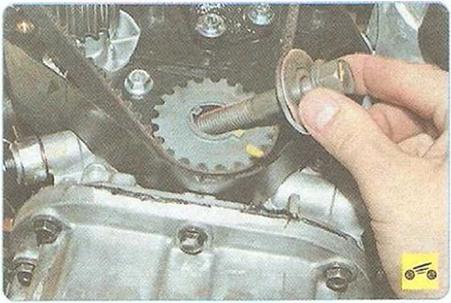

24.     Вверните в хвостовик коленчатого вала болт крепления шкива...





25.      ...и проверните за болт коленчатый вал на два оборота. Проверьте совпадение уста­новочных меток коленчатого и распредели­тельных валов. При несовпадении повторите установку ремня.

26.      Проверьте отсутствие подтекания из- под корпуса водяного насоса. При необходи­мости замените его уплотнительное кольцо (см «Замена водяного насоса», с. 104).

27.      Установите все ранее снятые детали в последовательности, обратной снятию.
