Chery Tiggo 2005 года. Электросхемы - часть 5

Электросхема Chery Tiggo 2005 года №13. Электроприводы боковых стекол автомобиля: 1 - центральный блок управления электростеклоподъемниками; 2 - переключатель управления стеклоподъемником правой передней двери; 3 - переключатель управления стеклоподъемником левой задней двери; 4 - переключатель управления стеклоподъемником правой задней двери; 5 - блок управления электрооборудованием кузова; 6 - моторедуктор стеклоподъемника правой задней двери; 7 - моторедуктор стеклоподъемника левой задней двери; 8 - моторедуктор стеклоподъемника правой передней двери; 9 - моторедуктор стеклоподъемника левой передней двери

Электросхема Chery Tiggo 2005 года №14. Системы вентиляции, отопления и кондиционирования воздуха: 1, 2, 3,
4 - предохранители; 5 - реле управления электродвигателем вентилятора салона; 6 - переключатель интенсивности подачи воздуха в салон; 7 - добавочные резисторы; 8 - электродвигатель вентилятора салона; 9 - реле электродвигателя вентилятора салона; 10 - электромагнит муфты включения компрессора кондиционера; 11 - предохранитель; 12- реле включения компрессора; 13 - комбинированный датчик давления; 14 - выключатель кондиционера; 15 - моторедуктор заслонки рециркуляции воздуха

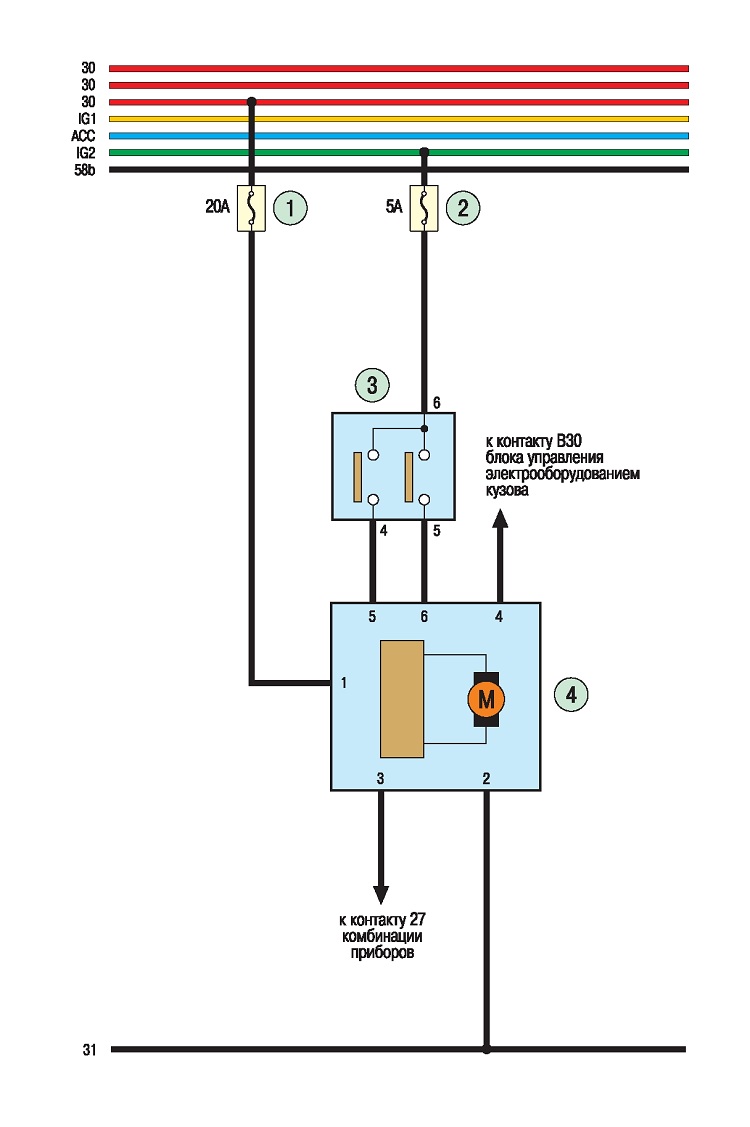

Электросхема Chery Tiggo 2005 года №15. Электропривод люка крыши: 1,2 — предохранители; 3 — переключатель электропривода люка крыши; 4 — электропривод люка крыши

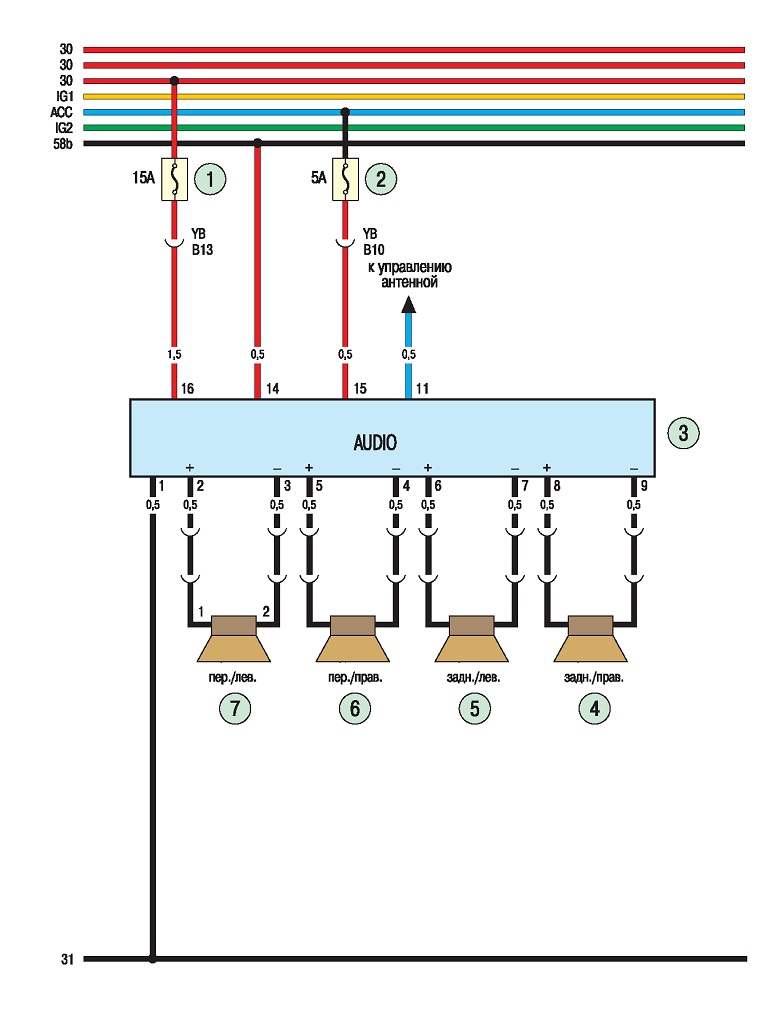

Электросхема Chery Tiggo 2005 года №16. Магнитола автомобиля: 1,2— предохранители; 3 — автомагнитола; 4, 5, 6, 7 — динамики
