Chery Tiggo 2005 года. Электросхемы - часть 2

Электросхема Chery Tiggo 2005 года №4. Электронная система управления двигателем: 1-9 - предохранители; 10 - катушка зажигания; 11 - диагностический датчик концентрации кислорода; 12 - управляющий датчик концентрации кислорода; 13 - электромагнитный клапан продувки адсорбера; 14 - ЭБУ; 15 - датчик скорости автомобиля; 16 - выключатель гидроусилителя рулевого управления; 17 - датчик положения дроссельной заслонки; 18 - датчик температуры охлаждающей жидкости; 19 - клапан холостого хода; 20 - датчик детонации; 21 - экран жгута проводов датчика; 22 - датчик положения коленчатого вала; 23 - электробензонасос; 24 -реле основного вентилятора охлаждения; 25 - дополнительный вентилятор охлаждения; 26 - основной вентилятор охлаждения; 27 - датчик температуры; 28, 29, 30, 31 - форсунки; 32 - реле электробензонасоса; 33 - реле дополнительного вентилятора охлаждения; 34 - реле основного вентилятора охлаждения

Электросхема Chery Tiggo 2005 года №5. Панель приборов: 1,2- предохранители; 3 - панель приборов; 4 - выключатель сигнальной лампы стояночного тормоза; 5 - датчик сигнализатора уровня тормозной жидкости; 6 - датчик давления масла; 7 - датчик сигнализатора уровня охлаждающей жидкости; 8 - дополнительный датчик уровня топлива; 9 - датчик уровня топлива

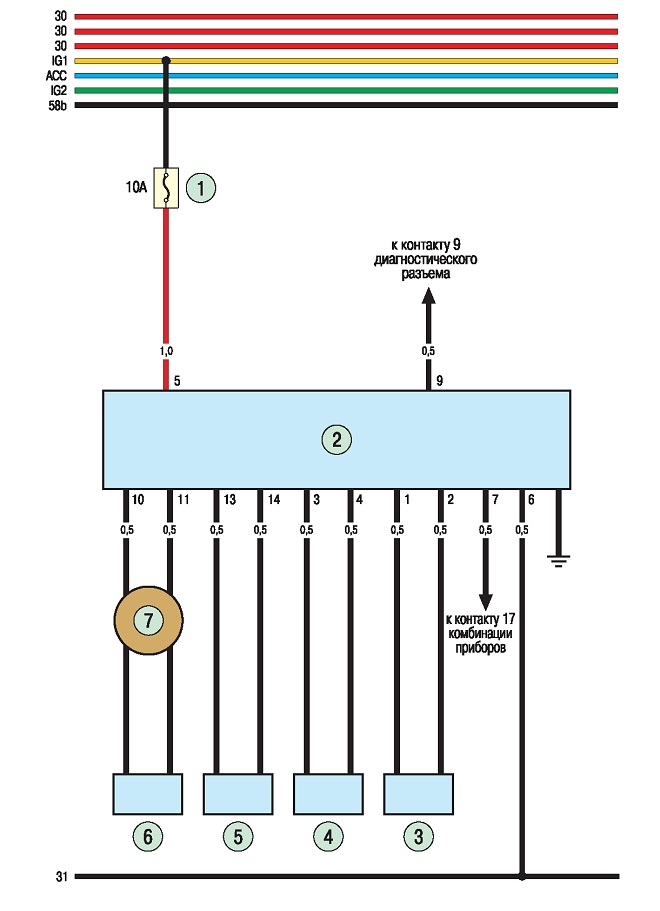

Электросхема Chery Tiggo 2005 года №6. Система пассивной безопасности: 1 - предохранитель; 2- электронный блок управления и диагностики; 3 - пред натяжитель ремня безопасности водителя; 4 - преднатяжитель ремня безопасности переднего пассажира; 5 - модуль подушки безопасности пассажира; 6 - модуль подушки безопасности водителя; 7 - вращающийся соединитель на рулевой колонке
