Chery Tiggo 2005 года. СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ SQR481FC

Особенности конструкции

Система смазки двигателя комбинированная: наиболее нагруженные детали смазываются под давлением, а остальные - или направленным разбрызгиванием, или разбрызгиванием масла, вытекающего из зазоров между сопрягаемыми деталями. Давление в системе смазки создается шестеренчатым масляным насосом, установленным снаружи в передней части блока цилиндров и приводимым в действие от переднего конца коленчатого вала. Дополнительно система смазки оборудована теплообменником для охлаждения масла. Охлаждение масла происходит за счет теплообмена с охлаждающей жидкостью.

Насос всасывает масло из масляного картера двигателя через маслоприемник с сетчатым фильтром и через полнопоточный масляный фильтр с фильтрующим элементом из пористой бумаги подает его в главную масляную магистраль, расположенную в теле блока цилиндров с левой стороны. От главной магистрали отходят каналы подвода масла к коренным подшипникам коленчатого вала. К шатунным подшипникам масло подается через каналы, выполненные в теле коленчатого вала, и далее по каналам в стержнях ша-тунов - к отверстиям в их верхней части, через которые разбрызгивается на стенки цилиндров и днища поршней. От главной масляной магистрали отходит вертикальный канал подвода масла к корпусам распределительных валов и в верхний продольный масляный канал, соединенный сверлениями в головке блока с гидрокомпенсаторами зазоров в клапанном механизме. В торцовую часть верхнего продольного канала ввернут редукционный клапан, ограничивающий давление масла в головке блока цилиндров.

Для смазки подшипников распределительных валов масло из вертикального канала поступает в центральные осевые каналы распределительных валов через радиальное отверстие в шейке третьего подшипника и распределяется по ним к остальным подшипникам.

Кулачки распределительного вала смазываются маслом, поступающим из центральных осевых каналов через радиальные отверстия в кулачках. Излишнее масло сливается из головки блока в масляный картер через вертикальные дренажные каналы.

Замена масла в двигателе и масляного фильтра описана в разд. 4 «Техническое обслуживание» (см. «Замена масла в двигателе и масляного фильтра», с. 56), снятие и установка масляного насоса, а также его ремонт -в данном подразделе.

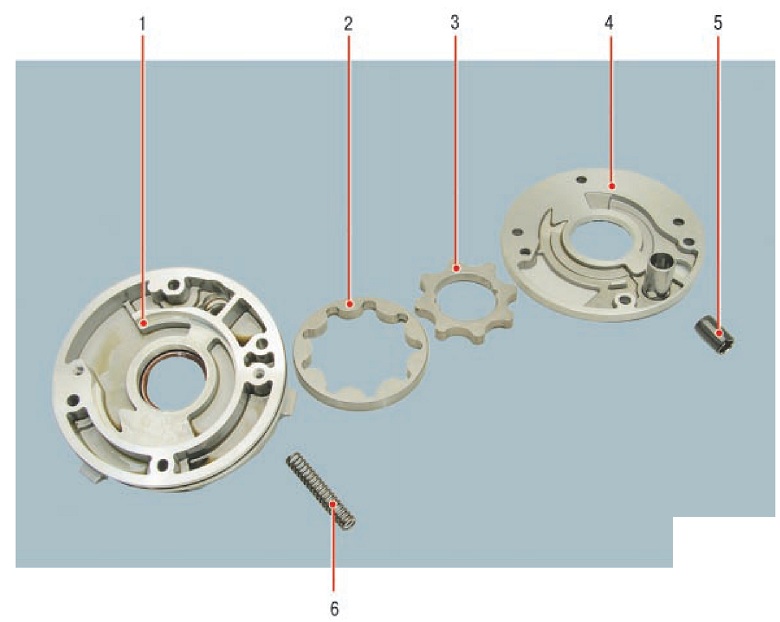

Рис. 5.8. Детали масляного насоса: 1 - корпус насоса; 2 - ведомая шестерня; 3 - ведущая шестерня; 4 - крышка корпуса; 5 - плунжер; 6 - пружина редукционного клапана
