Chery Tiggo 2005 года. ОРГАНЫ УПРАВЛЕНИЯ

Расположение органов управления автомобилем показано на рис. 1.7. Для удобства пользования на ручки, кнопки и контрольно-измерительные приборы, расположенные на панели приборов и других дополнительных панелях управления, нанесены символы функционального назначения.

Chery Tiggo 2005 года. Панель приборов - часть 1

На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (см. рис. 1.7).

1– боковые сопла системы вентиляции и отопления салона. Поворотом рукоятки А изменяют интенсивность потока воздуха, причем в крайнем правом положении рукоятки поток воздуха максимален, а в крайнем левом – поток воздуха перекрыт. Рукояткой Б регулируют направление потока воздуха.

2– рычаг переключателя наружного освещения и указателей поворота. Рычаг переключателя может занимать следующие положения:

– поворотом рукоятки вокруг оси рычага последовательно выберите одно из трех фиксированных положений:

«OFF» – все выключено;

• включено габаритное освещение;



• включен ближний/дальний свет;



– включены указатели правого поворота (фиксированное положении );

– включены указатели левого поворота (фиксированное положение);

– включен дальний свет фар (фиксированное положение, рукоятка должна находиться в положении );

– включен дальний свет фар независимо от положения рукоятки (нефиксированное положение).

При перемещении рычага в положение «II» или «III» в комбинации приборов загораются мигающим светом соответственно контрольные лампы 5 или 11 (см. рис. 1.8). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении положения «II» или «III» только до момента ощутимого сопротивления, не фиксируя рычаг. При отпускании рычаг вернется в исходное положение. При нахождении рычага в положении «IV» или «V» в комбинации приборов загорается контрольная лампа 8.

3– комбинация приборов (см. «Комбинация приборов», с. 20).

4– рулевое колесо.

5– выключатель звукового сигнала. Для того чтобы включить звуковой сигнал, нажмите на любое место выключателя. Выключатель также является модулем подушки безопасности.

Рис. 1.7. Панель приборов и органы управления

6– выключатель (замок) зажигания, объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из четырех положений:

Для выключения противоугонного устройства вставьте ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение

«АСС»;

– LOCK (блокировка) – зажигание выключено, при вынутом ключе включено противоугонное устройство.

Для того чтобы извлечь ключ из замка зажигания, нажмите на ключ, установленный в положение «АСС» (дополнительное оборудование), и, удерживая его нажатым, поверните в положение «LOCK» (блокировка). Извлеките ключ из замка.

Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.

Предупреждение

Не выключайте зажигание и не вынимайте ключ из замка во время движения: рулевое управление будет заблокировано и автомобиль станет неуправляемым.

• АСС (дополнительное оборудование) – зажигание выключено, ключ не вынимается, рулевое управление разблокировано. Включены цепи питания звукового сигнала, наружного освещения, сигнализации дальним светом фар, радиооборудования, прикуривателя и пр.;

• ON (включено) – зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи;

• START (стартер) – включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «ON».

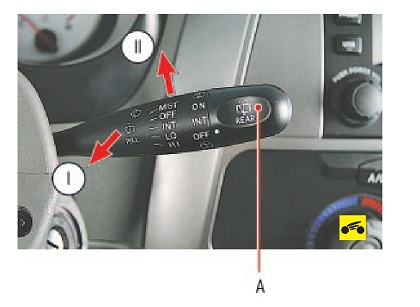

7– рычаг переключателя очистителя и омывателя ветрового стекла включает электрические цепи при включенном зажигании и может занимать следующие положения: OFF – стеклоочиститель выключен (фикси-

рованное положение);

MIST – включается один цикл при перемещении рычага вверх в положение II (нефиксированное положение);

INT – включен прерывистый режим работы стеклоочистителя (фиксированное положение); LO – включена первая (низкая) скорость стек-

лоочистителя (фиксированное положение);

HI – включена вторая (высокая) скорость стеклоочистителя (фиксированное положение);

I – перемещением рычага на себя включен омыватель ветрового стекла (нефиксирован- ное положение). При нажатии на рычаг одно- временно с омывателем автоматически вклю- чится стеклоочиститель, щетки которого со- вершат два рабочих цикла.

1

На автомобиль установлены очиститель и омыватель стекла окна двери задка, на рыча- ге переключателя очистителя и омывателя ве- трового стекла установлен переключатель А режимов работы очистителя и омывателя стекла окна двери задка.

Вращая рукоятку переключателя вокруг оси, можно установить ее в следующие положения: OFF – стеклоочиститель выключен (фикси-

рованное положение);

INT – включен прерывистый режим работы стеклоочистителя (фиксированное положе- ние);

ON – стеклоочиститель включен в режиме непрерывной работы (фиксированное поло- жение).

Если повернуть рукоятку переключателя в крайнее верхнее положение, обозначенное символом омывателя, на стекло будет крат- ковременно подана жидкость и стеклоочис- титель сделает три рабочих цикла. Если же повернуть рукоятку в крайнее нижнее поло- жение, обозначенное таким же символом, стеклоочиститель и омыватель начинают работать непрерывно.

Предупреждения

Не включайте омыватели ветрового ок- на и окна двери задка более чем на 10 секунд или если в бачке омывателя отсутствует жидкость, так как это приве- дет к выходу из строя насоса омывателя. Не включайте стеклоочистители при сухих стеклах, так как это приведет к появлению царапин на стеклах и к преждевременному износу щеток стеклоочистителей.
