Турбовальный двигатель ТВЗ-117. Руководство по эксплуатации (1986 год) - часть 4

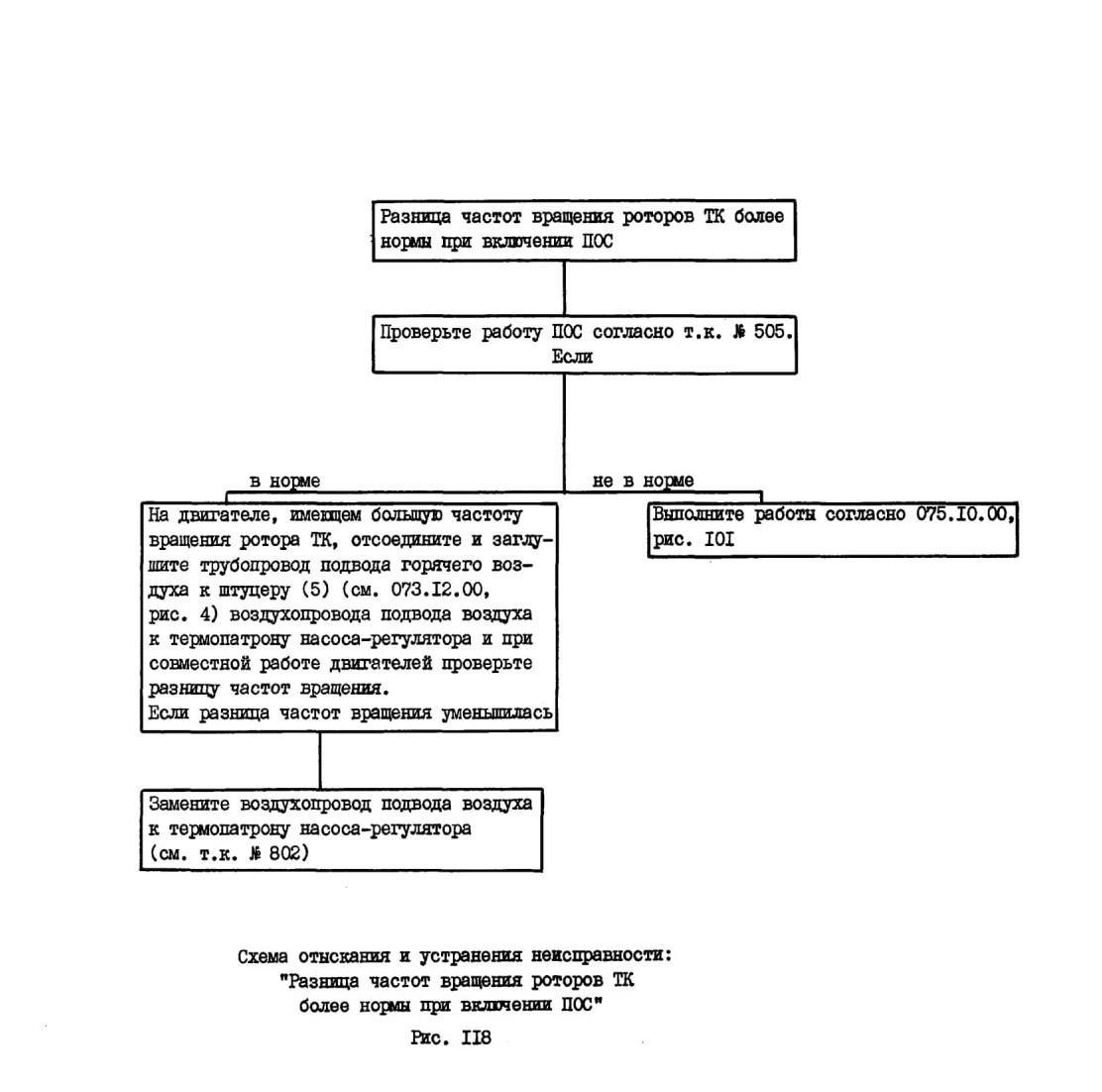

Рис 118 -Схема отыскания и устранения неисправности: "Разница частот вращения роторов ТК более нормы при включении ПОС"

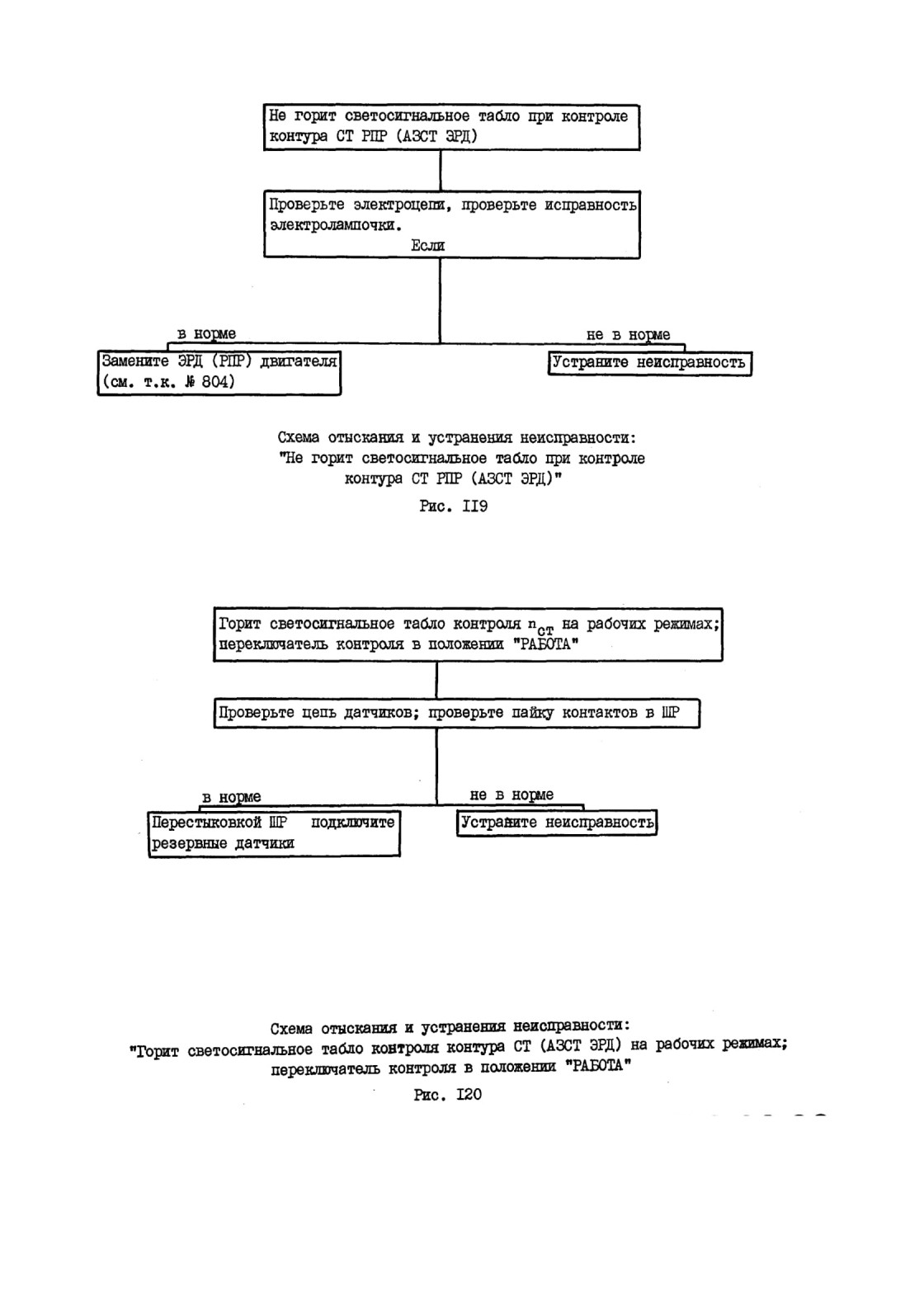

Схема отыскания и устранения неисправности: "Горит светосигнальное табло контроля контура СТ (АЗСТ ЭРД) на рабочих режимах, переключатель контроля в положении "РАБОТА"  Рис. 120

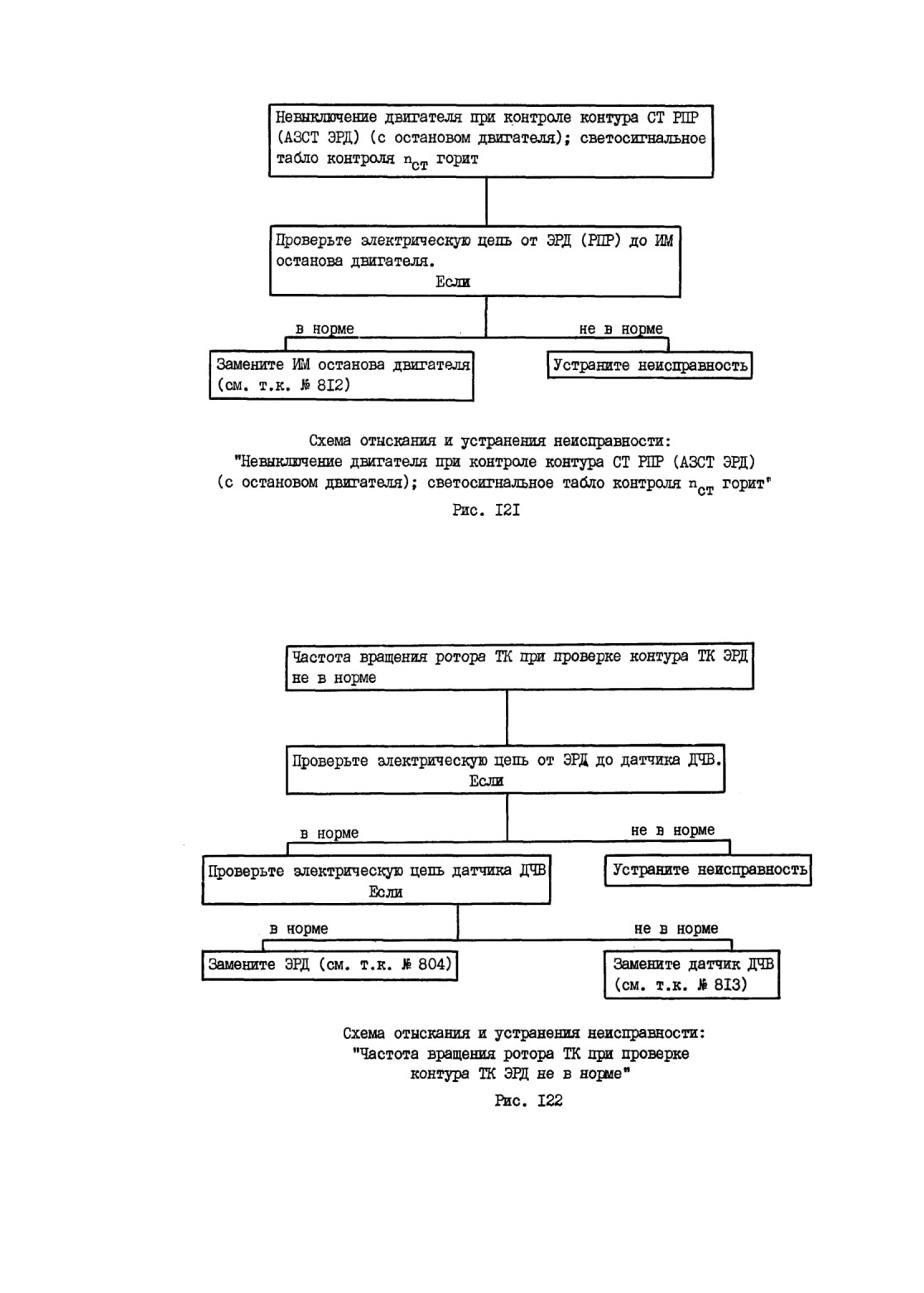

Схема отыскания и устранения неисправности: "Частота вращения ротора ТК при проверке контура ТК ЭГД не в норме"  Рис 122

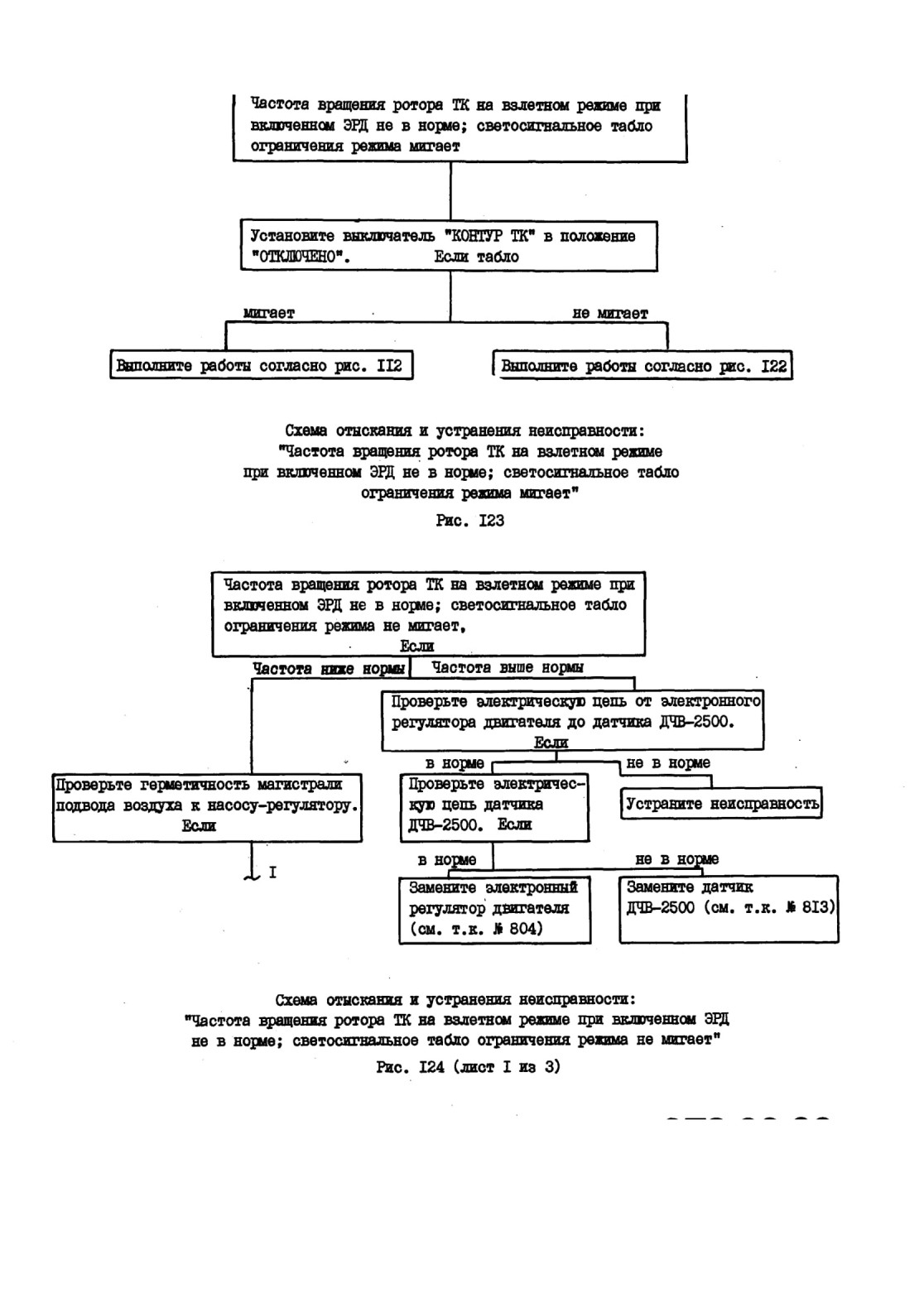

Схема отыскания и устранения неисправности: "Частота вращения ротора ТК на взлетном режиме при включенном ЭРД не в норме; светосигнальное табло ограничения режима не мигает"  Рис 124 (лист 1 из 3)
