Автомобиль серии СИТРАК-C7H. Руководство по эксплуатации (2020 год)

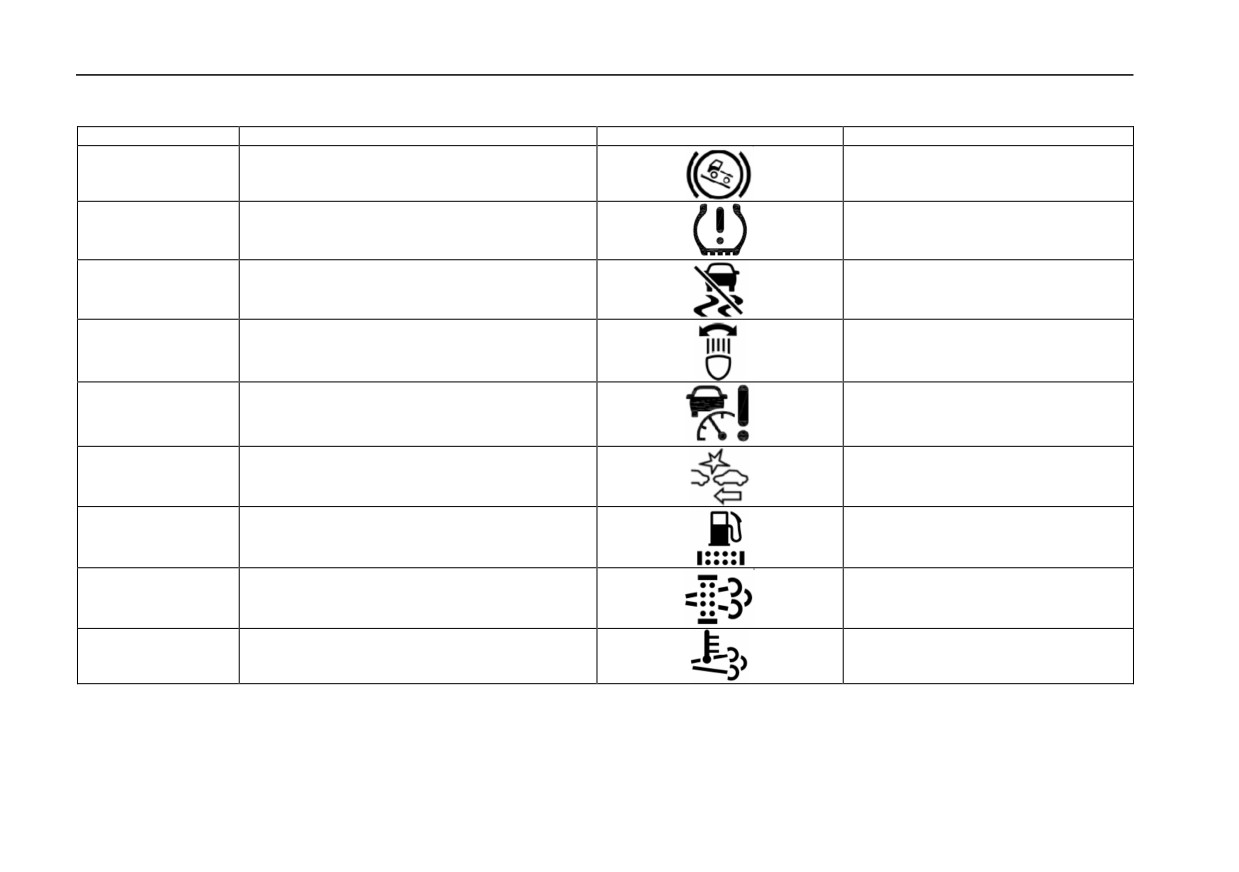

Дисплей водителя и приборная панель контрольных ламп

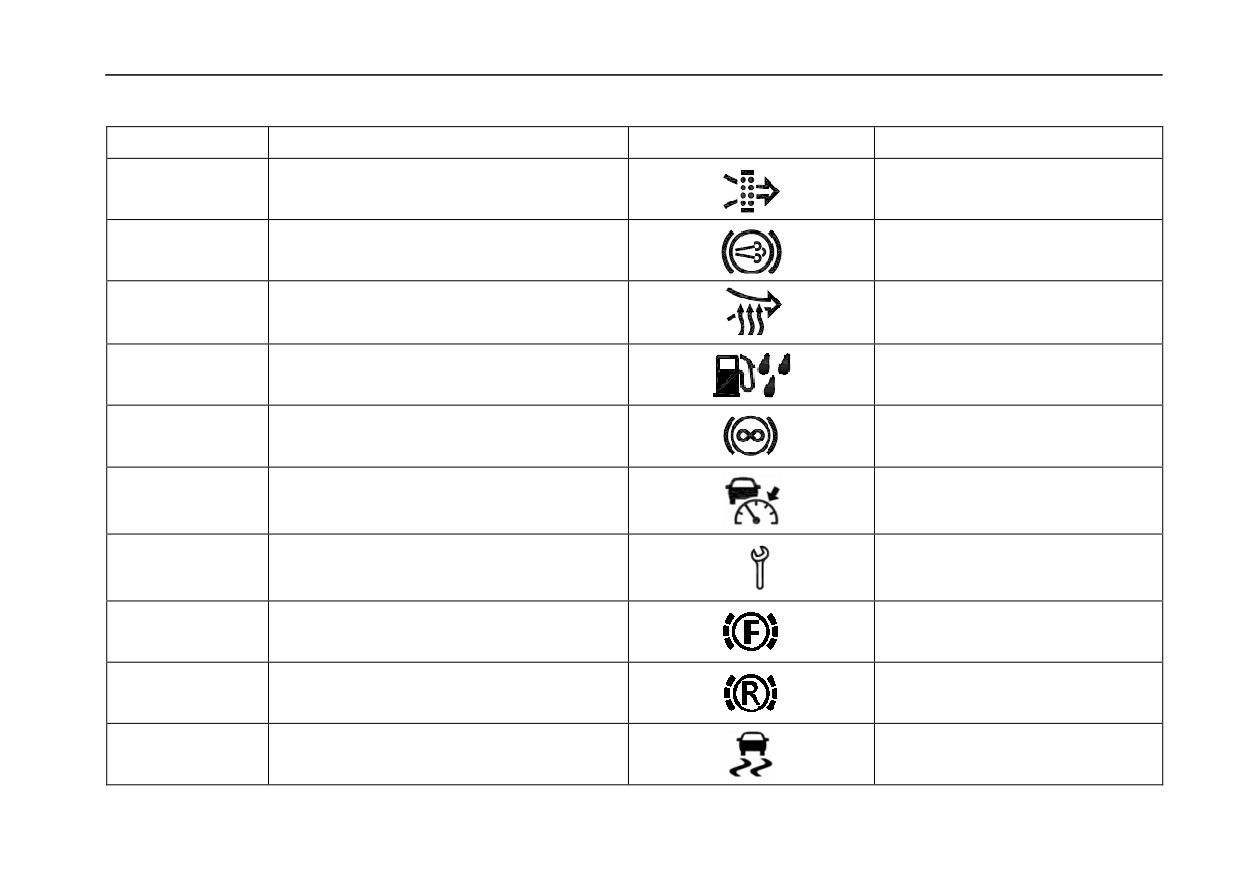

Сигнальные лампочки на дисплее водителя

Серийный номер

Описание

Символ

Цвет

Забит воздушный фильтр

белый

Тормоз-замедлитель в выпускной системе

белый

Подогрев впускного воздуха

белый

попасть воды в топливо

белый

работа замедлителя

белый

адаптивный круиз

белый

Инструкция по обслуживанию

Жѐлтый

Предупреждение о износе тормоза переднего

Жѐлтый

вала

Сигнализация о износе тормозов Заднего

Жѐлтый

моста

ESC действителен

Жѐлтый

Дисплей водителя и приборная панель контрольных ламп

Серийный номер

Описание

Символ

Цвет

Поднимись на склоне

Жѐлтый

Сигнализация о давлении шины

Жѐлтый

ESC выключен

Жѐлтый

Лампа предадаптивного освещения

Жѐлтый

Отказ системы самонастройки к крейсерской

Красный

системе

Активирован статус аварийного

Красный

предупреждения о столкновении

Забит топливный фильтр

Красный

Индикатор нагара DPF

Жѐлтый

Индикатор активной регенерации DPF

Жѐлтый

Дисплей водителя и приборная панель контрольных ламп

Давление масла в

двигателе

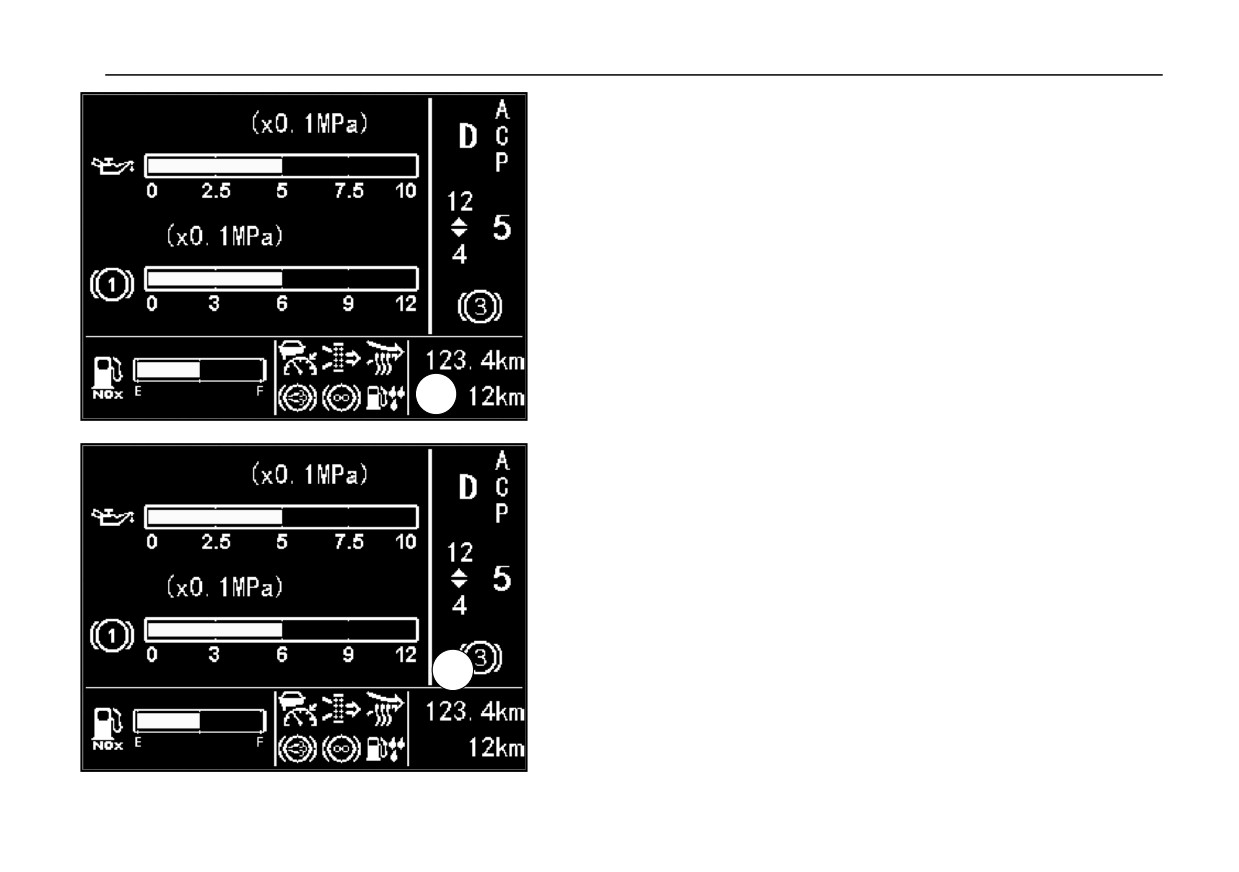

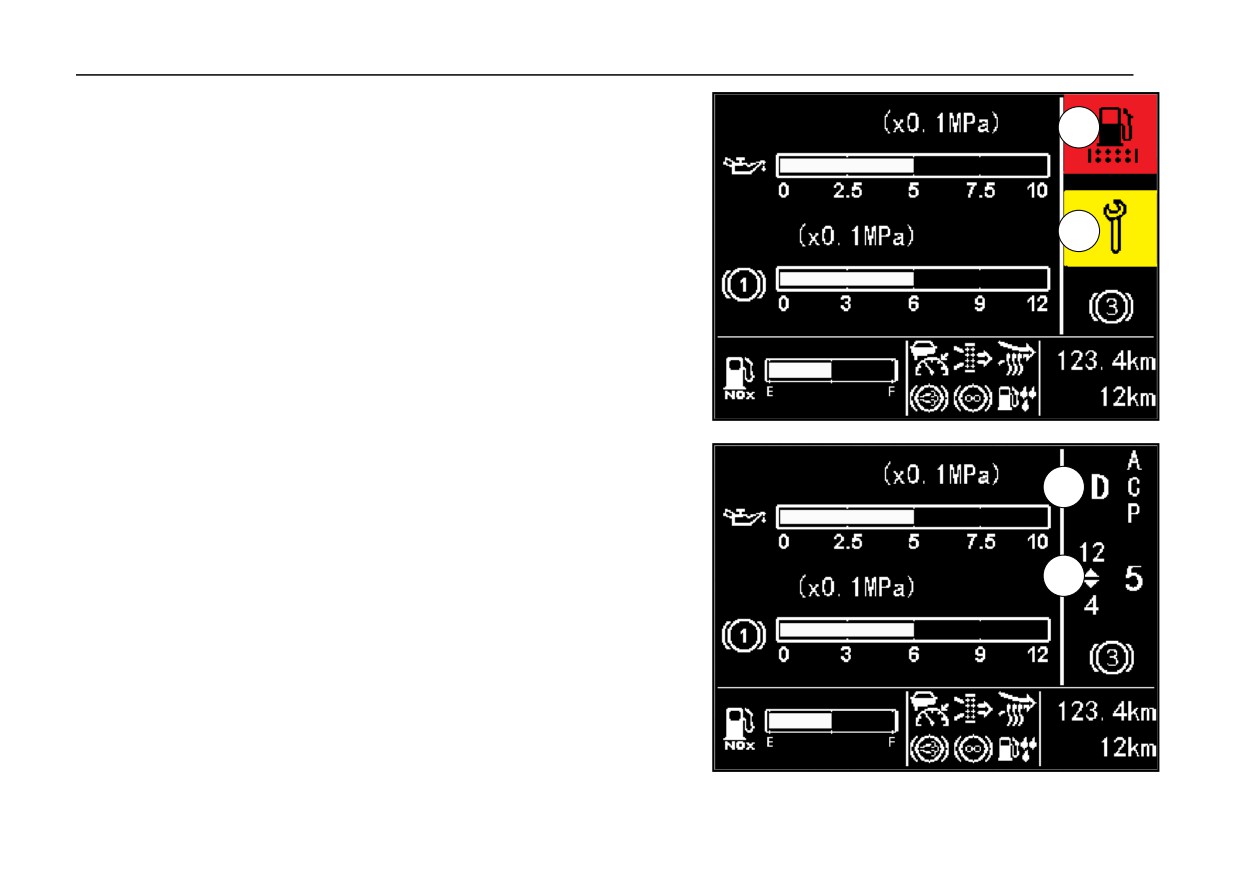

Интервал 4 дисплея водителя

Отображают общий пробег и суточный пробег.

Давление

воздуха

Интервал 5 дисплея водителя

Отображаются аварийные символы тормозной цепи 3 и тормозной цепи 4, а на

схеме показано, что неисправна тормозная цепь 3. Если неисправности цепей 3 и

4 возникают одновременно, они будут отображаться по очереди каждые

Давление масла в

секунды.

двигателе

Давление

воздуха

Дисплей водителя и приборная панель контрольных ламп

Давление масла в

Интервалы 6, 7 дисплея водителя

двигателе

Желтая и красная сигнальные лампы отображаются соответственно,

отображаемые символы и описания приведены в предыдущей таблице

«Сигнальные лампы на дисплее водителяª. Если имеется более одной Аварийной

лампы, она будет отображаться по очереди каждые 3 секунды.

Давление

воздуха

Когда не горит сигнал тревоги, в этом разделе отображается информация о

передаче коробки передач, когда это механическая коробка, она отображается

только в разделе 7, а когда используется АМТ или автоматическая коробка,

отображаются оба раздела 6 и 7.

Давление масла в

двигателе

Давление

воздуха

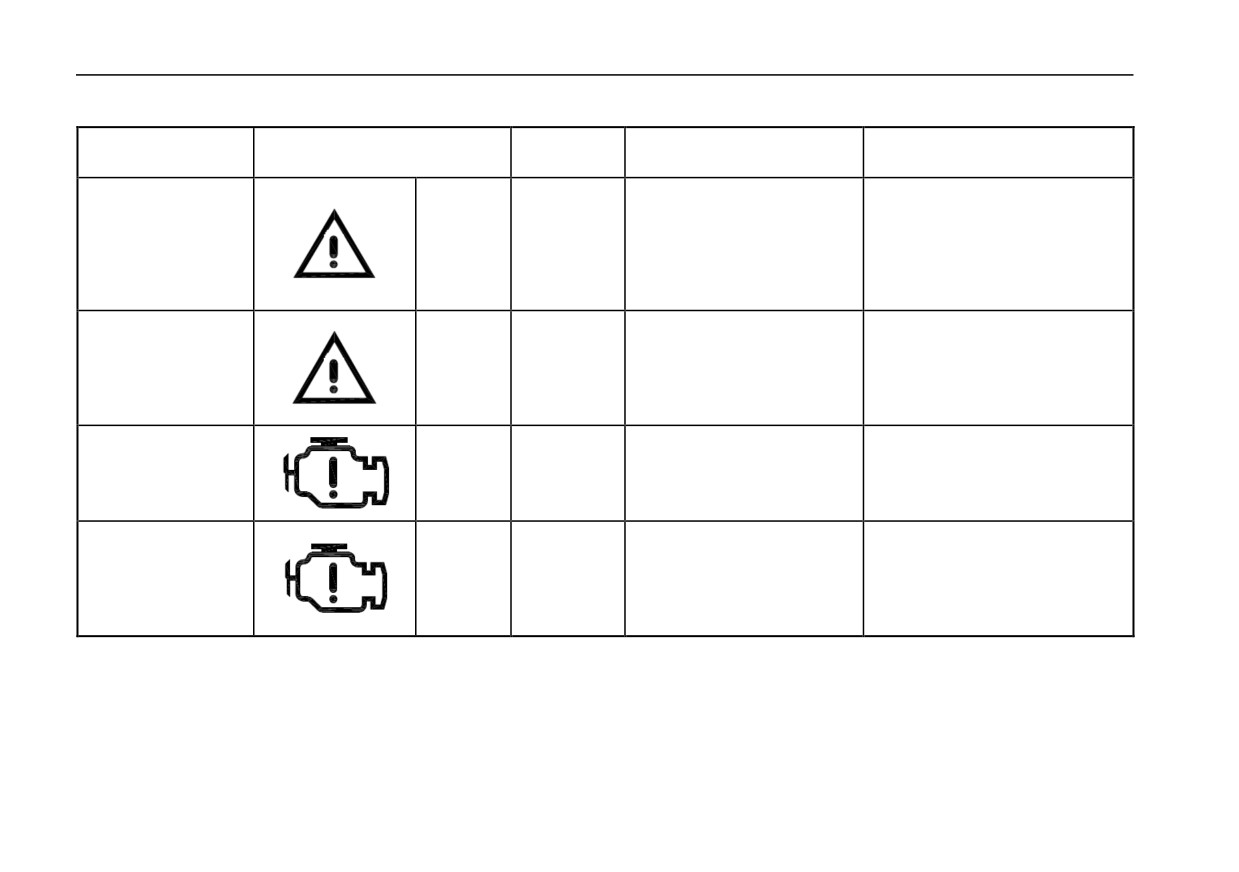

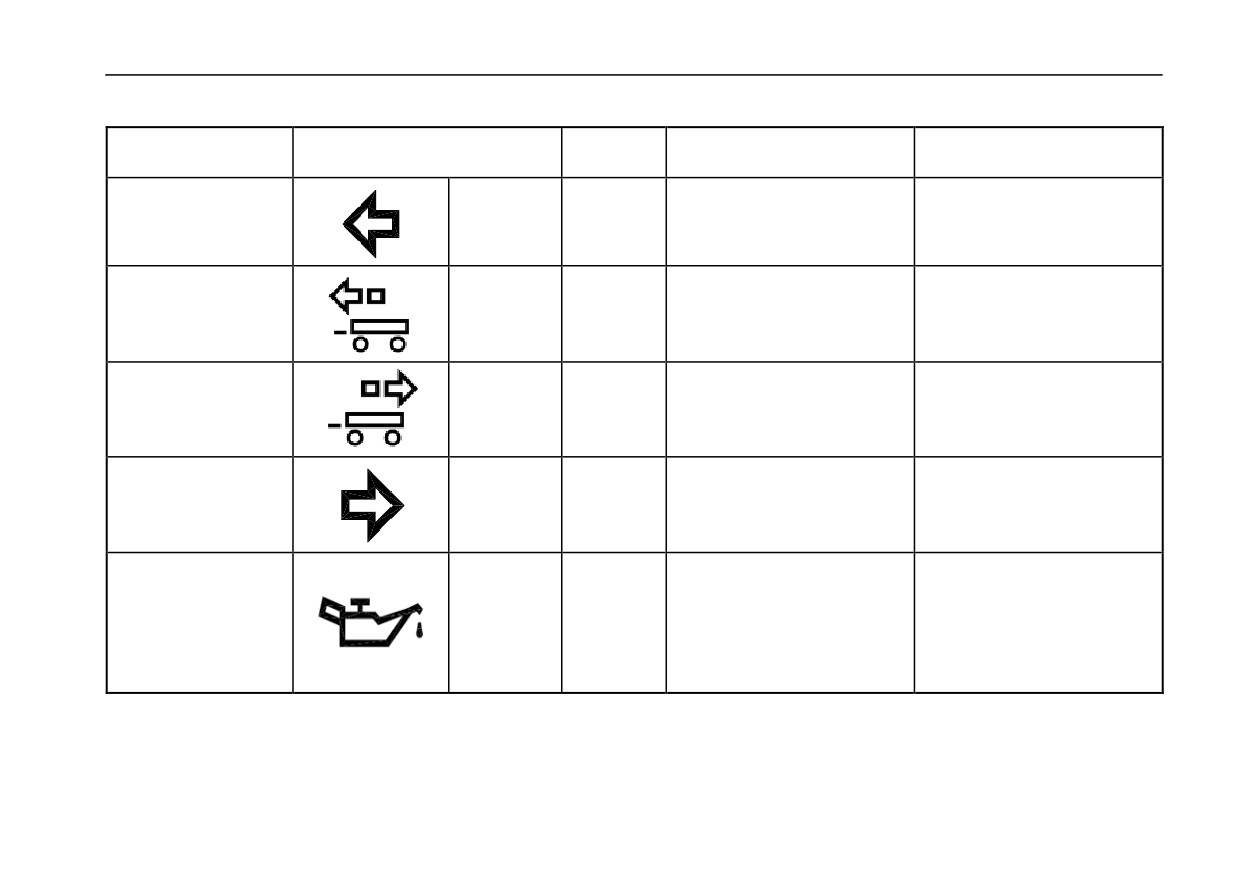

Дисплей водителя и приборная панель контрольных ламп отображают информацию

Описание

Приборная панель

Звуковой

Значение

Мнения/ дальнейшие меры

информации

контрольных ламп

сигнал

Указатель

левого

Информация

указатель

поворота основного

Зелѐный

Да

левого поворота

основного

транспортного

транспортного средства

средства

Указатель

левого

Информация

Индикатор

Зелѐный

Да

поворота прицепа

левого поворота прицепа

Индикатор правого

Информация

Индикатор

Зелѐный

Да

поворота прицепа

правого поворота прицепа

Индикатор правого

Информация

Индикатор

поворота основного

Зелѐный

Да

правого поворота

основного

автомобиля

Проверьте уровень моторного

Безопасность

— Давление

масла, залейте или слейте

Сигнализация

масла в двигателе

часть моторного масла по

давления моторного

Красный

Да

Давление моторного масла

мере необходимости или

масла

слишком низкое или слишком

немедленно обратитесь за

высокое.

помощью на СТО компании

Sinotruk .

Дисплей водителя и приборная панель контрольных ламп отображают информацию

Описание

Приборная панель

Звуковой

Значение

Мнения/ дальнейшие меры

информации

контрольных ламп

сигнал

Безопасность

 Немедленно

остановите

Предупреждающий

сопровождается включением

автомобиль и обратите внимание

знак остановки из-за

других

индикаторов

на дорожные состояния!

Красный

Да

серьезной

неисправности

или

 Немедленно обратитесь к

неисправности

аномалией

датчиков

сервисной станции компании

приборов

Sinotruk за помощью.

 Пожалуйста, водите осторожно

Символ

Информация

- загорается

и медленно.

предупреждения об

вместе

другими

Жѐлтый

нет

общей

индикаторами

 Немедленно обратитесь к

неисправности

сервисной станции компании

Sinotruk за помощью.

Предупреждение о

Информация

Немедленно

обратитесь

серьезном отказе

Красный

Да

Неисправность

системы

сервисной станции компании

двигателя

Sinotruk за помощью.

 Пожалуйста, водите осторожно

Сигнализация

Информация

и медленно.

обычного

отказа

Жѐлтый

Да

Неисправность

системы

 Немедленно обратитесь к

двигателя

сервисной станции компании

Sinotruk за помощью.

Дисплей водителя и приборная панель контрольных ламп отображают информацию

Описание

Приборная панель

Звуковой

Значение

Мнения/ дальнейшие меры

информации

контрольных ламп

сигнал

 Остановите машину немедленно и

Безопасность

- будет

обратите внимание на состояние

Аварийная

STOP

Красный

Да

сопровождаться другими

транспорта!

остановка

неисправными лампами

 Немедленно обратитесь к сервисной

станции компании Sinotruk за помощью.

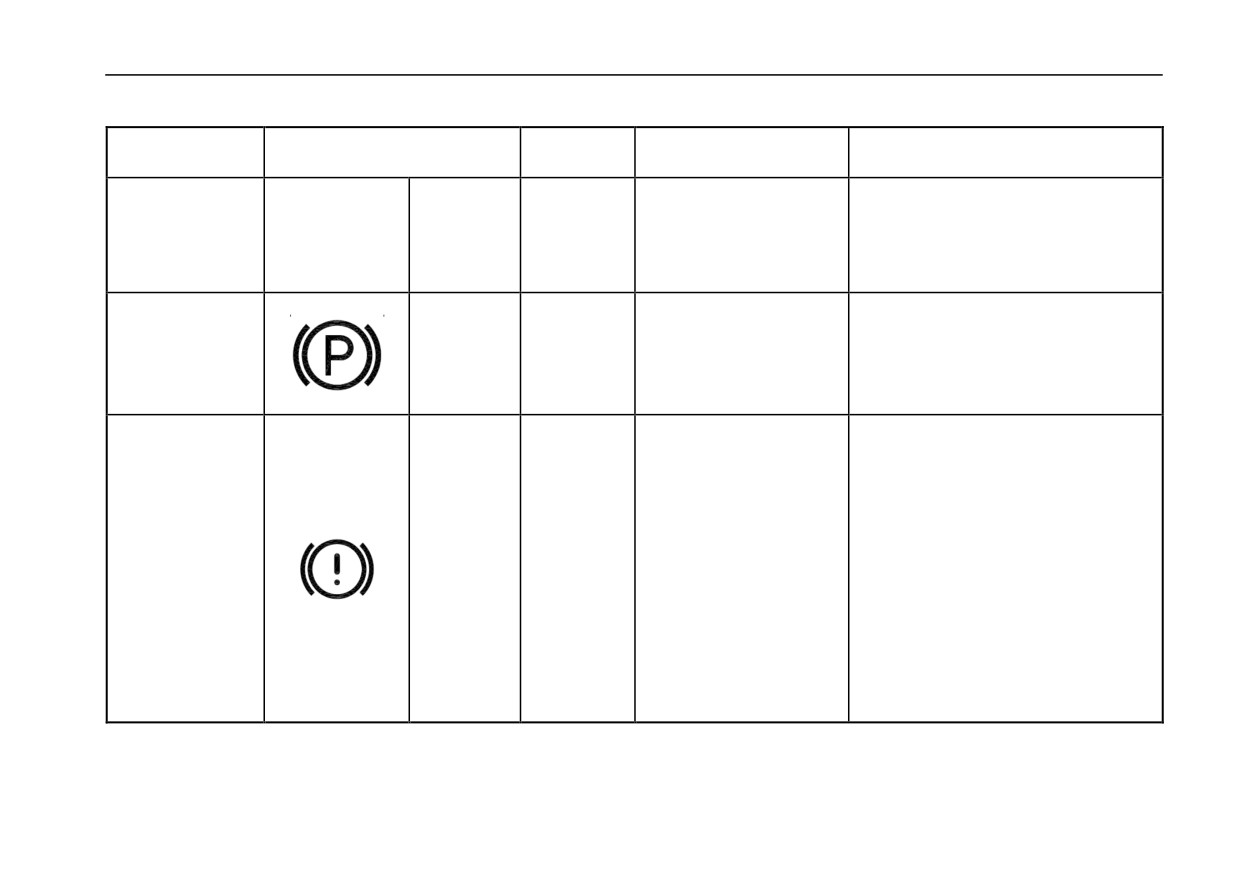

Информация - состояние

стояночного торможения,

Стояночное

скорость более 10 км / ч

Красный

Да

торможение

стояночное торможение

не снимается, будет

звуковой сигнал тревоги

Автомобиль пока не пригоден к

движению!

 Немедленно остановите автомобиль

обратите

внимание

на дорожные состояния!

Безопасность

 Вращать двигатель с высокой

Отказ тормозной

системе имеется контур с

скоростью на холостом ходу до тех пор,

Красный

Да

пока давление воздуха не достигает

системы

низким

давлением

номинального значения

(показанная

воздуха.

информация исчезла).

 Если давление воздуха в тормозном

контуре не достигает номинального

значения: не трогайте автомобиль и

обратитесь за помощью на компании

Sinotruk.

Дисплей водителя и приборная панель контрольных ламп отображают информацию

Описание

Приборная панель

Звуковой

Значение

Мнения/ дальнейшие меры

информации

контрольных ламп

сигнал

Станция технического обслуживания

— пневматическая подвеска с

электронным управлением

 Пожалуйста,

водите

Пневмоподвеска

электронным

Сигнализация

осторожно и медленно.

управлением (ECAS)

пневматической

Красный

нет

 Немедленно обратитесь к

Если рама опущена: меньший

подвески

сервисной станции компании

тормозной эффект.

Sinotruk за помощью.

Если рама поднята над местом

движения:

существует

опасность

повреждения амортизаторов.

Немедленно обратитесь к

Серьезный отказ

Информация

Серьезный отказ

Красный

нет

сервисной станции компании

замедлителя

Sinotruk за помощью.

 Пожалуйста,

водите

Общая

осторожно и медленно.

неисправность

Жѐлтый

нет

Сообщение - неисправность ретардера

ретардера

 Запросите

помощь у

компании Sinotruk.

ближний свет

Зелѐный

нет

Сообщение - ближний свет включен

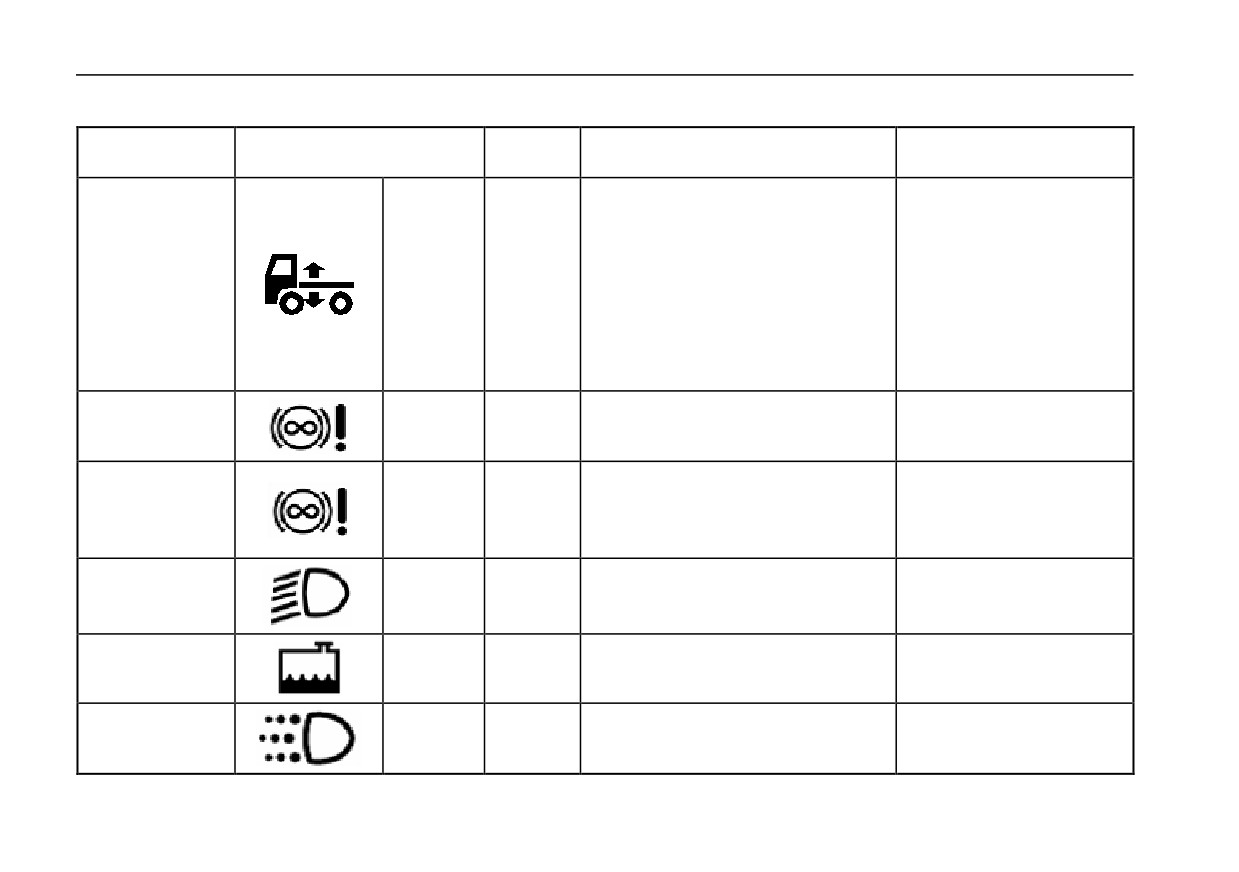

Низкий уровень

Пожалуйста,

добавляйте

Сообщение - слишком низкий уровень

охлаждающей

Красный

Да

охлаждающую

жидкость

охлаждающей жидкости двигателя

жидкости

вовремя.

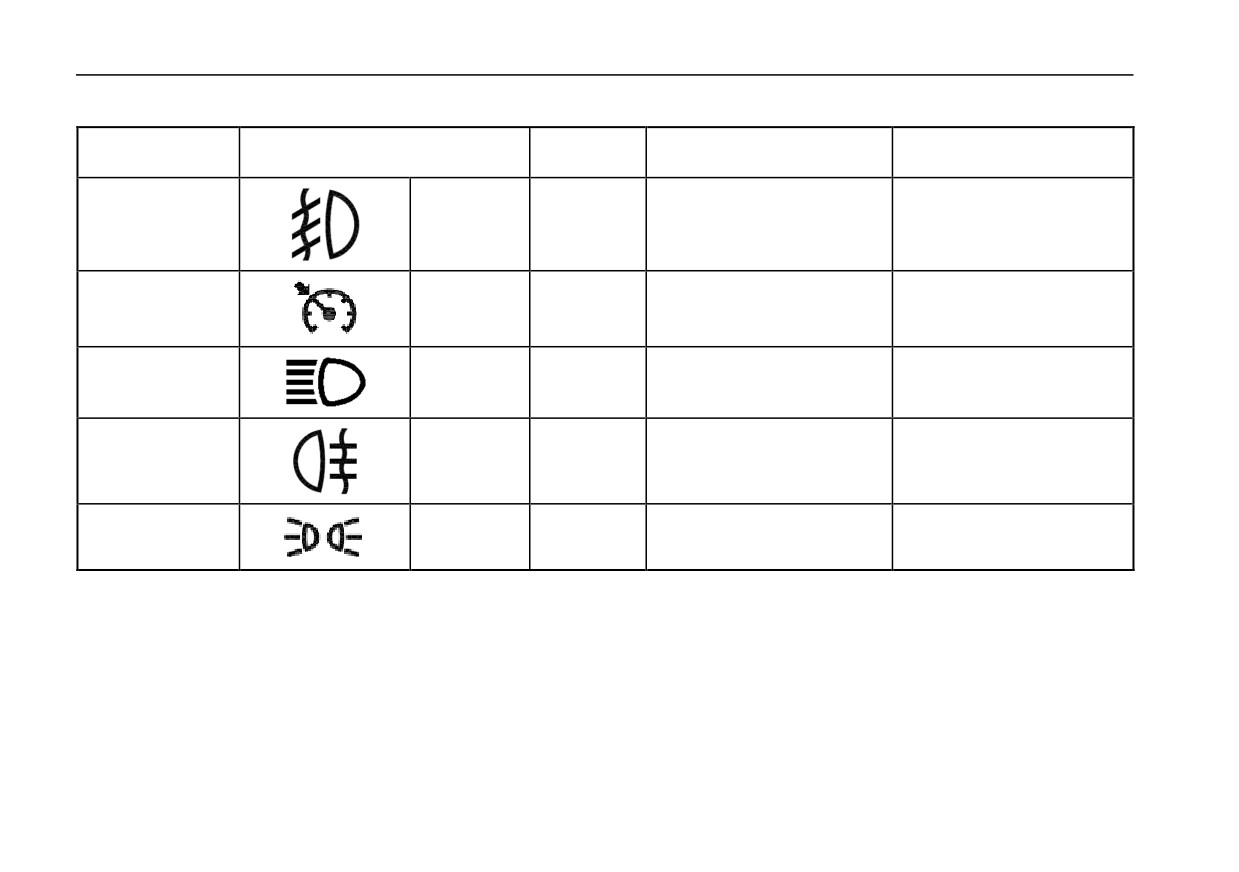

Дневные ходовые

Информация - дневные ходовые огни

Зелѐный

нет

огни

включены

Дисплей водителя и приборная панель контрольных ламп отображают информацию

Описание

Приборная панель контрольных

Звуковой

Мнения/ дальнейшие

Значение

информации

ламп

сигнал

меры

Безопасность — замок кабины

Кабина не полностью заперта. По

Кабина

не

Правильно

заприте

Красный

Да

крайней мере, один из контактных

заперта

кабину.

датчиков системы запирания

кабины разомкнут.

Информация

при работе

Редуктор отбора

желтый/красный

Да

коробки отбора мощности горит

мощности 1

желтая сигнальная лампочка. В

это время, если скорость

Снизить скорость

автомобиля превышает 30 км/ч, а

автомобиля и обороты.

скорость вращения превышает

Механизм отбора

желтый/красный

Да

1900 об/мин, мигает красная

мощности 2

сигнальная лампочка и будет

звуковая сигнализация.

низкий уровень

Жѐлтый

нет

мочевины

Инструкция по

Жѐлтый

нет

работе АSR

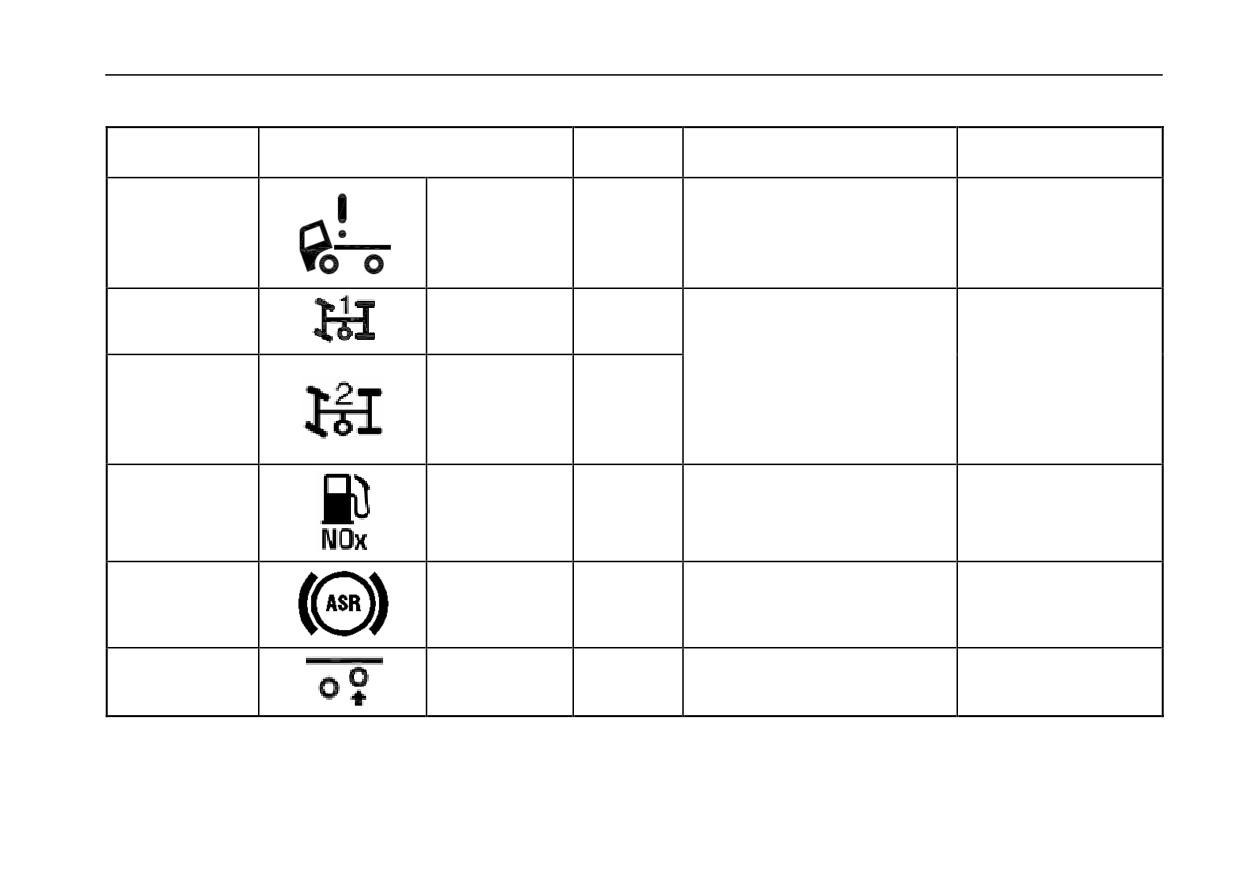

Информация - подъемный мост

Подъемный мост

Зелѐный

нет

поднимает

Дисплей водителя и приборная панель контрольных ламп отображают информацию

Описание

Приборная панель контрольных

Звуковой

Значение

Мнения/ дальнейшие меры

информации

ламп

сигнал

Передний

Информация

Передний

противотуманный

Зелѐный

нет

противотуманный

фонарь

включен

Информация - Транспортное

Круиз

Зелѐный

нет

средство движется

Информация - Дальний свет

Дальний свет

Синий

нет

включен

Задний

Информация

Задний

противотуманный

Жѐлтый

нет

противотуманный

фонарь

включен

Информация

свет

Маленькие огни

Зелѐный

нет

местоположения включен

Дисплей водителя и приборная панель контрольных ламп отображают информацию

Описание

Приборная панель

Звуковой

Значение

Мнения/ дальнейшие меры

информации

контрольных ламп

сигнал

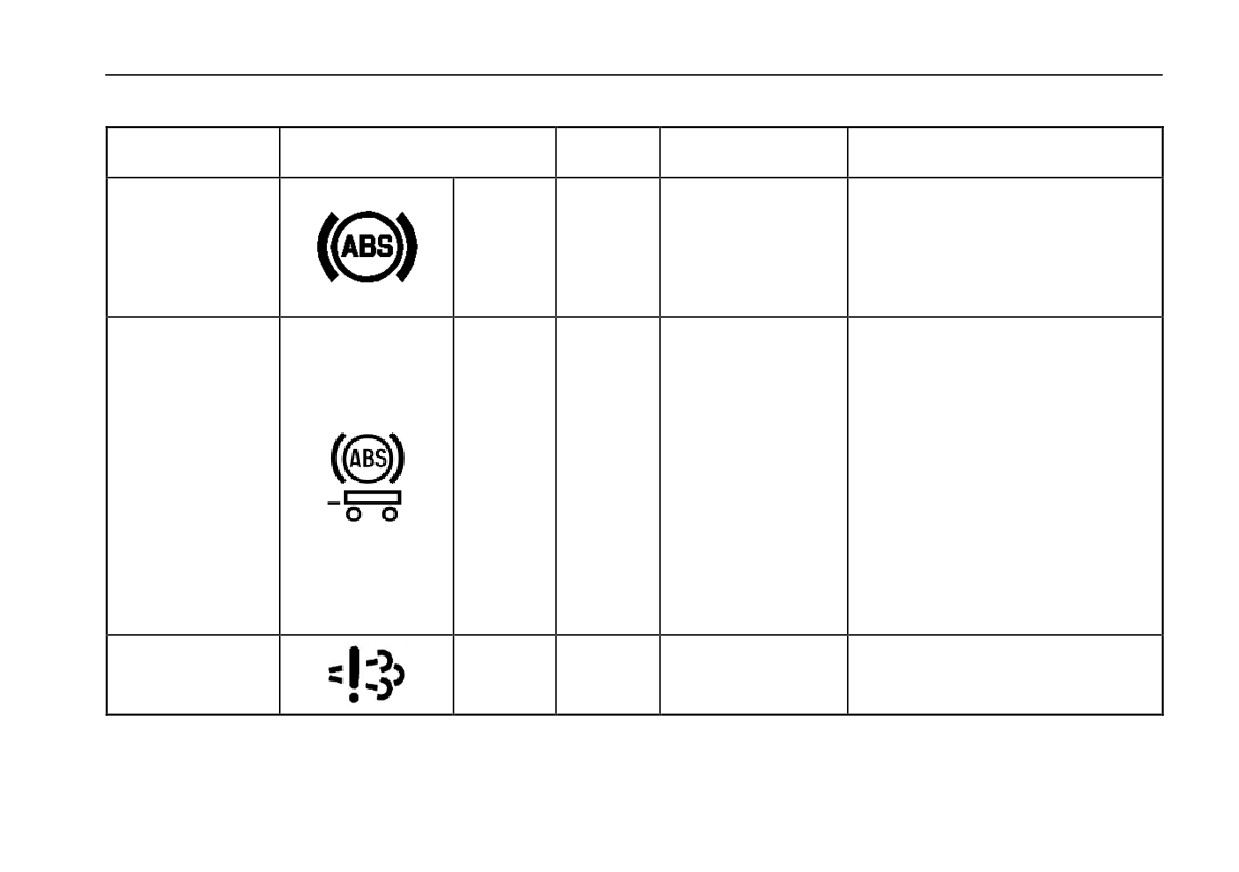

Пожалуйста, водите автомобиль

медленно и осторожно!

Сигнализация

Информация

 Тенденция блокировки колес растет.

основного

Жѐлтый

нет

система

ABS

Пожалуйста, тормозите осторожно.

автомобиля ABS

неисправна

 Немедленно обратитесь к сервисной

станции компании Sinotruk за помощью.

Пожалуйста, водите автомобиль

медленно и осторожно!

 Тенденция блокировки колес растет.

Пожалуйста, тормозите осторожно.

 Проверить штекерное соединение

между тягачом и прицепом; При

Информация - ABS

необходимости, очистите штекер,

Сигнализация

ABS

Только

Жѐлтый

нет

чтобы

обеспечить

надежное

прицепа

имеется частичная

соединение.

функция

 Проверьте

соединительный

кабель между тягачом и прицепом и

при необходимости замените новым

соединительным кабелем.

 Немедленно обратитесь к сервисной

станции компании Sinotruk за помощью.

Аварийный сигнал

Информация

Немедленно обратитесь к сервисной

чрезмерного

Жѐлтый

нет

Превышение

станции компании Sinotruk за помощью.

выброса

пределов выбросов

Дисплей водителя и приборная панель контрольных ламп отображают информацию

Описание

Приборная панель

Звуковой

Значение

Мнения/ дальнейшие меры

информации

контрольных ламп

сигнал

превышение

Функция - Двигатель

Включите повышенную

скорости

Красный

Да

Частота вращения двигателя

передачу или

двигайтесь

двигателя

превышает заданное значение.

медленнее!

Функция- контроль ремней

Неисправность

безопасности

Водители должны пристегнуть

ремня

Красный

нет

Водитель не пристегнут ремнем

ремни безопасности.

безопасности

безопасности.

Превышение

Функция - скорость автомобиля

скорости

Жѐлтый

нет

превышает

установленное

Снизьте скорость движения!

автомобиля

значение.

Информация

коробка

Пониженная

Зелѐный

нет

передач находится

в зоне

передача

пониженной передачи

 Переключитесь на более низкую

Пункт

сервисного

передачу,

чтобы

улучшить

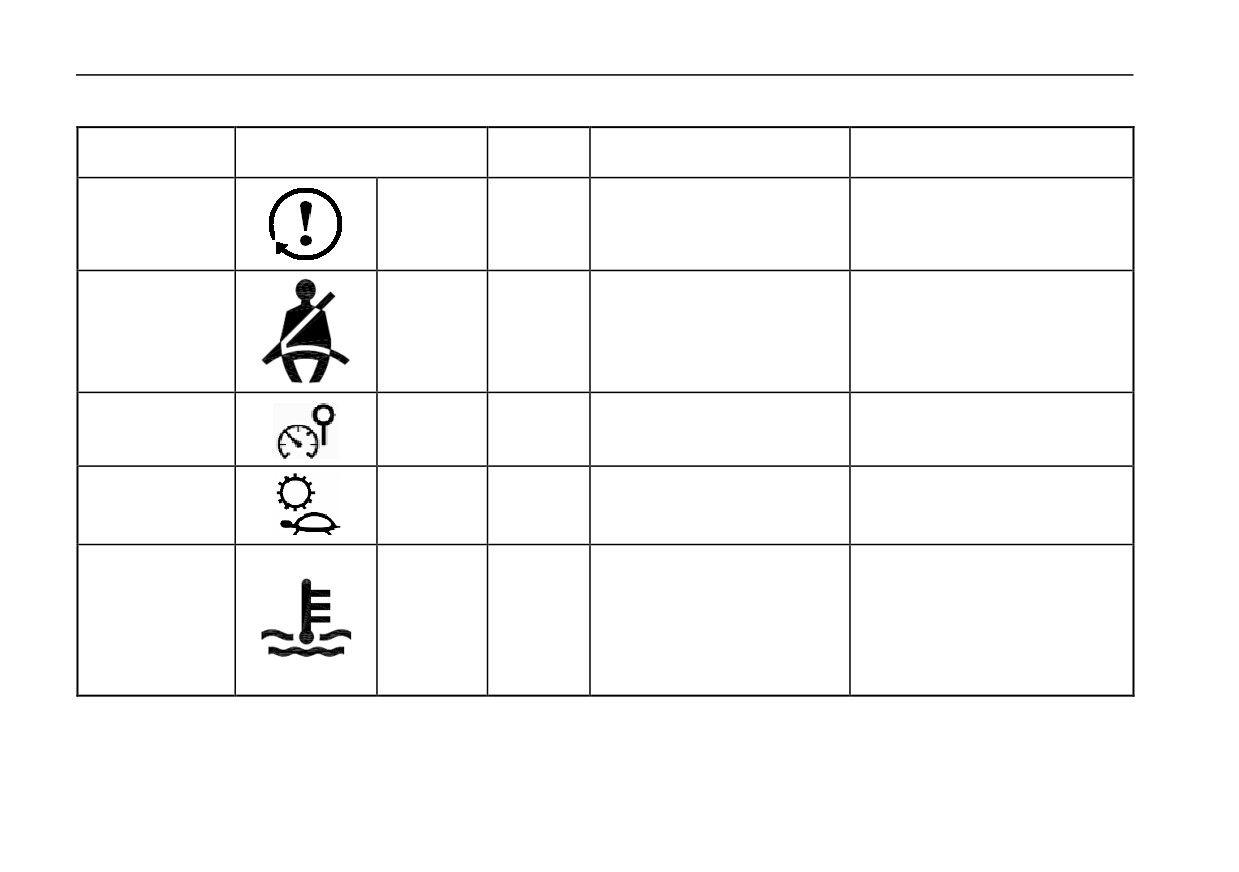

Высокая

обслуживания-

слишком

охлаждение двигателя.

температура

Красный

нет

высокая

температура

охлаждающей

 Проверьте

уровень

охлаждающей

жидкости

охлаждающей жидкости и при

двигателя

необходимости

долейте

охлаждающую жидкость.

Дисплей водителя и приборная панель контрольных ламп отображают информацию

Описание

Приборная панель

Звуковой

Значение

Мнения/ дальнейшие меры

информации

контрольных ламп

сигнал

Безопасность

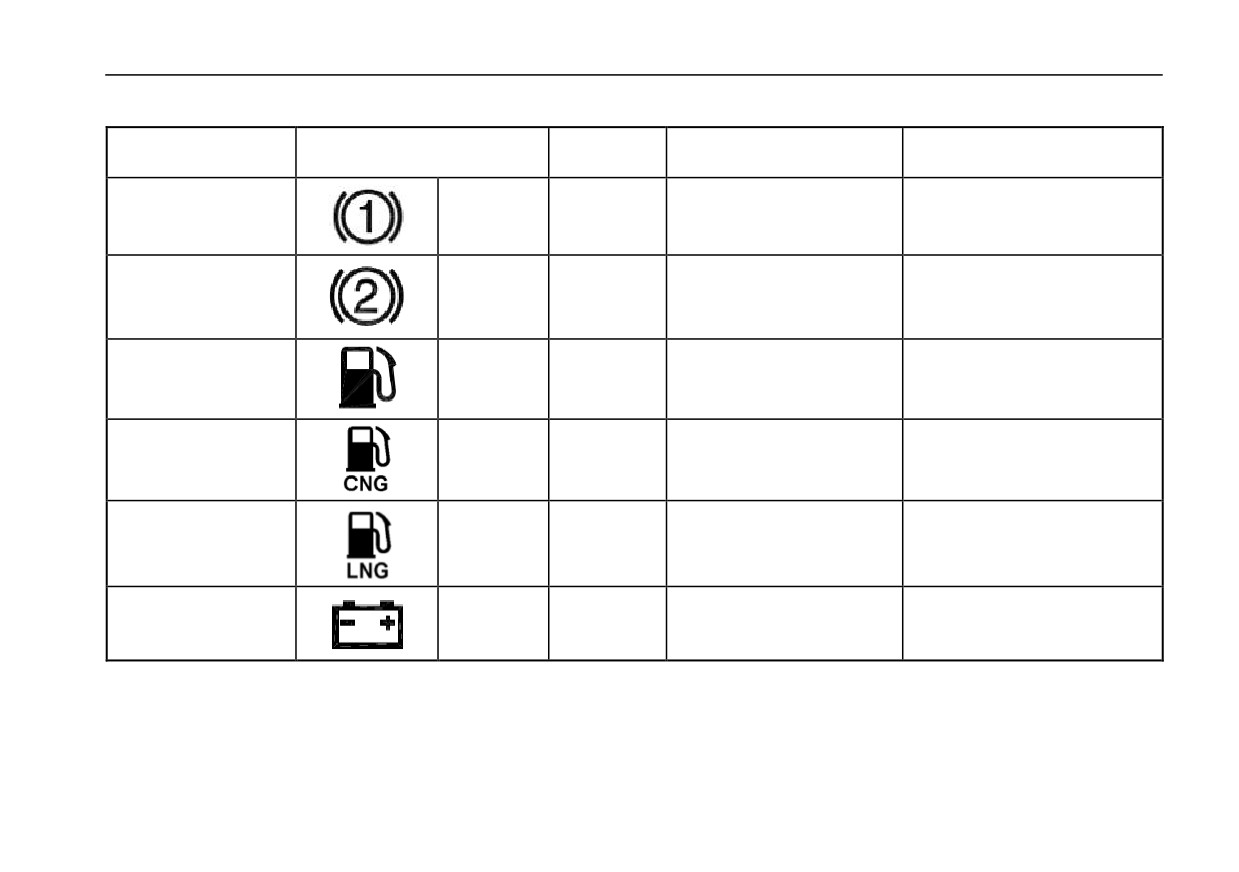

Индикация давления

Зелѐный

нет

Индикация давления воздуха

воздуха 1

в тормозном контуре 1

Безопасность

Индикация давления

Зелѐный

нет

Индикация давления воздуха

воздуха 2

в тормозном контуре 2

Информация

Низкий

Низкое топливо

Жѐлтый

нет

Заправить топливом.

уровень топлива

Низкий CNG

Жѐлтый

нет

Информация - низкий CNG

Добавьте CNG.

Низкий LNG

Жѐлтый

нет

Информация - низкий LNG

Добавьте LNG.

Сигнализация низкого

Станция

технического

Немедленно обратитесь к

(высокого)

Красный

Да

обслуживания

-контроль

сервисной станции компании

напряжения

зарядки

Sinotruk за помощью.

Левый пакетный выключатель

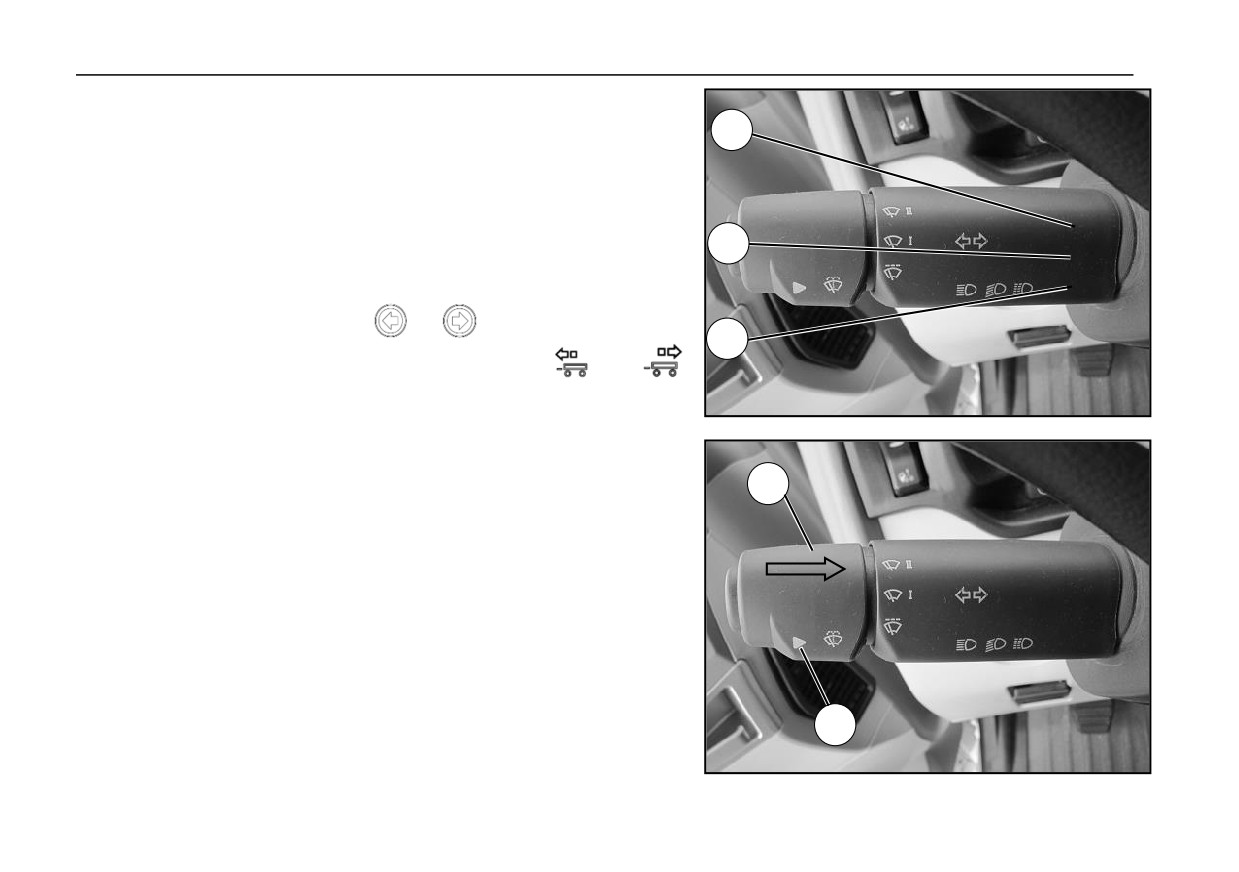

Левый пакетный выключатель расположен на левой стороне рулевой колонки под

рулевым колесом.

① Указывает на правый поворот ② Указывает на левый поворот

Указывает левый/правый поворот

Поверните левый пакетный выключатель в положение ②/①, при этом замигают

указатели левого/правого поворота

напанели приборов. Если

прицеп подключен, индикатор прицепа / на той же стороне

также

будет мигать. Когда рулевое колесо вернется в положение, позволяющее

автомобилю двигаться прямо, левый пакетный выключатель автоматически

вернется в положение 0.

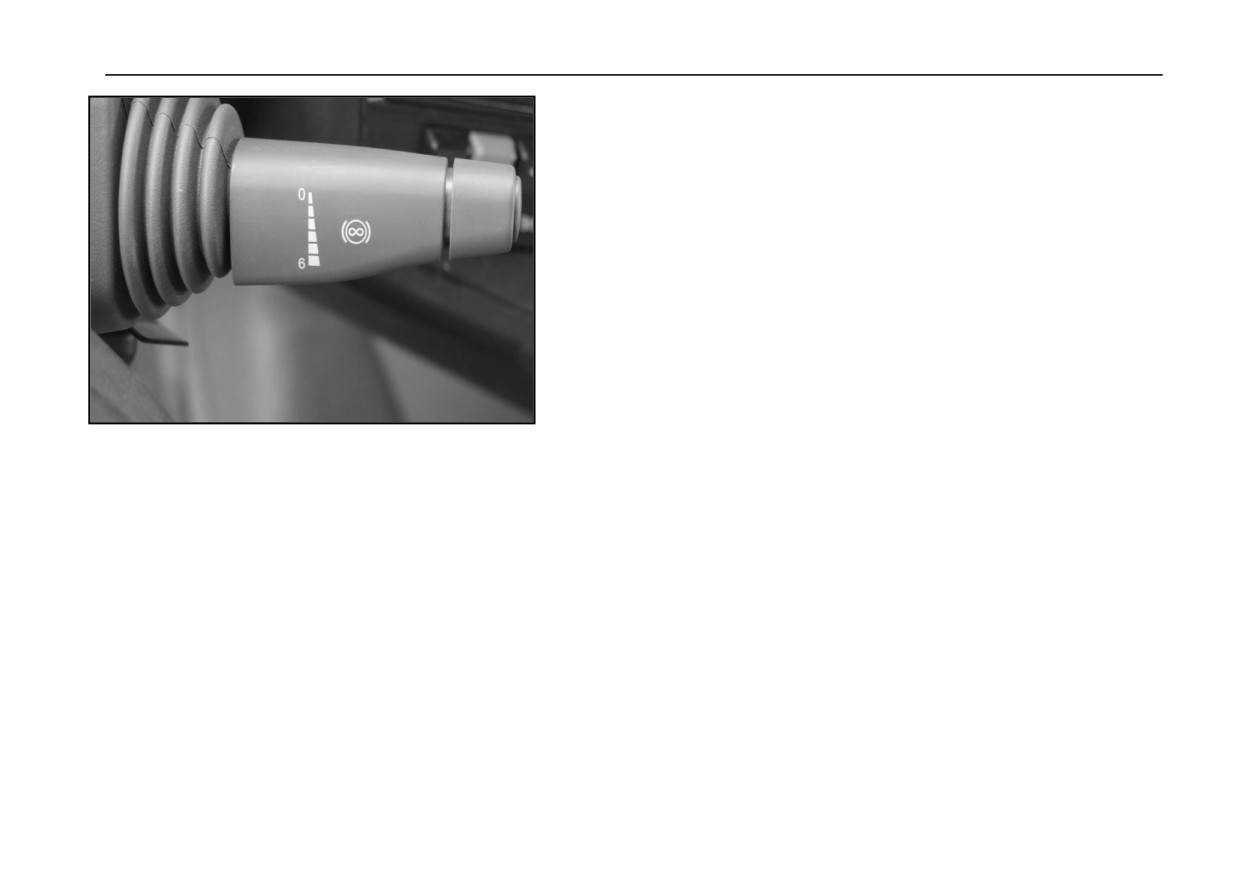

Стеклоочиститель лобового стекла

Когда стрелка ③ на рукоятке находится в положении, показанном на рисунке, это

означает «закрыть стеклоочиститель лобового стеклаª, а в порядке возрастания

— «прерывистый режим работы стеклоочистителяª, «обычный режим работы

стеклоочистителяª и «быстрый режим работы стеклоочистителяª.

Мойка лобового стекла

 Кратковременно (до 1 с) нажмите кнопку ④ до конца один раз, и система

омывателя ветрового стекла распылит один омывающую жидкость и один цикл

стеклоочистителя на ветровое стекло; Коротко (более 1 сек.) нажмите кнопку ④

до конца один раз, и система омывателя ветрового стекла трижды распылит

омывающую жидкость и три раза очистит ветровое стекло.

 Нажмите кнопку ④ до конца и удерживайте, очищающая система ветрового

стекла непрерывно распыляет моющий раствор и циркулирует воду для очистки

ветрового стелка .

Ключ-выключатель

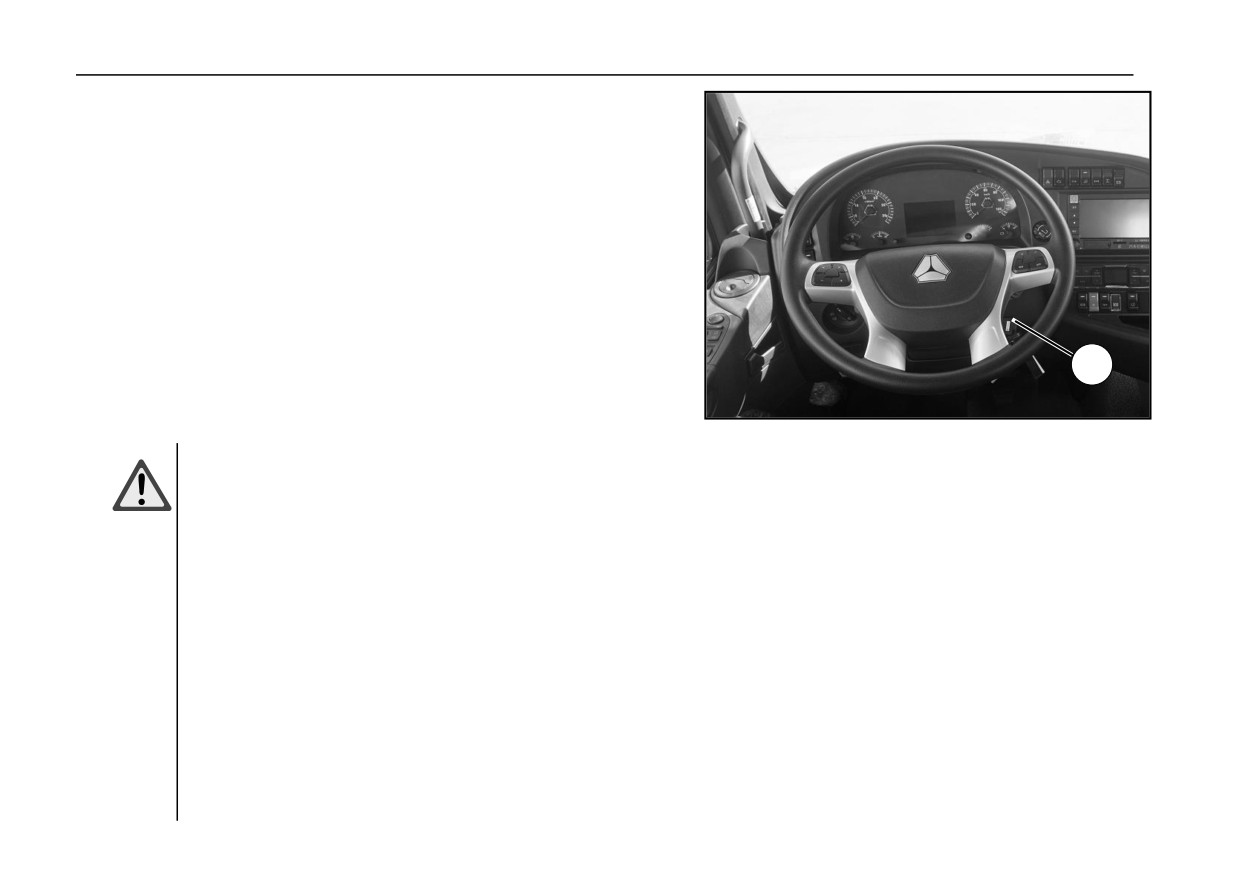

Ключ-выключатель① расположен с правой стороны рулевой колонки.

 Ключ помещается в положение «0ª, питание целой машины прекращается, и

ключ можно вытащить.

 Ключ помещается в положение «Ⅰª для подключения электрооборудования,

когда автомобиль припаркован.

 Ключ зажигания должен находиться в положении

«Ⅱª, положение для

вождения.

 Вставьте ключ в положение «Ⅲª, чтобы запустить двигатель.

Предупреждение!

- При запуске двигателя необходимо повернуть ключ в

положение «Ⅲª, после запуска ключ автоматически

вернется в положение «Ⅱ».

- Если снова запустить двигатель, следует сначала повернуть

ключ в положение «0ª, а затем повернуть ключ в положение

«Ⅲ».

- Во время движения нельзя повѐртывать ключевой

переключатель в положение «0ª.

- Когда вы выходите из автомобиля хоть ненадолго, нужно

вынимать ключ. В противном случае посторонние лица могут

запустить двигатель и управлять автомобилем.

100

Кнопки на руль

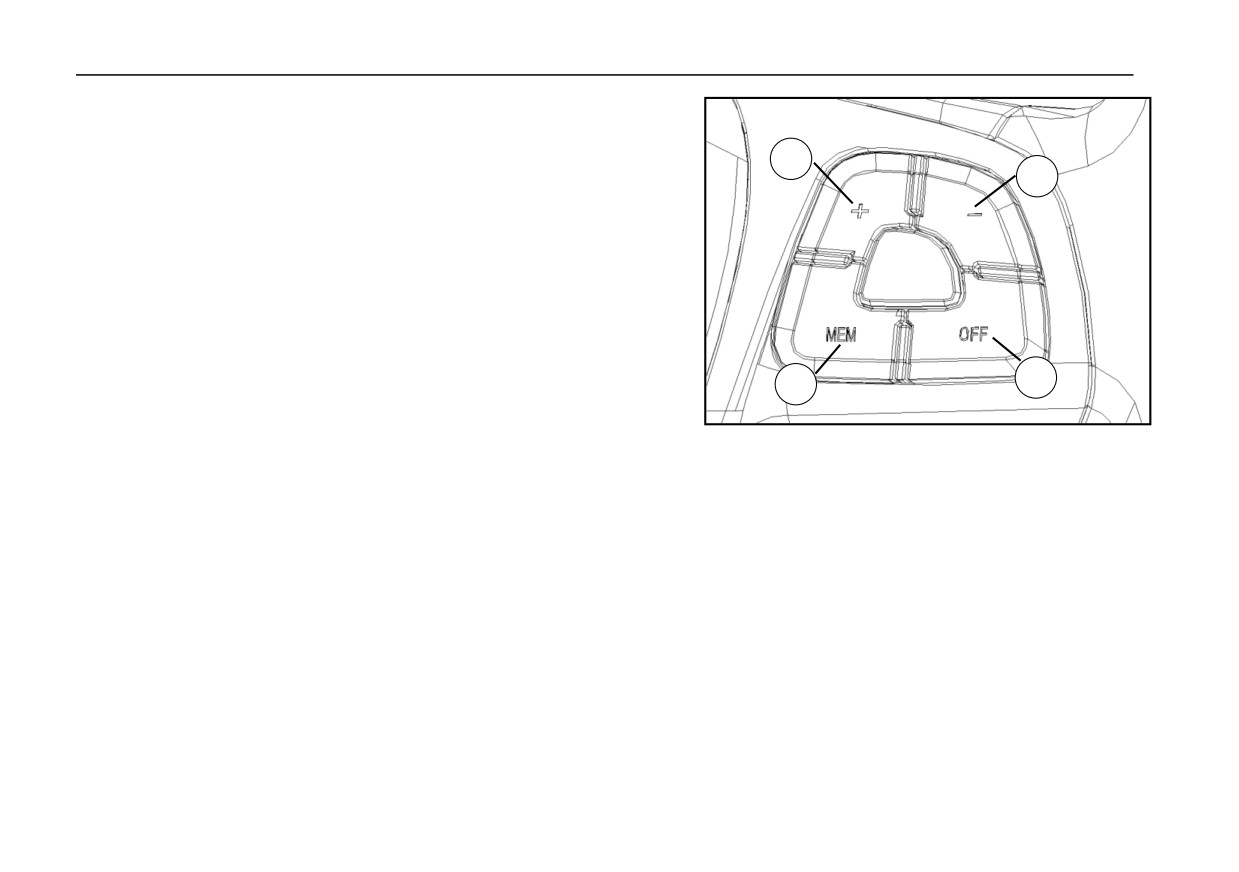

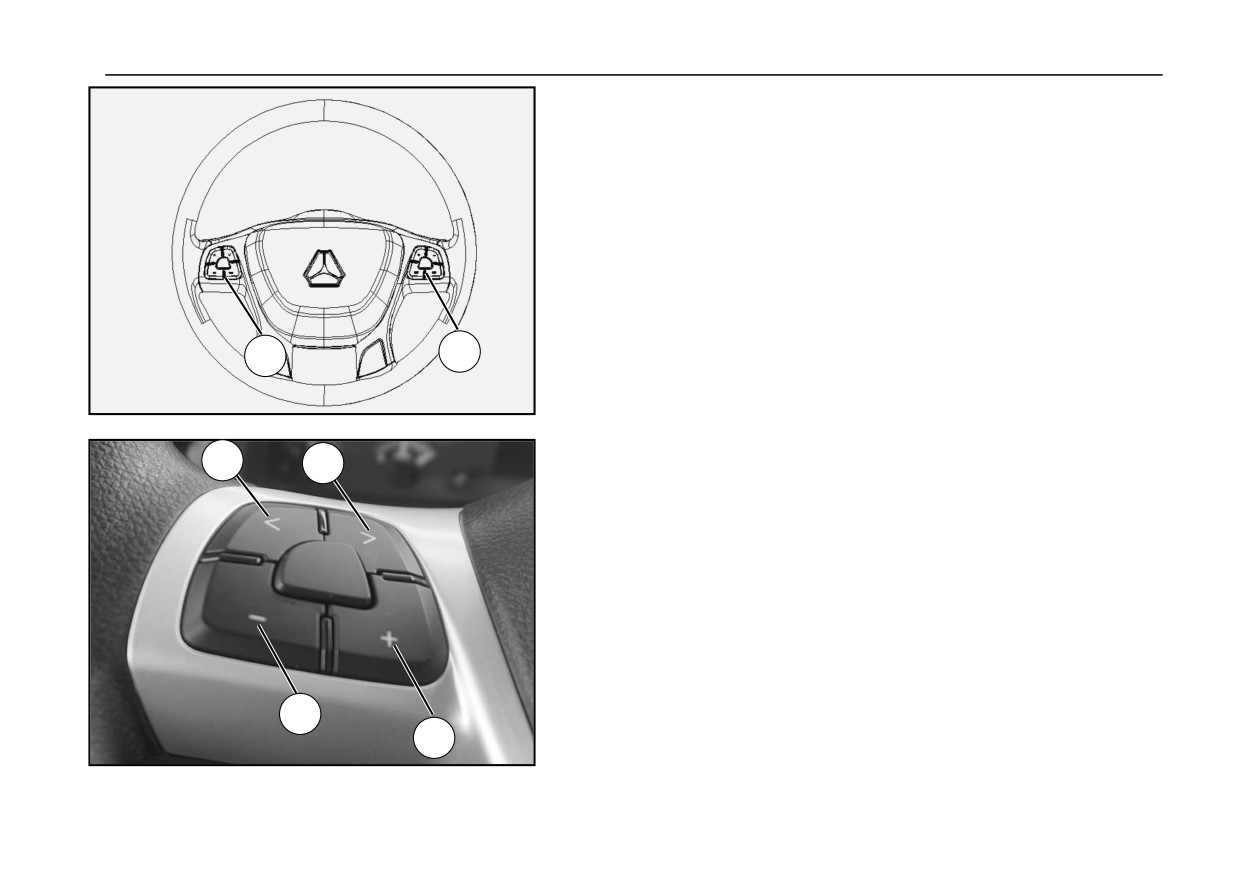

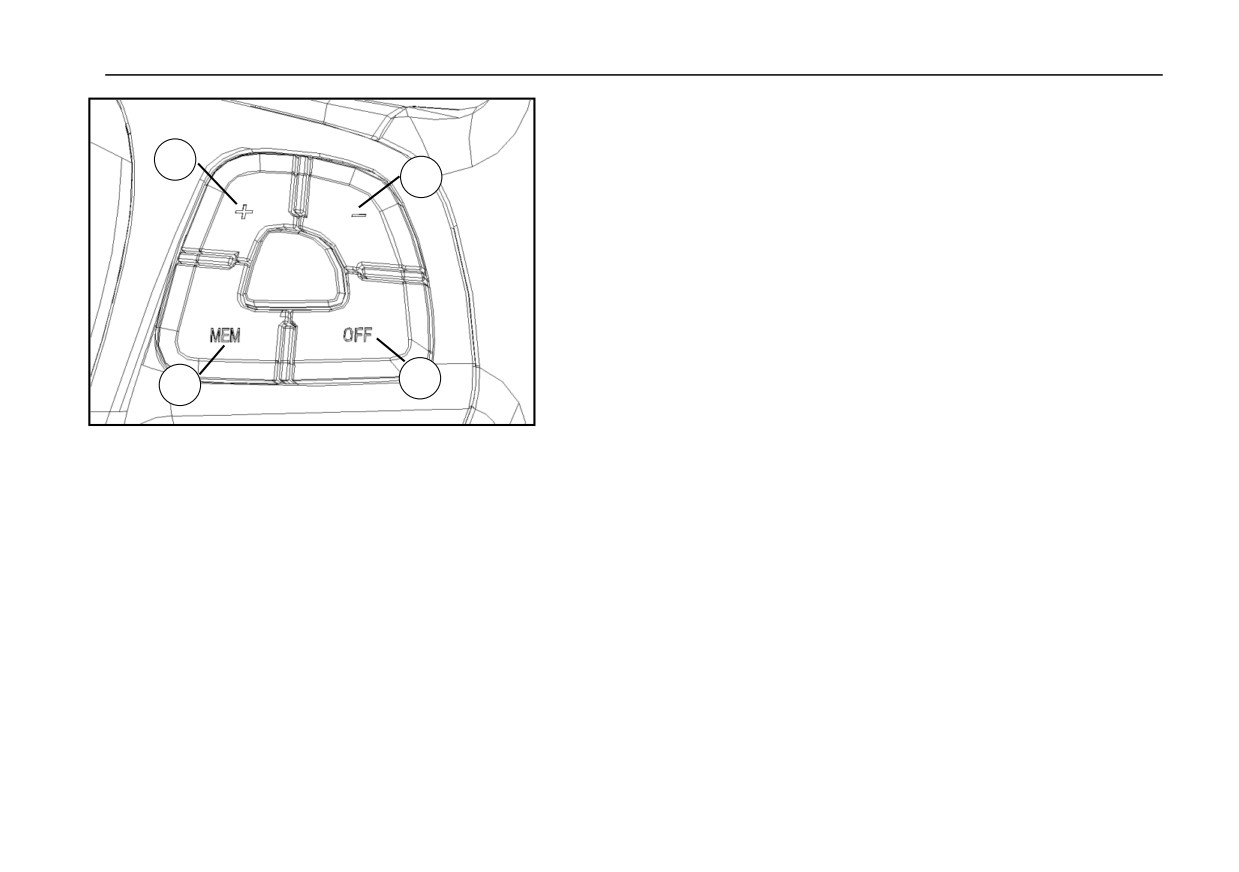

Клавиша на рулевом колесе b (правая сторона)

 Клавиша ⑤: клавиша Set+

 Клавиша ⑥: клавиша Set-

 Клавиша ⑦: клавиша памяти и восстановления (MEM)

 Клавиша ⑧: клавиша (OFF) для выключения

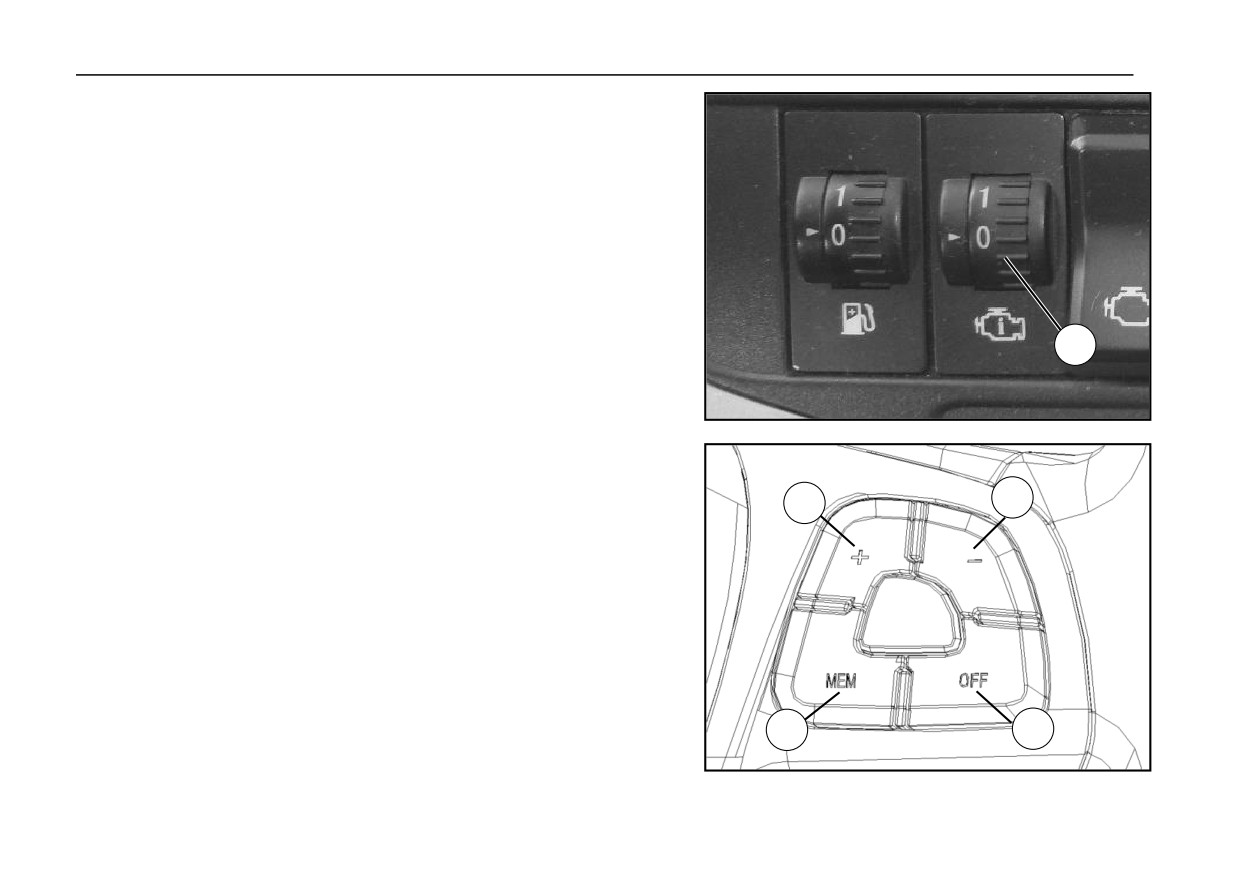

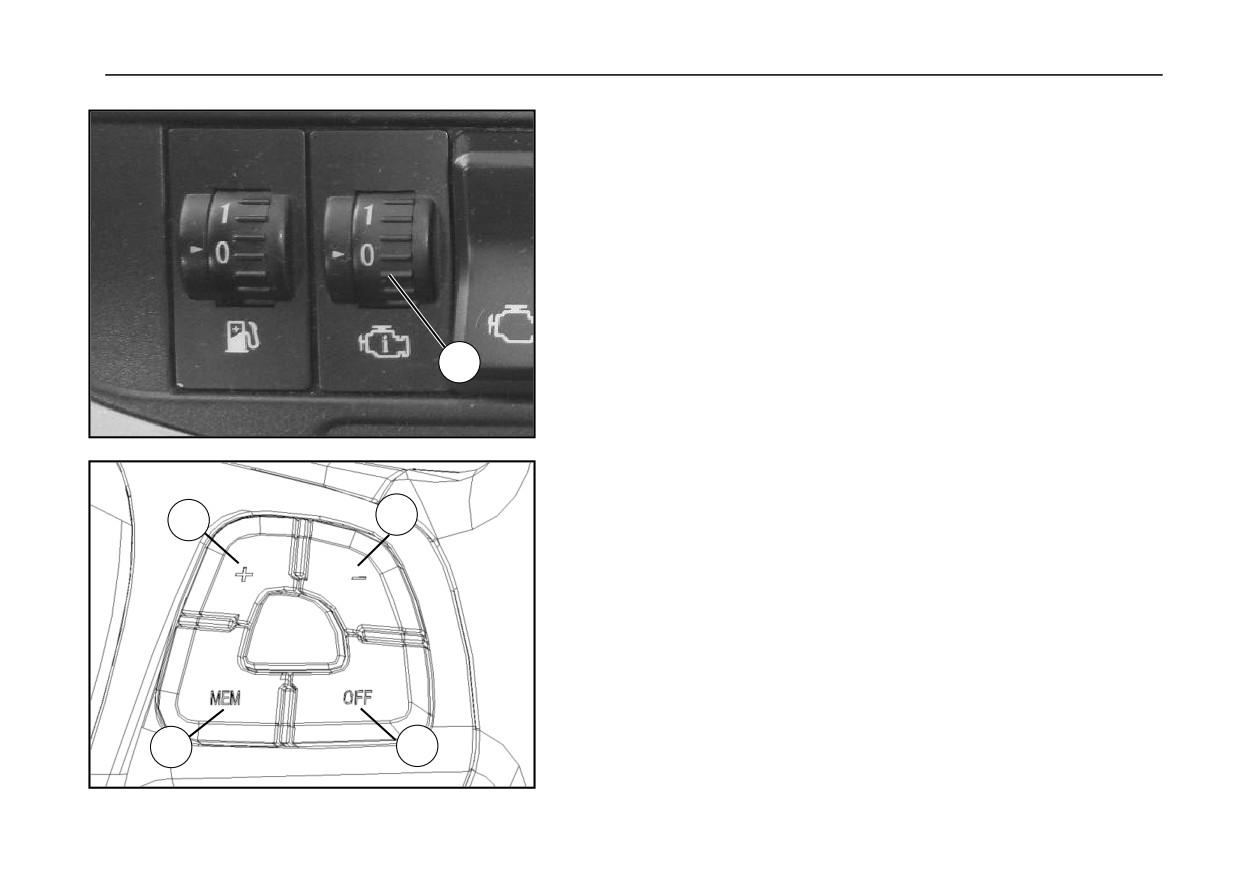

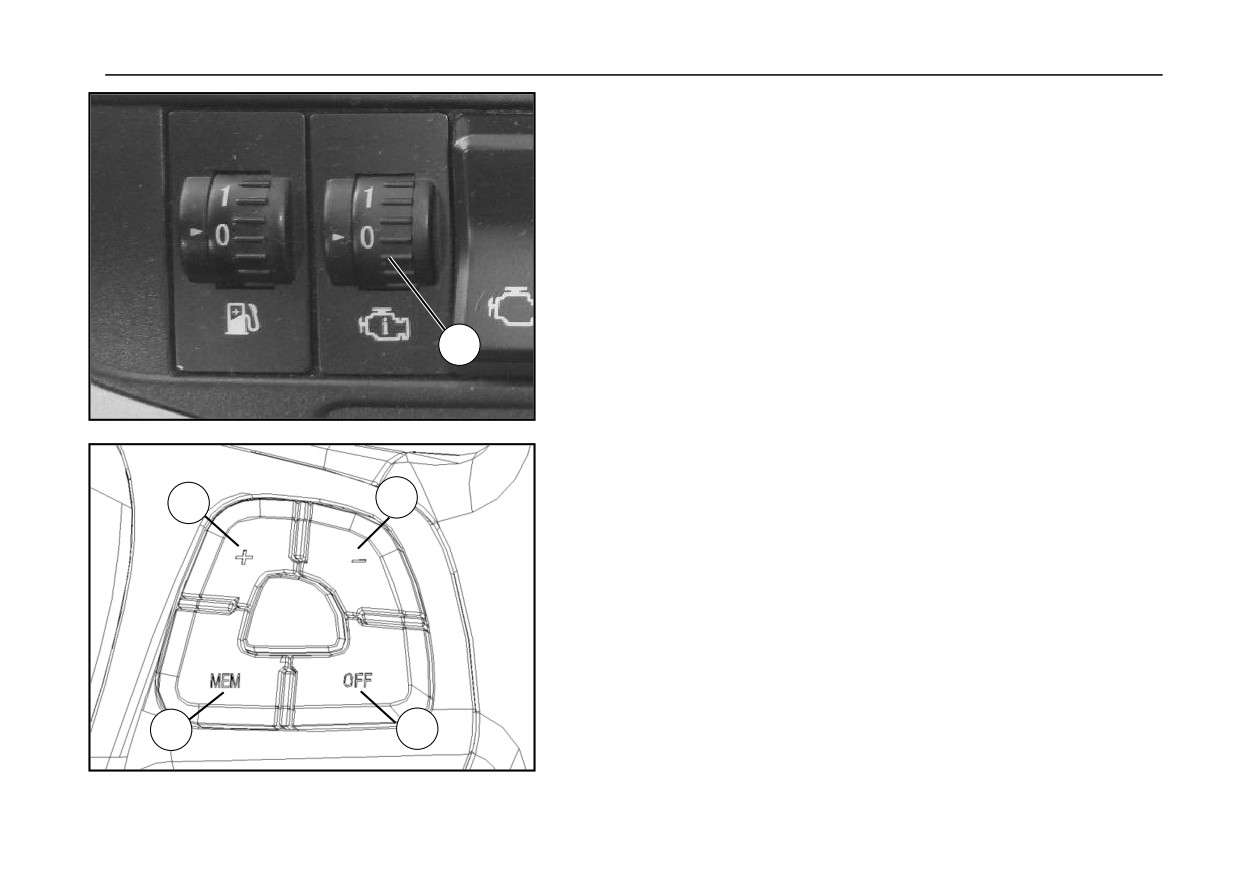

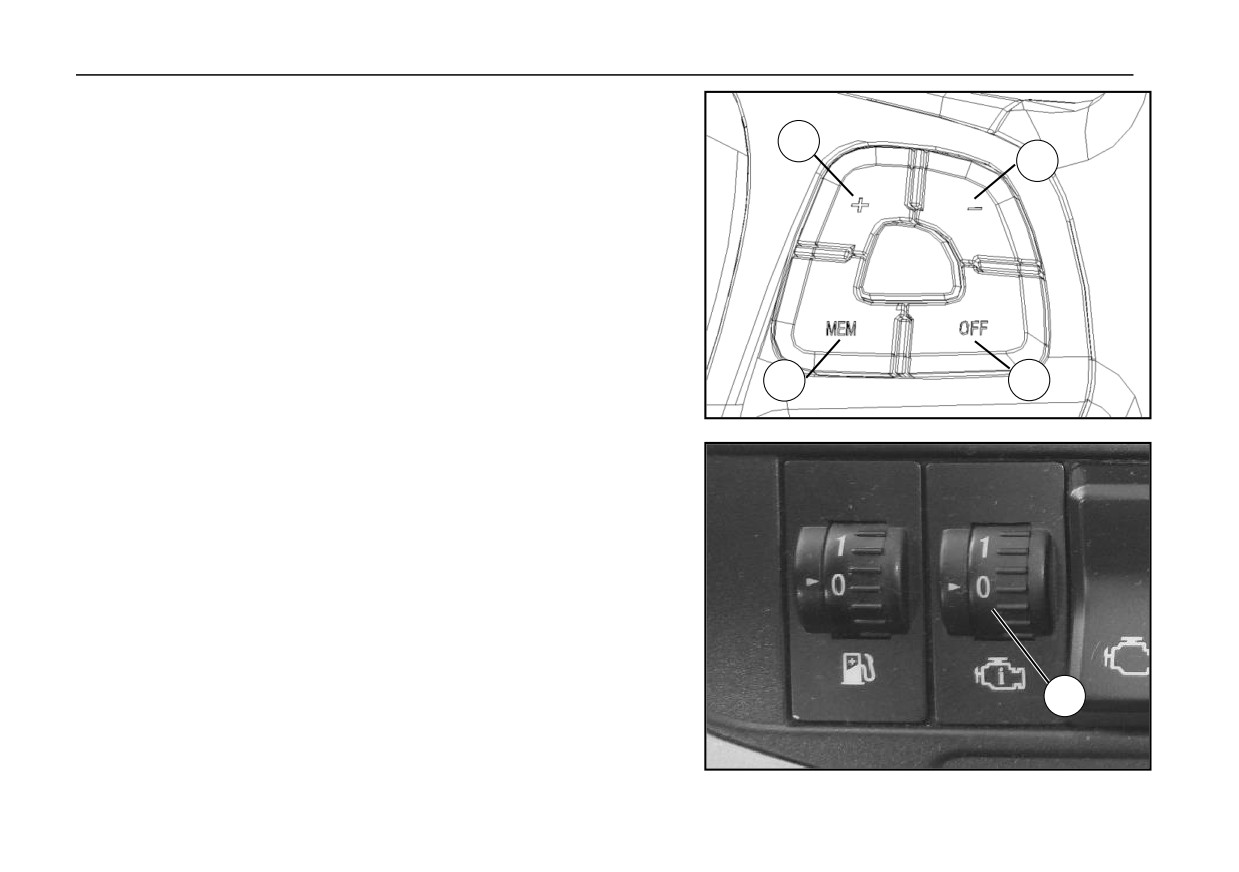

Регулятор вращения скорости двигателя

Некоторые строительные машины требуют, чтобы двигатель работал на

определенной скорости. Когда автомобиль неподвижен, водитель может

регулировать частоту вращения двигателя в определенном диапазоне с

помощью регулятора вращения скорости двигателя ⑨.

Ручка режима вращения двигателя ⑨ разделена на 4 передачи: 0 передач - это

передача для регулировки скорости на холостом ходу, 1 передача - это передача

для ограничения скорости двигателя, 2 шестерни - это шестерня для регулировки

скорости двигателя, а 3 передача - наружная ручная передача для регулировки

скорости дроссельной заслонки.

Регулирование оборотов двигателя, необходимо выполнить следующие условия:

- Двигатель в рабочем состоянии;

102

Кнопки на руль

- Внедрить стояночное торможение (ручной тормоз);

- холостой ход;

- Двигатель не находится в состоянии управления другими элементами

внешнего управления;

- Автомобиль стоит;

- Педаль акселератора не нажата.

Когда вышеуказанные условия соблюдены, водитель может войти в режим

регулировки частоты вращения двигателя с помощью ручки выбора режима

скорости и кнопки Set+/-.

1 Регулировка оборотов холостого хода двигателя

В режиме холостого хода, когда кондиционер включен, частота вращения

двигателя автоматически увеличивается на 100 об/мин. Когда ручка режима

скорости ⑨ находится на 0-й передаче, вы можете увеличивать или уменьшать

скорость двигателя с помощью кнопки Set+/-. На нулевой передаче

максимальная скорость регулировки двигателя составляет 800 об/мин. Нажав

кнопку MEM, можно запомнить текущее установленное значение скорости

двигателя и восстановить последнее сохраненное заданное значение скорости.

103

Кнопки на руль

2 Установка ограничения скорости вращения двигателя

Когда поворотная кнопка управления режимами скорости вращения ⑨ находится

на 1-й передаче, можно увеличивать или уменьшать предел скорости вращения

двигателя нажатием кнопки Set+/-. Нажав кнопку MEM, можно запомнить текущий

предел скорости вращения двигателя и восстановить последний сохраненный

предел скорости вращения двигателя.

Процесс настройки предела скорости вращения двигателя может отображаться с

помощью прибора: при выполнении условий — поворотная кнопка управления

режимом скорости вращения двигателя ⑨ находится на 1-й передаче, прибор

начинает мигать и отображать "Предел скорости вращения двигателя установлен

на XX об/мин", указывая на то, что он готов войти в режим настройки

предела скорости вращения, водитель может отрегулировать с помощью

клавиши

«Set

+/-», и прибор одновременно отображает "Предел скорости

вращения двигателя установлен на XX об/мин". XX - это установленный передел

целевых оборотов.

3 Регулировка оборотов двигателя

Когда ручка режима оборотов ⑨ находится на 2-й передаче, обороты двигателя

можно увеличить или уменьшить с помощью переключателя Set+/- на

многофункциональном переключателе. При нажатии клавиши MEM можно

запомнить текущее количество оборотов двигателя и восстановить заданное

значение последней сохраненной скорости. Величина регулировки оборотов

двигателя ограничена величиной оборотов, установленной первой стороной.

Процесс регулировки оборотов двигателя можно отобразить с помощью прибора:

при выполнении всех условий и установке ручки режима оборотов на 2-ю

передачу, прибор начинает мигать и отображать

«Регулировку оборотов

двигателя XXrpmª, которую можно отрегулировать с помощью Set+/- , а на

приборе также отображается «Регулировка оборотов двигателя XXrpmª. XX —

значение целевой скорости регулировки.

104

Кнопки на руль

Регулировка скорости поддерживает Set +/- точечное нажатие переключателей и

длительное нажатие: при точечном нажатии запрашиваемая целевая скорость

каждый раз увеличивается или уменьшается на 10 об/мин; При длительном

нажатии целевая скорость увеличивается или уменьшается со скоростью

100об/мин.

Память скорости и функция восстановления: когда водитель регулирует скорость

до определенного значения, нажмите клавишу MEM более 2,5 сек, и текущее

значение скорости двигателя будет автоматически сохранено; После входа в

режим регулировки оборотов двигателя водитель проводит достаточно короткое

нажатие клавиши MEM, чтобы восстановить последнее сохраненное значение

скорости. Методы воспоминания и восстановления памяти предельного значения

числа оборотов одинаковы. Когда водитель нажимает кнопку OFF, режим

регулировки (предельного значения) числа оборотов двигателя выключен.

4 Регулировка числа оборотов двигателя ручного управления дроссельной

заслонкой

Когда ручка режима скорости

⑨ находится в положении 3-й передачи и

выполняются следующие условия, водитель может регулировать скорость

двигателя с помощью открытия ручного акселератора наружного воздуха:

- холостой ход;

- Автомобиль стоит;

- Двигатель в эксплуатации;

- Начальное открытие ручного акселератора менее 30%.

Величина регулировки оборотов двигателя ручного акселератора ограничена

скоростью, заданной 1-й передачей.

105

Кнопки на руль

круиз-контроль

Функция круиз-контроля позволяет автомобилю двигаться с постоянной

скоростью без нажатия водителем на педаль акселератора. При соблюдении

следующих условий, автомобиль может войти в крейсерскую функцию с

постоянной скоростью:

- Скорость автомобиля больше 30 км/ч;

- Двигатель не находится в режиме внешнего управления моментом;

- Не на нейтральной передаче;

- Педаль сцепления не нажата;

- Педаль тормоза не нажата.

Во время движения водитель может установить крейсерскую скорость, нажав

кнопку Set +/-, чтобы перевести автомобиль в крейсерский режим. Водитель

может отпустить педаль акселератора, и автомобиль будет двигаться с заданной

крейсерской скоростью. Во время крейсерского рейса пилот может изменить

скорость крейсерской цели через Сет + / - цель. При невыполнении любого из

условий или при нажатии клавиши OFF, крейсерский режим автоматически

прекращается. Когда условия снова будут соблюдены, водитель может повторно

войти в круиз, нажав клавишу MEM, и целевой скоростью круиза будет последняя

целевая скорость круиза.

106

Кнопки на руль

Круизный режим поддерживает работу дроссельной заслонки. Крейсерский

режим, когда пилот наступил на педаль газа, соответственный крутящий момент

меньше, чем текущий крейсерский момент, когда необходимо, автомобиль

продолжает двигаться по хорошей крейсерской скорости; И наоборот, машина

будет реагировать на открытие дросселя и ускорять движение. Когда водитель

отпускает педаль акселератора, автомобиль продолжает движение с

предыдущей заданной крейсерской скоростью.

В крейсерском режиме, когда водитель нажимает кнопку Set +/-, крейсерская

скорость увеличивается или уменьшается с шагом в 1 км/ч; Когда нажимать и

удерживать Set

+ в течение длительного времени, скорость транспортного

средства, целевая для круиза, увеличится со скоростью 4 км/ч/с. Когда нажимать

и удерживать Set- в течение длительного времени, скорость транспортного

средства, целевая для круиза, уменьшится со скоростью 2 км/ч/с. При установке

крейсерской скорости на приборе есть соответствующий дисплей.

107

Электрический звуковой сигнал/воздушный звуковой сигнал

Электрический звуковой сигнал

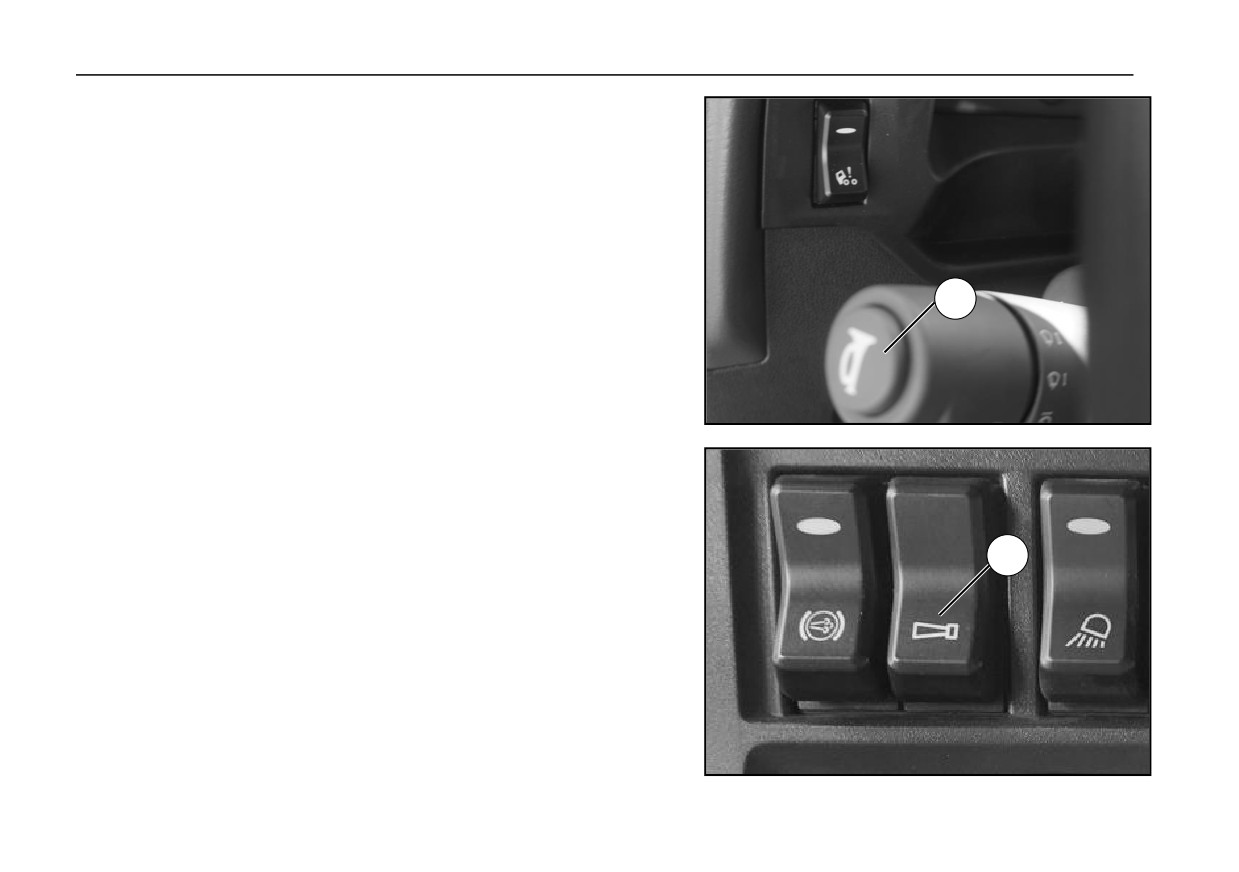

Нажмите кнопку звукового сигнала① на комбинированном переключателе с

левой стороны рулевого колеса, чтобы включить электрический звуковой сигнал.

воздушный звуковой сигнал

Нажмите переключатель звукового сигнала, чтобы изменить на панели

тумблера②, нажмите кнопку звукового сигнала

① и включите воздушный

звуковой сигнал.

108

Зажигалка 24В /розетка

Зажигалка 24В/розетка

Зажигалка 24В

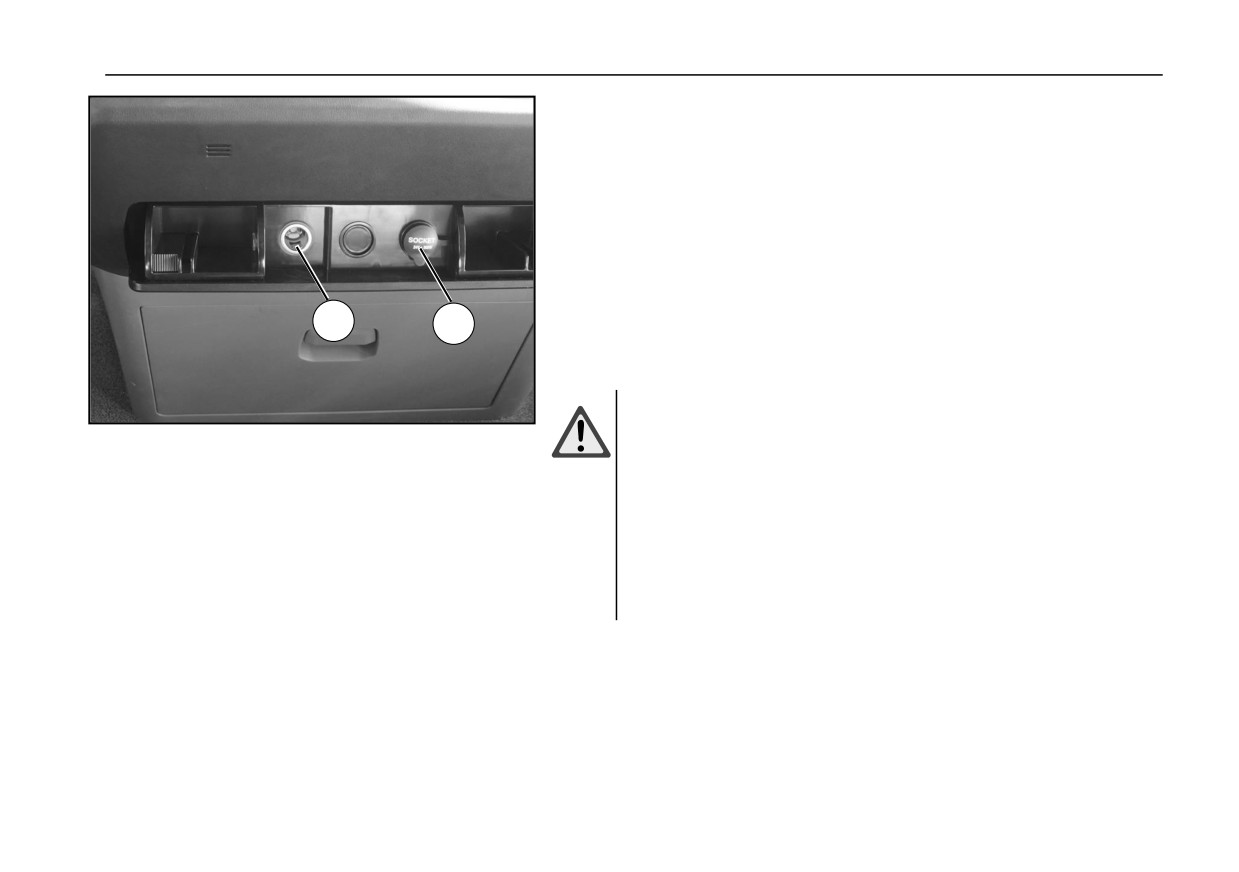

Ключ зажигания находится в положении передачи «Iª или «IIª.

 Вставьте 24В в сторону розетки

① до щелчка; Когда нагревательный провод

сопротивления на головке прикуривателя раскалится докрасна, прикуриватель

автоматически выскочит.

Предупреждение!

- Гнездо прикуривателя может питать только устройства с максимальной

мощностью 240 Вт (24 В / 10 А)!

Нагретый

прикуриватель может

вызвать

ожоги,

поэтому держать прикуриватель только за ручку.

-При наличии детей выньте прикуриватель из гнезда

прикуривателя, чтобы избежать ожогов или возгорания.

- Используйте прикуриватель только тогда, когда это позволяет

движение транспорта!

 Сетевая розетка ② может использоваться для питания оборудования DC/24 В с

номинальной нагрузкой 300 Вт.

109

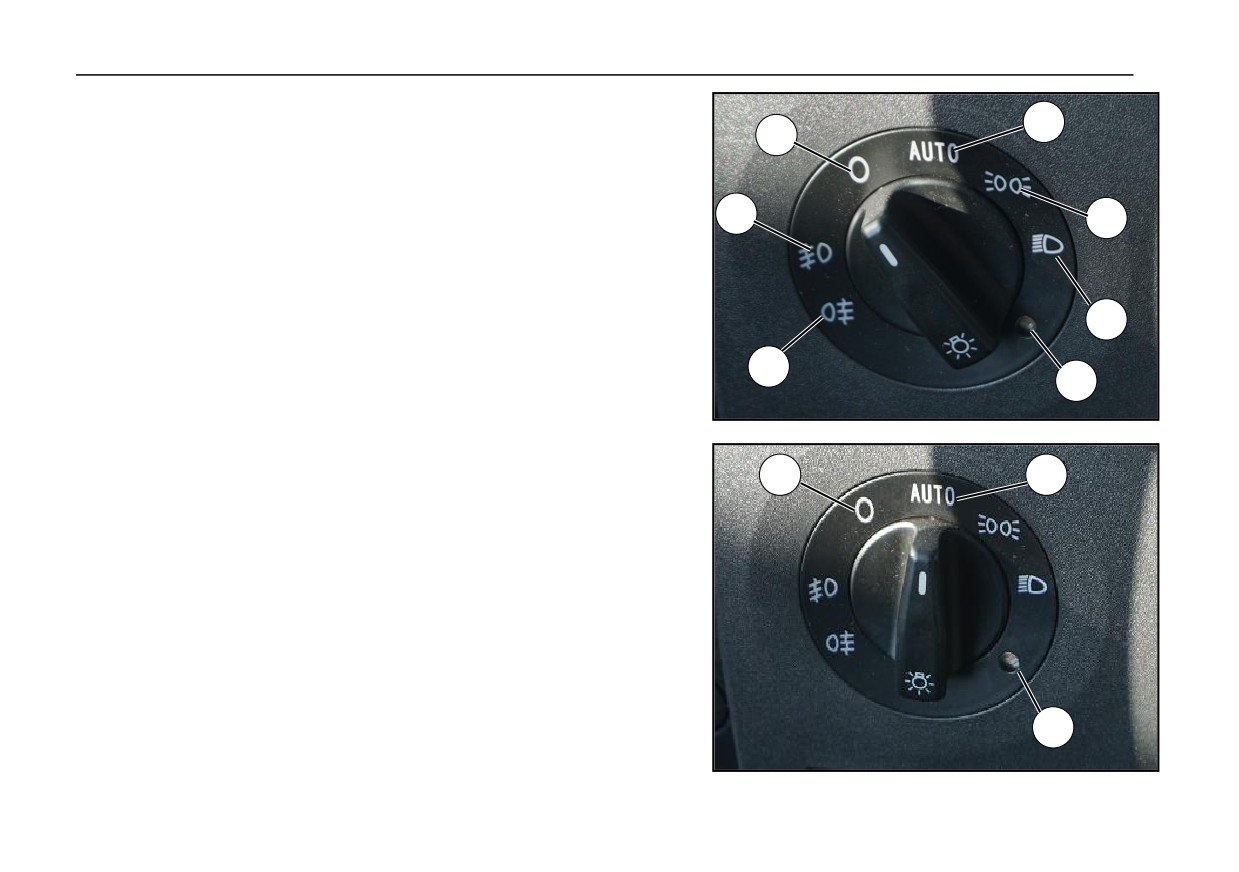

Освещение

Переключить выключатель света (выключатель света)

① Выключить свет

② Передача автоматического индукции ближнего света

③ Передача включения позиционной лампы(свет, показывающий габарит)

④ Передача включения ближнего света

⑤ Зона автоматического обнаружения ближнего света

⑥ Индикатор заднего противотуманного фонаря (желтый)

⑦ Индикатор передний противотуманный фонарь (зеленый)

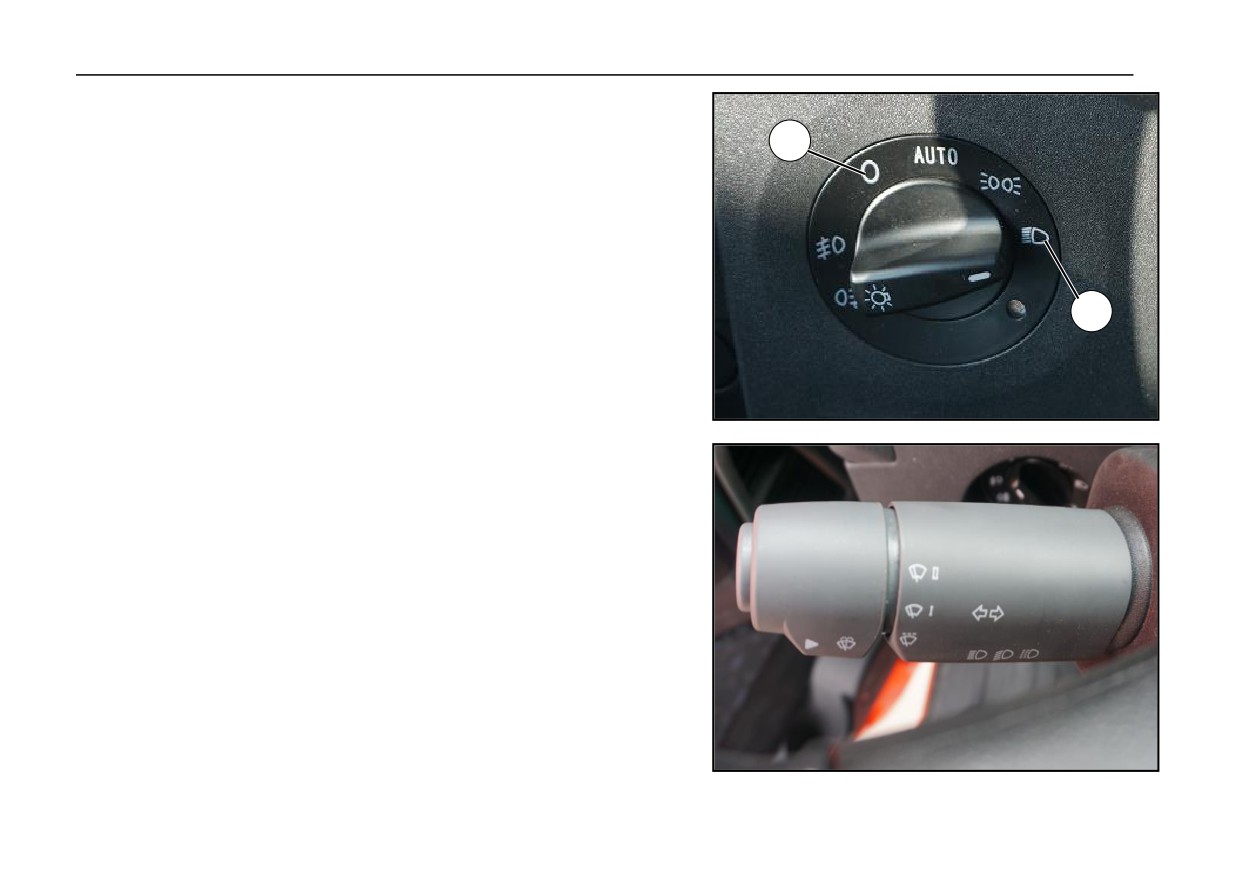

Автоматическое определение ближнего света

 Ключ зажигания находится в положении передачи «Ⅱ».

 Повернуть выключатель вращающегося огня с положения ① на положение

передачи ②, если зона автоматического обнаружения ⑤ обнаружит, что свет в

кабине темный, автоматически включится ближний свет, при этом на панели

приборов загорается символ ближнего света.

110

Освещение

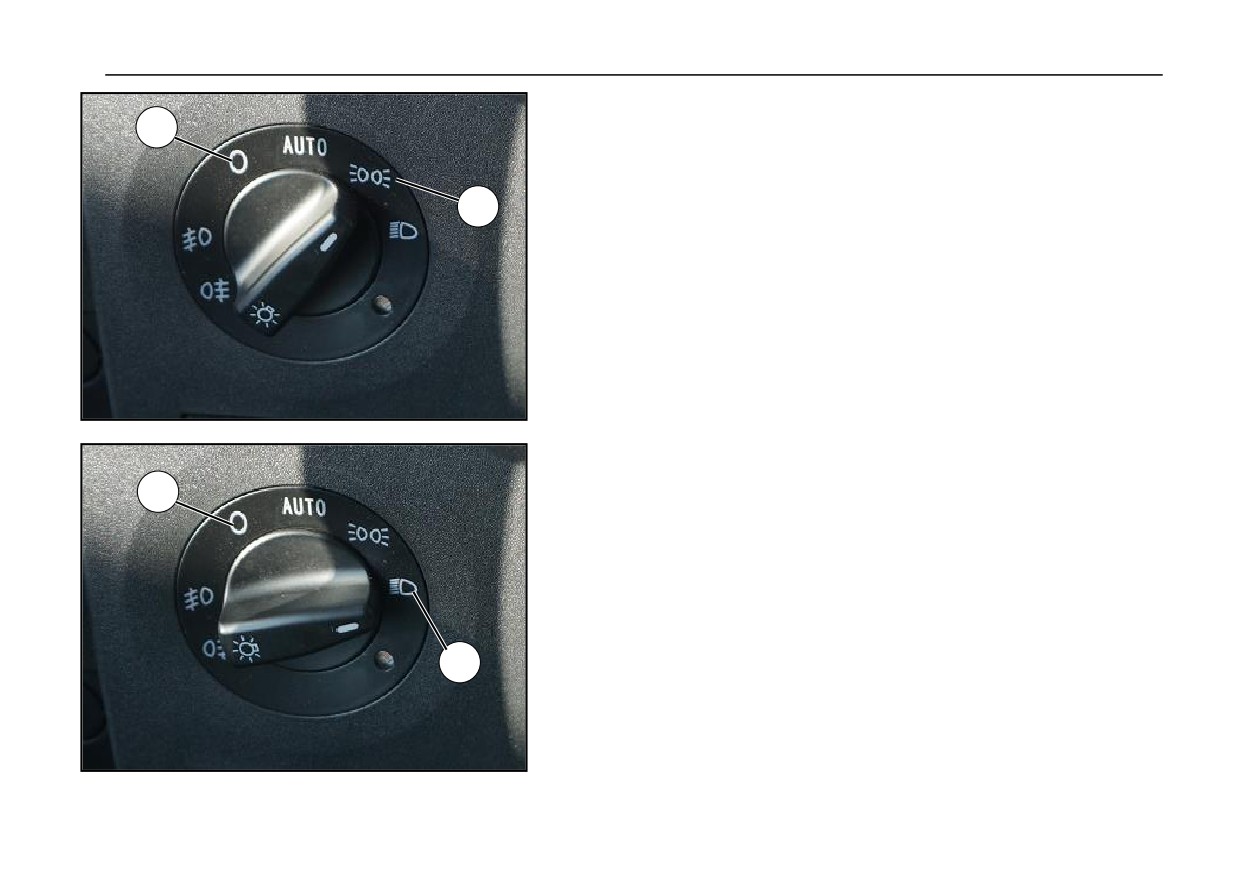

Включите огни положения

 Ключ зажигания находится в положении передачи "передача I" или "передача II".

 Поверните переключатель вращающегося освещения из положения

① в

положение ③, габаритные огни и боковые габаритные огни включатся.

Включите фары ближнего света

 Ключ зажигания находится в положении передачи «Ⅱ».

 Поверните поворотный выключатель света из положения ① в положение ④ ,

левый пакетный выключатель находится в передаче 0, фары ближнего света

включены, и на панели приборов загорается символ ближнего света.

111

Освещение

Включение дальнего света фар

 Ключ зажигания находится в положении передачи «Ⅱ».

 Поверните поворотный переключатель освещения из положения ① в положение

④ , поверните вниз левый пакетный выключатель, включится дальний свет фар и

загорится символ дальнего света на панели приборов.

Дальний свет для обгона

 Ключ зажигания находится в положении передачи «Ⅱ».

 Поверните вращающийся выключатель света с позиции ① на шестерню ④,

поверните левый пакетный выключатель вверх, и фара (полет) мигнет.

 Отпустите комбинационный левый переключатель и автоматически вернитесь на

0 передаче.

112

Освещение

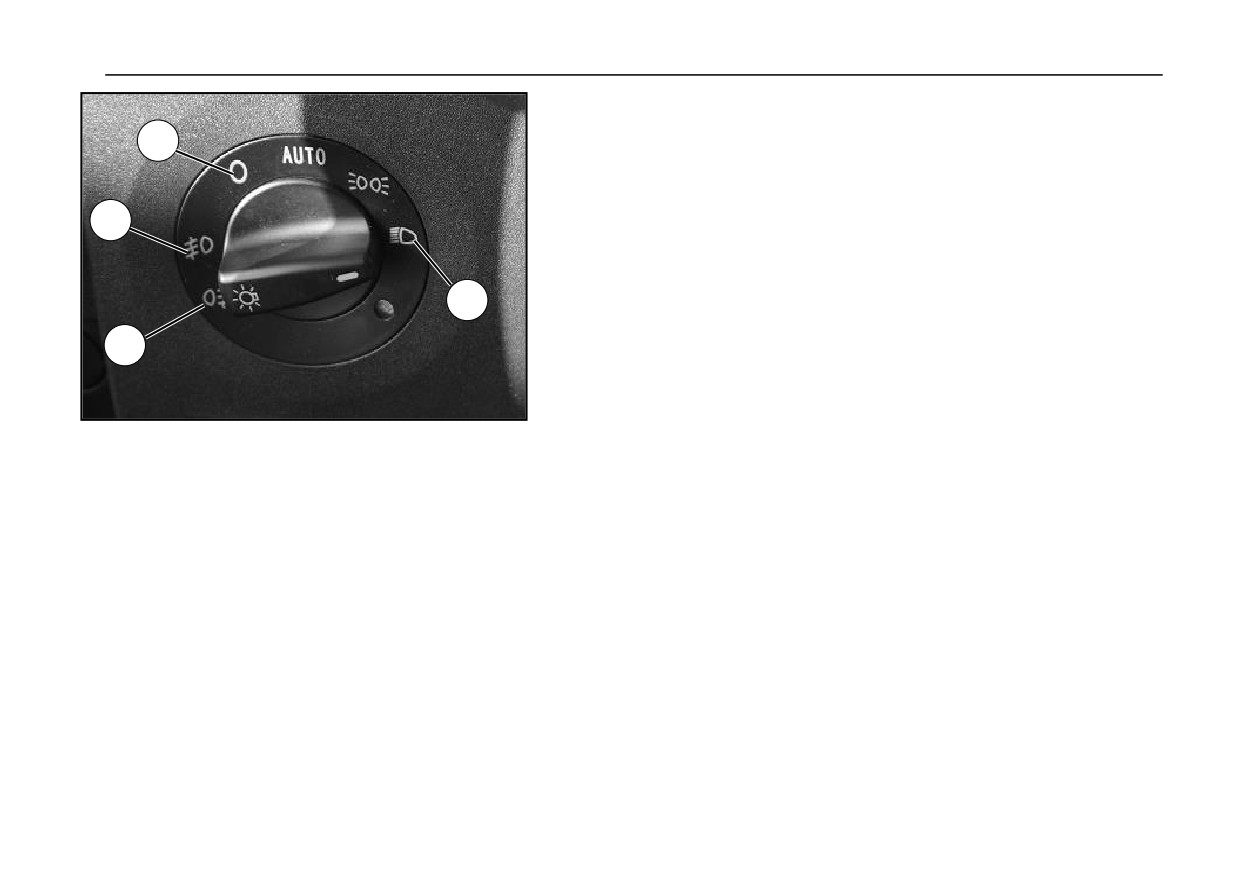

Подключить передний противотуманный фонарь

 Ключ зажигания находится в положении передачи «Ⅱ».

 Перевести поворотный переключатель света из положения ① в положение

ближнего света и включить передачу ④, нажать поворотный переключатель света

один раз, включится передний противотуманный фонарь , загорится индикатор

переднего противотуманного фонаря⑦ , и на панели приборов загорится значок

для переднего противотуманного фонаря; Нажмите вращающийся выключатель

света еще раз, выключите передний противотуманный фонарь и выключите

передний противотуманный индикатор ⑦.

Садись Задний противотуманный фонарь

 Ключ зажигания находится в положении передачи «Ⅱ».

 Поверните переключатель поворотного света с положения ① на положение

включения лампы ближнего света. Вытащите переключатель поворотного света

один раз, включите задний противотуманный фонарь включите задний индикатор

противотуманного фонаря ⑥и горит символ заднего противотуманного фонаря на

приборной панели; Еще раз потяните поворотный переключатель освещения,

задний противотуманный фонарь выключится, а индикатор заднего

противотуманного фонаря ⑥ погаснет.

113

Освещение

Подсветка приборов и индикаторы положения переключателей

Поверните поворотный переключатель освещения из положения ① в положение

автоматической индукционной передачи ближнего света

② или установите

переключатель освещения положения в положение

передачи

③ или

переключатель ближнего света в положение передачи ④, подсветка приборов и

индикатор положения переключателя включены.

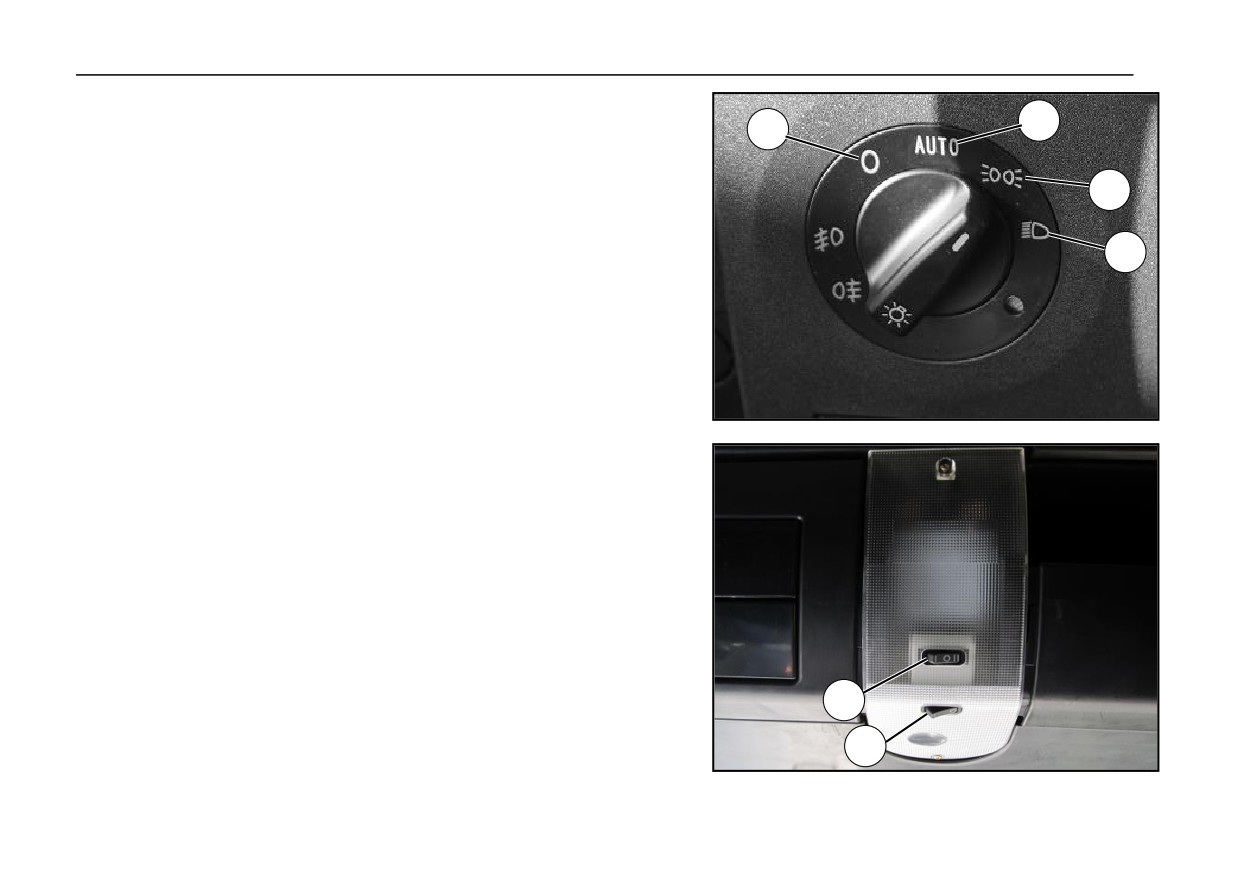

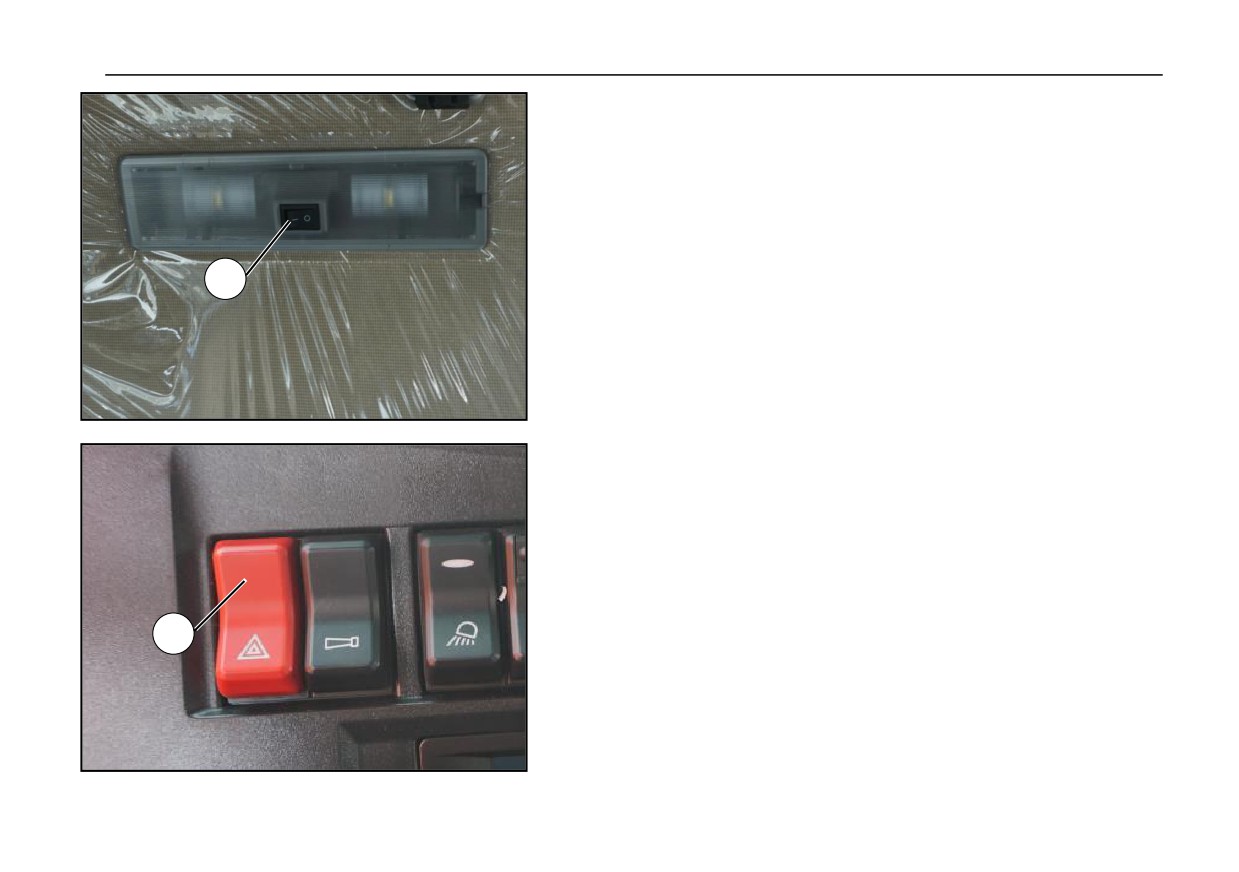

внутреннее освещение

Когда переключатель ⑧ находится в положении 0, внутреннее освещение гаснет.

Когда переключатель

⑧ находится в положении Ⅰ, внутреннее освещение

включено.

Когда переключатель ⑨ находится в положении 0, внутреннее освещение гаснет.

Когда переключатель ⑨ находится в положении I, внутреннее освещение и

освещение ступеней включаются и выключаются одновременно.

Когда переключатель

⑨ находится в положении II, включается внутреннее

освещение.

114

Автомобиль серии СИТРАК-C7H. Руководство по эксплуатации (2020 год) - часть 4
