Панель приборов

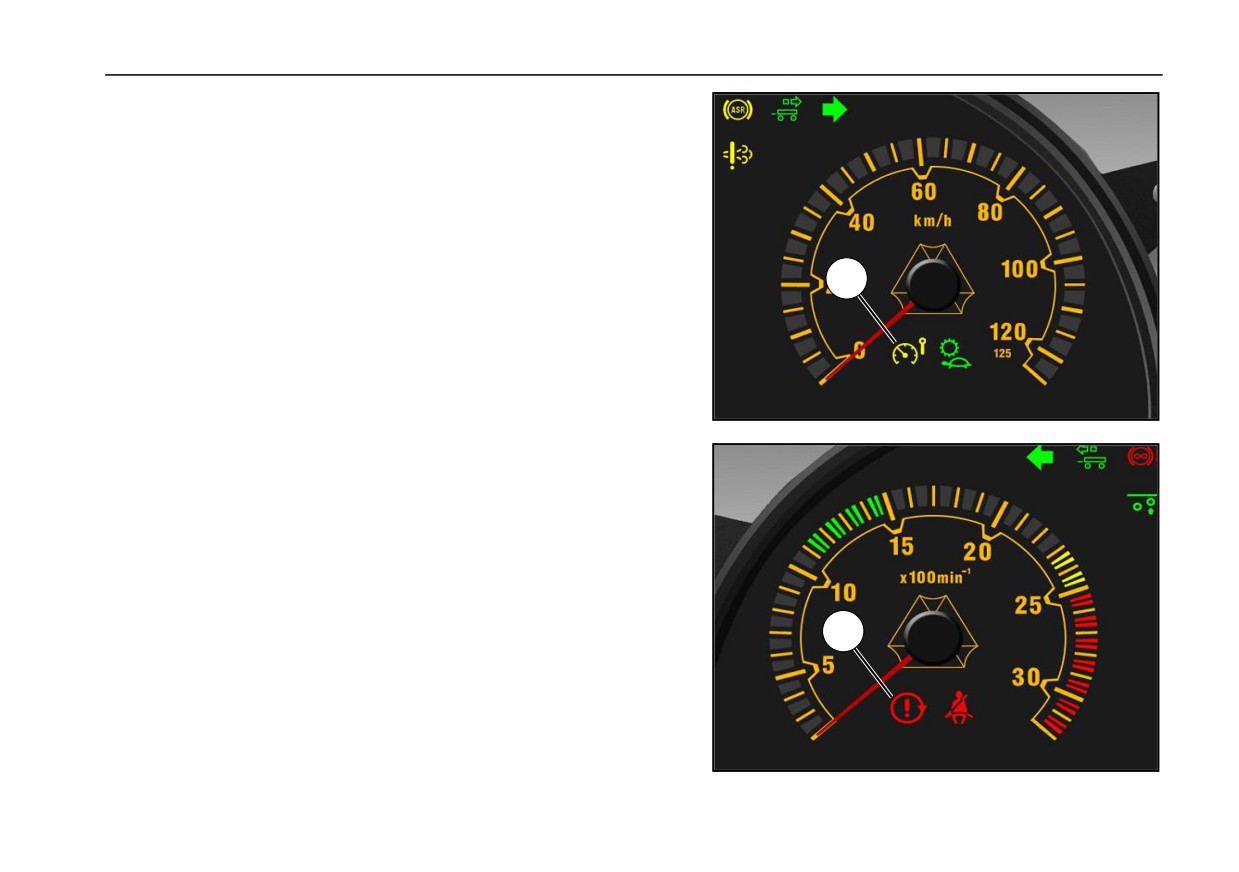

Спидометр

Отображение скорости движения автомобиля, диапазон индикации 0-125 км/ч,

каждая маленькая шкала 5 км/ч, а большая шкала 20 км/ч.

Когда скорость автомобиля слишком высока, загорается индикатор

превышения скорости автомобиля ①.

1

Тахометр двигателя

Отображает скорость двигателя, диапазон индикации составляет

0~3200

об/мин, каждое маленькое деление составляет 100 об/мин, а каждое большое

деление составляет 500 об/мин.

Зеленая зона - это область экономичной скорости вращения двигателя. При

слишком высокой скорости вращения двигателя индикаторная лампочка

слишком высокой скорости вращения двигателя ② горит.

2

55

Панель приборов

Вольтметр

Отображается напряжения аккумулятора. Диапазон индикации составляет

16-32 В. Каждое маленькое деление - 2 В.

Когда напряжение батареи ниже 20 В или выше 32 В, загорается индикатор

низкого (высокого) напряжения ③.

3

Указатель уровня топлива

Отображает количество топлива, оставшегося в топливном баке автомобиля,

каждая маленькая ячейка соответствует 1/8 объема топлива.

Когда остаток топлива в топливном баке составляет менее 1/8, загорается

индикатор ④.

4

56

Панель приборов

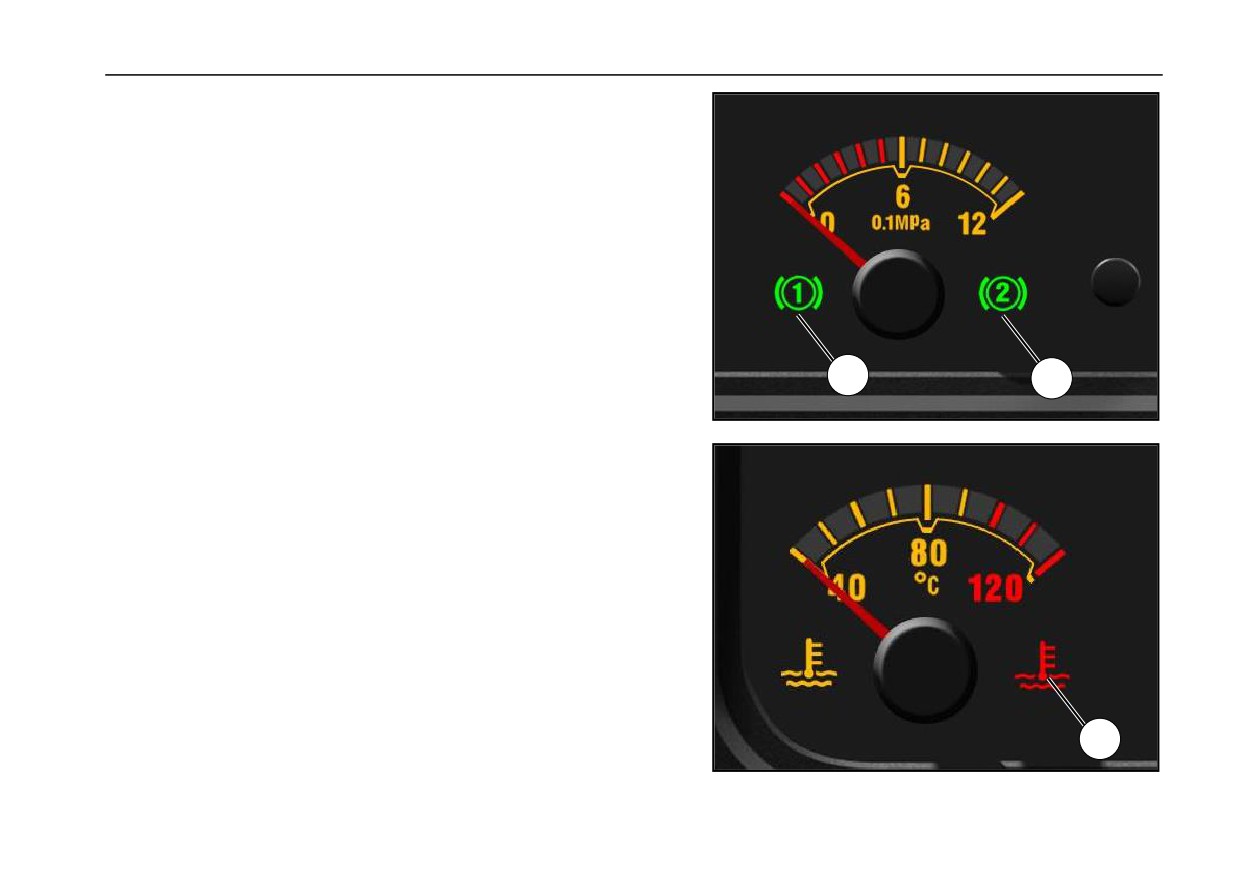

Барометр

Отображает давление воздуха в тормозном контуре

1 или

2, диапазон

индикации составляет 0～12×0,1 МПа, и каждая маленькая шкала составляет

0,1 МПа. Когда указатель находится в красной зоне аварийного сигнала,

давление воздуха ниже 5,5 × 0,1 МПа, на панели приборов горит индикатор

аварийного сигнала низкого давления воздуха, а на приборной панели

контрольных ламп отображается соответствующая информация о

неисправности.

Барометр показывает давление воздуха в тормозном контуре с более низким

давлением воздуха, ⑤ или ⑥ загорается, а давление воздуха в тормозном

контуре с более высоким давлением воздуха отображается на дисплее

водителя.

5

6

Указатель температуры воды

Отображает температуру охлаждающей жидкости двигателя, диапазон

индикации составляет от 40 до 120°С, и каждая маленькая шкала составляет

10°С.

Когда указатель находится в красной зоне, это означает, что температура

охлаждающей жидкости двигателя слишком высока, и горит индикатор ⑦.

7

57

Панель приборов

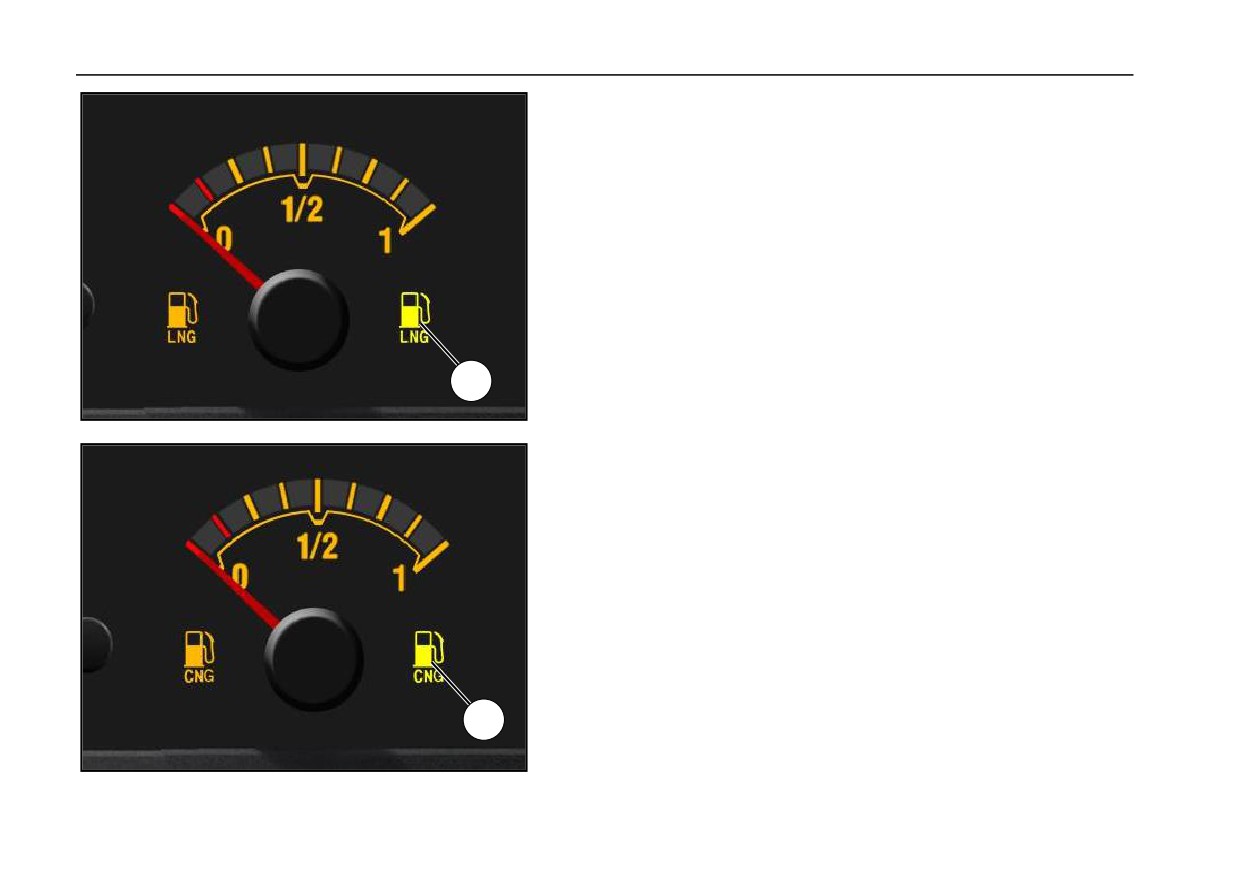

Таблица LNG

Отображает оставшееся количество LNG в автомобиле, и каждая маленькая

ячейка обозначает 1/8 объема топлива.

Когда оставшееся количество LNG составляет менее

1/8, загорается

индикатор ⑧.

8

Таблица CNG

Отображает оставшееся количество CNG в автомобиле, и каждая маленькая

ячейка обозначает 1/8 объема топлива.

Когда оставшееся количество CNG составляет менее

1/8, загорается

индикатор ⑨.

9

58

Тумблер и кнопки

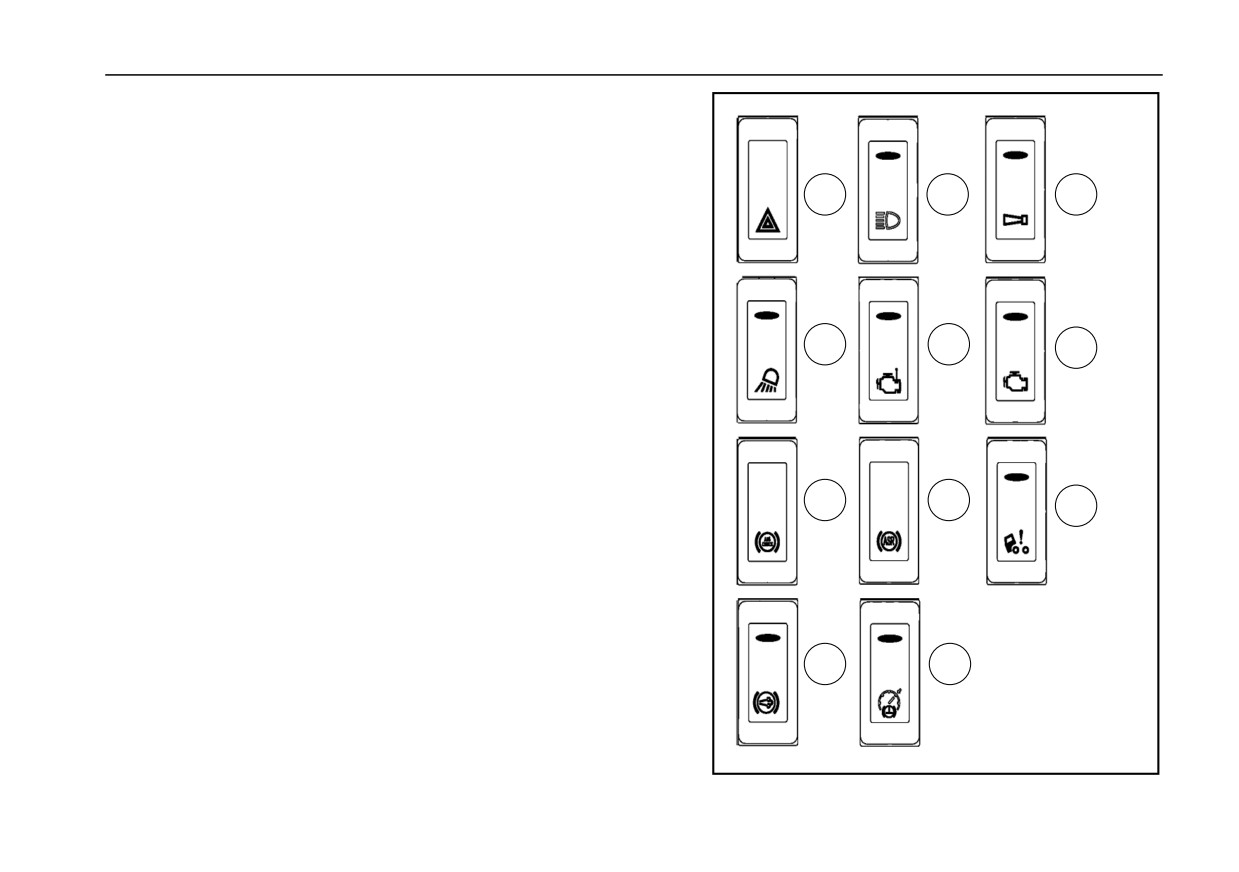

Тумблер и кнопки

1 Переключатель аварийной сигнализации

2 Переключатель вспомогательного дальнего света

1

2

3

3 Переключатель передачи звукового сигнала

4 Переключатель рабочего освещения

5 Переключатель включения PTO

6 Переключатель диагностики двигателя

4

5

6

7 Выключатель проверки ABS

8 Выключатель ASR

9 Выключатель подъема кабины

10 Выключатель пневматического тормоза

7

8

11 Выключатель интеллектуального запроса тормоза

9

10

11

59

Тумблер и кнопки

12 Выключатель экономии топлива

13 Ручка режима оборотов двигателя

12

13

14

14 Выключатель дифференциал колес

15 Выключатель дифференциал на оси

16 Ручка регулировки света фар

16

15

60

Тумблер и кнопки

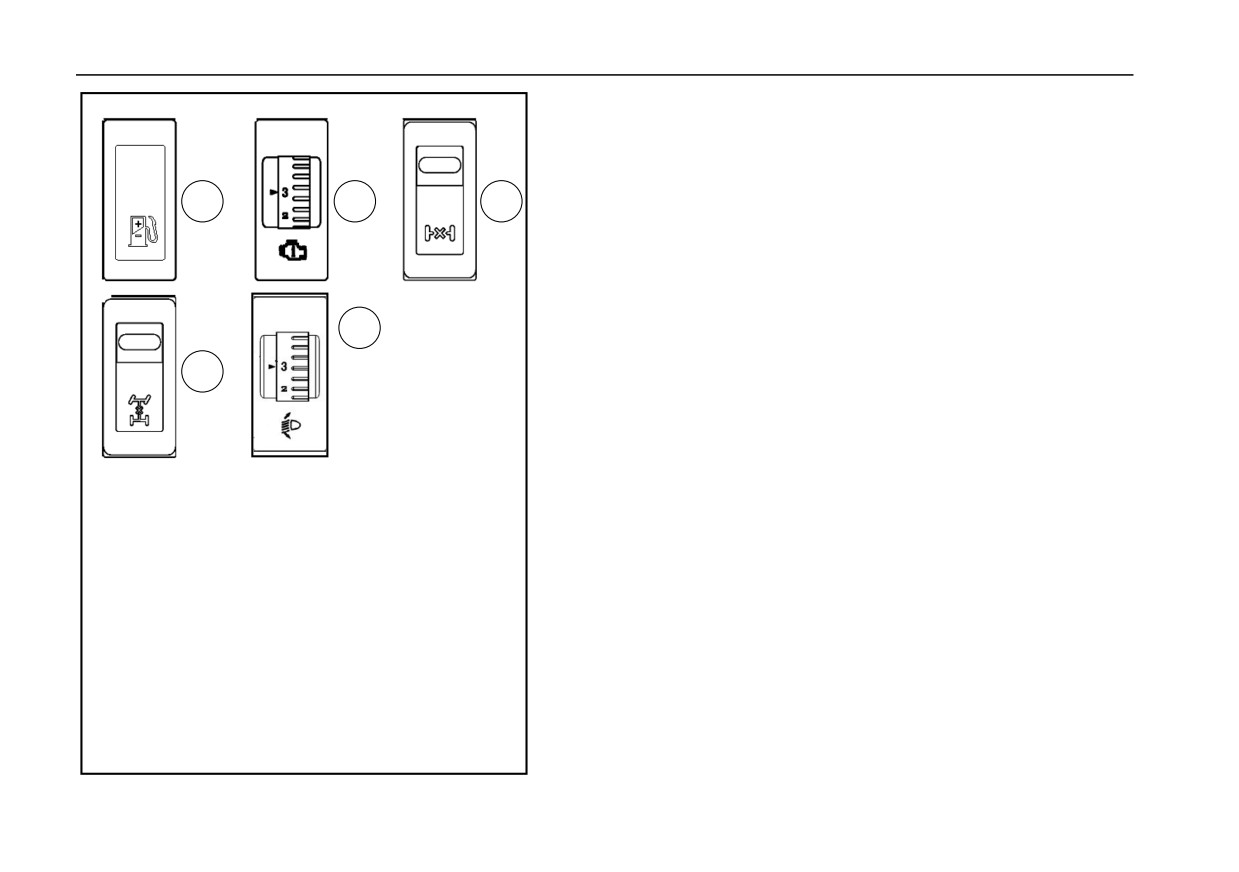

12 Экономайзер выключатель: Нажатие на кнопку переключателя позволяет

автоматически определять максимальную скорость движения в соответствии с

конфигурацией транспортного средства, двигатель работает более плавно,

чтобы автомобиль мог ездить в экономических условиях.

13 Кнопка режима скорости двигателя: нажмите переключатель, чтобы

отрегулировать скорость двигателя в определенном диапазоне.

14 Переключатель межколесного дифференциала: нажмите переключатель,

чтобы совместить блокировку межколесного дифференциала .

15 Переключатель межосевого дифференциала: нажать переключатель, и

межосевая блокировка дифференциала совмещена.

17

18

16 Ручка регулировки луча фары: в зависимости от загрузки автомобиля

положение излучения луча фары можно отрегулировать вручную. Он

разделен на четыре передачи, и высота луча постепенно уменьшается от

передачи 0 до передачи 3.

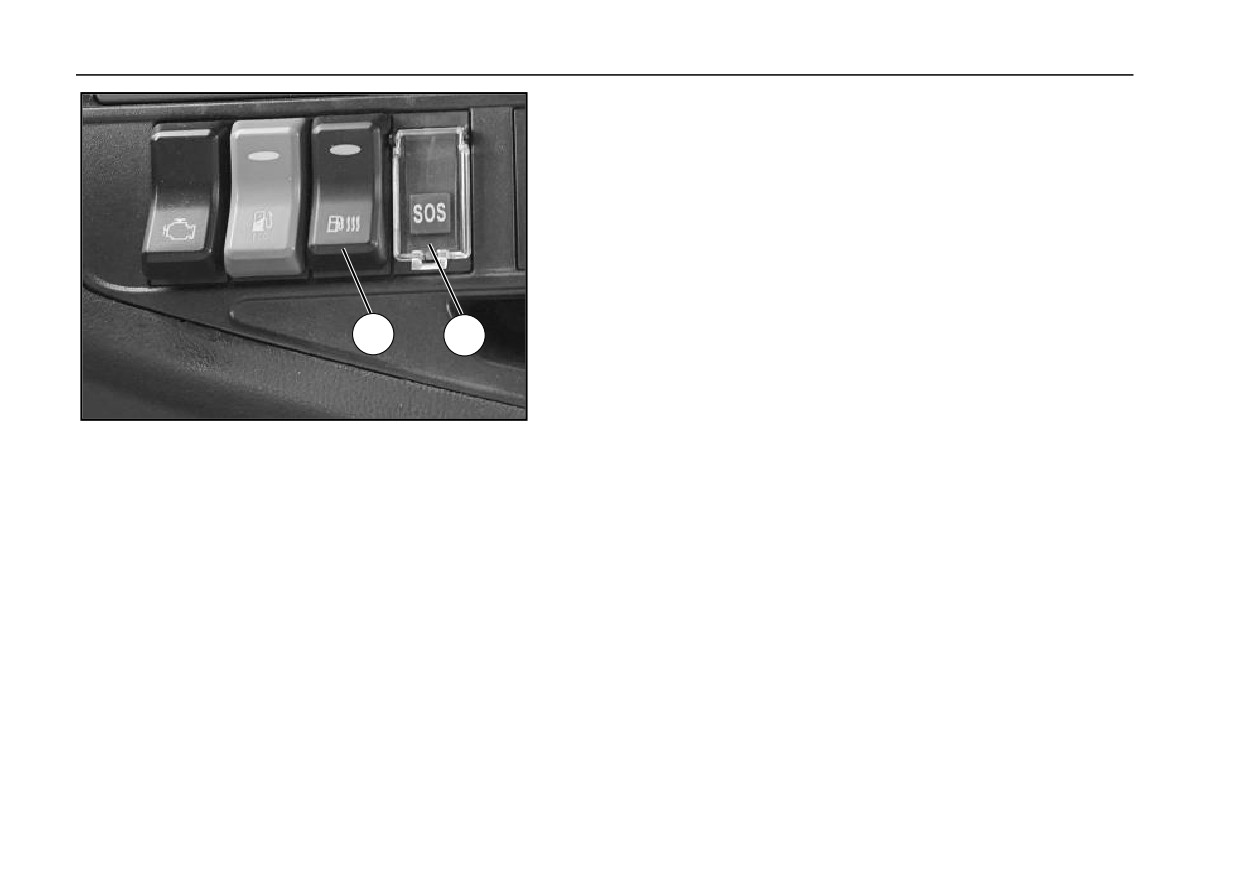

17 Переключатель подогрева топлива: нажмите этот переключатель, чтобы

активировать функцию подогрева основного топливного фильтра.

18 Переключатель SOS: радиосигнал бедствия. (Примечание: недоступно в

некоторых регионах)

62

Тумблер и кнопки

Модели перевозки опасных грузов. Установите электромагнитный главный

выключатель питания.

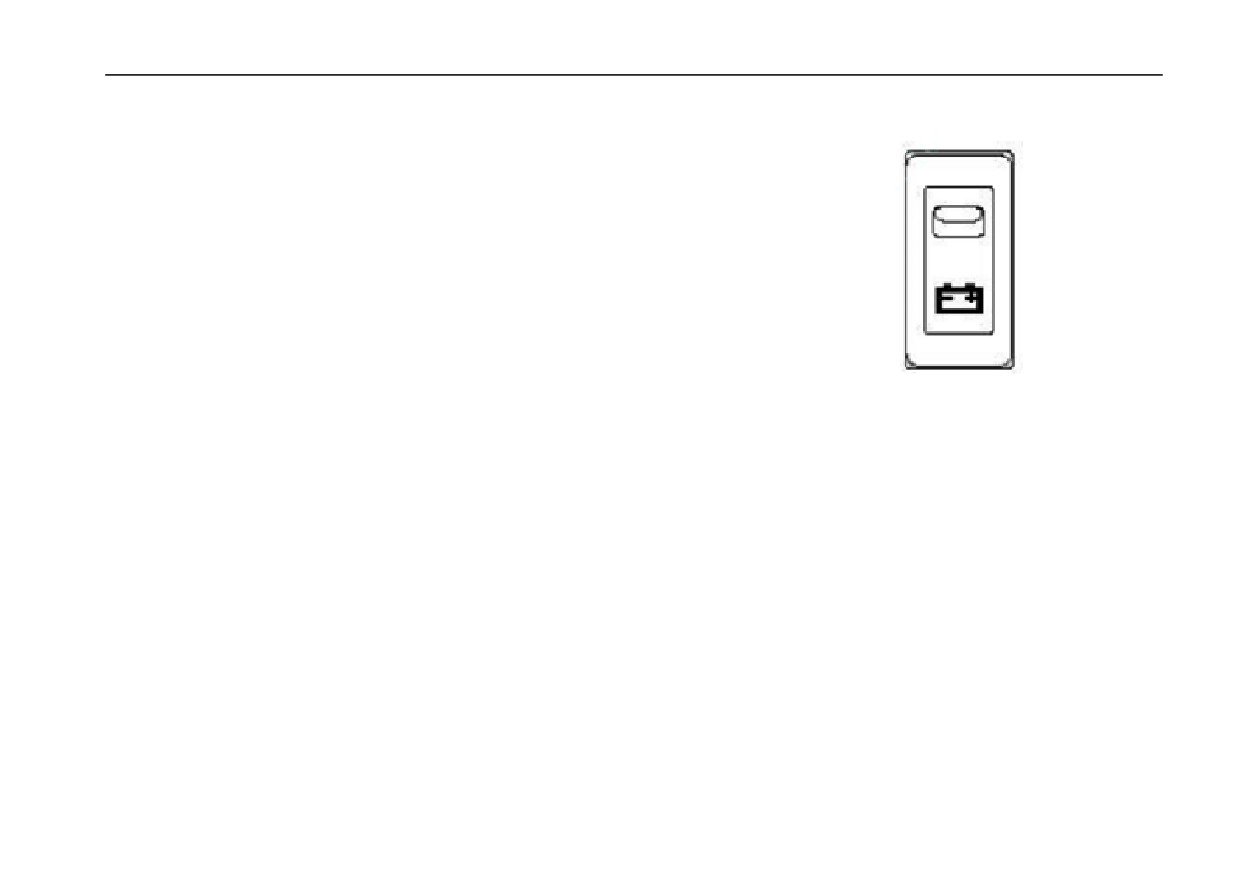

В кабине есть выключатель питания (Тумблер ), а в аккумуляторном ящике

установлен электромагнитный выключатель питания, который можно

включать и выключать с помощью выключателя питания.

63

Тумблер и кнопки

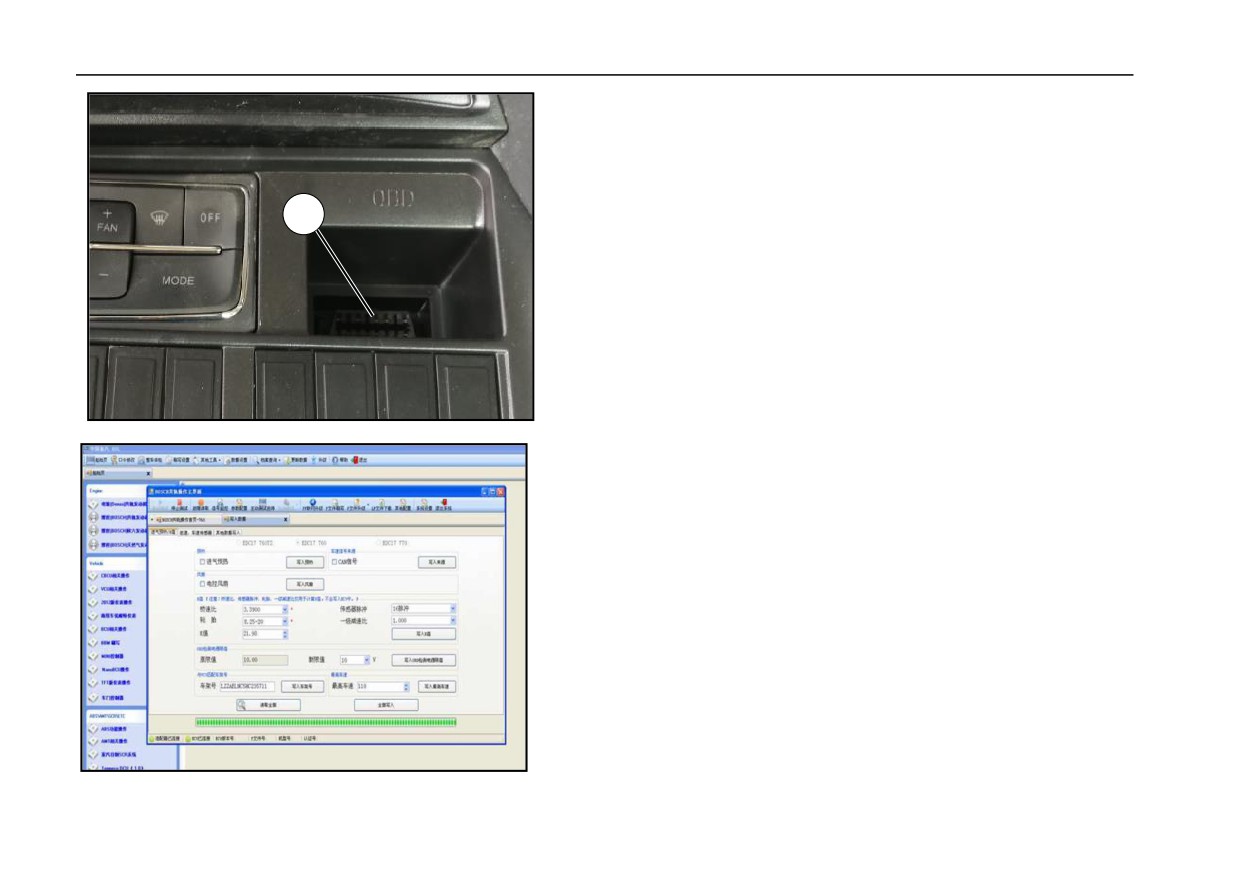

К диагностическому интерфейсу ① панели приборов можно подключить

специальные диагностические приборы. В интерфейсе диагностики

двигателя нажмите

«Конфигурация параметровª,

«Читать всеª, чтобы

получить номер рамы.

1

64

контрольная лампа и аварийная лампа

контрольная лампа и аварийная лампа

Дисплей

65

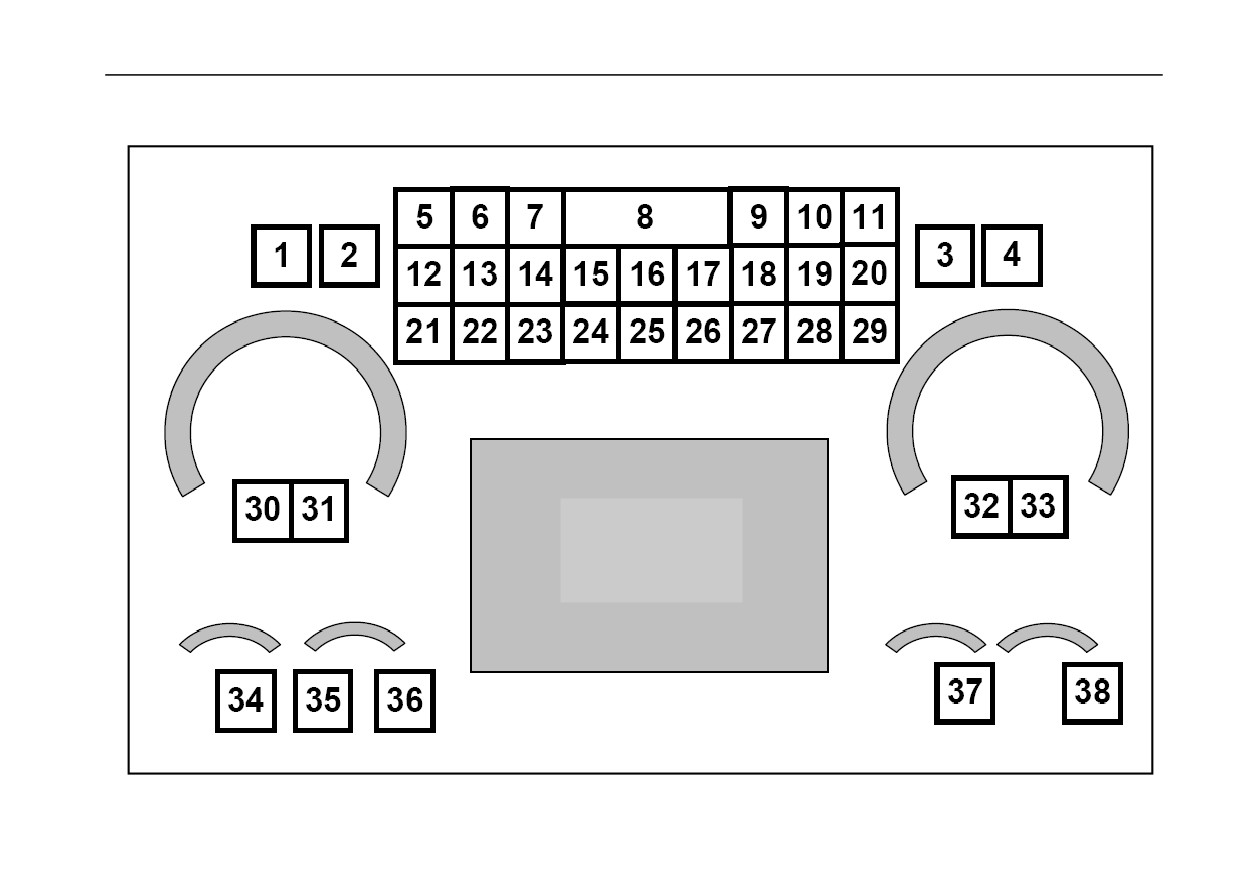

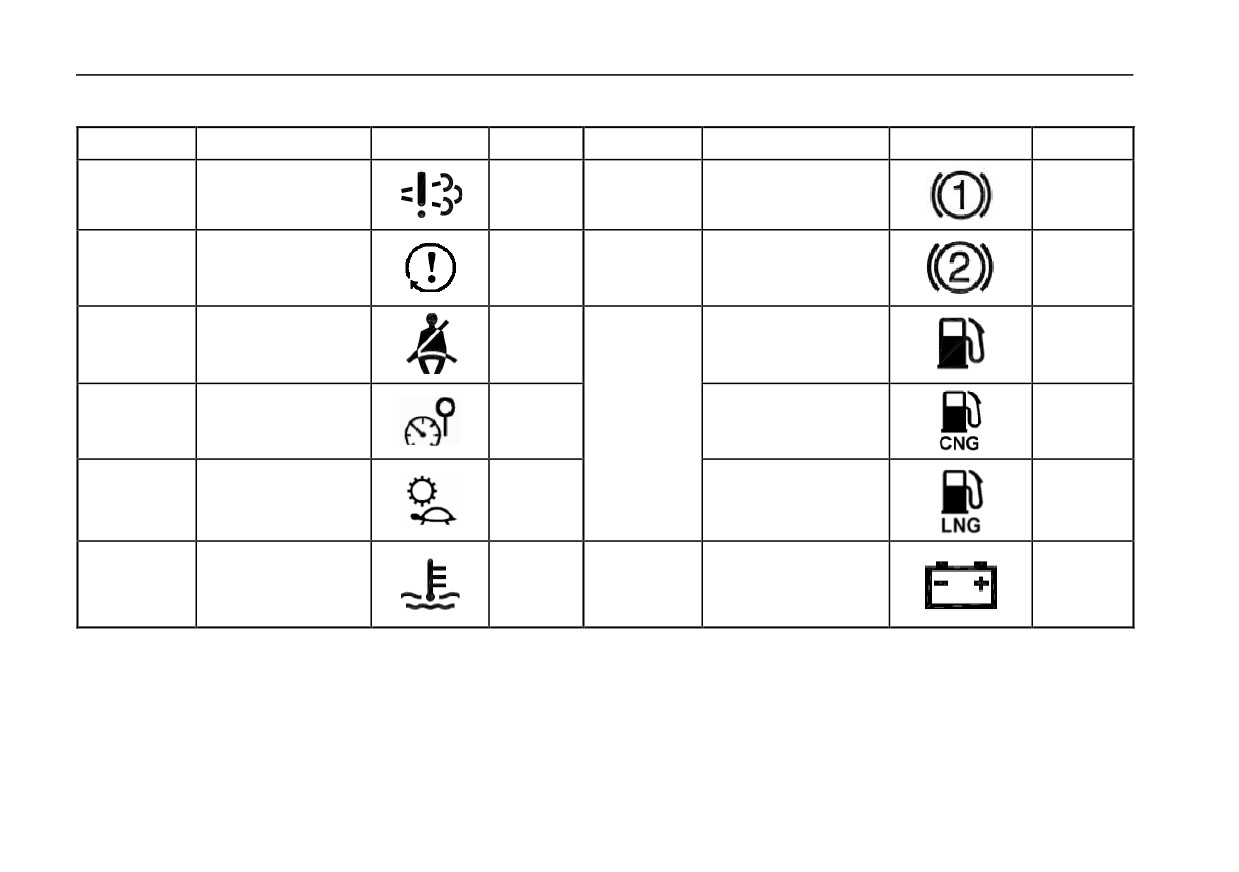

контрольная лампа и аварийная лампа

Нумерация

Описание

Символ

Цвет

Нумерация

Описание

Символ

Цвет

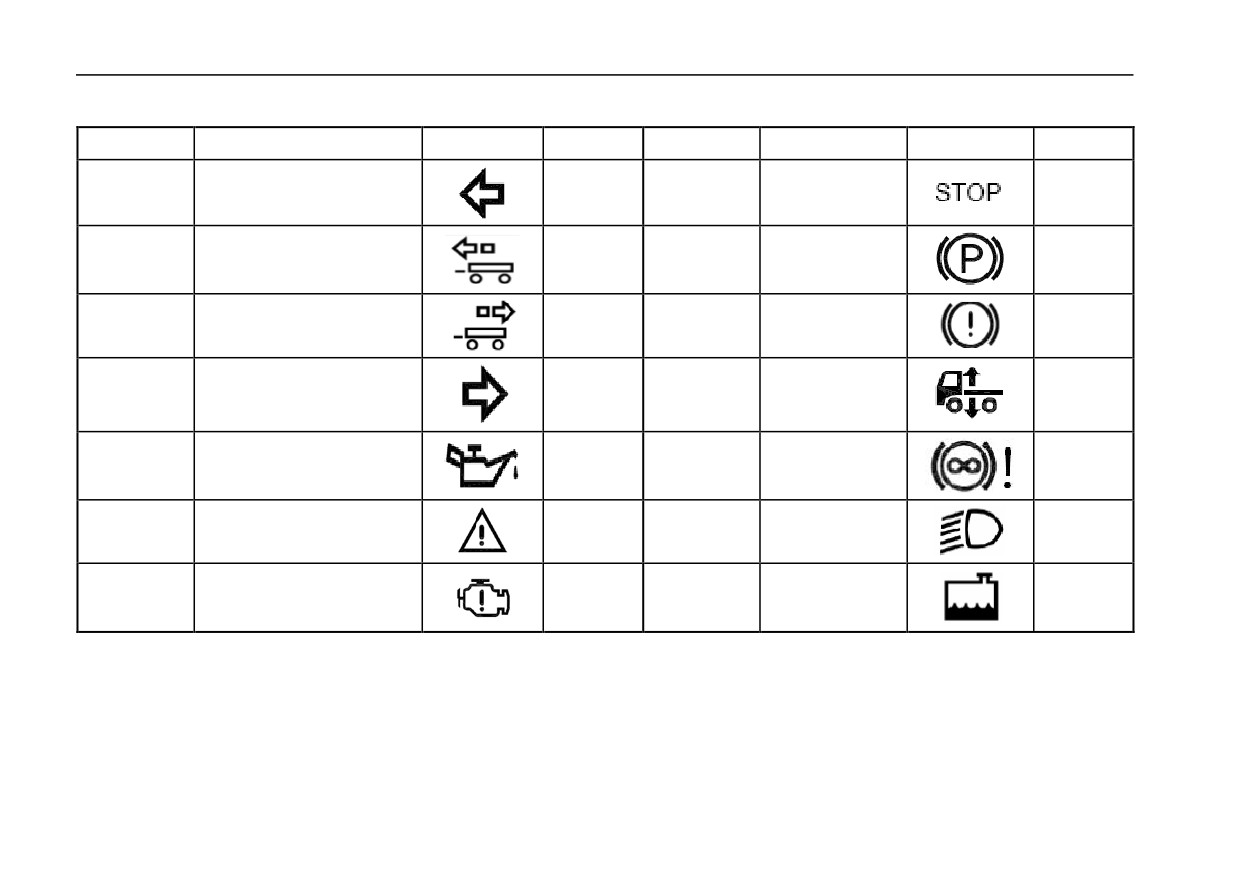

Указатель левого поворота

Аварийная

1

Зеленый

8

Красный

основного автомобиля

остановка

Стояночное

2

Поворот влево прицепа

Зеленый

9

Красный

торможение

Отказ тормозной

3

Поворот направо прицепа

Зеленый

10

Красный

системы

Указатель правого

Воздушная

Красный и

4

поворота основного

Зеленый

11

подвеска

желтый

автомобиля

Сигнализация давления

Красный и

Сигнализация

Красный и

5

12

моторного масла

желтый

замедлителя

желтый

Предупреждающий знак

Красный и

6

13

ближний свет

Зеленый

неисправности

желтый

Низкий уровень

Аварийная лампа отказа

Красный и

7

14

охлаждающей

Красный

двигателя

желтый

жидкости

66

контрольная лампа и аварийная лампа

Нумерация

Описание

Символ

Цвет

Нумерация

Описание

Символ

Цвет

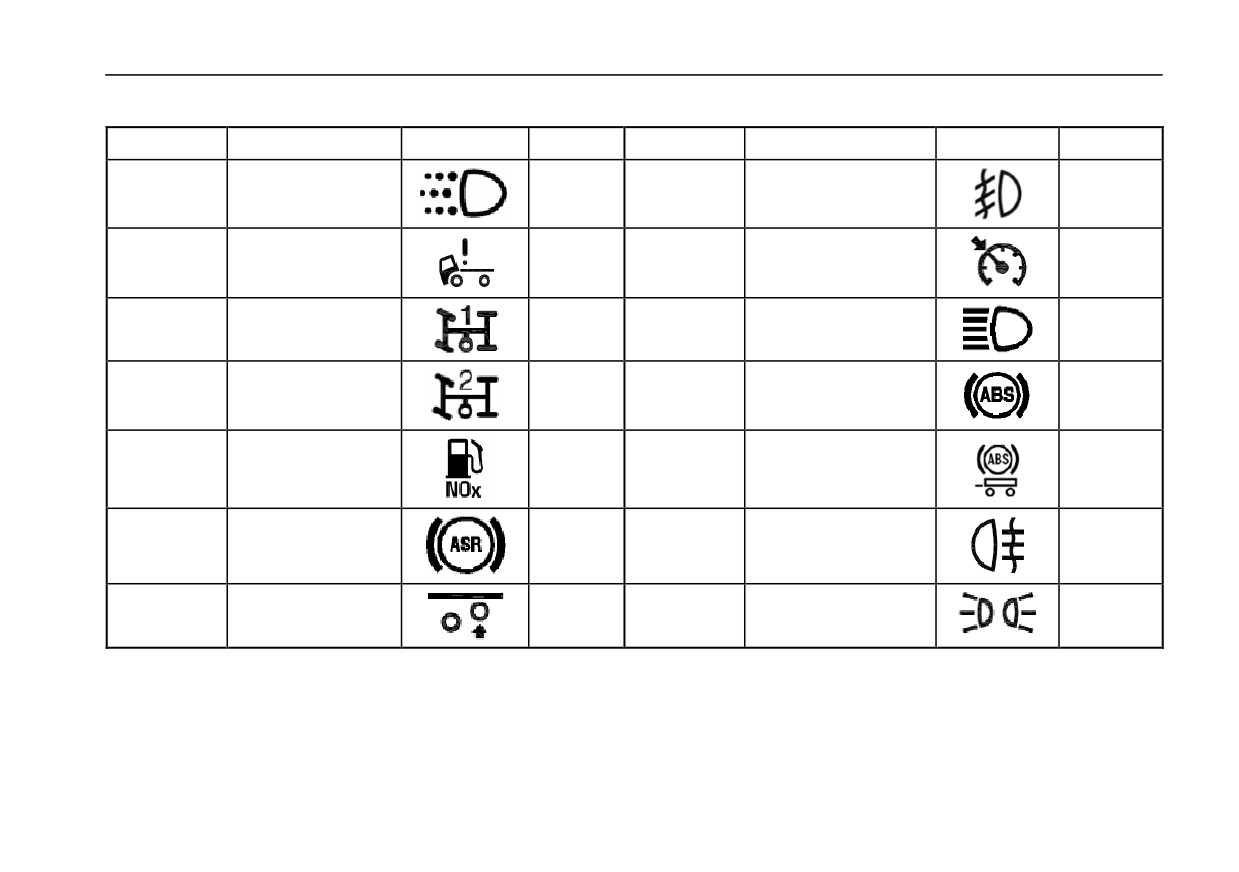

Передний

Дневные ходовые

15

Зеленый

22

противотуманный

Зеленый

огни

фонарь

16

Замок кабины

Красный

23

Круиз

Зеленый

Редуктор отбора

Красный

17

24

Дальний свет

Синий

мощности 1

и желтый

Сигнализация

Механизм отбора

Красный

18

25

основного автомобиля

Желтый

мощности 2

и желтый

ABS

низкий уровень

Сигнализация ABS

19

Желтый

26

Желтый

мочевины

прицепа

Задний

Инструкция по

20

Желтый

27

противотуманный

Желтый

работе АSR

фонарь

21

Подъемный мост

Зеленый

28

Маленькие огни

Зеленый

67

контрольная лампа и аварийная лампа

Нумерация

Описание

Символ

Цвет

Нумерация

Описание

Символ

Цвет

Аварийный сигнал

Индикация давления

29

чрезмерного

Желтый

35

Зеленый

воздуха 1

выброса

превышение

Индикация давления

30

Красный

36

Зеленый

скорости двигателя

воздуха 2

Неисправность

31

Красный

Низкое топливо

Желтый

ремня безопасности

Превышение

32

скорости

Желтый

37

Низкий CNG

Желтый

автомобиля

Пониженная

33

Зеленый

Низкий LNG

Желтый

передача

Высокая

Сигнализация низкого

температура

34

Красный

38

(высокого)

Красный

охлаждающей

напряжения

жидкости

68

Дисплей водителя и приборная панель контрольных ламп

Дисплей водителя и приборная панель контрольных ламп

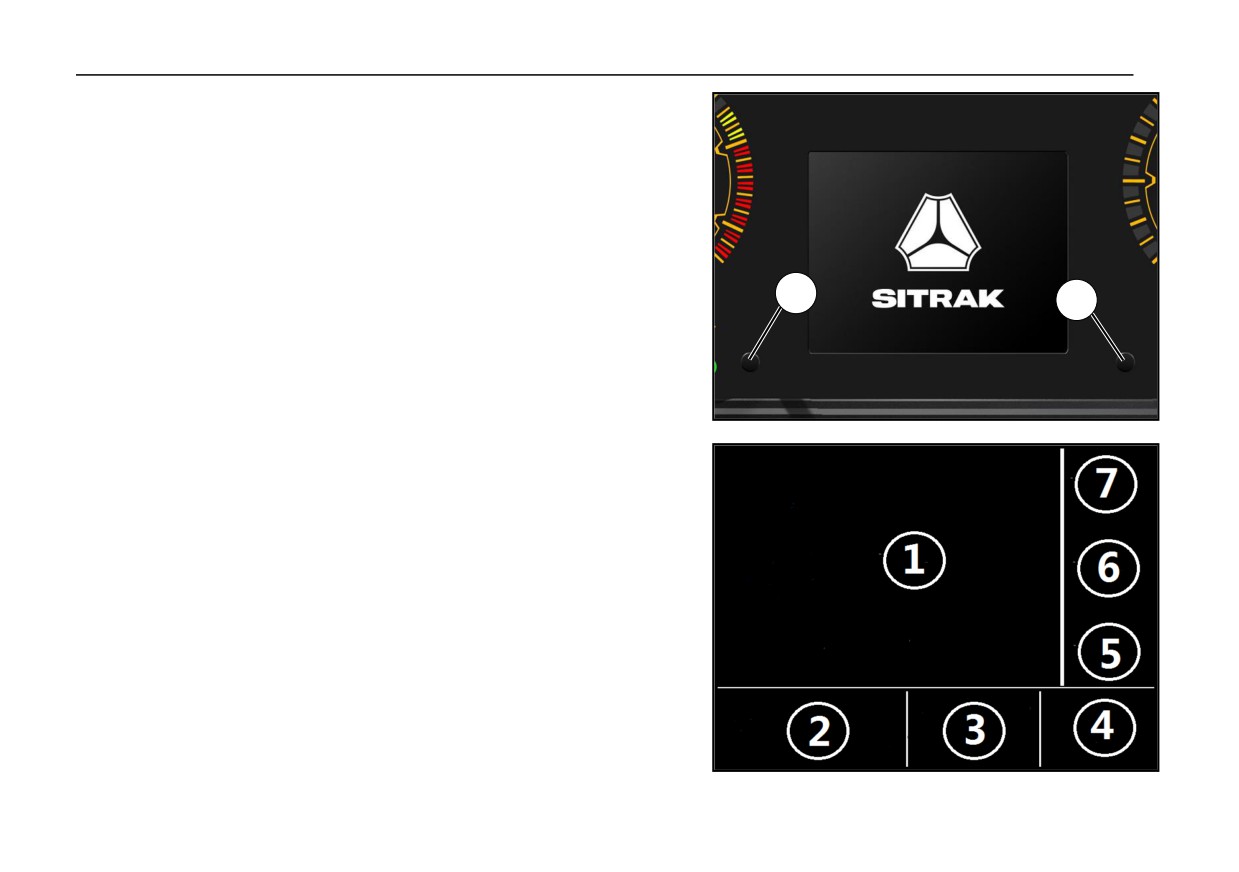

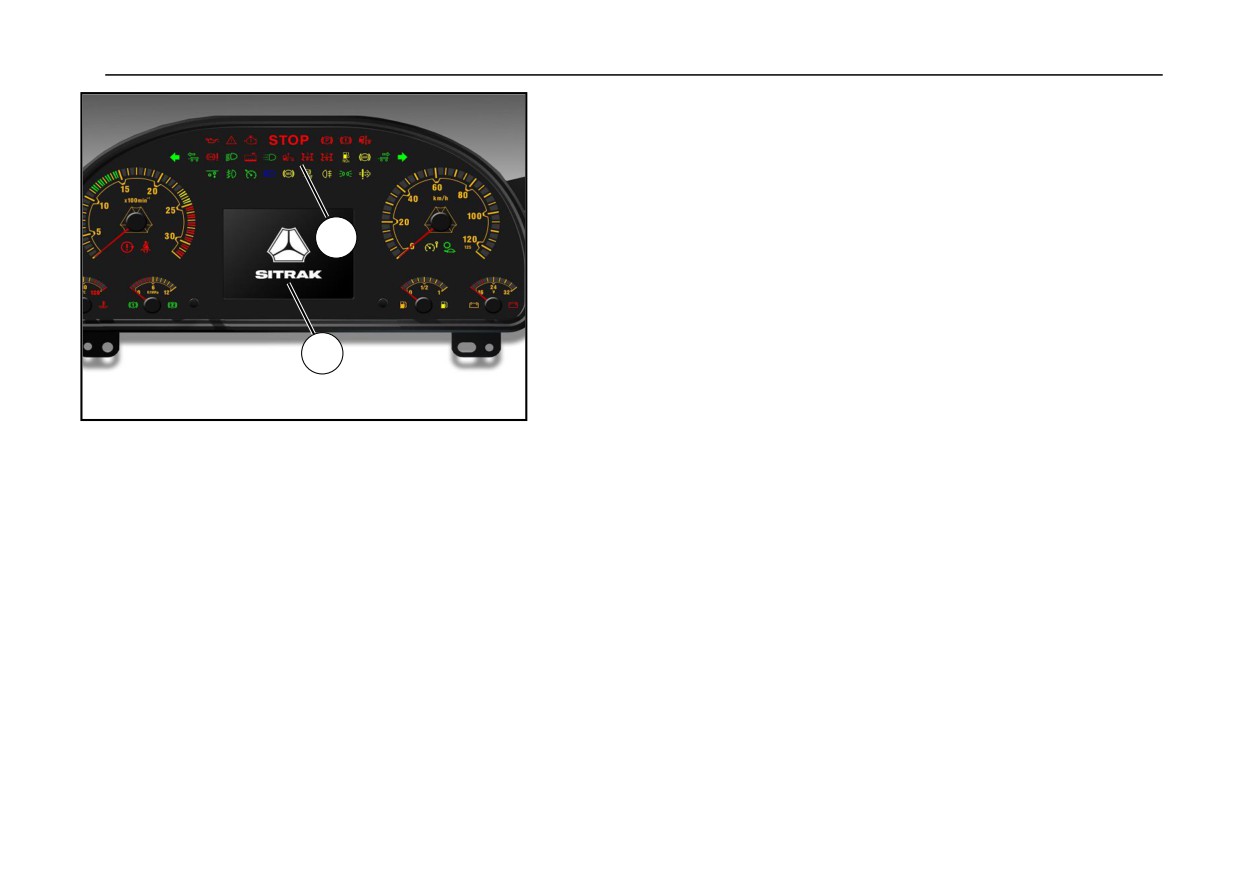

Дисплей водителя ① и приборная панель контрольных ламп ② используются для

индикации состояния автомобиля. Это дополнение к информации

，

предоставляемой соответствующими приборами на примере.

2

Когда напоминание выполнено, на экране будет показан символ напоминания.

1

69

Дисплей водителя и приборная панель контрольных ламп

экран пилота

Клавиша 1: Короткое нажатие (время нажатия клавиши < 3 сек.) для

переключения экрана, длинное нажатие (время нажатия клавиши ≥ 3 сек.) для

малого пробега чистый ноль.

Кнопка 2: нажмите и удерживайте, чтобы отрегулировать яркость подсветки

прибора.

Включите ключ, нажмите и удерживайте кнопку 1 и кнопку 2 одновременно в

2

течение 10 секунд, чтобы войти в режим диагностики, нажмите и удерживайте

1

кнопку 1, чтобы выйти, и число оборотов двигателя ≥ 300 об / мин или скорость

автомобиля ≥ 5 км / ч также выходит из режима диагностики.

Дисплей водителя разделен на 7 секций по функциям.

70

Дисплей водителя и приборная панель контрольных ламп

Секция 1 дисплея водителя

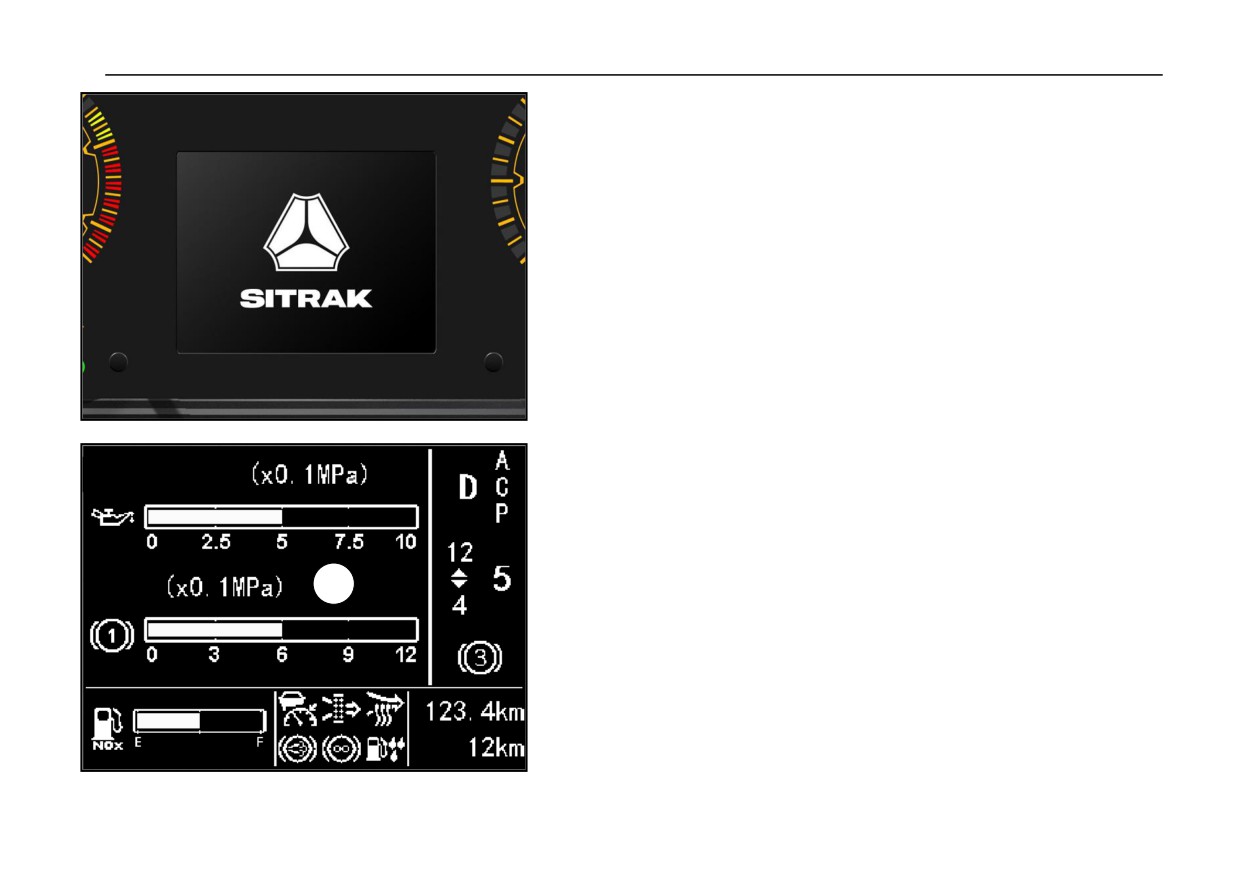

Ключевой переключатель помещается в положении ON, и отображается значок,

показанный на рисунке.

Прибор выполнит самопроверку, и примерно через 3 секунды отобразится экран

вождения.

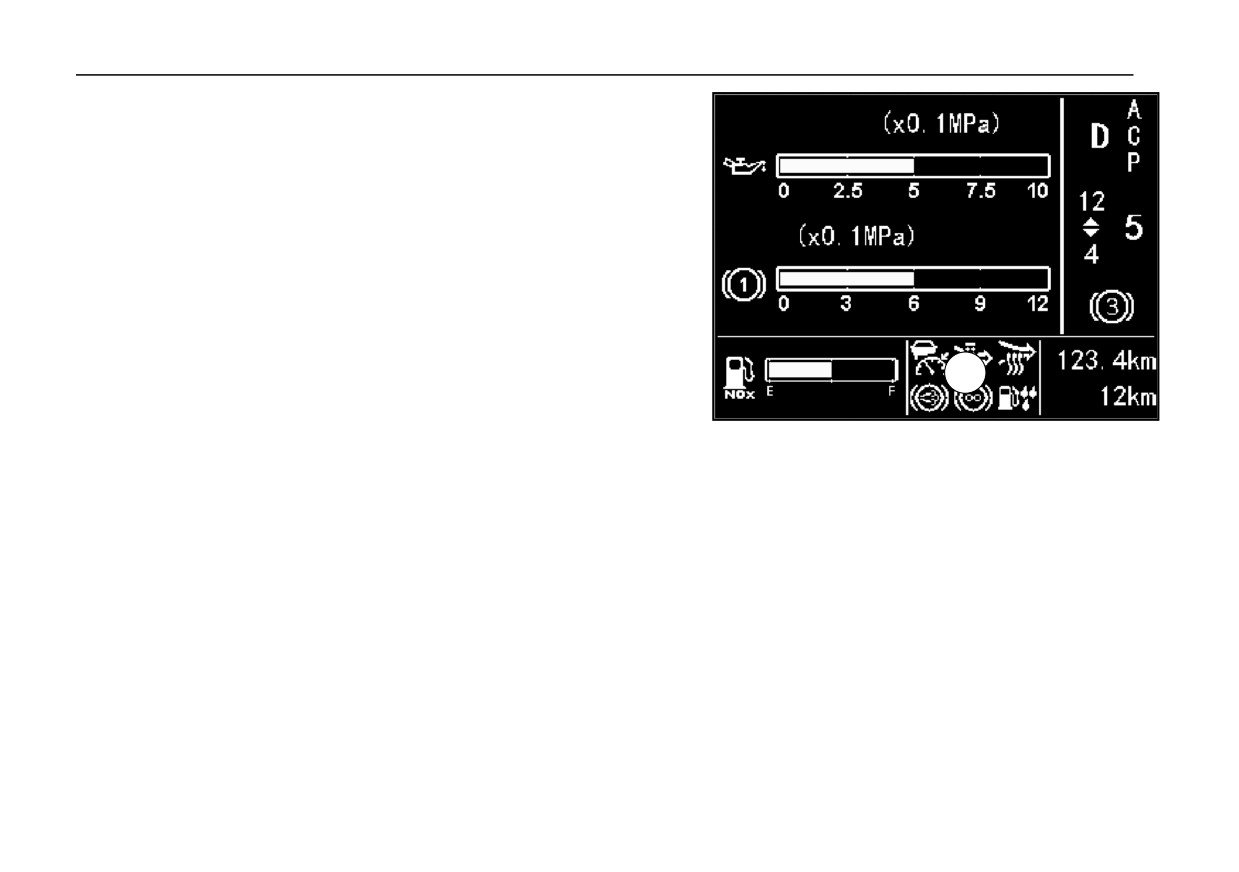

Давление масла в

двигателе

Давление

воздуха

1

71

Дисплей водителя и приборная панель контрольных ламп

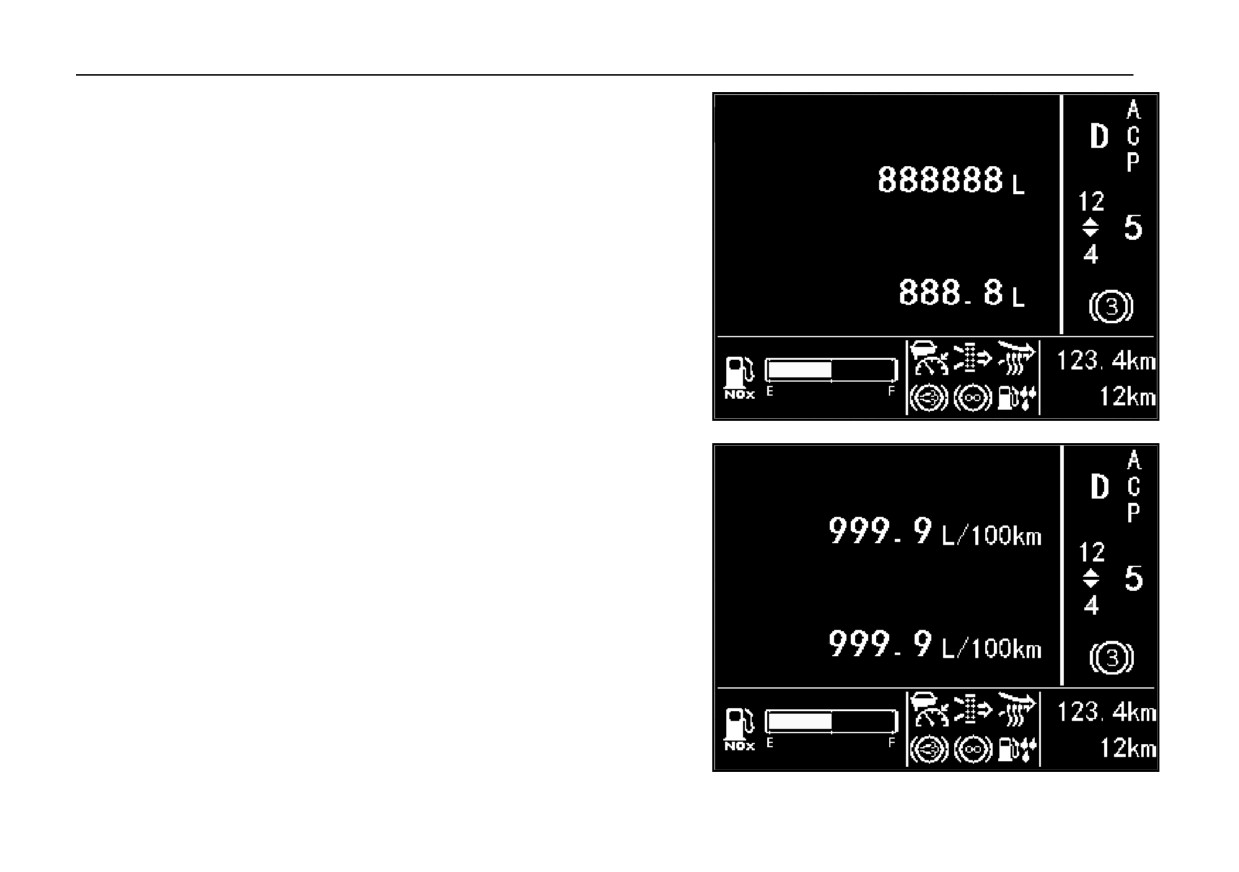

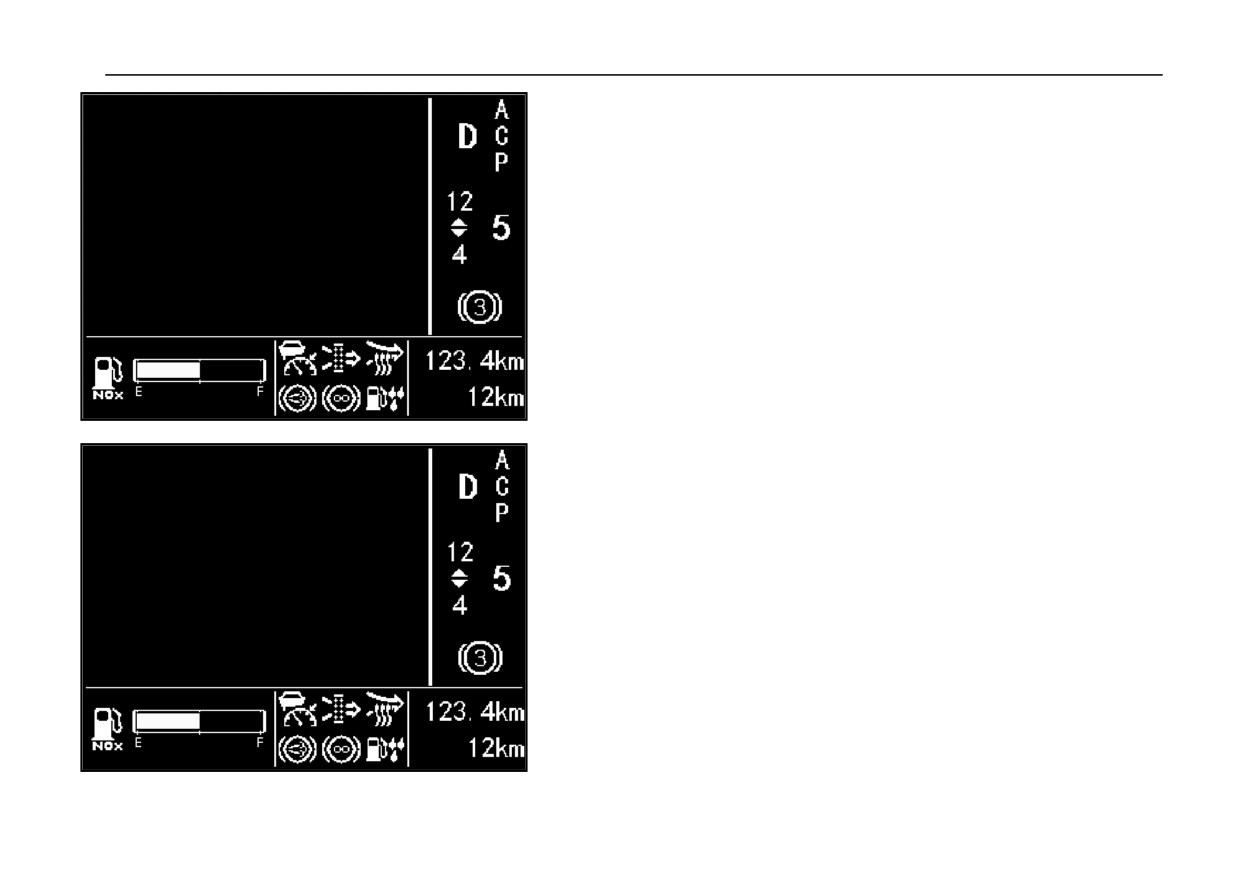

Общий расход топлива

Повернув ручку MCS вправо или коротко нажав правую кнопку прибора,

отобразится интерфейс:

Суммарный расход топлива при данной работе

двигателя

Средний расход топлива на 100 км

Средний расход топлива на коротких расстояниях

72

Дисплей водителя и приборная панель контрольных ламп

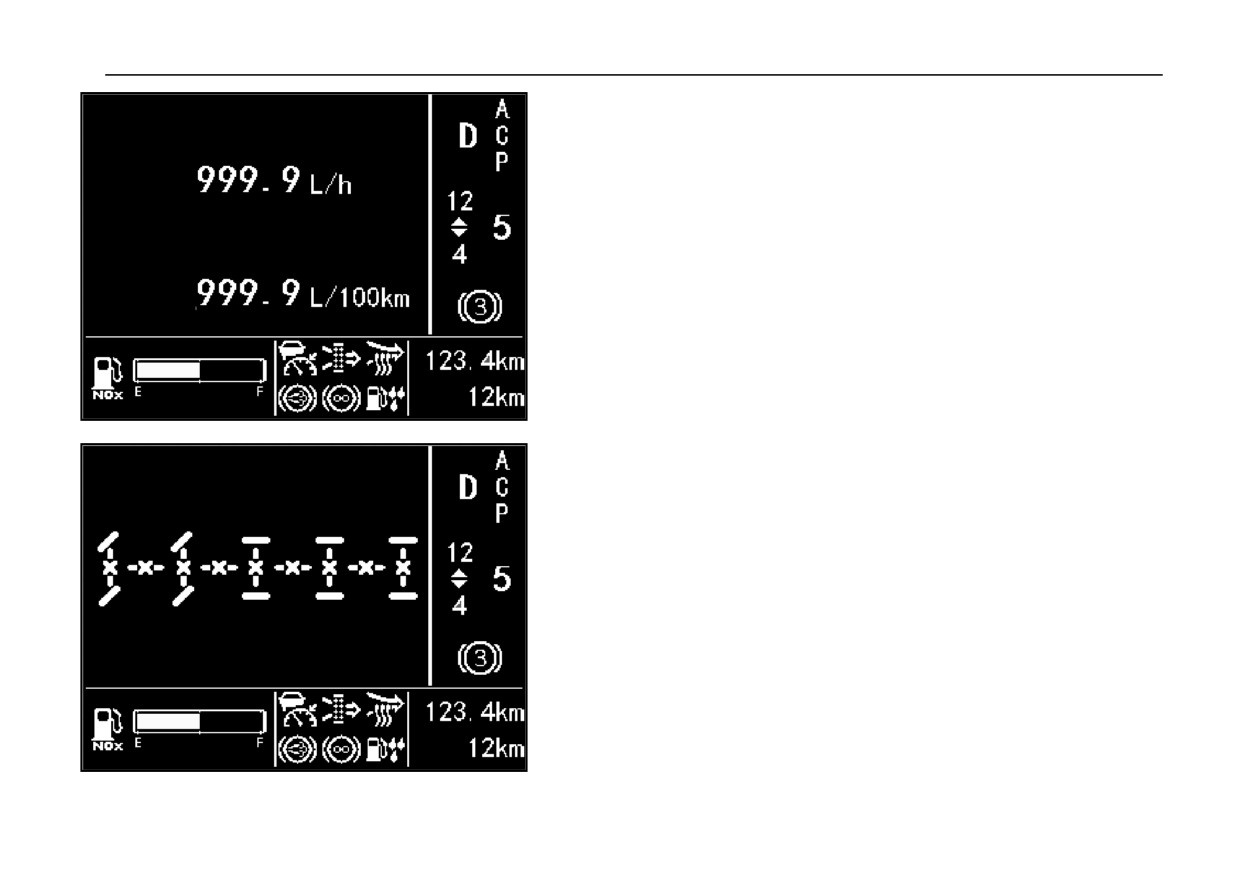

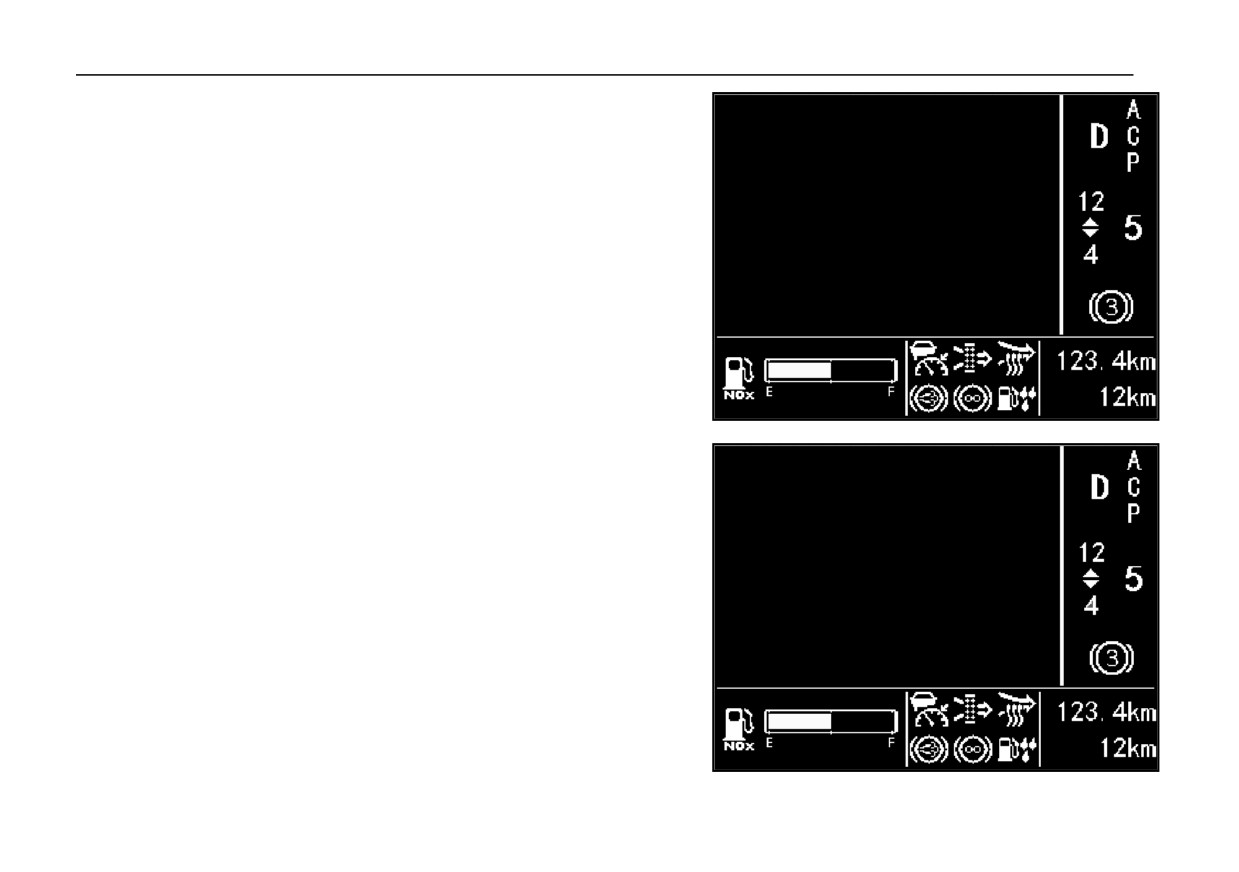

Мгновенный часовой расход топлива

Повернув ручку MCS вправо или коротко нажав правую кнопку прибора,

отобразится интерфейс:

Мгновенный расход топлива на 100 км

73

Дисплей водителя и приборная панель контрольных ламп

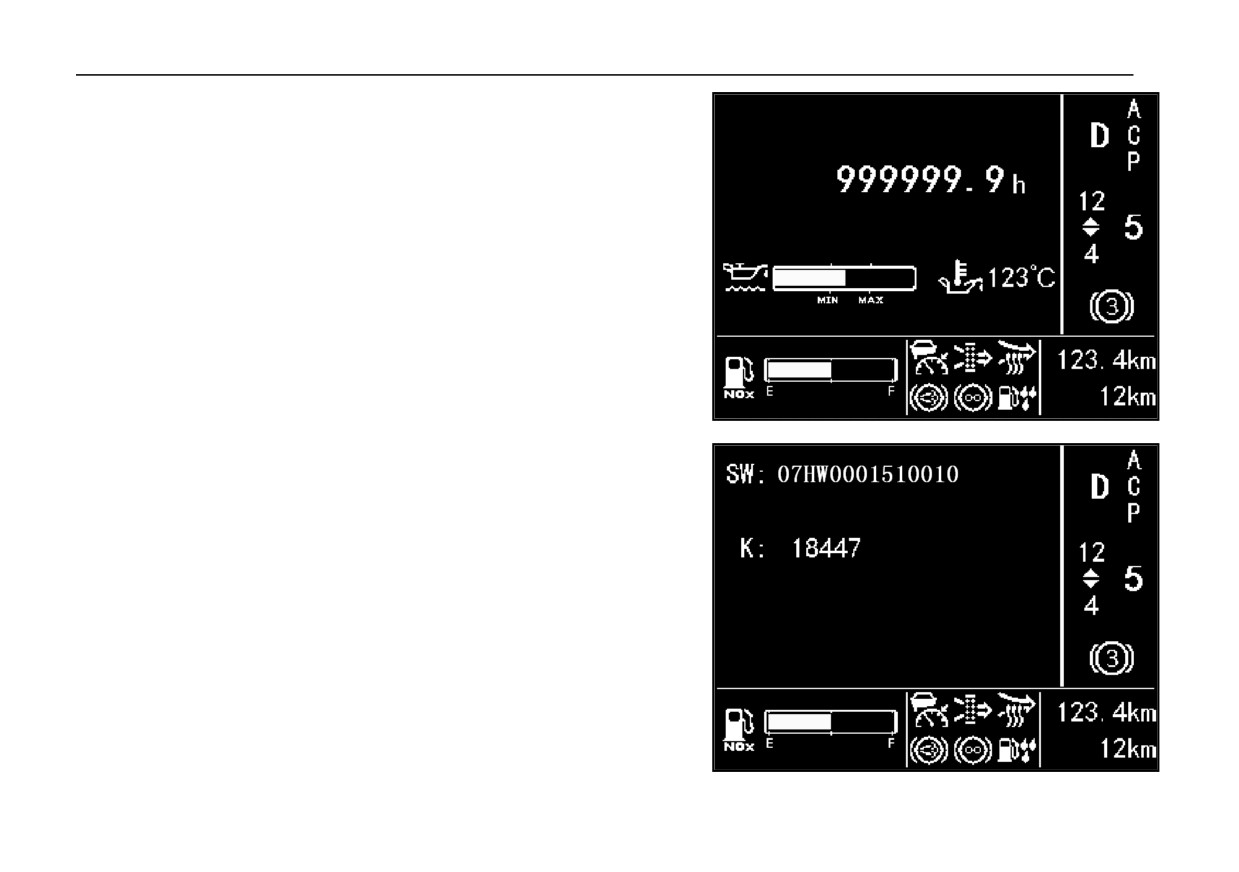

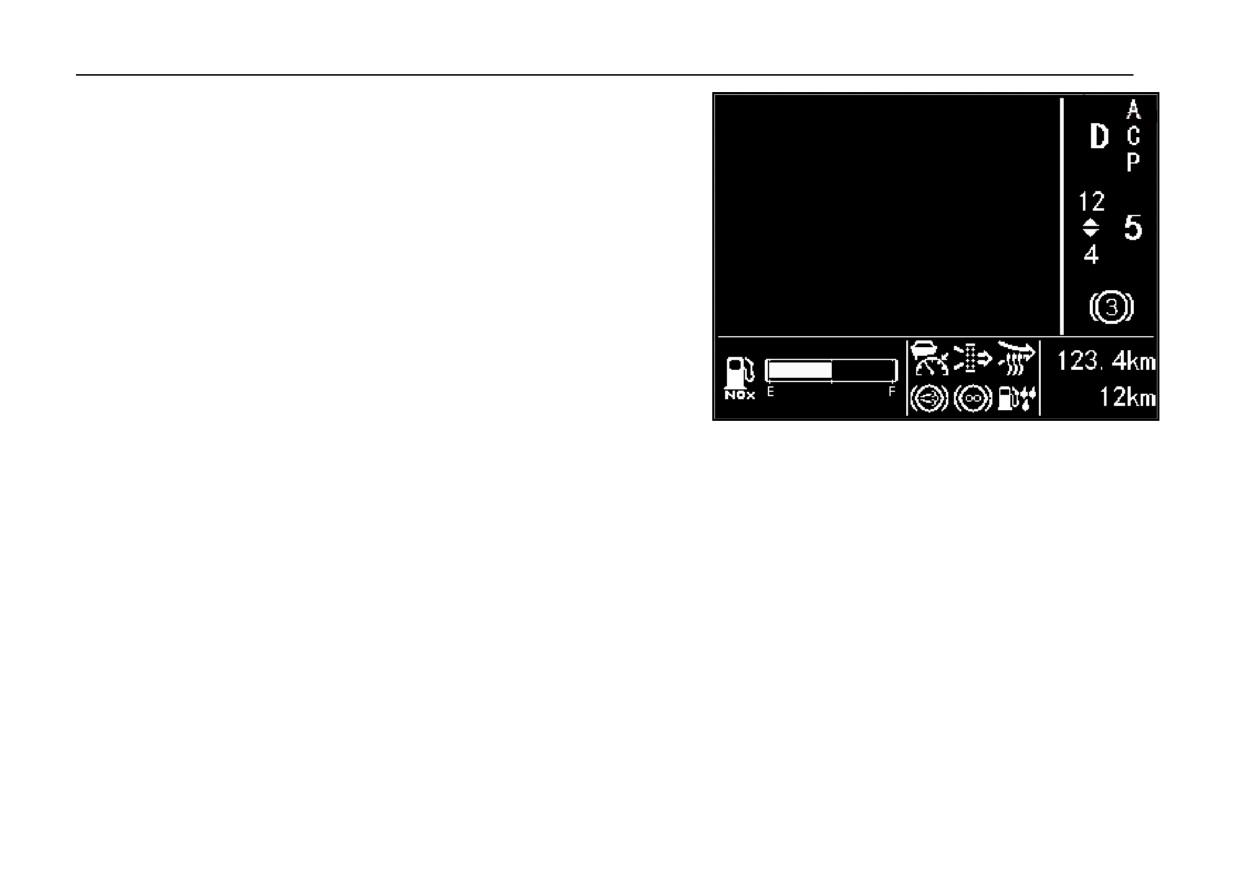

Время работы двигателя

Повернув ручку MCS вправо или коротко нажав правую кнопку прибора,

отобразится интерфейс:

74

Дисплей водителя и приборная панель контрольных ламп

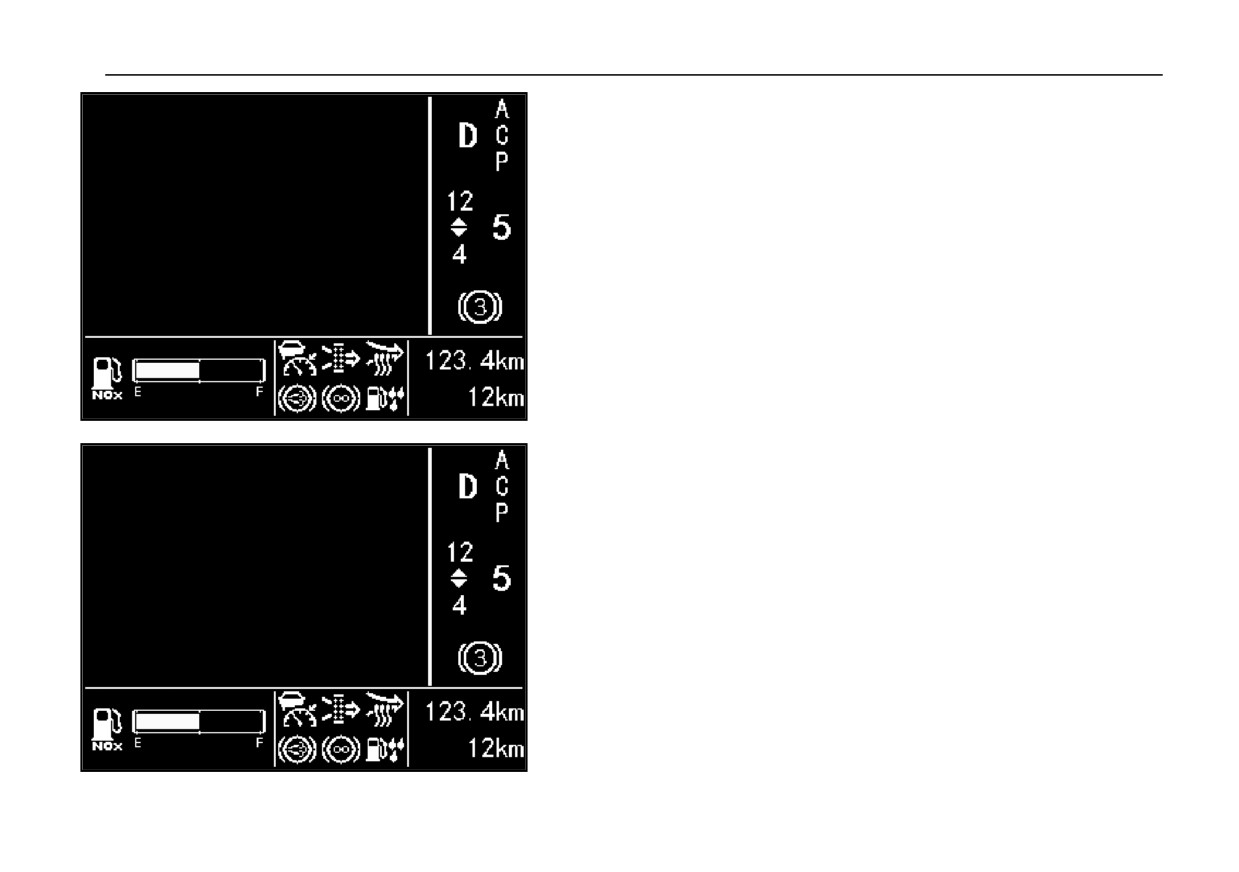

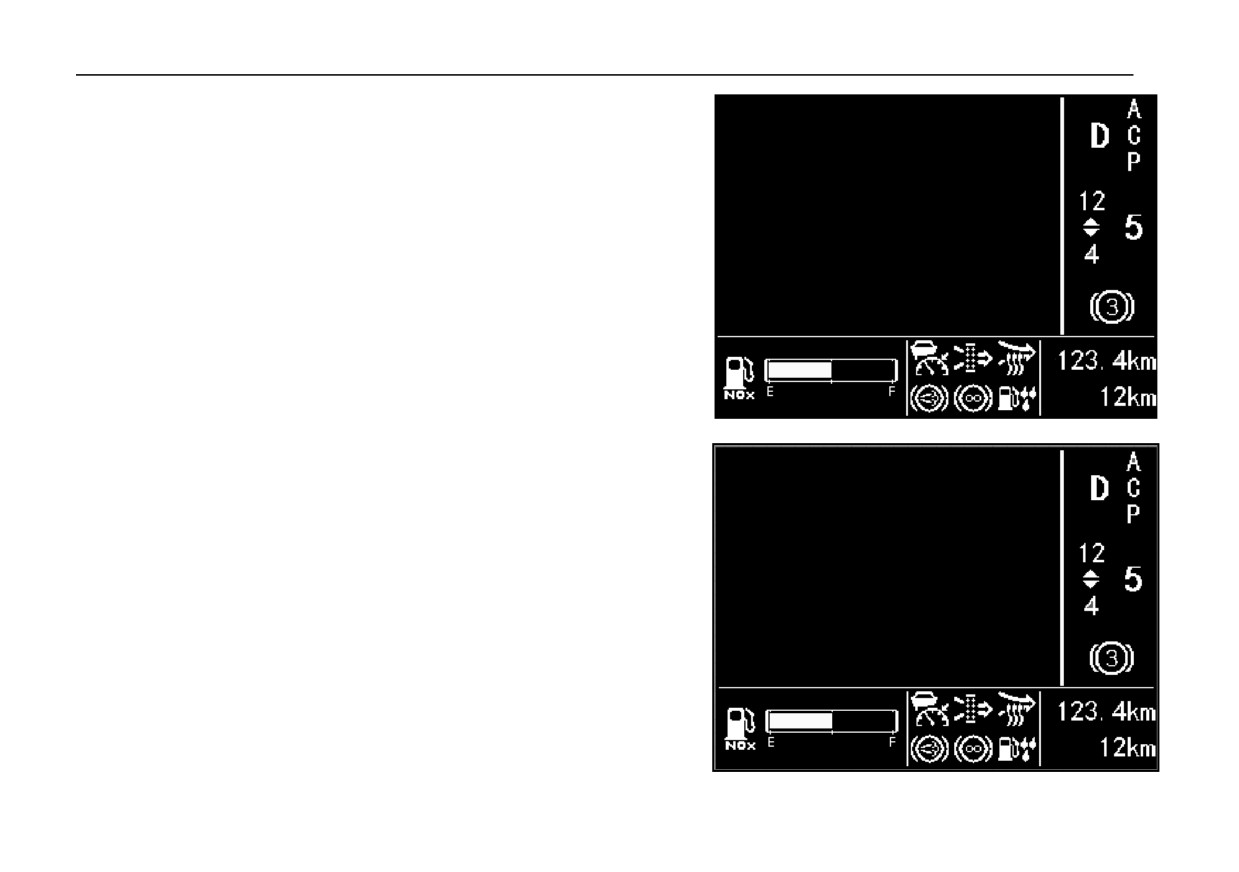

Когда автомобиль оборудован системой AMT, отобразится интерфейс:

Конфигурация АМТ

Пожалуйста, запустите двигатель

75

Дисплей водителя и приборная панель контрольных ламп

Когда автомобиль оборудован системой AMT, отобразится интерфейс:

Эта конфигурация AMT недействительна

Конфигурация AMT прошла успешно

76

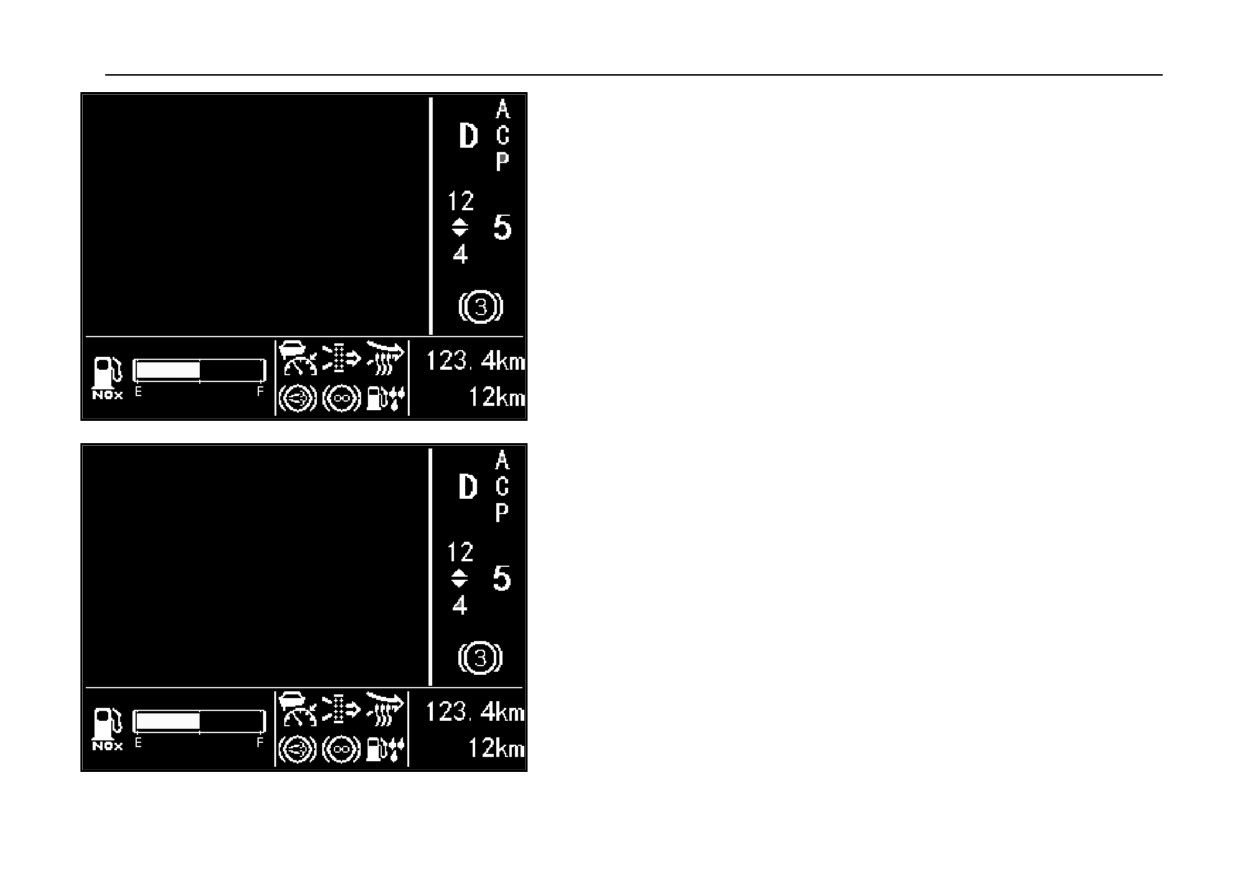

Дисплей водителя и приборная панель контрольных ламп

Когда коробка передач AMT имеет коробку отбора мощности, отобразится

интерфейс:

Устройство отбора мощности выключено

Операция выключения механизма отбора

мощности недействительна

77

Дисплей водителя и приборная панель контрольных ламп

Когда коробка передач AMT имеет коробку отбора мощности, отобразится

интерфейс:

Устройство отбора мощности

Операция зацепления недействительна -1

Устройство отбора мощности

Операция зацепления недействительна - 2

78

Дисплей водителя и приборная панель контрольных ламп

Когда коробка передач AMT имеет коробку отбора мощности, отобразится

интерфейс:

Зацепление устройства отбора мощности

успешно выполнено

Выключить устройство отбора мощности

79

Дисплей водителя и приборная панель контрольных ламп

Когда коробка передач AMT имеет коробку отбора мощности, отобразится

интерфейс:

Устройство отбора мощности находится в

рабочем состоянии

Устройство отбора мощности находится в

состоянии зацепления

80

Дисплей водителя и приборная панель контрольных ламп

Секция дисплея водителя

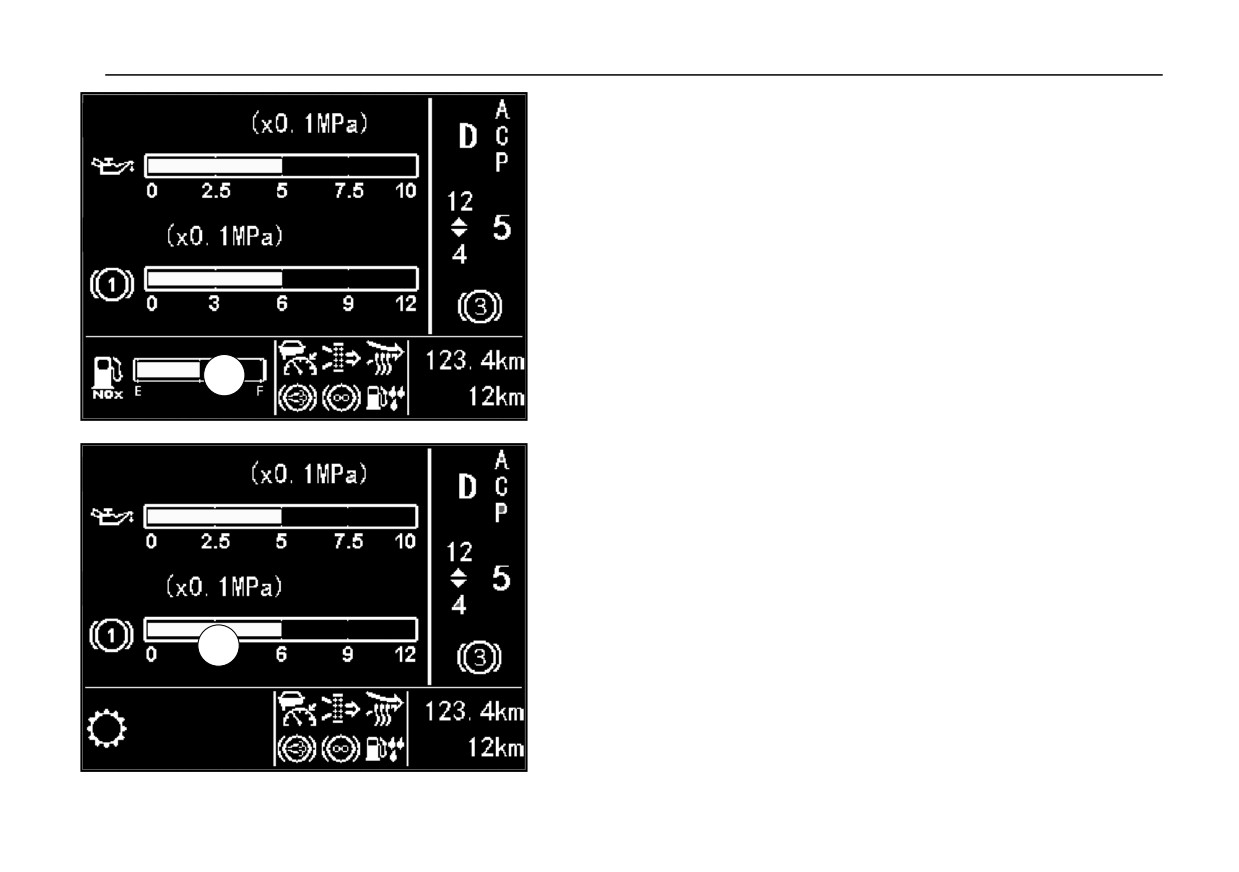

1 также имеет страницу отображения аварийных

сигналов:

При сборке механической коробки передач с коробкой отбора мощности, если

Размыкание цепи электромагнитного клапана для

электромагнитный клапан коробки отбора мощности имеет обрыв или

устройства отбора мощности

закорочен, будет отображаться интерфейс дисплея：

Короткое замыкание электромагнитного клапана

для устройства отбора мощности

81

Дисплей водителя и приборная панель контрольных ламп

Когда ключ включен, скорость равна нулю, а ручной тормоз не нажат, на экране

дисплея отображается интерфейс：

Пожалуйста, потяните за ручной тормоз

82

Дисплей водителя и приборная панель контрольных ламп

Давление масла в

двигателе

Интервал 2 дисплея водителя

Интервал

2 показывает уровень мочевины; Если запускается двигатель на

природном газе, интервал 2 не отображается.

Давление

воздуха

2

При оснащении автомобиля АМТ, если коробка передач находится на ползучей

передаче, будет отображаться на интерфейсе интервала 2:

Давление масла в

двигателе

Давление

воздуха

2

Низкая передача

коробки передач

83

Дисплей водителя и приборная панель контрольных ламп

Давление масла в

Интервал 3 дисплея водителя

двигателе

Как показано на рисунке.

Давление

воздуха

3

84

содержание      ..     1      2      3      4      ..
