Плоскости

 R



186

•

Стандартный



цикл



растачивания



с



остановом



G86



аналогичен



стандартному

циклу



растачивания



G85

,

за



исключением



того

,

что



шпиндель



остановится



у

дна



отверстия



перед



возвращением



на



заданную



высоту

.

•

Стандартный



цикл



растачивания



с



ручным



выводом



G87



также



аналогичен



по

составу

,

за



исключением



того

,

что



шпиндель



остановится



у



дна



отверстия

,

инструмент



вручную



выводится



из



отверстия



толчковой



подачей



и



программа

снова



продолжается



после



нажатия

 «

Запуск



цикла

».

•

Стандартный



цикл



растачивания

,

задержки



и



ручного



вывода



G88



аналогичен

G87

,

за



исключением



того

,

что



выполняется



задержка

,

прежде



чем



оператор

может



вручную



вывести



инструмент



из



отверстия

.

•

Стандартный



цикл



растачивания

,

задержки



и



обратного



растачивания



G89

аналогичен



G85

,

за



исключением



того

,

что



есть



выполняется



у



дна



отверстия



и

растачивание



отверстия



продолжается



на



заданной



скорости



подачи



при

возвращении



инструмента



в



заданное



положение

.

Это



отличается



от



других

стандартных



циклов



растачивания

,

в



которых



инструмент



или



перемещается



в

режиме



ускоренного



перемещения



или



с



помощью



ручной



толчковой



подачи

для



его



возврата



в



положение



возврата

.

•

Стандартный



цикл



чистового



растачивания



G76



выполняет



растачивание



до

заданной



глубины



и



после



растачивания



отверстия



выполняет



отвод

инструмента



от



стенки



отверстия



перед



его



выводом

.

•

Стандартный



цикл



обратного



растачивания



G77



работает



подобно



G76

,

за

исключением



того

,

что



перед



началом



растачивания



отверстия



выполняется

перемещение



инструмента



для



отвода



от



стенки



отверстия

,

перемещение



вниз

к



дну



отверстия

,

а



затем



растачивание



до



заданной



глубины

.

4.11.4

Плоскости

 R

Плоскости

 R

или



плоскости



возврата

 –

это



команды



кода

 G,

которые



задают



высоту

возврата



оси



Z



во



время



стандартных



циклов

.

Код

 G

плоскости

 R

остается



активными

на



протяжении



стандартного



цикла

,

в



котором



он



используется

.

G98

  «

Возврат



в

исходную



точку



стандартного



цикла

»

перемещает



ось



Z



на



высоту



оси



Z



перед

стандартным



циклом

.

G99

  «

Возврат



в



плоскость

 R

в



стандартном



цикле

»

перемещает



ось



Z



на



высоту

,

заданную



аргументом



Rnn.nnnn

,

заданным



со

стандартным



циклом

.

Дополнительную



информацию



см

.

в



разделе

 «

Коды

 G

и

M».

4.12

Специальные



коды

 G

Специальные



коды

 G

используются



для



сложного



фрезерования

.

Оно



включает

:

•

Гравирование

 (

G47

)

•

Фрезерование



кармана

 (

G12

,

G13



и



G150

)

•

Вращение



и



масштабирование

 (

G68

,

G69

,

G50

,

G51

)

•

Зеркальное



отражение

 (

G101



и



G100

)

Программирование



187

4.12.1

Гравирование

Код

 G

гравирования



текста



G47



позволяет



гравировать



текст



или



последовательные

серийные



номера



с



использованием



одиночного



блока



текста



программы

.

Также



есть

поддержка



символов

 ASCII.

См

.

страницу

281

,

где



указана



дальнейшая



информация



о



гравировании

.

4.12.2

Фрезерование



кармана

В



системе



управления

 Haas

есть



два



типа



кодов

 G

для



фрезерования



кармана

:

•

Фрезерование



круглых



карманов



выполняется



с



помощью



кодов

 G:

G12

  –

команды



фрезерования



круглых



карманов



по



часовой



стрелке

,

и



G13

 –

команды

фрезерования



круглых



карманов



против



часовой



стрелки

.

•

Универсальное



фрезерование



кармана



G150



использует



подпрограмму



для

обработки



пользовательской



геометрии



кармана

.

Убедитесь

,

что



геометрия



подпрограммы

 –

полностью



замкнутый



контур

.

Убедитесь

что



исходная



точка

 X-Y

в



команде



G150



находится



внутри



полностью



замкнутого

контура

.

Если



этого



не



сделать

,

это



может



вызвать



сигнал



об



ошибке

 370 –

Ошибка

определения



кармана

.

См

.

страницу

267

,

где



указана



дальнейшая



информация



о



кодах

 G,

выполняющих

фрезерование



кармана

.

4.12.3

Вращение



и



масштабирование

G68

  «

Вращение

»

используется



для



вращения



системы



координат



в



необходимой

плоскости

.

Он



требует

,

чтобы



плоскость



была



определена



перед



командой



G68

,

и

требует



координат



для



центра



вращения



и



угла



поворота

.

Эту



функцию



можно

использовать



вместе



с



командой



G91

  «

Относительный



режим



программирования

»

для



обработки



симметричных



последовательностей

.

Вращение



отменяется



с

помощью



команды



G69

 «

Отмена вращения

».

Код



G51

  «

Масштабирование

»

используется



для



масштабирования



значения

позиционирования



в



блоках

,

следующих



за



командой



G51

.

Масштабирование

отменяется



командой



G50

  «

Отмена



масштабирования

».

Масштабирование



можно

использовать



с



G68

  «

Вращение

».

Однако

,

используйте



G51

  «

Масштабирование

»

перед



использованием



G68

 «

Вращение

»

и



отменяйте



G51



после



отмены

G68

.

См

.

страницу

291

,

где



указана



дальнейшая



информация



о

 G-

кодах

  «

вращение

»

и

«

масштабирование

».

Зеркальное



отражение



188

4.12.4

Зеркальное



отражение

Код



G101

 «

Включить



зеркальное



отражение

»

выполнит



отражение



перемещения



оси

относительно



заданной



оси

.

Настройки



45

-

48

,

80



и



250



включают



зеркальное

отражение



относительно



осей

 X, Y, Z, A, B

и

 C.

Точка



поворота



зеркального

отражения



по



оси



определяется



аргументом



Xnn.nn

.

Это



можно



указывать



для

оси

Y,

которая



включена



на



станке

,

и



в



настройках

,

использованием



оси

,

для



которой

включается



зеркальное



отражение

,

в



качестве



аргумента

.

G100



отменяет



G101

.

См

.

страницу

323

,

где



указана



дальнейшая



информация



о



кодах

 G,

выполняющих

зеркальное



отражение

.

4.13

Подпрограммы

Подпрограммы

 ()

обычно



представляют



собой



последовательности



команд

,

которые

повторяются



в



программе



несколько



раз

.

Вместо



повторения



этих



команд



много



раз

в



главной



программе



пишут



отдельную



подпрограмму

.

В



этом



случае



в



основной

программе



есть



одна



команда

,

которая



вызывает



программу



подпрограммы

.

Если

подпрограмма



вызывается



с



помощью



M97



и



адреса



P

,

код

 P –

то



же



самое

,

что



номер

строки

  (

Nnnnnn

)

подпрограммы

,

которую



необходимо



вызвать

,

которая



находится

после



M30

.

Подпрограмма



вызывается



с



помощью



M98



и



адреса



P

.

Адрес



P



с



M98

 –

для



номера



программы

(

Onnnnn

).

Фиксированные



циклы



представляют



собой



самый



распространенный



пример

использования



подпрограммы

.

Положения

 X

и

 Y

отверстий



помещаются



в



отдельной

программе

,

а



затем



вызываются

.

Вместо



записывания



положений

 X, Y

для



каждого

инструмента



отдельно

,

они



записываются



один



раз



для



любого

количества инструментов

.

Подпрограммы



могут



включать



в



себя



счетчик



циклов



с



адресным



кодом



L

.

При

наличии



L



вызов



подпрограммы



повторяется



это



количество



раз

,

прежде



чем

основная



программа



перейдет



к



следующему блоку

.

4.13.1

Внешняя



подпрограмма

 M98

Внешняя



подпрограмма

 –

это



отдельная



программа

,

к



которой



несколько



раз

обращается



основная



программа

.

Команда



на



исполнение

  (

вызов

)

внешних

подпрограммам



осуществляется



с



помощью



M98



и



Pnnnnn

,

который



отсылает



к

номеру



программы подпрограммы

.

Пример



внешней



подпрограммы

O00104 (

подпрограмма



с

 M98) ;

T1 M06 ;
G90 G54 G00 ;

Программирование



189

S1406 M03Y-2.25 ;
G43 H01 Z1. M08 ;
G81 G99 Z-0.26 R0.1 F7. ;
M98 P105 (

Вызов



подпрограммы

 O00105) ;

T2 M06 ;
G90 G54 G00 X1.5 Y-0.5 ;
S2082 M03 ;
G43 H02 Z1. M08 ;
G83 G99 Z-.75 Q0.2 R0.1 F12.5 ;
M98 P105 (

Вызов



подпрограммы

 O00105) ;

T3 M06 ;
G90 G54 G00 X1.5 Y-0.5 ;
S750 ;
G43 H03 Z1. M08 ;
G84 G99 Z-.6 R0.1 F37.5 ;
M98 P105 (

Вызов



подпрограммы

 O00105) ;

G53 G49 Y0. ;
M30 (

Завершение



программы

) ;

F4.32:

Чертеж



последовательности



подпрограммы

Подпрограмма

O00105 ;
X.5 Y-.75 ;
Y-2.5 ;
G98 X1.5 Y-2.5 ;
G99 X3.5 ;
X4.5 Y-2.25 ;
Y-.75 ;
X3.5 Y-.5 ;
G80 G00 Z1.0 M09 ;
G53 G49 Z0. M05 ;
M99;

4.50

3.50

1.50

.50

.50

.75

2.25

2.50

1

2

3 4

5 6

7

8

.75

.375

Локальная



подпрограмма

 (M97)



190

4.13.2

Локальная



подпрограмма

 (M97)

Локальная



подпрограмма

 -

это



блок



кода



в



главной



программе

,

к



которому



главная

программа



обращается



несколько



раз

.

Локальные



подпрограммы



запускаются

(

вызываются

)

с



помощью



M97



и



Pnnnnn

,

который



отсылает



к



номеру



строки



N

локальной подпрограммы

.

Формат



локальной



подпрограммы



требует



окончания



основной



программы



с

помощью



M30

,

а



затем



ввода



локальных



подпрограмм



после



M30

.

Каждая



локальная

подпрограмма



должна



иметь



номер



строки



N



в



начале



и



M99



в



конце

,

который

выполняет



передачу



управления



обратно



к



следующей



строке



в

основной программе

.

Пример



локальной



подпрограммы

O00104 (

локальная



подпрограмма



с

 M97) ;

T1 M06 ;
G90 G54 G00 X1.5 Y-0.5 ;
S1406 M03 ;
G43 H01 Z1. M08 ;
G81 G99 Z-0.26 R0.1 F7. ;
M97 P1000 (

вызов



локальной



подпрограммы



в



строке

 N1000)

;
T2 M06 ;
G90 G54 G00 X1.5 Y-0.5 ;
S2082 M03 ;
G43 H02 Z1. M08 ;
G83 G99 Z-.75 Q0.2 R0.1 F12.5 ;
M97 P1000 (

вызов



локальной



подпрограммы



в



строке

 N1000)

;
T3 M06 ;
G90 G54 G00 X1.5 Y-0.5 ;
S750 ;
G43 H03 Z1. M08 ;
G84 G99 Z-.6 R0.1 F37.5 ;
M97 P1000 (

вызов



локальной



подпрограммы



в



строке

 N1000)

;
G53 G49 Y0. ;
M30 (

Завершение



программы

) ;

N1000 (

Начало



локальной



подпрограммы

) ;

X.5 Y-.75 ;
Y-2.25 ;
G98 X1.5 Y-2.5 ;
G99 X3.5 ;

Программирование



191

X4.5 Y-2.25 ;
Y-.75 ;
X3.5 Y-.5 ;
G80 G00 Z1.0 M09 ;
G53 G49 Z0. M05 ;
M99;

4.13.3

Пример



внешней



подпрограммы



со



стандартным



циклом

 (M98)

O1234 (

Пример



подпрограммы



стандартного



цикла

) ;

T1 M06 ;
G90 G54 G00 X.565 Y-1.875 S1275 M03 ;
G43 H01 Z.1 M08 ;
G82 Z-.175 P.03 R.1 F10. ;
M98 P1000 ;
G80 G00 Z1.0 M09 ;
T2 M06
G00 G90 G54 X.565 Y-1.875 S2500 M03 ;
G43 H02 Z.1 M08 ;
G83 Z-.720 Q.175 R.1 F15. ;
M98 P1000 ;
G00 G80 Z1.0 M09 ;
T3 M06 ;
G00 G90 G54 X.565 Y-1.875 S900 M03 ;
G43 H03 Z.2 M08 ;
G84 Z-.600 R.2 F56.25 ;
M98 P1000 ;
G80 G00 Z1.0 M09 ;
G28 G91 Y0 Z0 ;
M30;

Подпрограмма



O1000 (

Положения

 X,Y) ;

X 1.115 Y-2.750 ;
X 3.365 Y-2.875 ;
X 4.188 Y-3.313 ;
X 5.0 Y-4.0 ;
M99;

Внешние



подпрограммы



с



несколькими



закрепленными



деталями

 (M98)



192

4.13.4

Внешние



подпрограммы



с



несколькими



закрепленными



деталями

 (M98)

Подпрограммы



полезны



для



обработки



одной



и



той



же



детали



в



разных



положениях

X

и

 Y

в



станке

.

Например

,

на



столе



установлено



шесть



тисков

.

Для



каждых



тисков

будет



использоваться



новый



ноль



по

 X, Y.

Обращение



программы



к



ним

осуществляется



с



помощью



коррекции



детали



G54

 –

G59

.

Пользуйтесь



искателем

краев



или



индикатором

,

чтобы



установить



нулевую



точку



для



каждой



детали

.

Используйте



клавишу



установки



нуля



детали



на



странице



коррекции



детали



для

записи



каждого



положения

 X, Y.

После



задания



на



странице



коррекции



положения

начала



координат

 X, Y

для



каждой



обрабатываемой



детали



можно

начинать программирование

.

На



рисунке



показан



вид



настройки



на



столе



станка

.

Например

,

в



каждой



из



этих

шести



деталей



необходимо



сверлением



выполнить



отверстие



в



центре

,

в



нулевых

координатах

 X

и

Y.

Главная



программа

O2000 ;
T1 M06 ;
G00 G90 G54 X0 Y0 S1500 M03 ;
G43 H01 Z.1 M08 ;
M98 P3000 ;
G55;
M98 P3000 ;
G56;
M98 P3000 ;
G57;
M98 P3000 ;
G58;
M98 P3000 ;
G59;
M98 P3000 ;
G00 Z1.0 M09 ;
G28 G91 Y0 Z0 ;
M30;

Программирование



193

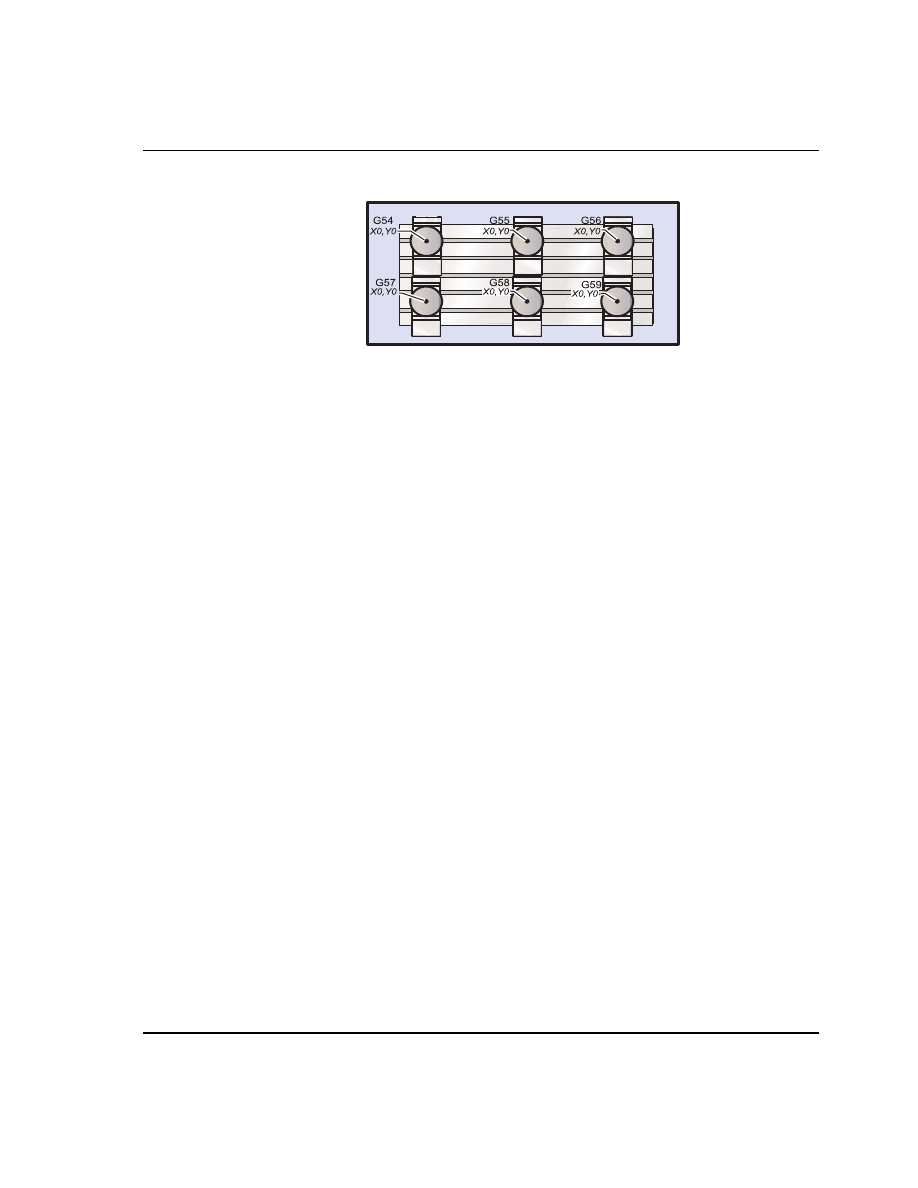

F4.33:

Чертеж



подпрограммы



с



несколькими



закрепленными



деталями

Подпрограмма

O3000 ;
X0 Y0 ;
G83 Z-1.0 Q.2 R.1 F15. ;
G00 G80 Z.2 ;
M99;

Программирование



опций



195

R

лава

 5:

Программирование



опций

5.1

Программирование



опций

В



дополнение



к



стандартным



функциям

,

включенным



в



объем



поставки



станка

,

также

можно



иметь



дополнительное



оборудование



со



специальными



возможностями

программирования

.

В



настоящем



разделе



описано

,

как



программировать



эти



опции

.

Можно



связаться



с



вашим



дилерским



центром



компании

 Haas,

чтобы



купить

большинство



этих



опций

,

если



они



отсутствуют



в



стандартной



комплектации



вашего

станка

.

5.2

Программирование

 4-

й



и

 5-

й



осей

F5.1:

Перемещение



оси



на

 VR-11

и

 TRT-210: [A]

ось

 A, [B]

ось

 B

5.2.1

Создание



пятикоординатных



программ

Большинство



пятимерных



программ



довольно



сложны

,

и



их



следует



писать



при

помощи



пакета

 CAD/CAM.

Необходимо



определить



длину



рычага



и



расчетную



длину

станка



и



ввести



их



в



эти



программы

.

У



каждого



станка



своя



длина



рычага

.

Это



расстояние



от



центра



вращения



головки

шпинделя



до



нижней



поверхности



эталонной



инструментальной



оправки

.

Длину

рычага



можно



найти



в



настройке



116

,

а



также



она



выгравирована



на



эталонной

инструментальной



оправке

,

которая



входит



в



комплект



поставки

5-

координатного станка

.

A

+32°

-32°

+32°

-32°

B-AXIS

B 360º

A ±120º

Создание



пятикоординатных



программ



196

F5.2:

Схема



длины



рычага



и



расчетной



длины

: [1]

Ось



вращения

, [2]

Длина



рычага

, [3]

Расчетная



длина

, [4]

Общая



длина

При



настройке



программы



необходимо



определить



измерительную



длину



для

каждого



инструмента

.

Измерительная



длина

 -

это



расстояние



от



нижнего



фланца

универсальной



инструментальной



оправки



до



режущей



кромки



инструмента

.

Это

расстояние



можно рассчитать

:

1.

Установите



на



стол



индикатор



на



магнитном



держателе

.

2.

Выполните



измерение



индикатором



нижней



поверхность



эталонной



инструментальной



оправки

.

3.

Задайте



эту



точку



как



Z0



в



системе



управления

.

4.

Вставьте



каждый



инструмент



и



вычислите



расстояние



от



вершины



инструмента



до



Z0

,

это



и



будет



расчетная



длина

.

5.

Полная



база

 -

это



расстояние



от



центра



вращения



шпиндельной



головки



до



режущей



кромки



инструмента

.

Ее



можно



вычислить

,

сложив



измерительную



базу



и



разводную



базу

.

Это



число



вводится



в



программу

 CAD/CAM,

которая



его



использует



в



вычислениях

.

Смещения

Дисплей



коррекции



детали



находится



на



экране



коррекции

.

Коррекцию



с



G54



по



G59

или



с



G110



по



G129



можно



задать



с



помощью



кнопки



[PART ZERO SET]

.

Это

действует



только



при



выбранном



дисплее



коррекции



начала



координат детали

.

1.

Нажимайте



[OFFSET]



пока



на



дисплее



не



появится



коррекция



начала



координат



детали

 (

из



всех



режимов



кроме



ПАМ

).

2.

Установите



оси



в



начало



координат



детали



для



обрабатываемой



детали

.

3.

При



помощи



курсора



выберите



нужную



ось



и



рабочий



номер

.

4.

Нажмите



[PART ZERO SET]



и



текущие



координаты



станка



будут



автоматически



сохранены



в



этом адресе

.

1

2

3

4

Программирование



опций



197

ПРИМЕЧАНИЕ

:

Ввод



ненулевой



коррекции



детали

 Z

помешает



работе

автоматически



введенной



коррекции



на



длину инструмента

.

5.

Рабочие



координаты



обычно



вводятся



в



виде



положительных



чисел

.

Рабочие



координаты



вводятся



в



таблицу



только



в



виде



чисел

.

Чтобы



ввести



значение

 X,

равное



X2.00

,

в



G54

,

переместите



курсор



в



столбец

 X

и



введите

2.0.

Примечания



по



программированию



для



пяти



осей

Использование



четкой



синхронизации



резания



по



всему



разрешению



геометрии



в

системе



САПР



позволит



выполнять



плавные



обтекаемые



контуры



и



добиться



более

точной



обработки детали

.

Расположение



станка



по



вектору



подхода



следует



выполнять



только



на



безопасном

расстоянии



сверху



или



сбоку



от



детали

.

В



режиме



ускоренного



перемещения



оси

придут



в



запрограммированное



положение



в



разное



время

:

оси

,

расположенные



на

меньшем



расстоянии



от



заданного



положения

,

придут



первыми

,

а



расположенные



на

большем



расстоянии

 -

последними

.

Высокая



скорость



подачи



заставит



оси



прийти



в

положение



по



команде



одновременно

,

избегая



возможного



аварийного отказа

.

Коды

 G

Программирование

 5-

й



оси



не



зависит



от



выбора



дюймов

  (

G20

)

или



метрических

единиц

 (

G21

),

потому



что



оси



А



и



В



всегда



программируются



в градусах

.

Для



одновременного



перемещения



оси

 4-

или

 5-

должен



действовать

обратнозависимый



режим



G93

.

См

. «G93»

на



странице

320



где



указана

дополнительная информация

.

Ограничьте



постпроцессор

  (

программное



обеспечение

 CAD/CAM)

максимальным

значением

 F

в



режиме

 G93,

составляющим

 45000.

Это



приводит



к



более



плавному

перемещению

,

что



может



потребоваться



при



веерной



обработке



наклонных стенок

.

M-

коды

ВАЖНО

:

Настоятельно



рекомендуется

,

чтобы



тормоза

 A/B

были

приведены



в



действие



при



выполнении



любых



не



связанных



с

 5-

й

осью



перемещений

.

Обработка



с



отключенными



тормозами

может



привести



к



чрезмерному



износу редукторов

.

M10

/

M11



включает

/

выключает



тормоз



оси

 A

Создание



пятикоординатных



программ



198

M12

/

M13



включает

/

выключает



тормоз



оси

 B

При



обработке



по

 4-

й



или

 5-

й



оси



станок



будет



делать



паузу



между



блоками

.

Эта

пауза



нужна



для



отпускания



тормоза



оси

 A

и

/

или

 B.

Чтобы



избежать



этой



задержки



и

обеспечить



более



плавное



выполнение



программы

,

программируйте



M11



и

/

или



M13

непосредственно



перед



G93

. M-

коды



выключат



тормоза

,

что



приведет



к



более

плавному



перемещению



и



непрерывному



ходу



перемещения

.

Помните

,

что



если

тормоза



не



будут



повторно



включены

,

то



они



будут



оставаться



выключенными

неограниченное время

.

Настройки

Для



программирования

 4-

й



и

 5-

й



осей



используется



несколько



параметров

настройки

.

См

.

настройки



30

,

34



и



48



для

 4-

ой



оси



и



78

,

79



и



80



для

 5-

ой



оси

.

Настройку



85



следует



установить



на

 .0500

для



резания



по

 5-

й



оси

.

Значения

параметра



ниже

 .0500

приведут



к



перемещению



станка



ближе



к



конкретной

остановке



и



вызовут



неравномерное



движение

.

Можно



также



использовать



G187 Pxx Exx



в



программе

,

чтобы



замедлить



оси

.

ПРЕДОСТЕРЕЖЕНИЕ

:

При



обработке



в



режиме

 5-

ти



осей



может



возникать

неправильное



расположение



и



увеличение



длины



хода

,

если

коррекция



на



длину



инструмента

 (H-code)

не



отменена

.

Чтобы

избежать



этой



проблемы

,

используйте



G90

,

G40

,

H00



и



G49



в

первых



блоках



после



смены



инструмента

.

Эта



проблема

может



возникать



при



смешивании



программирования



для

 3-

х



и

5-

ти



осей

,

перезапуске



программы



или



запуске



нового



задания

при



все



еще



действующей



коррекции



на



длину



инструмента

.

Программирование



опций



199

Скорости



подачи

Можно



подать



команду



подачи



в



программе



с



помощью



G01



для



оси

,

назначенной



на

поворотное



устройство

.

Например

,

G01 A90. F50. ;



вызовет



поворот



оси

 A

на

 90

градусов

.

Скорость



подачи



должна



быть



задана



командой



для



каждой



строки



кода

 4-

й



и

/

или

 5-

й

оси

.

При



сверлении



скорость



подачи



должна



быть



ограничена



ниже

 75

дюйм

/

мин

.

Рекомендуемая



скорость



подачи



для



чистовой

 3-

осевой



обработки



не



должна

превышать

 50 – 60

дюйм

/

мин



с



припуском



для



каждой



чистового



прохода



не



менее

.0500"

или

.0750".

Ускоренные



перемещения



недопустимы

;

ускоренное



перемещение



при



входе



в

отверстия



и



выходе



из



них

  (

цикл



сверления



с



полным



выводом



инструмента

),

не поддерживаются

.

При



программировании



одновременного



движения



по

 5-

ти



осям



требуется



меньший

допуск



по



материалу



и



допустимы



более



высокие



скорости



подачи

.

В



зависимости



от

чистового



допуска

,

длины



резца



и



типа



обрабатываемого



профиля



могут



быть

возможны



более



высокие



скорости



подачи

.

Например

,

при



обработке



линий

пресс

-

форм



или



длинных



обтекаемых



контуров



скорость



подачи



может



превышать

100

дюйм

/

мин

.

Подвод

 4-

й



и

 5-

й



оси

Все



аспекты



толчковой



подачи



для

 5-

ой



оси



работают



так



же

,

как



они



работают



для

других



осей

.

Исключением



является



способ



выбора



толчковой



подачи



подвода

между



осью

 A

и



осью

B.

1.

Для



выбора



оси

 A

для



толчковой



подачи



нажмите



[+A]



или



[-A]

.

2.

Для



толчковой



подачи



оси

 B

нажмите



[SHIFT]

,

а



затем



нажмите



или



[+A]

,

или



[-A]

.

3.

EC-300:

Режим



толчковой



подачи



показывает

 A1

и

 A2,

нажмите



[A]



для



толчковой



подачи

 A1

и



нажмите



[SHIFT]



[A]



для



толчковой



подачи

A2.

5.2.2

Установка



дополнительной

 4-

й



оси

При



добавлении



поворотного



стола



к



фрезерному



станку

 Haas

необходимо



изменить

настройки



30



и



34

.

Настройка



30



задает



модель



поворотного



стола

,

а



настройка



34

задает



диаметр детали

.

Установка



дополнительной

 4-

й



оси



200

Изменение



настройки

 30

Настройка



30

 (

и



настройка



78



для

 5-

й



оси

)

задает



параметр

,

заданный



для



данного

поворотного



устройства

.

Эти



настройки



позволяют



выбрать



поворотное



устройство

из



списка

,

при



этом



автоматически



задаются



параметры

,

необходимые



для



того

,

чтобы



фрезерный



станок



взаимодействовал



с



поворотным



устройством

.

ПРЕДУПРЕЖДЕНИЕ

:

Если



не



установить



правильное



значение



щеточного



или

бесщеточного



параметра



настройки



в



соответствии



с

действительным



изделием

,

установленном



на



токарном

станке

,

это



может



привести



к



повреждению



двигателя

. «B»

в

настройке



означает



поворотное



устройство



с



бесщеточным

приводом

.

Бесщеточные



индексаторы



имеют



два



кабеля



от

стола



и



два



разъема



на



системе



управления



фрезерного

станка



для



каждой



оси



поворотного аппарата

.

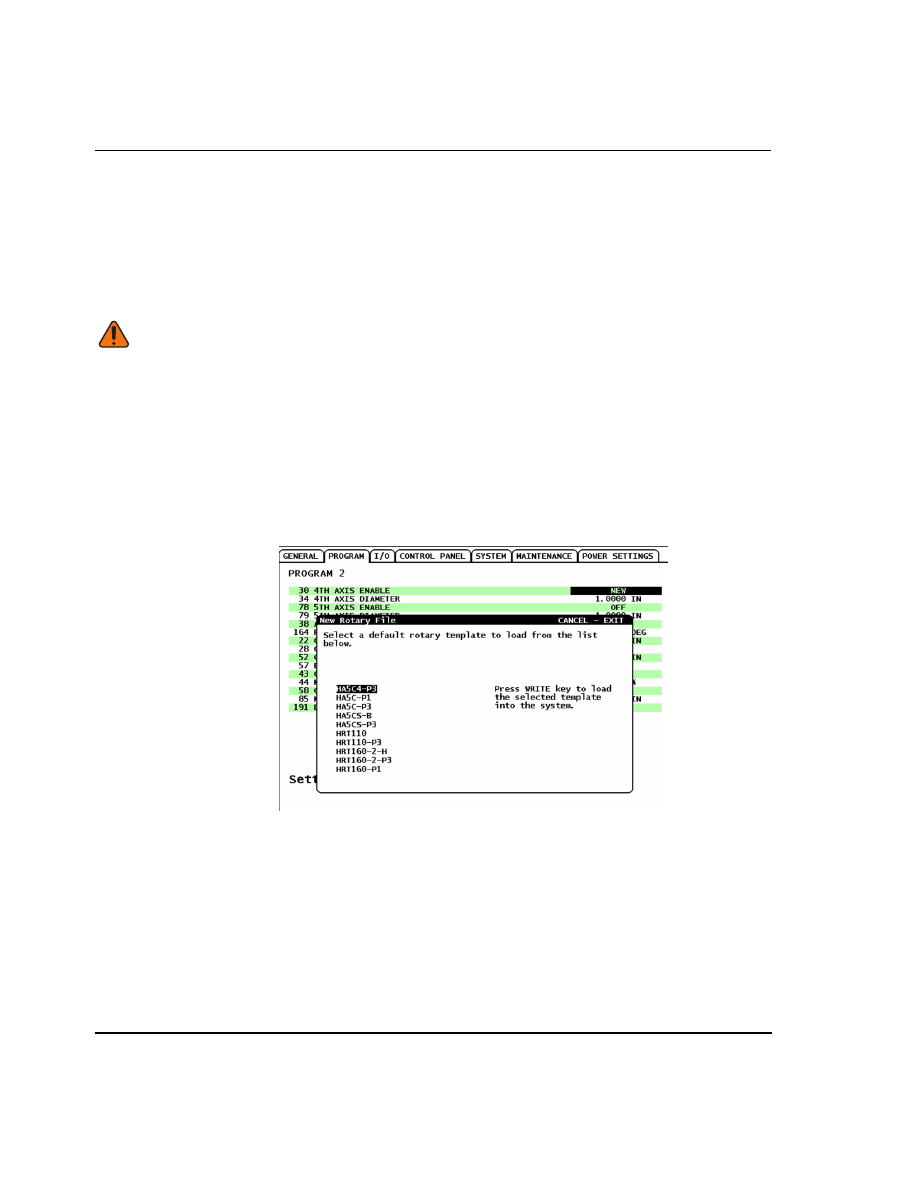

F5.3:

Меню



выбора



файла



нового



поворотного



аппарата

1.

Выделите



настройку



30



и



нажмите



клавишу



курсора

 «

влево

»

или

 «

вправо

».

2.

Нажмите



[EMERGENCY STOP]

.

3.

Выберите



НОВЫЙ



и



затем



нажмите



[ENTER]

.

Будет



выдан



перечень



доступных



значений



параметров



поворотного



аппарата

.

Программирование



опций



201

4.

Для



выбора



нужного



поворотного



устройства



нажмите



клавишу



курсора



[UP]



или



[DOWN]

.

Можно



также



начать



вводить



имя



поворотного



устройства

,

чтобы



уменьшить



перечень



прежде



чем



выбрать



из



списка

.

Модель



поворотного



аппарата

,

выделенная



в



системе



управления

,

должна



соответствовать



наименованию



модели

,

выгравированной



на



паспортной



табличке



поворотного устройства

.

5.

Нажмите



[ENTER]



для



подтверждения выбора

.

Набор



параметров



будет



загружен



в



станок

.

Имя



текущего



набора



параметров



указано



в



настройке

30

.

6.

Выполните



сброс



[EMERGENCY STOP]

.

7.

Не



пытайтесь



использовать



поворотный



аппарат

,

пока



было



выключено



и



включено



питание станка

.

Параметры

В



редких



случаях



может



потребоваться



изменить



некоторые



параметры

,

чтобы

получить



определенные



рабочие



характеристики



индексатора

.

Не



делайте



этого



без

списка



подлежащих



изменению



параметров

.

NOTE:

НЕ



ИЗМЕНЯЙТЕ



ПАРАМЕТРЫ

,

если



вы



не



получили



перечень

параметров



с



индексатором

.

Если



это



сделать

,

это

аннулирует



вашу



гарантию

.

Начальный



запуск

Для



запуска



индексатора

:

1.

Включите



фрезерный



станок

 (

и



управление



сервоприводом

,

если



применимо

).

2.



Переведите



индексатор



в



исходное



положение

.

3.

Все



индексаторы

 Haas

возвращаются



в



начальное



положение



по



часовой



стрелке

,

если



смотреть



спереди

.

Если



индексатор



возвращается



в



исходное



положение



против



часовой



стрелки

,

нажмите



[EMERGENCY STOP]



и



свяжитесь



со



своим



дилером

.

5.2.3

Установка



дополнительной

 5-

й



оси

5-

я



ось



устанавливается



так



же

,

как



и

 4-

я



ось

:

Коррекция

 B

на



оси

 A (

наклонно

-

поворотные



столы

)



202

1.



Используйте



настройку



78

,

чтобы



задать



модель



поворотного



стола

,

и



настройку



79

, –

чтобы



определить



диаметр

 5-

й



оси

.

2.

Выполните



толчковую



подачу



оси



и



подайте



команду

 5-

й



оси



с



помощью



адреса



B.

5.2.4

Коррекция

 B

на



оси

 A (

наклонно

-

поворотные



столы

)

Эта



процедура



определяет



расстояние



между



плоскостью



платформы



оси

 B

и



осевой

линией



оси

 A

на



наклонно

-

поворотных



столах

.

Коррекция



требуется



при



работе



с

некоторыми



программными



продуктами САПР

.

F5.4:

Схема



коррекции

 B

на

 A: [1]

Коррекция

 B

на

 A, [2]

ось

 A, [3]

плоскость



оси

 B.

F5.5:

Иллюстрация



процедуры



коррекции

 B

на



оси

 A

1.

Вращайте



ось

 A,

пока



ось

 B

не



станет



вертикальной

.

Установите



циферблатный



индикатор



на



шпинделе



станка

 (

или



другой



поверхности

,

на



1

2

3

1

3

4-5
