Haas Фрезерный станок Руководство 96-RU8200 (Редакция A Январь 2014 г.) - часть 11

Редактор



ФЧПУ



154

1.

Нажмите



[F1]

.

2.

Переместите



курсор



в



меню

 «

Поиск

»

и



выберите

 «

Найти



следующее

».

3.

Выбирайте



эту



функцию



сразу



после



поиска

 «

Найти



текст

».

Повторите



для



продолжения



поиска



и



переходу



к



следующему



вхождению

.

Найти



и



заменить



текст

Чтобы



определить



искомую



строку



и



строку



для



замены

,

направление



поиска



и

выбрать



параметры



Да

/

Нет

/

Все

/

Отмена



в



режиме



РЕДАКТОРА



ФЧПУ

.

1.

Нажмите



[F1]

.

2.

Переместите



курсор



в



меню

 «

Поиск

»

и



выберите

 «

Найти



и



заменить



текст

».

3.

Введите



текст

,

который



необходимо



найти

.

4.

Введите



новый



текст



для



замены

.

5.

Введите



направление



поиска

.

При



выборе



направления



поиска



нажмите

 «F»

для



поиска



строки



ниже



позиции



курсора



и



нажмите

 «B»

для



поиска



выше



позиции



курсора

.

6.

При



обнаружении



первого



вхождения



искомой



строки



система



управления



выдаст



запрос



Заменить

 (

Да

/

Нет

/

Все

/

Отмена

)?



Для



продолжения



введите



первую



букву



варианта



ответа

.

Если



выбрать



Да



или



Нет

,

редактор



выполнит



действие



по



выбору



и



перейдет



к



следующему



вхождению



искомой



строки

.

Выберите



Все

,

чтобы



автоматически



заменить



все



вхождения



искомой



строки

.

Выберите



Отмена

,

чтобы



выйти



из



функции



без



внесения



изменений

 (

уже



замененный



текст



останется



замененным

,

если



выбран



этот



вариант

).

«Find Tool» (

найти



инструмент

)

Чтобы



выполнить



поиск



в



программе



номеров



инструмента



в



режиме



РЕДАКТОРА

ФЧПУ

:

1.

Нажмите



[F1]

.

2.

Переместите



курсор



в



меню

 «

Поиск

»

и



выберите

 «

Найти



инструмент

».

3.

Для



поиска



следующего



номера



инструмента



выберите



ее



снова

.

Меню

 «

Изменить

» (

ФЧПУ

)

Для



доступа



к



меню

 «

Изменить

».

1.

Находясь



в



режиме



РЕДАКТОРА



ФЧПУ

,

нажмите



[F1]

.

2.

Переместите



курсор



в



меню

 «

Изменить

».

Программирование



155

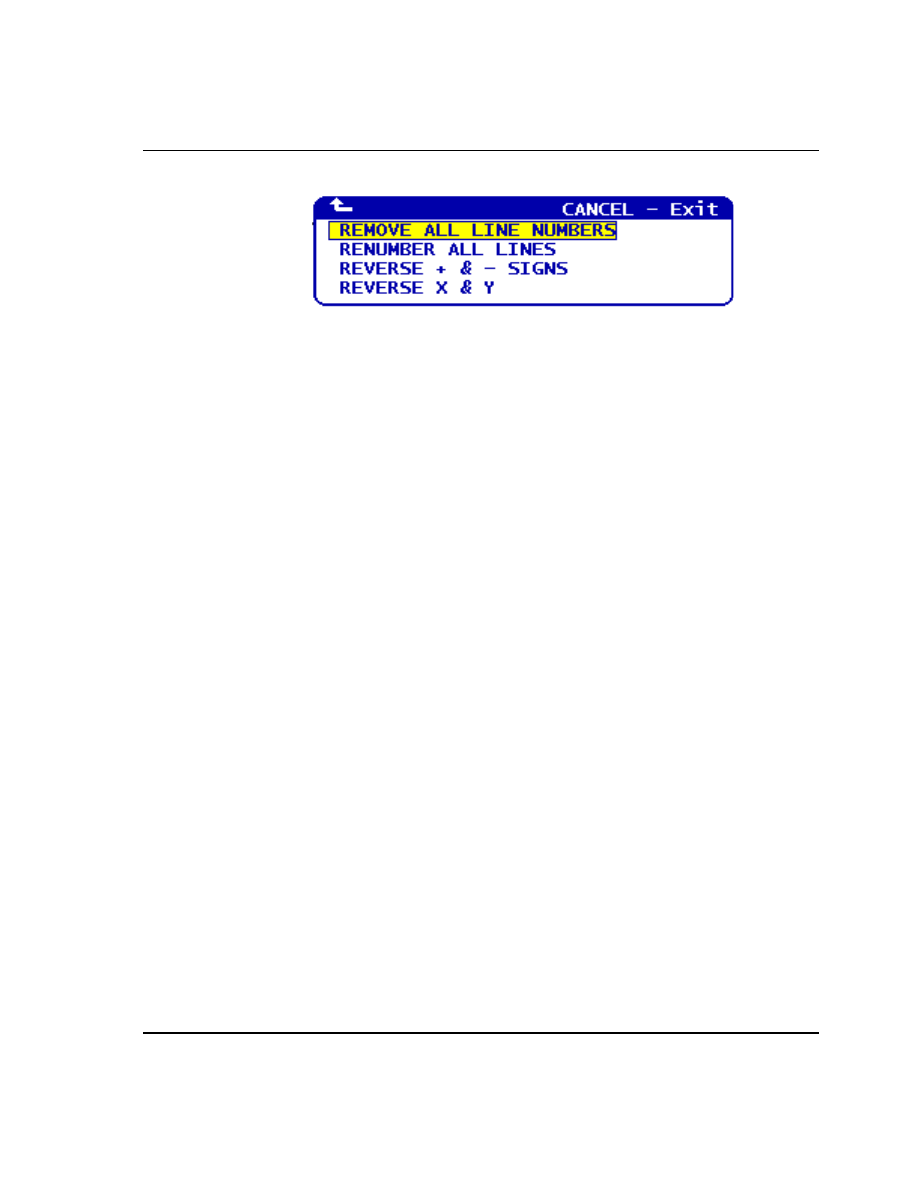

F4.13:

Меню

 "Modify" (

изменить

)

Remove All Line Numbers (

Удалить



номера



строк

)

Для



удаления



всех



номеров



строк

 Nxx

из



программы



в



режиме



РЕДАКТОРА



ФЧПУ

.

1.

Нажмите



[F1]

.

2.

Переместите



курсор



в



меню

 «

Изменить

»

и



выберите



команду

 «

Удалить



все



номера



строк

».

Renumber All Lines (

Перенумеровать



строки

)

Чтобы



перенумеровать



все



строки



программы



кодами

 Nxx

в



режиме



РЕДАКТОРА

ФЧПУ

:

1.

Нажмите



[F1]

.

2.

Переместите



курсор



в



меню

 «

Изменить

»

и



выберите



команду



«

Перенумеровать



все



строки

».

3.

Выберите



начальный



номер

.

4.

Выберите



приращение



номера



строки

.

«Reverse + & - Signs» (

Замена



знаков

 «+»

и

 «-»)

Для



изменения



всех



положительных



значений



на



отрицательные



и



наоборот



в

режиме



РЕДАКТОРА



ФЧПУ

:

1.

Нажмите



[F1]

.

2.

Переместите



курсор



в



меню

 «

Изменить

»

и



выберите

 «

Реверс



знаков

 +

и

 -».

3.

Для



замены



введите



адресный



код



или



коды

.

Недопустимые



буквенные



адреса



–

это

 D, F, G, H, L, M, N, O, P, Q, S

и

 T.

Редактор



ФЧПУ



156

«Reverse X & Y» (

замена

 X

и

 Y)

Для



изменения



всех



значений

 X

на



значения

 Y

и



наоборот



в



режиме



РЕДАКТОРА

ФЧПУ

:

1.

Нажмите



[F1]

.

2.

Переместите



курсор



в



меню

 «

Изменить

»

и



выберите

 «

Реверс

 X

и

 Y».

4.3

Преобразователь



программ

 Fadal

Конвертер



программ

 Fadal

быстро



преобразует



текст



программы

 Fadal

в



программу

Haas.

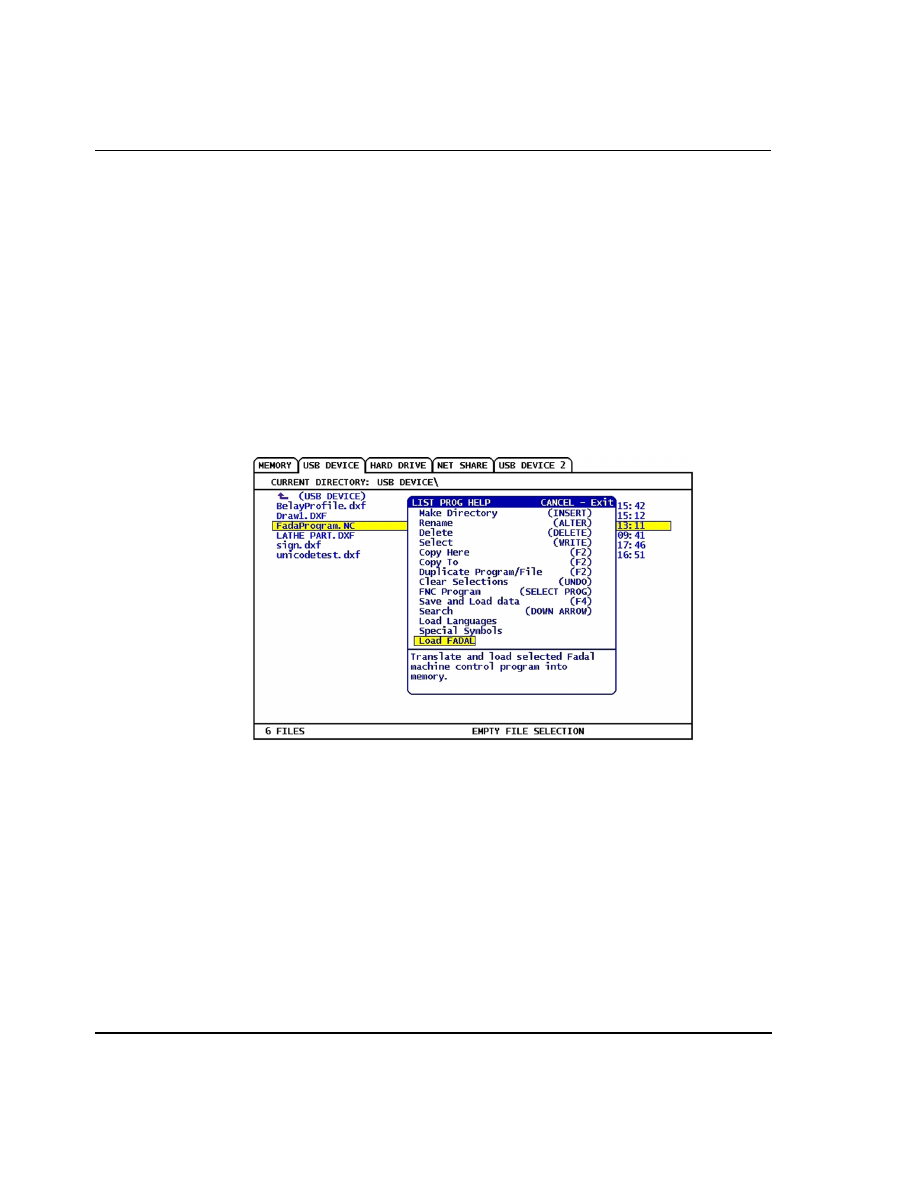

F4.14:

Всплывающее



окно



загрузки

 FADAL

ПОЛЕЗНЫЙ



СОВЕТ

:

Можно



быстро



отыскать



строки

,

которые



не



удалось

конвертировать

,

с



помощью



функции



поиска



в



режиме



редактирования

.

Активизируйте



панель



с



преобразованной



программой

 (

для



переключения



активной

панели



нажмите



[PROGRAM]

),

нажмите



[F1]



или



[HELP]



и



выберите



Поиск



во

всплывающем



меню

.

В



качестве



искомой



строки



используйте



M199

.

Программирование



157

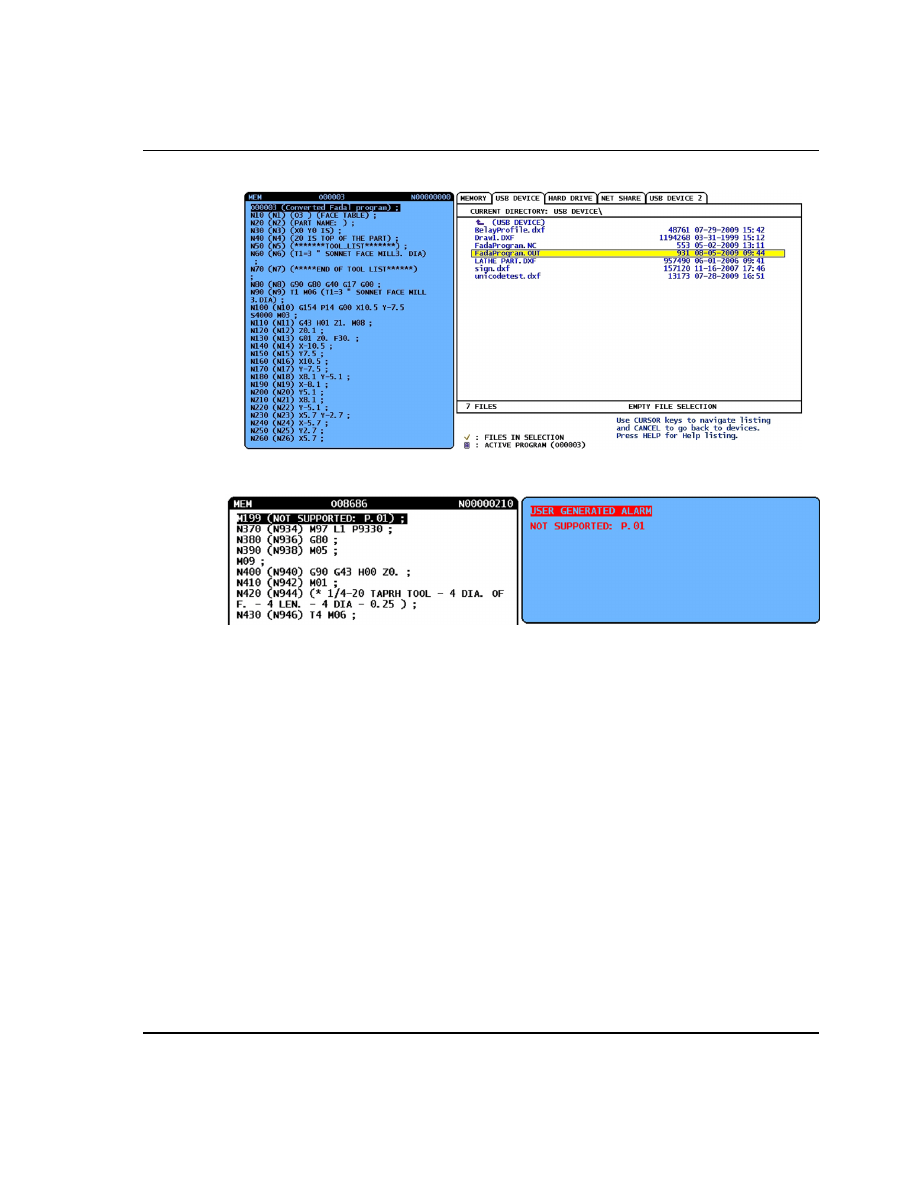

F4.15:

Преобразование

 Fadal

завершено

F4.16:

Ошибки



преобразования

 Fadal

1.



Нажмите



[LIST PROGRAM]

,

чтобы



получить



доступ



к



утилите



преобразования

.

2.

Выделите



программу

 Fadal.

3.

Нажмите



[F1]

 .

4.

Выберите



Загрузка

 Fadal



во



всплывающем



меню

.

Конвертированная



программа



загружается



в



память

.

Копия



преобразованной



программы



также



сохраняется



на



выбранном



устройстве



ввода

-

вывода

,

с



расширением

 «.out».

В



программе



сверху



будет



строка



Converted Fadal

Program

 (

преобразованная



программа

 Fadal),

подтверждающая

,

что



это



преобразованная



программа

.

Все



строки

,

которые



не



удалось



преобразовать

,

преобразуются



в



комментарии



с



M199

,

которые



выдают



пользовательский



сигнал



об



ошибке



при



выполнении



программы

.

Ознакомьтесь



с



этими



строками



и



отредактируйте



их



для



совместимости



с

 Haas.

Работа



оптимизатора



программ



158

4.4

Оптимизатор



программ

Эта



функция



позволяет



оператору



выполнять



коррекцию



скорости



вращения

шпинделя



и



подачи



осей

,

а



также



положения



трубки



подачи



СОЖ



в



программе



в



ходе

ее



исполнения

.

По



окончании



программы



оптимизатор



программ



выделяет



блоки

программы

,

которые



изменялись



и



позволяете



оставить



изменения



постоянно



или

вернуться



к



первоначальным значениям

.

Можно



ввести



комментарии



в



строке



ввода



и



нажмите



[ENTER]

,

чтобы



сохранить

данные



пользователя



как



примечания



к



программе

.

Можно



наблюдать



работу

оптимизатора



программ



во



время



исполнения



программы

,

нажав

[F4]

.

4.4.1

Работа



оптимизатора



программ

Для



перехода



на



экран



оптимизатора



программ

:

1.

В



конце



исполнения



программы



нажмите



[MEMORY]

.

2.

Нажмите



[F4]

.

3.

Используйте



стрелки



вправо

/

влево



и



вверх

/

вниз

,

[PAGE UP]

/

[PAGE DOWN]



и



[HOME]

/

[END]



для



просмотра



столбцов



Коррекция



и



Примечания

.

4.

На



заголовке



столбца

,

который



необходимо



редактировать

,

нажмите



[ENTER]

.

Появляется



всплывающее



окно



с



выбором



вариантом



для



столбца

.

С



помощью



команд



в



меню



программист



может



сделать



ряд



изменений

.

Программирование



159

F4.17:

Экран



оптимизатора



программ

:

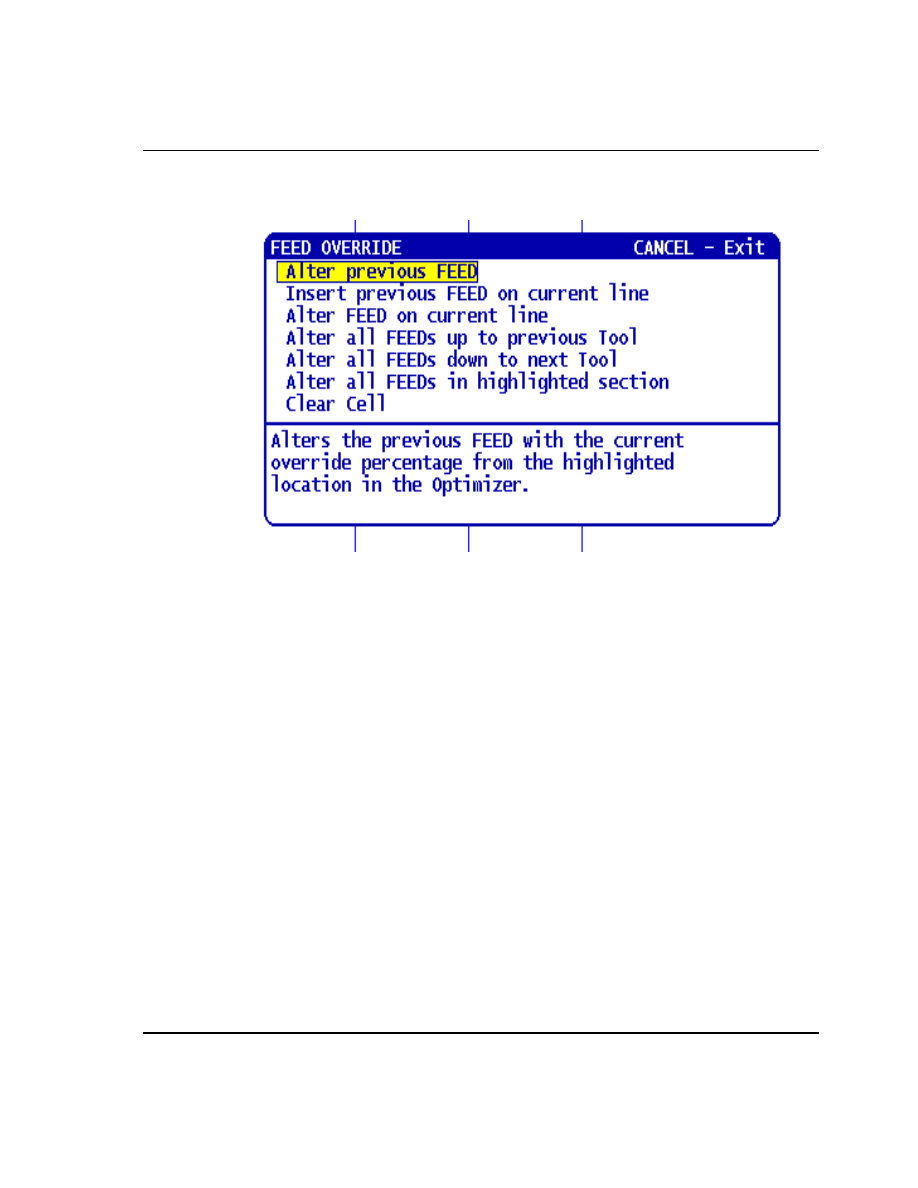

Пример



всплывающего



окна



коррекции



скорости



подачи

5.

Кроме



того

,

можно



выделить



часть



текста



программы

 (

переместите



курсор



в



начало



выделения

,

нажмите



[F2,]

,

прокруткой



перейдите



к



концу



выделения



и



нажмите



[F2]

).

Перейдите



обратно



в



оптимизатор



программ

 (

нажмите



[EDIT]

)

и



нажмите



[ENTER]

,

это



позволит



изменить



все



подачи



или



скорости



в



выделенной



части

.

Работа



оптимизатора



программ



160

4.5

Конвертер



импорта



файла

 DXF

Эта



функция



может



быстро



построить



программу



в



коде

 G

ЧПУ



на



основании



файла

.dxf.

Это



достигается



за



три



этапа

:

F4.18:

Импорт



файла

 DXF

Функция



конвертера



импорта

 DXF

имеет



экранную



справку



по



всем



этапам



процесса

.

Поле



структуры



этапа



показывает

,

какие



пункты



выполнены

,

изменяя



цвет



текста

каждого



выполненного



пункта



на



зеленый

.

Необходимые



клавиши



определяются

рядом



с



содержанием



пунктов

.

Для



использования



расширенных



функций

указываются



в



столбце



слева



дополнительные



клавиши

.

Как



только



траектория

инструмента



закончена

,

ее



можно



вставить



в



любую



программу



в



памяти

.

Эта

функция



опознает



периодически



повторяющиеся



задачи



и



автоматически



выполнит

их

,

например

,

обнаружит



все



отверстия



с



одинаковым



диаметром

.

Длинные



контуры

также



соединяются



автоматически

.

ПРИМЕЧАНИЕ

:

Конвертер



импорта

 DXF

включен



только



в



состав



СИП

.

опция

.

1.

Начните



с



задания



режущего



инструмента



в



СИП

.

Выберите



файл

 .dxf

2.



Нажмите



[F2]

.

3.

Выберите



[MEMORY]



и



нажмите



[ENTER]

.

Система



управления



распознает



файл

 DXF

и



импортирует



его



в



редактор

.

Exit
Activate Zoom
Prev Chain pt
Next Chain pt
Select Point
Cancel Action
Select Group
Chng Line Width

EDIT: EDIT

X

Y

0.0000

0.0000

Type: START
Group:

0

Chain:

0

EXTRA KEY COMMANDS

Enter Origin Point:

Use one of the following and press the WRITE key:

X:

0.0000

1) Jog to X and Y position on part. (Use jog axis keys)

Y:

0.0000

2) Use up and down arrows to select point.

3) Enter X and Y coordinates.

INPUT:

CURRENT GROUPS

(F1)
(F4)

(LEFT)

(RIGHT)

(UP/DOWN)

(CANCEL)

(PG UP/DOWN)

(ALTER)

Программирование



161

4.5.1

Начало



координат



детали

Используйте



один



из



этих



трех



методов

,

чтобы



задать



установить



начало



координат

детали

.

•

Выбор



точки

•

Толчковая



подача

•

Введите



координаты



1.

Используйте



маховичок



толчковой



подачи



или



кнопки



со



стрелками

,

чтобы



выделить



точку

.

2.

Нажмите



[ENTER]

,

чтобы



принять



выделенную



точку



как



начало



координат

.

Это



используется



для



задания



информации



координат



детали



для



заготовки

.

4.5.2

Цепочка



и



группа



геометрии



детали



На



этом



этапе



обнаруживается



геометрия



контуров

.

Функция



автоматического

формирования



цепочки



обнаружит



большую



часть



геометрии



детали

.

Если

геометрия



сложная



и



есть



ветвление

,

будет



выдано



приглашение

,

чтобы



оператор

мог



выбрать



одну



из



ветвей

.

После



выбора



варианта



ветвления



автоматическое

формирование



цепочки



продолжится

.

Аналогичные



отверстия



группируются



для

операций



нарезания



резьбы



метчиком



и

/

или



сверления

.

F4.19:

Меню



Цепочка

/

Группа



импорта

 DXF

1.

Для



выбора



исходной



точки



траектории



инструмента



используйте



маховичок



толчковой



подачи



или



кнопки



со



стрелкой

.

2.

Нажмите



[F2 ]

,

чтобы



открыть



диалоговое



окно

.

3.

Выберите



вариант

,

который



наилучшим



образом



подходит



нужному



приложению

.

Функция



автоматического



формирования



цепочки



обычно



является



наилучшим



выбором

,

поскольку



она



автоматически



построит



траекторию



инструмента



для



элемента



детали

.

4.

Нажмите



[ENTER]

.

При



этом



изменится



цвет



этого



элемента



детали



и



будет



добавлена



группа



в



регистр



в



разделе



Текущая



группа



слева



в



окне

.

CHAIN OPTIONS

CANCEL - Exit

AUTOMATIC CHAINING
MANUAL CHAINING
REMOVE GROUP REFERENCES
REMOVE ALL GROUP REFERENCES

AUTOMATICALLY FINDS A PATH TO
CHAIN. IF MULTIPLE PATHS ARE
ENCOUNTERED, WILL SWITCH TO MANUAL
CHAINING

TOOLPATH OPERATION

CANCEL - Exit

FACE
CONTOUR
POCKET
DRILL
ISLAND

Create a single pass contour tool path.

Выбор



траектории



инструмента



162

4.5.3

Выбор



траектории



инструмента

На



этом



этапе



к



конкретной



сформированной



группе



применяется



операция



задания

траектории



инструмента

.

F4.20:

Меню



рекордера

 DXF

СИП

1.

Выберите



группу



и



нажмите



[F3]



для



выбора



траектории



инструмента

.

2.

С



помощью



маховичка



толчковой



подачи



разделите



пополам



кромку



элемента



детали

,

эта



точка



будет



использоваться



как



точка



врезания



инструмента

.

После



выбора



траектории



инструмента



отобразится



шаблон



системы



интуитивного



программирования

 (

СИП

)

для



этой



траектории

.

Большинство



шаблонов



СИП



заполнено



приемлемыми



значениями



по



умолчанию

.

Они



получены



на



основании



заданных



инструментов



и



материалов

.

3.

Когда



шаблон



готов

,

нажмите



[F4]



для



сохранения



траектории



инструмента

:

или



добавьте



фрагмент



кода

G

СИП



в



имеющуюся



программу

,

или



создайте



новую



программу

.

Нажмите



[EDIT]



для



возврата



к



функции



импорта

 DXF

для



создания



следующей



траектории



инструмента

.

4.6

Базовое



программирование

Типичная



программа



ЧПУ



имеет

 (3)

части

:

1.

Подготовка

:

Эта



часть



программы



выбирает



коррекцию



детали



и



на



инструмент

,

выбирает



режущий



инструмент

,

включает



СОЖ



и



выбирает



абсолютное



или



относительное



позиционирование



для



перемещения оси

.

2.

Резание

:

Эта



часть



программы



определяет



траекторию



инструмента

,

скорость



вращения



шпинделя



и



скорость



подачи



для



операции резания

.

3.

Завершение

:

Эта



часть



программы



перемещает



шпиндель



в



сторону

,

выключает



шпиндель

,

выключает



СОЖ



и



перемещает



стол



в



положение

,

в



котором



деталь



можно



выгрузить



и осмотреть

.

IPS RECORDER

CANCEL - Exit

1.) Select / Create Program
2.) Output to current program

This option allows you to select a

program currently in memory from a list

or

create a new program file.

Программирование



163

Ниже



приводится



базовая



программа

,

которая



выполняет



рез



глубиной

 0.100" (2.54

мм

)

инструментом

 1

в



куске



материала



по



траектории



прямой



линии



от

 X=0.0, Y=0.0

до

 X=4.0, Y=4.0.

Имейте



в



виду

,

что



номера



строк

,

дающиеся



здесь

,

служат



только

для



справки

;

они



не



должны



включаться



в



реальную программу

.

ПРИМЕЧАНИЕ

:

Блок



программы



может



содержать



больше



одного



кода

 G,

если

эти



коды

 G

из



различных



групп

.

Разместить



два



кода

 G

из

одной



группы



в



одном



блоке



программы



невозможно

.

Кроме

того

,

имейте



в



виду

,

что



в



блоке



допускается



только



один



код

M.

1. % (

Подготовка

)

2. O00100 (

Базовая



программа

 –

подготовка

) ;

3. M06 T01 (

Подготовка

) ;

4. G00 G90 G54 X0. Y0. (

Подготовка

) ;

5. S5200 M03 (

Подготовка

) ;

6. G43 H01 Z0.1 M08 (

Подготовка

) ;

7. G01 F20.0 Z-0.1 (

Резание

) ;

8. X4.0 Y4.0 (

Резание

) ;

9. G00 Z0.1 M09 (

Завершение

) ;

10. G53 Y0 Z0 (

Завершение

) ;

11. M30 (

Завершение

) ;

12. % (

Завершение

)

4.6.1

Подготовка

Далее



следуют



подготовительные



блоки



текста



типовой



программы

:

Подготовительный



блок



текста



программы

Описание

%

Обозначает



начало



программы

,

написанной



в



текстовом



редакторе

.

O00100 (

Базовая



программа

)

O00100

 –

это



имя



программы

.

Соглашение



об



именах



программ



следует



формату



Onnnnn

:

Буква

 «O»

и



номер



из



5

цифр

.

M06 T01;

Выбирает



инструмент

,

который



будет



использован

.

M06



используется



для



подачи



команды



устройству



смены



инструмента



загрузить



инструмент

 1 (

T01

)

в



шпиндель

.

Подготовка



164

G00 G90 G17 G40 G80 G54 X0. Y0. ;

Называется

 «

строка



безопасного



запуска

».

Хорошей



практикой



обработки



является



вставка



в



программы



этого



блока



текста



программы



после



каждой



смены



инструмента

.

G00



определяет



последующее



перемещение



оси



как



выполняющееся



в



режиме



ускоренного



перемещения

.

G90



определяет



последующие



перемещения



оси



как



выполняющиеся



в



относительном



режиме

 (

см

.

страницу

166



для



получения



дополнительной



информации

).

G54



определяет

,

что



система



координат



должна



быть



сцентрирована



по



коррекции



детали

,

хранящейся



в



G54



на



экране



коррекции

.

G17



определяет



плоскость



резания



как



плоскость

 XY.

G40



отменяет



коррекцию



на



инструмент

.

G80



отменяет



все



стандартные



циклы

.

X0.



Y0.



подает



команду



столу



на



перемещение



в



положение

 X=0.0

и

 Y=0.0

в



текущей



системе



координат

.

S5200 M03 ;

M03



включает



шпиндель

.

Он



принимает



адресный



код



Snnnn

,

где



nnnn

 –

это



необходимая



скорость



вращения



шпинделя

.

На



станках



с



редуктором



система



управления



автоматически



выбирает



высшую



передачу



или



низшую



передачу

,

на



основании



скорости



вращения



шпинделя



по



команде

.

Можно



использовать

 M41

или

 M42

для



ручной



коррекции



этого



поведения

.

См

.

страницу

364



для



получения



дополнительной



информации



об



этих

 M-

кодах

.

G43 H01 Z0.1 M08 ;

G43 H01



включает



коррекцию



на



длину



инструмента

 +.

H01



задает



использование



длины

,

сохраненной



для



инструмента

 1

на



экране



коррекции



на



инструмент

.

Z0.1



подает



команду



перемещения



оси

Z

в

 Z=0.1.

M08



подает



команду



включения



СОЖ

.

Подготовительный



блок



текста



программы

Описание

Программирование



165

4.6.2

Резание

Далее



следуют



блоки



текста



программы

,

выполняющие



резание



в



типовой

программе

:

4.6.3

Завершение

Далее



следуют



блоки



текста



программы



для



завершения



типовой



программы

:

Блок



текста



программы



с



резанием

Описание

G01 F20.0 Z-0.1 ;

G01 F20.0



определяет

,

что



перемещения



оси

,

следующие



на



ним

,

выполняются



по



прямой



линии

.

G01



требует



адресного



кода



Fnnn.nnnn

.

Адресный



код



F20.0



определяет

,

что



скорость



подачи



подача



перемещения



составляет

 20.0" (508

мм

) /

мин

.

Z-0.1



подает



команду



перемещения



оси

Z

в

 Z=-0.1.

X4.0 Y4.0 ;

X4.0 Y4.0



подает



команду



перемещения



оси

X

в

 X=4.0

и



подает



команду



перемещения



оси

Y

в

 Y=4.0.

Завершающий



блок



текста



программы

Описание

G00 Z0.1 M09 ;

G00



подает



команду



на



выполнение



перемещения



оси



в



режиме



ускоренного



перемещения

.

Z0.1



подает



команду



перемещения



оси

Z

в

 Z=0.1.

M09



подает



команду



выключения



СОЖ

.

G53 Y0 Z0 ;

G53



определяет

,

что



перемещения



оси

,

следующие



после



него

,

выполняются



относительно



системы



координат



станка

.

Y0 Z0

 –

это



команда



перемещения



в

 Y=0.0, Z=0.0.

M30;

M30



заканчивает



программу



и



перемещает



курсор



в



системе



управления



в



верх



программы

.

%

Обозначает



конец



программы

,

написанной



в



текстовом



редакторе

.

Абсолютное



против



относительного

 (G90, G91)



166

4.6.4

Абсолютное



против



относительного

 (G90, G91)



Абсолютное

  (

G90

)

и



относительное



позиционирование

  (

G91

)

определяют

,

как

система



управления



интерпретирует



команды



перемещения



оси

.

Если



подается



команда



перемещения



оси



после



кода



G90

,

оси



перемещаются



в



это

положение



относительно



начала



координат



используемой



в



настоящее



время

системы



координат

.

Если



подается



команда



перемещения



оси



после



G91

,

оси



перемещаются



в



это

положение



относительно



текущего



положения

.

Абсолютное



программирование



полезно



в



большинстве



ситуаций

.

Относительное

программирование



более



эффективно



для



периодически



повторяющихся



резов



с

равным шагом

.

Рисунок

F4.21



показывает



деталь



с

 5

отверстиями



диаметром

 0.5" (12.7

мм

)

с

равным



шагом

.

Глубина



отверстия

 – 1.00" (25.4

мм

),

шаг

 – 1.25" (31.75

мм

)

одно

от другого

.

F4.21:

Типовая



деталь



с



абсолютным

/

относительным



программированием

Ниже



приводятся



два



примера



программы



для



сверления



отверстий



в



детали



на

чертеже

,

со



сравнением



между



абсолютным



и



относительным



позиционированием

.

Сначала



выполняются



отверстия



центровочным



сверлом

,

а



окончательное

сверление



выполняется



спиральным



сверлом

 1/4" (6.35

мм

).

Используется



глубина

резания

 0.2" (5.08

мм

)

для



центровочного



сверла



и



глубина



резания

 1.00" (25.4

мм

)

для



сверла



диаметром

 1/4".

G81

,

Стандартный



цикл



сверления

,

используется



для

сверления отверстий

.

Имейте



в



виду

,

что



номера



строк

,

дающиеся



здесь

,

служат



только



для



справки

;

они

не



должны



включаться



в



реальную программу

.

Программа



в



относительных



значениях

1. % (

Подготовка

)

2. O00103 (

Относительное



программирование

 -

Подготовка

) ;

7.500

1.000

1.250

1.250

1.250

1.250

1.250

0.250

0.500

Программирование



167

3. M06 T01 (

Подготовка

) ;

4. G00 G90 G54 G17 G40 G80 X0. Y0. (

Подготовка

) ;

5. S1528 M03 (

Подготовка

);

6. G43 H01 Z0.1 M08 (

Подготовка

) ;

7. G99 G91 G81 F8.15 X1.25 Z-0.3 L5 (

Резание

) ;

8. G00 G53 Z0. M09 (

Завершение

) ;

9. M06 T02 (

Подготовка

) ;

10. G00 G90 G54 G17 G40 G80 X0. Y0. S5350 (

Подготовка

) ;

11. G43 H02 Z0.1 M08 (

Подготовка

) ;

12. G99 G91 G81 F21.4 X1.25 Z-1.1 L5 (

Резание

) ;

13. G80 (

Завершение

) ;

14. G00 Z0.1 M09 (

Завершение

) ;

15. G53 Y0. Z0. (

Завершение

) ;

16. M30 (

Завершение

) ;

17. % (

Завершение

)

Абсолютная



программа

21. % (

Подготовка

)

22. O00104 (

Абсолютное



программирование

) (

Подготовка

) ;

23. M06 T01 (

Подготовка

) ;

24. G00 G90 G54 G17 G40 G80 X0. Y0. (

Подготовка

) ;

25. S1528 M03 (

Подготовка

) ;

26. G43 H01 Z0.1 M08 (

Подготовка

) ;

27. G99 G81 F8.15 X0. Z-0.2 (

Резание

) ;

28. X1.25 (

Резание

) ;

29. X2.5 (

Резание

) ;

30. X3.75 (

Резание

) ;

31. X5. (

Резание

) ;

32. G80 (

Завершение

) ;

33. G00 G53 Z0. M09 (

Подготовка

) ;

34. M06 T02 (

Подготовка

) ;

35. G00 G90 G54 G17 G40 G80 X0. Y0. S5350 (

Подготовка

) ;

36. G43 H02 Z0.1 M08 (

Подготовка

) ;

37. G99 G81 F21.4 X0. Z-1.0 (

Резание

) ;

38. X1.25 (

Резание

) ;

39. X2.5 (

Резание

) ;

40. X3.75 (

Резание

) ;

41. X5. (

Резание

) ;

42. G80 (

Завершение

) ;

43. G00 Z0.1 M09 (

Завершение

) ;

44. G53 Y0. Z0. (

Завершение

) ;

45. M30 (

Завершение

) ;

46. % (

Завершение

)

Коррекция



на



инструмент

 G43



168

Абсолютный



способ



программирования



требует



на

 9

строк



программы



больше



по

сравнению



с



относительным



способом



программирования

.

Строки

 1-6

и



строки

 21-26

аналогичны



строкам

 1-6,

которые



используются



в



базовом



примере

программирования

.

Строки

 14-17

и



строки

 43-46

аналогичны



строкам

 9-12,

которые

используются



в



базовом



примере



программирования

.

Эти



строки



представляют

собой



часть



подготовительного



и



окончательного



этапа



текста программы

.

Посмотрите



на



строку

 7

в



примере



относительного



программирования

,

где

начинается



работа



центровочного



сверла

.

G81



использует



адресный



код



цикла



Lnn

.

Адресный



код



цикла



повторяет



стандартный



цикл

.

Каждый



раз



при



повторении

стандартного



цикла



происходит



перемещение



на



расстояние

,

которое



задают

необязательные



значения

 X

и

 Y.

Относительная



программа



выполняет

перемещение



на

 1.25"

в



направлении

 X

с



каждым



циклом

.

G80



отменяет



стандартный

цикл



сверления



перед



следующей



операцией резания

.

При



абсолютном



позиционировании

,

G81



не



использует



адресный



код



цикла

.

В

абсолютной



программе



используется



глубина



Z-1.0

,

потому



что



глубина



начинается

на



поверхности



детали

 (Z=0).

Относительная



программа



должна



подать



команду



на

глубину



сверления

 -1.1",

чтобы



выполнить



сверление

 1"

глубиной

,

потому



что



оно

начинается



на

 0.1"

выше



детали

.

X0.



задает



положение



выполнения



первого



стандартного



цикла



сверления

.

Операция



сверления



происходит



в



каждой



из



координат

 X

или

 Y,

заданных



в



блоках

текста



программы



между



командами



G81



и



G80

.

Строки

 28-31

и



строки

 38-41 –

это

координаты

,

в



которых



операция



сверления повторяется

.

См

.

страницу

294

где



указана



дальнейшая



информация



о



стандартных циклах

.

4.7

Вызовы



коррекции



на



инструмент



и



коррекции



детали

4.7.1

Коррекция



на



инструмент

 G43

Команда



коррекции



на



длину



инструмента



G43 Hnn



должна



использоваться



после

каждой



смены



инструмента

.

Она



регулирует



положение



оси

 Z

для



учета



длины

инструмента

.

Аргумент



Hnn



задает

,

какая



длина



инструмента



должна

использоваться

.

Значение



nn



должно



совпадать



с



значением



nn



из



команды



смены

инструмента



M06 Tnn

.

Настройка

 15 –

Согласование



кодов

 H

и

 T

определяет

,

должно

ли



значение



nn



совпадать



в



аргументах



Tnn



и



Hnn

.

Если



настройка

 15

ВКЛЮЧЕНА



и

Tnn



и



Hnn



не



совпадают

,

выдается



сигнал



об



ошибке

 332 –

Несовпадение

 H

и

T

.

Для



получения



дополнительной



информации



см

.

Справочник



коррекции



на

инструмент



в



разделе

«

Эксплуатация

».

Программирование



169

4.7.2

Коррекция



детали

 G54

Коррекция



детали



определяет

,

где



обрабатываемая



деталь



находится



на



столе

.

Доступные



коррекции



детали



следующие

 –

G54

-

G59

,

G110

-

G129



и



G154 P1-P99

.

G110

-

G129



и



G154 P1-P20



относятся



к



тем



же



коррекциям



детали

.

Полезная

функция



состоит



в



том

,

чтобы



установить



на



столе



несколько



обрабатываемых

деталей



и



обработать



несколько



обрабатываемых



деталей



в



одном



цикле



обработки

.

Это



достигается



назначением



каждой



обрабатываемой



детали



различной



коррекции

детали

.

См

.

раздел



о



коде

 G

настоящего



руководства

,

где



содержится



подробная

информация

.

Ниже



приводится



пример



обработки



нескольких



деталей



в



одном

цикле

.

Программа



использует



локальный



вызов



подпрограммы



M97



в

операцию резания

.

%
O00105 ;
M06 T01;
G00 G90 G54 G17 G40 G80 X0. Y0. (

Строка



безопасного



запуска

);

G43 H01 Z0.1 M08 ;
M97 P1000;
G00 G90 G110 G17 G40 G80 X0. Y0.;
M97 P1000;
G00 G90 G154 P22 G17 G40 G80 X0. Y0.;
M97 P1000;
G00 Z0.1 M09 ;
G53 Y0. Z0.M30;
N1000 (

Подпрограмма

);

G81 F41.6 X1.0 Y2.0 Z-1.25;
X2.0 Y2.0;
G80 Z0.1;
G00 G53 Z0;
M99;
%

4.8

Разные



коды

Часто



использующиеся

 M-

коды



перечислены



ниже

.

Большинство



программ



имеет



не

менее



одного

 M-

кода



из



каждого



из



следующих



семейств

.

См

.

раздел

 «M-

коды

»

настоящего



руководства

,

начиная



на



странице

356

,

где



перечисляются



все

 M-

коды

с описаниями

.
