Схемы теплоснабжения Петропавловск-Камчатского городского округа на период до 2034 года (Том 1) - часть 20
1.3.7.6. Гидравлические режимы тепловых сетей и пьезометрические графики тепловых
сетей
Утвержденные гидравлические режимы работы тепловых сетей не
предоставлены.
Расчетные гидравлические режимы приведены в виде пьезометрических
графиков, и представлены в Приложении Главы 3. «Электронная модель системы
теплоснабженияª.
1.3.7.7. Статистика отказов тепловых сетей (аварийных ситуаций) за последние 5 лет
Данные по отказам тепловых сетей не предоставлены.
1.3.7.8. Статистика восстановлений (аварийно- восстановительных ремонтов) тепловых
сетей и среднее время, затраченное на восстановление работоспособности тепловых сетей
Данные по отказам тепловых сетей не предоставлены.
1.3.7.9. Описание процедур диагностики состояния тепловых сетей и планирования
капитальных (текущих) ремонтов
Данные с описанием процедур диагностики состояния тепловых сетей и
планирования капитальных (текущих) ремонтов не предоставлены.
1.3.7.10.
Описание периодичности и соответствия техническим регламентам и иным
обязательным требованиям процедур летних ремонтов с параметрами и методами
испытаний (гидравлических, температурных, на тепловые потери) тепловых сетей
Данные с описанием периодичности и соответствия техническим
регламентам и иным обязательным требованиям процедур летних ремонтов с
параметрами и методами испытаний тепловых сетей не предоставлены.
1.3.7.11.
Описание нормативов технологических потерь при передаче тепловой энергии
(мощности), теплоносителя, включаемых в расчет отпущенных тепловой энергии
(мощности) и теплоносителя
Данная информация теплоснабжающей организацией не предоставлена.
1.3.7.12.
Оценка фактических потерь тепловой энергии и теплоносителя при передаче
тепловой энергии и теплоносителя по тепловым сетям за последние 3 года
Данная информация теплоснабжающей организацией не предоставлена.
1.3.7.13.
Предписания надзорных органов по запрещению дальнейшей эксплуатации
участков тепловой сети и результаты их исполнения
Предписания надзорных органов по запрещению дальнейшей эксплуатации
участков тепловых сетей не выдавались.
184
1.3.7.14.
Описание наиболее распространенных типов присоединений
теплопотребляющих установок потребителей к тепловым сетям, определяющих выбор и
обоснование графика регулирования отпуска тепловой энергии потребителям
Данные с описанием типов присоединений теплопотребляющих установок
потребителей к тепловым сетям с выделением наиболее распространенных,
определяющих выбор и обоснование графика регулирования отпуска тепловой
энергии потребителям не предоставлены.
1.3.7.15.
Сведения о наличии коммерческого приборного учета тепловой энергии,
отпущенной из тепловых сетей потребителям
Приборы учета отпуска тепловой энергии отсутствуют.
1.3.7.16.
Анализ работы диспетчерских служб теплоснабжающих (теплосетевых)
организаций и используемых средств автоматизации, телемеханизации и связи
Данная информация теплоснабжающей организацией не предоставлена.
1.3.7.17.
Уровень автоматизации и обслуживания центральных тепловых пунктов,
насосных станций
Данная информация теплоснабжающей организацией не предоставлена.
1.3.7.18.
Сведения о наличии защиты тепловых сетей от превышения давления
Данная информация теплоснабжающей организацией не предоставлена.
1.3.7.19.
Перечень выявленных бесхозяйных тепловых сетей и обоснование выбора
организации, уполномоченной на их эксплуатацию
Данная информация теплоснабжающей организацией не предоставлена.
185
1.4.
Зоны действия источников тепловой энергии
1.4.1.1. Зоны действия источников ПАО «Камчатскэнергоª
На рисунках представлены зоны действия КТЭЦ и котельных,
эксплуатируемых филиалами ПАО «Камчатскэнергоª.
Рисунок 1.4.1.
Зона действия КТЭЦ -1
186
1.4.1.2. Зоны действия котельных МУП "УМиТ"
В эксплуатации муниципального унитарного предприятия «Управление
механизации и автомобильного транспортаª находятся три котельные,
расположенные в южной части города, и одна расположенная на северо-западной
части. Зоны действия данных котельных представлены на рисунках 1.4.30-1.4.32.

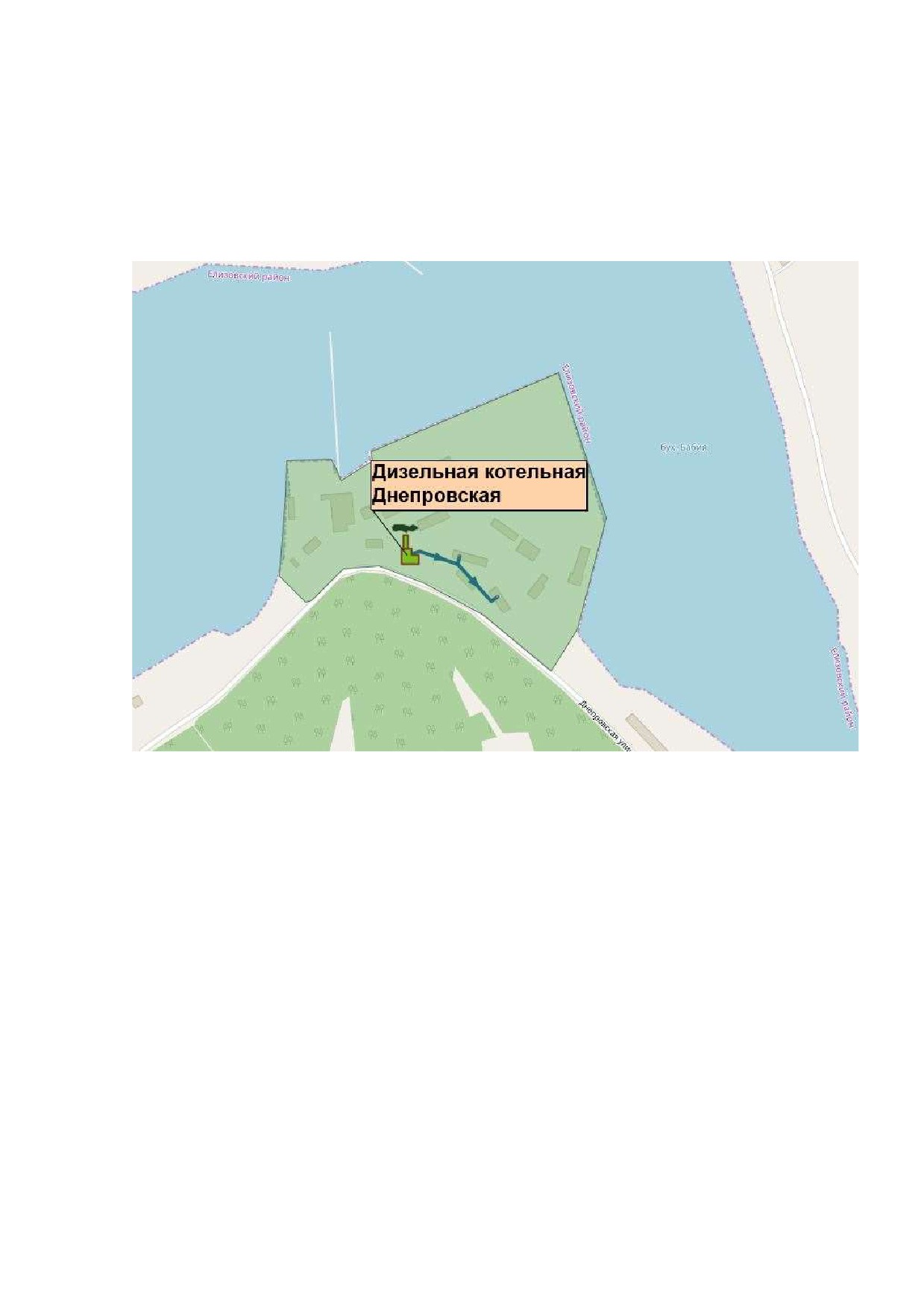

Рисунок 1.4.30.
Зона действия Днепровской котельной
208
1.4.1.3. Зоны действия котельных ООО «РСО «Силуэтª
Зоны действия котельных ООО «РСО «Силуэтª представлены на рисунках
1.4.33-1.4.34.

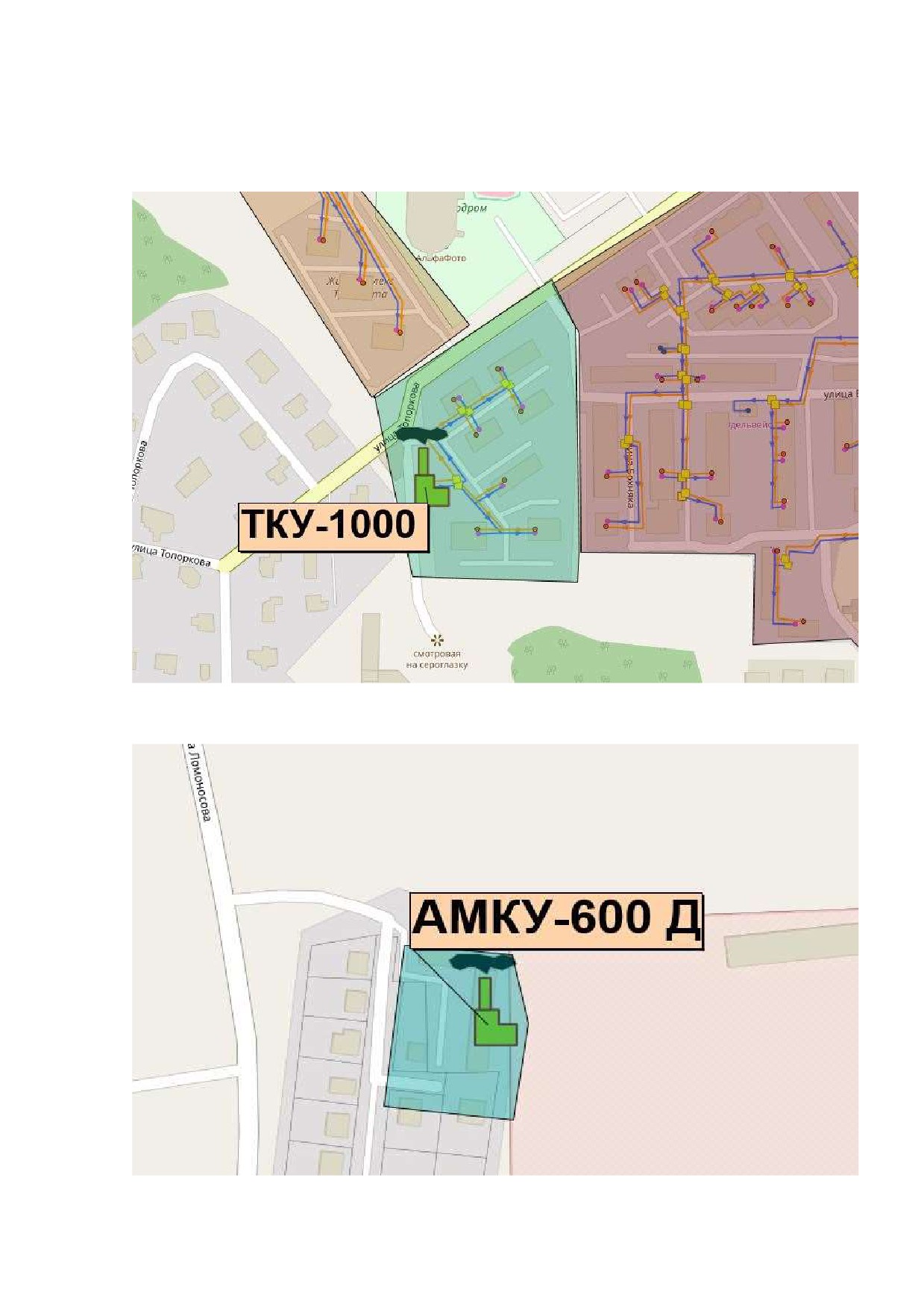

Рисунок 1.4.33.
Зона действия котельной ТКУ-1000
Рисунок 1.4.34.
Зона действия котельной АМКУ-600Д
210
1.4.1.4. Зоны действия котельных пограничного управления ФСБ России по восточному
арктическому району
Зоны действия котельной пограничного управления ФСБ России по
восточному арктическому району представлены на рисунке 1.4.35.

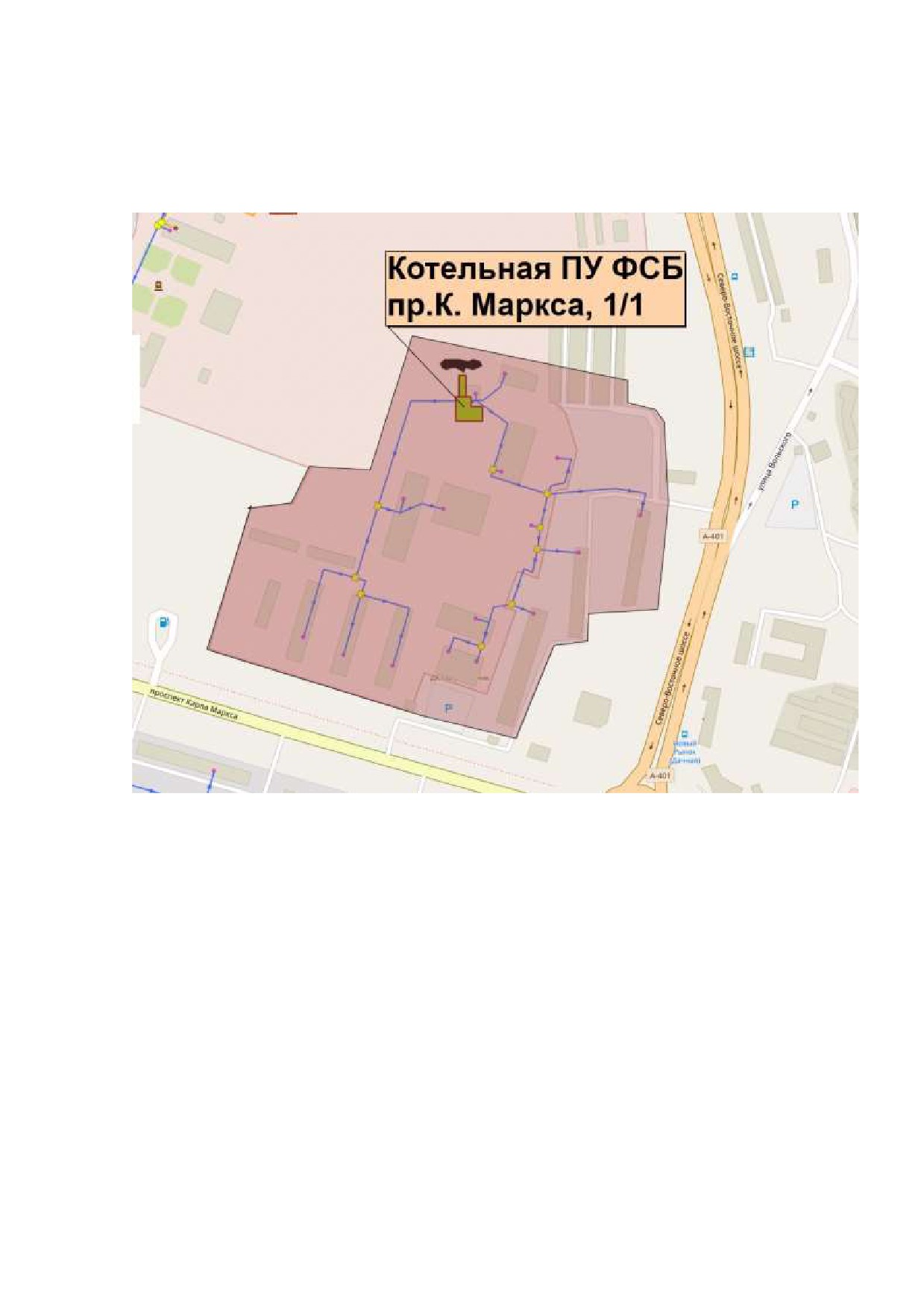

Рисунок 1.4.35. Зона действия котельной пограничного управления ФСБ России
по восточному арктическому району
1.4.1.5. Зоны действия котельных ФГБУ «ЦЖКУª Минобороны России
Зоны действия котельных ФГБУ
«ЦЖКУª Минобороны России
представлены на рисунках 1.4.36-1.4.41
211

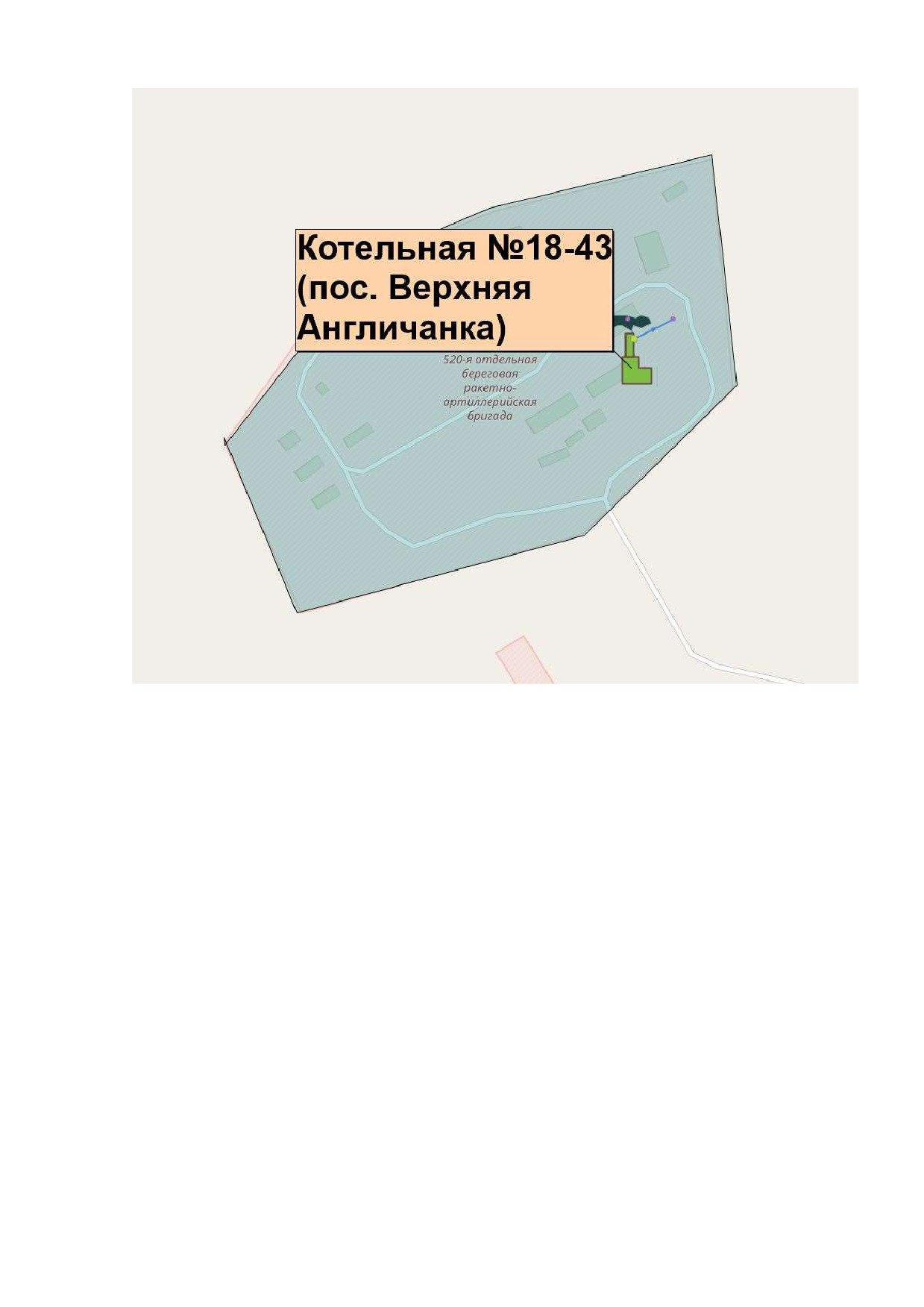

Рисунок 1.4.41.
Зона действия котельной №18-43
1.4.1.6. Зоны действия котельных АО «356 Управление начальника работª
Зоны действия котельной АО
«356 Управление начальника работª
представлены на рисунке 1.4.42.
215

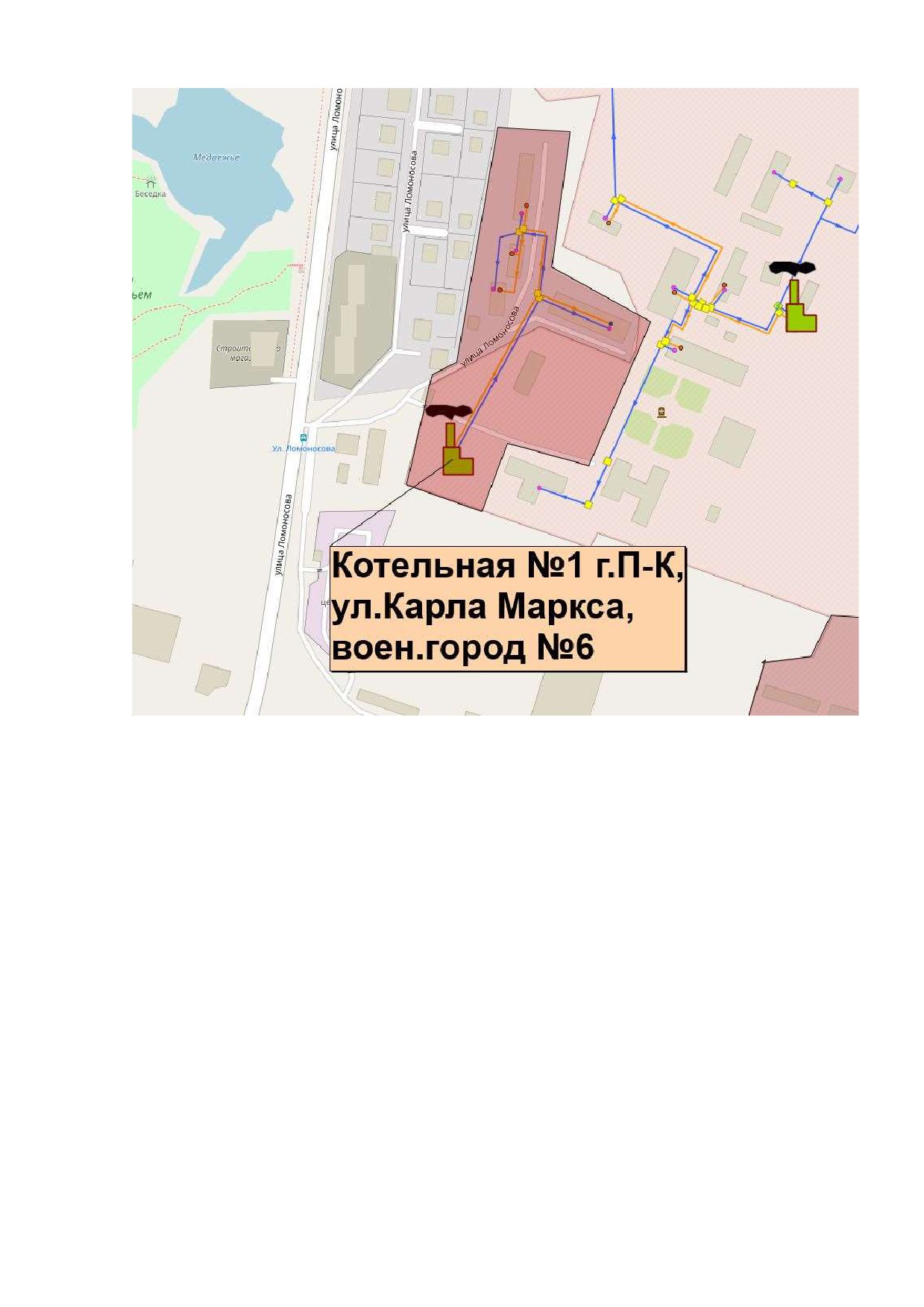

Рисунок 1.4.42.
Зона действия котельной №1
1.4.2. Определение эффективного радиуса теплоснабжения
Радиус эффективного теплоснабжения
- максимальное расстояние от
теплопотребляющей установки до ближайшего источника тепловой энергии в
системе
теплоснабжения,
при превышении которого подключение
теплопотребляющей установки к данной системе теплоснабжения нецелесообразно
по причине увеличения совокупных расходов в системе теплоснабжения.
Подключение дополнительной тепловой нагрузки с увеличением радиуса
действия источника тепловой энергии приводит к возрастанию затрат на
производство и транспорт тепловой энергии и одновременно к увеличению доходов
от дополнительного объема ее реализации. Радиус эффективного теплоснабжения
представляет собой расстояние, при котором увеличение доходов равно по величине
возрастанию затрат. Для действующих источников тепловой энергии это означает,
216
