В таблице 1.3.26 и на рисунке 1.3.48 показано распределение протяженности
трубопроводов и их материальной характеристики по способам прокладки. Доля
подземной прокладки больше надземной, при этом чаще используется канальная
прокладка.
Таблица 1.3.26. Распределение
протяженности
и
материальной
характеристики тепловых сетей по способам прокладки
Протяженность трубопроводов в
Материальная
Способ прокладки
однотрубном исчислении, м
характеристика, м2
Надземная
6 363,00
547,54
Подземная бесканальная
110,00
5,80
Подземная канальная
7 226,00
605,60
Подвальная
60,00
3,00

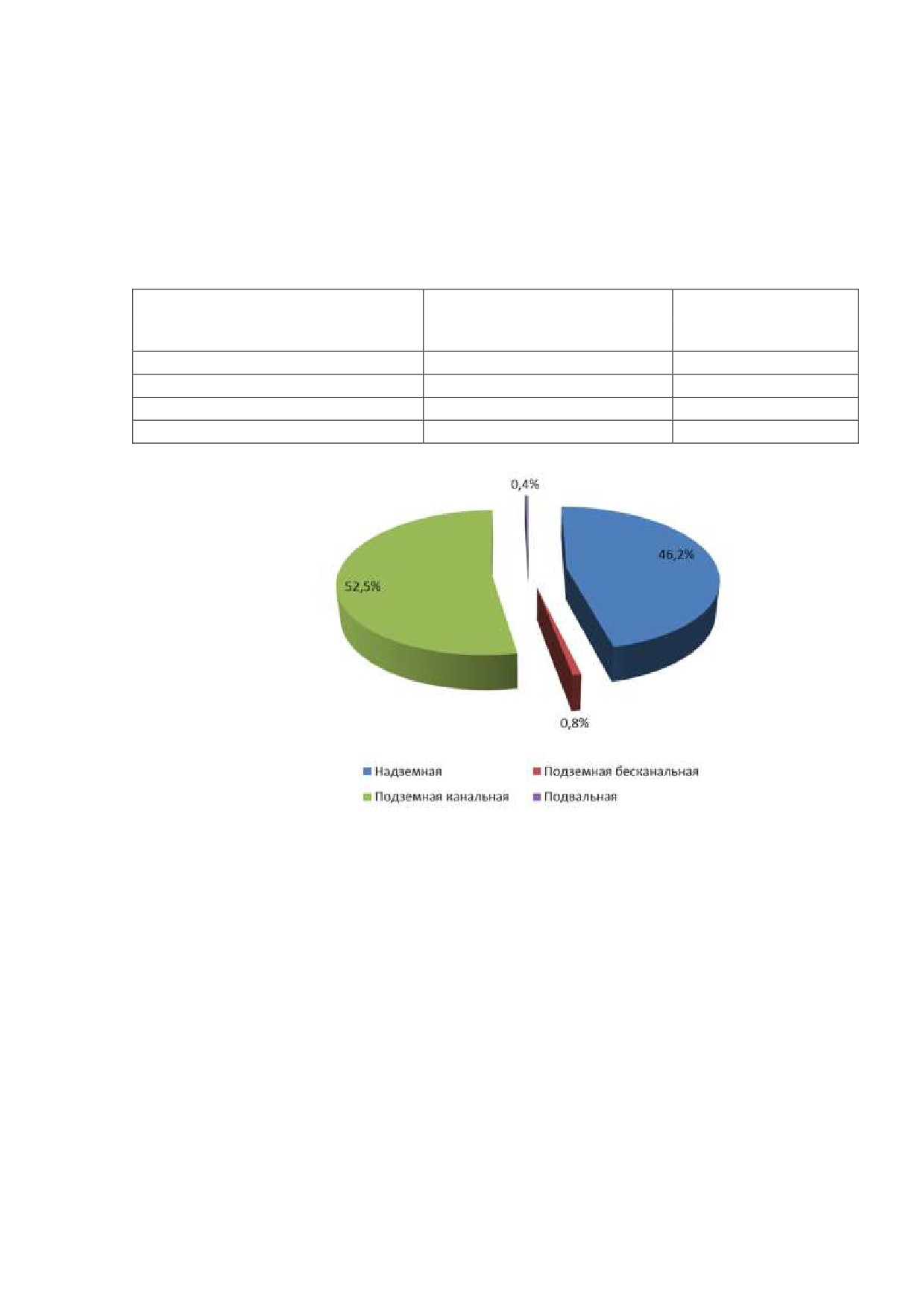

Рисунок 1.3.48.
Распределение протяженности трубопроводов тепловых
сетей по типу прокладки
Распределение протяженности трубопроводов по годам прокладки показано
в таблице 1.3.27. Временные интервалы выбраны в соответствии с теми периодами,
в течение которых нормы проектирования тепловой изоляции не изменялись. На
рисунке 1.3.49. показано распределение протяженности трубопроводов по годам
прокладки, из которого следует, что срок эксплуатации практически
70%
трубопроводов тепловых сетей превышает 29 лет.
176
Таблица 1.3.27. Распределение протяженности и материальной характеристики
тепловых сетей по годам прокладки
Протяженность трубопроводов
Материальная характеристика,
Год прокладки
в однотрубном исчислении, м
м2
до 1990
9 418,00
779,24
с 1991 по 1998
743,00
61,23
с 1999 по 2003
0,00
0,00
после 2003
3 598,00
321,47

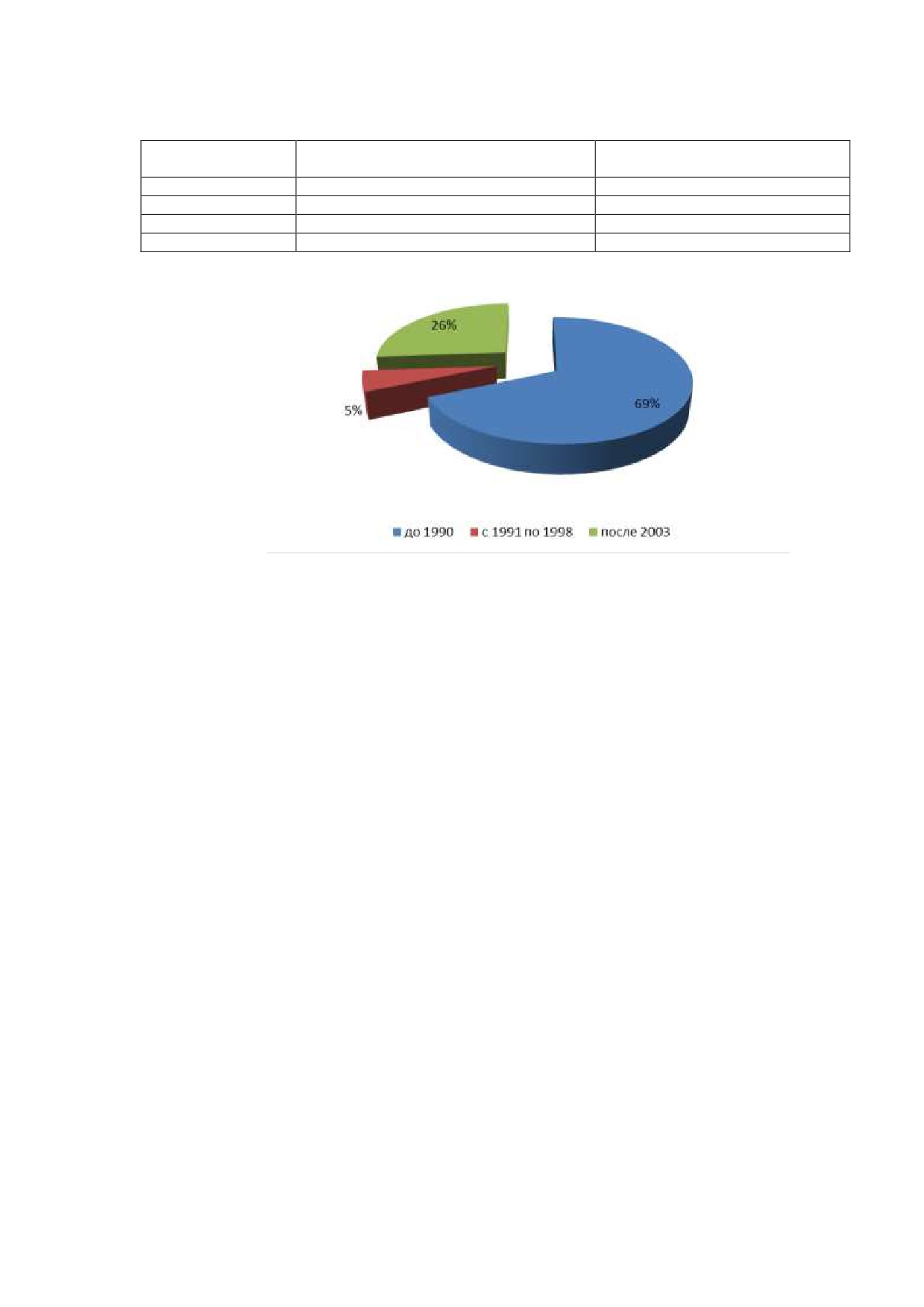

Рисунок 1.3.49.
Распределение протяженности трубопроводов тепловых
сетей по годам прокладки
1.3.6.4. Описание типов и строительных особенностей тепловых пунктов, тепловых камер и
павильонов
Данные для описания типов и строительных особенностей тепловых камер и
павильонов не предоставлены.
1.3.6.5. Описание графиков регулирования отпуска тепла в тепловые сети с анализом их
обоснованности; фактические температурные режимы отпуска тепла в тепловые сети и их
соответствие утвержденным графикам регулирования отпуска тепла в тепловые сети
По утвержденным температурным графикам отпуска тепловой энергии
потребителям температурный график составляет:
для Котельной №8-56 - 95/70 оС;
для Котельной №27-18 - 95/70 оС;
для Котельной №33-25 - 95/70 оС;
для Котельной №48-106 - 95/70 оС;
для Котельной №6-1 - 95/70 оС;
для Котельной №18-43 - 95/70 оС;
для ЦТП №5-289 (ЦТП-214) - 150/70 оС, 95/70 оС;
для ЦТП №6-35 (ЦТП-110) - 150/70 оС, 95/70 оС.
177
1.3.6.6. Гидравлические режимы тепловых сетей и пьезометрические графики тепловых
сетей
Утвержденные гидравлические режимы работы тепловых сетей не
предоставлены.
Расчетные гидравлические режимы приведены в виде пьезометрических
графиков, и представлены в Приложении Главы 3. «Электронная модель системы
теплоснабженияª.
1.3.6.7. Статистика отказов тепловых сетей (аварийных ситуаций) за последние 5 лет
Данные по статистике отказов тепловых сетей (аварий, инцидентов) не
предоставлены
1.3.6.8. Статистика восстановлений (аварийно- восстановительных ремонтов) тепловых
сетей и среднее время, затраченное на восстановление работоспособности тепловых сетей
Данные по статистике отказов тепловых сетей (аварий, инцидентов) не
предоставлены
1.3.6.9. Описание процедур диагностики состояния тепловых сетей и планирования
капитальных (текущих) ремонтов
Данные по описанию процедур диагностики состояния тепловых сетей и
планирования капитальных (текущих) ремонтов не предоставлены.
1.3.6.10.
Описание периодичности и соответствия техническим регламентам и иным
обязательным требованиям процедур летних ремонтов с параметрами и методами
испытаний (гидравлических, температурных, на тепловые потери) тепловых сетей
Данные с описанием периодичности и соответствия техническим
регламентам и иным обязательным требованиям процедур летних ремонтов с
параметрами и методами испытаний тепловых сетей не предоставлены.
1.3.6.11.
Описание нормативов технологических потерь при передаче тепловой энергии
(мощности), теплоносителя, включаемых в расчет отпущенных тепловой энергии
(мощности) и теплоносителя
Данные по нормативным и фактическим затратам и потерям теплоносителя и
тепловой энергии за
2012,
2013 и 2014 года представлены в таблице
1.3.28
(актуальные данные не предоставлены).
Таблица 1.3.28.
Нормативные и фактические тепловые потери за 2012-2014 гг.
Тепловые потери, Гкал
Наименование котельной
2012 год
2013 год
2014 год
норматив
норматив
норматив
Котельная № 6-1
-
157,0
597,2
178
Тепловые потери, Гкал
Наименование котельной
2012 год
2013 год
2014 год
норматив
норматив
норматив
Котельная №8-56
67,3
67,3
67,3
Котельная №18-43
6,9
6,9
6,9
Котельная №27-18
80,4
80,4
80,3
Котельная №33-25
213,1
213,1
213,1
Котельная №48-106
37,4
37,4
37,4
ЦТП №5-289
67,1
67,1
71,3
ЦТП №6-35
404,2
577,2
604,5
Итого
876,4
1206,4
1677,8
Нормативные потери тепловой энергии от котельных и ЦТП представлены в
таблице 1.3.29. Расчет произведен на основании расчетных данных о протяженности
тепловых сетей, виде прокладки, годах ввода в эксплуатацию, температурах
наружного воздуха и продолжительности работы тепловых сетей.
Таблица 1.3.29.
Нормативные тепловые потери
Тепловые потери, Гкал
Отпуск в
% потерь
Наименование котельной
сеть,
к отпуску
через изоляцию
с утечками
всего
Гкал
в сеть
Котельная №6-1
586,4
25,0
611,4
7 298,0
8,4
Котельная №8-56
111,1
3,5
114,6
745,2
15,4
Котельная №18-43
38,4
0,4
38,7
404,2
9,6
Котельная №27-18
192,0
4,1
196,1
367,7
53,3
Котельная №33-25
613,0
11,4
624,3
2 962,7
21,1
Котельная №48-106
152,3
2,0
154,3
897,3
17,2
ЦТП №5-289
266,5
3,9
271,4
2 060,4
13,2
ЦТП №6-35
947,2
27,8
975,0
4 870,0
20,0
Итого
2907,2
78,4
2985,4
19605,1
158,2
1.3.6.12.
Оценка фактических потерь тепловой энергии и теплоносителя при передаче
тепловой энергии и теплоносителя по тепловым сетям за последние 3 года
Данные по нормативным и фактическим затратам и потерям теплоносителя
и тепловой энергии за 2012, 2013 и 2014 года представлены в таблице 1.3.30.
Таблица 1.3.30.
Нормативные и фактические тепловые потери
Тепловые потери, Гкал
Наименование котельной
2012 год
2013 год
2014 год
факт
факт
факт
Котельная № 6-1
-
156,991
585,229
Котельная №8-56
67,298
67,100
65,479
Котельная №18-43
6,870
6,850
6,684
Котельная №27-18
80,447
80,210
73,807
Котельная №33-25
213,107
212,480
207,347
Котельная №48-106
37,355
37,245
36,345
ЦТП №5-289
67,124
66,927
68,563
ЦТП №6-35
404,240
546,012
592,827
179
Тепловые потери, Гкал
Наименование котельной
2012 год
2013 год
2014 год
факт
факт
факт
Итого
876,4
1173,8
1636,3
Фактические потери теплоносителя в базовом периоде во всех системах
теплоснабжения филиала не превышают нормативных значений.
Фактические потери тепловой энергии в базовом периоде превышают
нормативные примерно на 2-9 % для рассматриваемых котельных и ЦТП.
1.3.6.13.
Предписания надзорных органов по запрещению дальнейшей эксплуатации
участков тепловой сети и результаты их исполнения
Предписания надзорных органов по запрещению дальнейшей эксплуатации
участков тепловых сетей не выдавались.
1.3.6.14.
Описание наиболее распространенных типов присоединений
теплопотребляющих установок потребителей к тепловым сетям, определяющих выбор и
обоснование графика регулирования отпуска тепловой энергии потребителям
Данные с описанием типов присоединений теплопотребляющих установок
потребителей к тепловым сетям с выделением наиболее распространенных,
определяющих выбор и обоснование графика регулирования отпуска тепловой
энергии потребителям не предоставлены.
1.3.6.15.
Сведения о наличии коммерческого приборного учета тепловой энергии,
отпущенной из тепловых сетей потребителям
В таблице представлен реестр узлов учета тепловой энергииª с указанием
модели приборов учета и других параметров.
Таблица 1.3.31. Реестр УУТЭ
Диаметр
Источник теплоснабжения
Объект
Адрес
Модель прибора
прибора
7КТ "Абакан"
Ду-32
ВЭПС
Ду-32
ВЭПС
ул. Ломоносова 4
Котельная №6-1
Жилой дом
КТСП-Н
(узел 1)
Ду-25
ВЭПС
Ду-25
ВЭПС
КТСП-Н
7КТ "Абакан"
Ду-32
ВЭПС
Ду-32
ВЭПС
ул. Ломоносова 4
Котельная №6-1
Жилой дом
КТСП-Н
(узел 2)
Ду-25
ВЭПС
Ду-25
ВЭПС
КТСП-Н
7КТ "Абакан"
ул. Ломоносова 4
Ду-32
ВЭПС
Котельная №6-1
Жилой дом
(узел 3)
Ду-32
ВЭПС
КТСП-Н
180
Диаметр
Источник теплоснабжения
Объект
Адрес
Модель прибора
прибора
Ду-25
ВЭПС
Ду-25
ВЭПС
КТСП-Н
1.3.6.16.
Анализ работы диспетчерских служб теплоснабжающих (теплосетевых)
организаций и используемых средств автоматизации, телемеханизации и связи
В целях обеспечения надежного и качественного теплоснабжения ФГБУ
«ЦЖКУª Минобороны России действует в рамках Соглашения о взаимодействии
при решении задач в области прогнозирования, предупреждения и ликвидации
чрезвычайных ситуаций в составе объединенной системы оперативно-
диспетчерского управления Петропавловск-Камчатского городского округа.
На рисунке представлена схема взаимодействия в случае возникновения
аварийных ситуаций на объектах теплоснабжения филиала ФГБУ
«ЦЖКУª
Минобороны России с территориальными РЭР АО
«Славянкаª и
эксплуатирующими подразделениями АО «Оборонэнергоª.

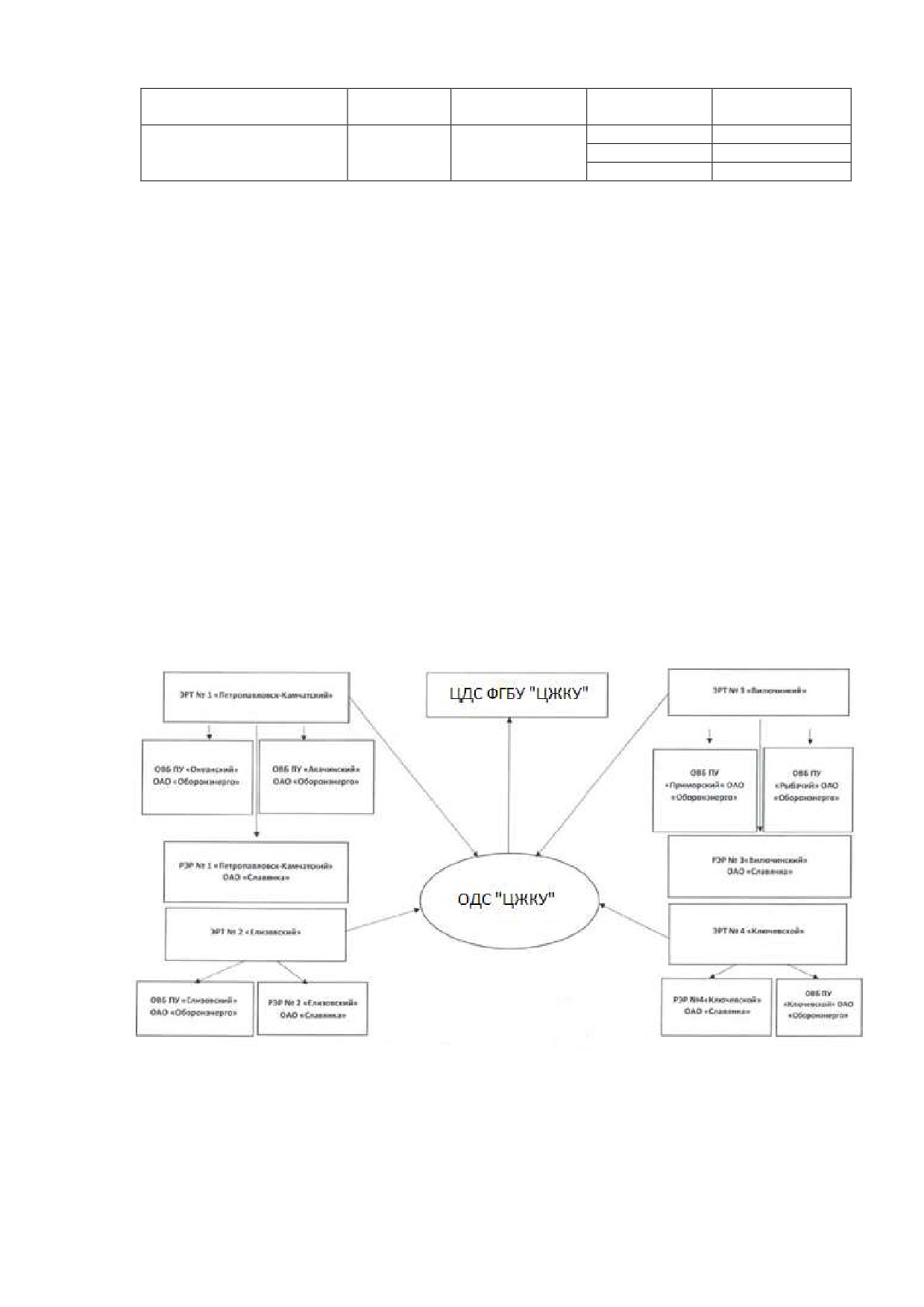

Рисунок 1.3.50.
Схема взаимодействия при возникновении аварийных ситуаций
181
1.3.6.17.
Уровень автоматизации и обслуживания центральных тепловых пунктов,
насосных станций
Данные по уровню автоматизации и обслуживания центральных тепловых
пунктов, насосных станций не предоставлены.
1.3.6.18.
Сведения о наличии защиты тепловых сетей от превышения давления
Сведения о наличии защиты тепловых сетей от превышения давления не
предоставлены.
1.3.6.19.
Перечень выявленных бесхозяйных тепловых сетей и обоснование выбора
организации, уполномоченной на их эксплуатацию
В зоне действия источников филиала ФГБУ «ЦЖКУª Минобороны России
бесхозяйных тепловых сетей не выявлено.
1.3.7. Тепловые сети АО «356 Управление начальника работª
1.3.7.1. Описание структуры тепловых сетей от каждого источника тепловой энергии от
магистральных выводов до центральных тепловых пунктов (если таковые имеются) или до
ввода в жилой квартал или промышленный объект с выделением сетей горячего
водоснабжения
Тепловые сети АО «356 Управление начальника работª включают в себя
тепловые сети от котельной №1 ул. Карла Маркса, военного городка №6.
1.3.7.2. Карты (схемы) тепловых сетей в зонах действия источников тепловой энергии в
электронной форме и (или) на бумажном носителе
Схема тепловых сетей в зоне действия источника представлена на рисунке
1.3.51.
182

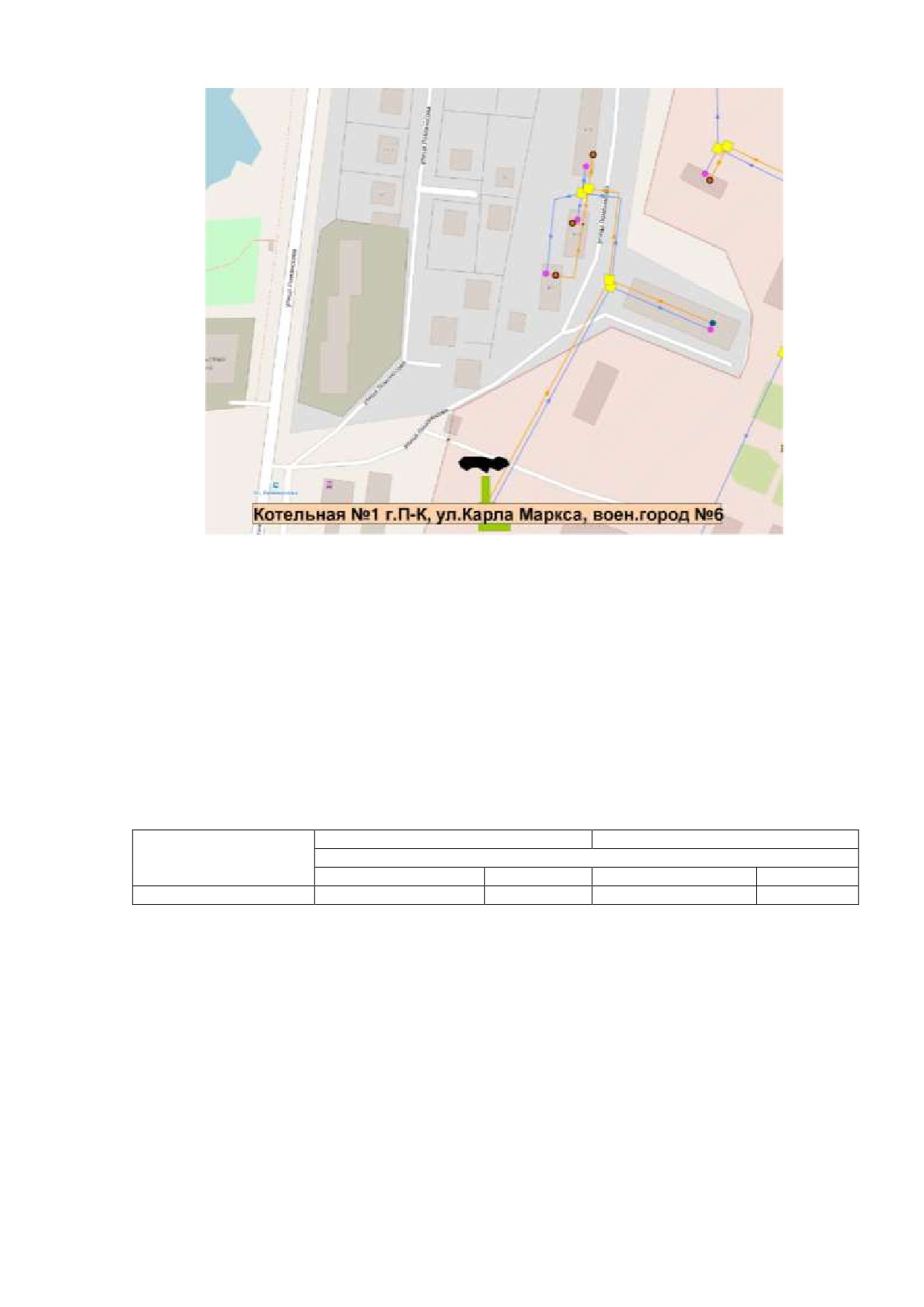

Рисунок 1.3.51.
Схемы тепловых сетей от котельной
1.3.7.3. Параметры тепловых сетей, включая год начала эксплуатации, тип изоляции, тип
компенсирующих устройств, тип прокладки, краткую характеристику грунтов в местах
прокладки с выделением наименее надежных участков, определением их материальной
характеристики и тепловой нагрузки потребителей, подключенных к таким участкам
В таблице представлены данные по протяженности и материальной
характеристике трубопроводов тепловых сетей «356 Управление начальника работª.
Таблица 1.3.32. Распределение протяженности и материальной характеристики
тепловых сетей
Протяженность тепловых сетей
Материальная характеристика
тип прокладки
подземная
надземная
подземная
надземная
Котельная №1
3608
0,00
321
0,00
1.3.7.4. Описание типов и строительных особенностей тепловых пунктов, тепловых камер и
павильонов
Данная информация теплоснабжающей организацией не предоставлена.
1.3.7.5. Описание графиков регулирования отпуска тепла в тепловые сети с анализом их
обоснованности; фактические температурные режимы отпуска тепла в тепловые сети и их
соответствие утвержденным графикам регулирования отпуска тепла в тепловые сети
Отпуск тепла в тепловые сети потребителям происходит по утвержденным
температурным графикам (95/70оС).
183
содержание .. 17 18 19 20 ..
