Схема теплоснабжения г. Зеленодольск до 2029 года. Обосновывающие материалы - часть 8
Радиус эффективного теплоснабжения
- максимальное расстояние от
теплопотребляющей установки до ближайшего источника тепловой энергии в
системе
теплоснабжения,
при
превышении
которого
подключение
теплопотребляющей установки нецелесообразно по причине увеличения совокупных
расходов в системе теплоснабжения.
Подключение дополнительной тепловой нагрузки с увеличением радиуса
действия источника тепловой энергии приводит к возрастанию затрат на
производство и транспорт тепловой энергии и одновременно к увеличению доходов
от дополнительного объема ее реализации. Радиус эффективного теплоснабжения
представляет собой то расстояние, при котором увеличение доходов равно по
величине возрастанию затрат. Для действующих источников тепловой энергии это
означает, что удельные затраты (на единицу отпущенной потребителям тепловой
энергии) являются минимальными.
В настоящее время не имеется утвержденной методики определения радиуса
эффективного теплоснабжения, которая должна быть утверждена на уровне
Министерства энергетики Российской Федерации совместно с Министерством
регионального развития Российской Федерации.
В связи, с этим для расчета радиусов эффективного теплоснабжения
использована методика Е. Я. Соколова.
Согласно данной методике оптимальный (эффективный) радиус теплоснабжения
находится по следующей формуле:
0,1 * (∆τ / П)0,15 , где:
Roпт= (140 / s)0,4 - (1 / B)
- s
- удельная стоимость материальной характеристики тепловой сети,
т.руб./м2;
- В - среднее число абонентов на 1 км2;
- Δt - расчетный перепад температур теплоносителя в тепловой сети, ºC;
- П - теплоплотность района, Гкал/ч*км2.
Результаты расчетов радиусов эффективного теплоснабжения представлены в
таб. 65.
таб. 65 Результаты расчетов радиусов
эффективного теплоснабжения
Источники тепловой энергии
S,т.руб./м.кв.
В,ед
Δt,С
п,Гкал/ч/км.кв.
Rопт,км
Котельная микр.»А»
8
180
45
66,1
2,58
Котельная кв. 1-7
8
228
45
41,3
2,55
Котельная кв.19
7,5
74
25
16,1
2,53
151
Котельная кв 22А
7,5
74
25
14,2
2,52
Котельная кв.12
7,5
135
25
15,7
2,57
Котельная кв.8
6
5
25
1
2,15
Котельная «Школа - интернат»
6,5
10
25
1,64
2,22
Котельная кв. 86
6,5
26
25
1
2,24
Котельная Ново - Строительная
6
6
25
0,4
1,97
Котельная «Дальняя»
6
6
25
1,0
2,17
Котельная кв. 29-31
7
45
25
6,9
2,49
152
Глава 7. Предложения по строительству и реконструкции тепловых сетей и
сооружений на них
7.1
Реконструкция и строительство тепловых сетей, обеспечивающих
перераспределение тепловой нагрузки из зон с дефицитом тепловой мощности в
зоны с избытком тепловой мощности
Согласно Главы 4 «Перспективные балансы тепловой мощности источников
тепловой энергии и тепловой нагрузки», дефицит тепловой мощности источников
тепла на период до 2029 г., не прогнозируется, за исключением котельной «Школа-
интернат», подключенную тепловую нагрузку которой предусматривается
переключить на теплоснабжение от котельной кв. 29-31. Для перераспределения
тепловой нагрузки необходимо строительство теплосети-перемычки протяженностью
0,6 км от котельной кв. 29-31 до котельной «Школа-интернат» с переводом ее в
режим ЦТП. Также, необходимо предусмотреть устройство узлов регулирования в 5-
ти ж/домах, которые будут подключены к указанной теплосети.
7.2
Строительство тепловых сетей для обеспечения перспективных
приростов тепловой нагрузки под жилищную, комплексную или
производственную застройку во вновь осваиваемых районах поселения
Для обеспечения перспективного прироста тепловой нагрузки в г.Зеленодольск
планируется подключение вновь строящихся объектов к существующим источникам
тепловой энергии.
Для обеспечения возможности поставок тепловой энергии потребителям от
различных источников тепловой энергии при сохранении надежности
теплоснабжения необходимо строительство новых тепловых сетей.
Объем строительства
внутриквартальных сетей отопления и горячего
водоснабжения определяются по проектным данным.
Точки подключения к существующим сетям, диаметры и протяженность
распределительных сетей определить расчетным путем при условии обеспечения
необходимого гидравлического режима.
Существующие и рекомендуемые к перекладке диаметры трубопроводов
отопления и ГВС на выводах из котельных представлены в разделе 4.3.
7.3
Строительство или реконструкция тепловых сетей для повышения
эффективности функционирования системы теплоснабжения, в том числе за счет
перевода котельных в пиковый режим работы или ликвидации котельных
В г.Зеленодольск строительство и реконструкция тепловых сетей для
повышения эффективности функционирования системы теплоснабжения, в том числе
за счет перевода котельных в пиковый режим работы, не требуется.
153
7.4
Строительство тепловых сетей для обеспечения нормативной
надежности теплоснабжения
Для обеспечения нормативной надежности теплоснабжения потребителей
тепловой энергии от котельной ЦРБ предусматривается переключение потребителей
тепла на теплоснабжение от котельной кв.1-7. Строительство и запуск теплосети-
перемычки протяженностью 0,45 км от котельной кв.1-7 по ул.Гоголя до котельной
ЦРБ предусмотрено в 2014 году.
7.5
Реконструкция тепловых сетей с увеличением диаметра
трубопроводов для обеспечения перспективных приростов тепловой нагрузки
Для обеспечения перспективных приростов тепловой нагрузки необходимо
предусмотреть реконструкцию участков тепловых сетей
тепловых сетей с
увеличением диаметра трубопроводов. Рекомендуемые к перекладке участки
трубопроводов тепловых сетей представлены в таб. 66.
таб. 66 Рекомендуемые к перекладке участки
трубопроводов тепловых сетей
Рекомендуе-
Фактический
мый к замене
Расход
диаметр
диаметр
Источник тепло-
Конец
Длина
воды на
условного
Начало участка
условного
снабжения
участка
участка
участке,
прохода
прохода
м.куб./ч.
трубопровода,
трубопровода,
мм
мм
котельная кв.19
ТК-36
60
340
200
300
Котельная кв.19
ж/д
ж/д Шевченко, 5
Шевченко,3
50
73.6
100
200
котельная кв.29-
Котельная кв.29-31
31
ТК-1
10
73.6
100
200
ТК3
ТК4
12
50
100
150
Котельная кв. 86
ТК8
ж.д
19
23
80
125
Гоголя,57
Котельная кв.22а
(транзит) вр.3/1
вр.3/4
16
85
150
250
7.6
Реконструкция тепловых сетей, подлежащих замене в связи с
исчерпанием эксплуатационного ресурса
Реконструкция тепловых сетей, подлежащих замене в связи с исчерпанием
эксплуатационного ресурса требуется на некоторых участках тепловой сети.
План ремонта тепловых сетей ОАО
«Зеленодольское ПТС» на
2014 г.
представлен в таб. 66.
154
Таб. 66/ План ремонта тепловых сетей ОАО «Зеленодольское ПТС» на 2014 г
Год
Заменяемые сети (в 2-х трубном
Диаметр, мм
Котельная
Тип изоляции
Длина,м
ввода
исчислении)
1960
т/с по ул.Столичная,11-13
2ф159
А
ППМИ
75
1983
т/с от ТК-4.6 до ж/д по ул.Комарова,17
2ф133
А
ППМИ
45
1994
ГВС от ТК-5/5 до ТК-5/6 по ул.Ленина
63/40
1-7
полиэтил.
64
1992
ГВС от ТК-39 до ТК-40
90/63
1-7
полиэтил.
98
1992
т/с от ТК-39 до ТК-40
2ф133
1-7
ППМИ
98
1997
ГВС от ТК-2/4 до ТК-5/2 по ул.Декабристов
125/90
1-7
полиэтил.
74
1985
ГВС от ТК-2 до ТК-2Б
110/75
22А
полиэтил.
220
до 1990
т/с от врезки до Рогачева,21
2ф76
ЦТП-2
ППМИ
125
до 1990
т/с от ТК-7/12 до ТК-7/13 по ул.Рогачева
2ф108
ЦТП-2
ППМИ
100
до 1990
т/с от врезки до Паратской,16
2ф57
ЦТП-2
ППМИ
21
до 1990
т/с от гаража до школы №4 по ул.Украинская
2ф108
ЦТП-2
ППМИ
50
до 1990
т/с от Украинской,6 до Рогачева,36
2ф57
ЦТП-2
ППМИ
210
до 1990
т/с от вр.9/15 до ТК-9/3 по ул.Украинской
2ф108
ЦТП-2
ППМИ
80
до 1990
ГВС по ул.Паратская,4/1-4/2 около ТК-7/8
/32
ЦТП-2
полиэтил.
50
ГВС от ТК-13 до ТК-19/1 по ул.Тургенева и
до 1990
159/110
ЦТП-2
полиэтил.
310
Союзная
до 1990
ГВС от ТК-9 до ТК-11 по ул.Паратская,15
159/90
ЦТП-2
полиэтил.
125
75/50
до 1990
ГВС от ТК-22/2 до Тургенева,12
ЦТП-2
полипроп
160
(бесхозные)
155
Год
Заменяемые сети (в 2-х трубном
Диаметр, мм
Котельная
Тип изоляции
Длина,м
ввода
исчислении)
1962
т/с от ТК-76 до ТК-77
2ф108
12
ППМИ
15
1962
т/с от ТК-77 до ж/д по ул.Космонавтов,11
2ф76
12
ППМИ
20
1962
т/с от ТК-80 до ж/д по ул.Космонавтов,1
2ф89
12
ППМИ
30
1994
т/с от ТК-8а до д/с №4
2ф76
12
ППМИ
50
1994
ГВС от ТК-8а до д/с №4
32/25
12
полиэтил.
50
1994
ГВС от ТК-87 до ТК-8а по ул.Норкина
90/63
12
полипроп.
23
1990
т/с от ТК-3 до тат.гимназии
2ф76
Интернат
ППМИ
70
ИТОГО ПО ЗАМЕНЕ ТЕПЛОСЕТЕЙ:
2791
156
7.7
Строительство и реконструкция насосных станций
Строительство и реконструкция насосных станций не требуется.
157
Глава 8. Перспективные топливные балансы
Общие положения
Перспективные топливные балансы по источникам теплоснабжения г.Зеленодольск
разработаны в соответствии подпунктом 6 пункта 3 и пунктом 23 Требований к схемам
теплоснабжения.
В результате разработки в соответствии с пунктом 23 Требований к схеме
теплоснабжения должны быть решены следующие задачи:
- установлены перспективные объемы тепловой энергии, вырабатываемой на всех
источниках тепловой энергии, обеспечивающие спрос на тепловую энергию и
теплоноситель для потребителей, на собственные нужды котельных, на потери
тепловой энергии при ее передаче по тепловым сетям;
- определены виды топлива, обеспечивающие выработку необходимых объемов
тепловой энергии;
- установлены показатели эффективности использования топлива и
предлагаемого к использованию теплоэнергетического оборудования;
Для расчета перспективной выработки тепловой энергии, а также потребления
топлива от источников теплоснабжения были приняты следующие условия:
- для расчета перспективного отпуска тепловой энергии принимались значения
перспективной тепловой нагрузки в зоне действия источников тепловой энергии,
приведенные в Главе
2
«Перспективное потребление тепловой энергии на цели
теплоснабжения;
- расход топлива на выработку электрической энергии когенерационным
оборудованием в предусмотренным к установке на котельных кв.1-7 и микрорайона
«А» принимался при номинальной электрической мощности установок в соответствии
прогнозным темпом модернизации котельных приведенных в главе 4 «Перспективные
балансы тепловой мощности источников тепловой энергии и тепловой нагрузки;
- перспективный УРУТ на выработку тепловой энергии принимался с учетом
существующих фактических средневзвешенных значений УРУТ;
- перспективный УРУТ на выработку электрической энергии ГПУ принимался по
данным технической документации на ГПУ фирмы «Cummins», при номинальной
электрической нагрузке;
- перспективный УРУТ на выработку тепловой энергии перспективных (новых)
централизованных и автономных источников тепла принимался на уровне
150
кгу.т./Гкал;
- расчет нормативных запасов топлива по котельным кв.1-7 и микр. «А»
выполнен на основании приказа Минпромэнерго РФ
от 4 октября 2005 г. № 269 «Об организации в Министерстве промышленности и
энергетики Российской Федерации работы по утверждению нормативов создания
запасов топлива на тепловых электростанциях и котельных», с учетом особенности
порядка расчёта нормативов для теплоисточников муниципальных образований.
158
8.1.
Расчеты по каждому источнику тепловой энергии перспективных
максимальных часовых и годовых расходов основного вида топлива для зимнего,
летнего и переходного периодов, необходимого для обеспечения нормативного
функционирования источников тепловой энергии на территории г.Зеленодольск
Основным видом топлива является природный газ.
Расчетная низшая теплота сгорания Qр н = 8050±5 ккал/м.куб.
В таб.
67 представлены сведения из производственной программы ОАО
«Зеленодольское ПТС» о потреблении природного газа котельными за 2013 год.

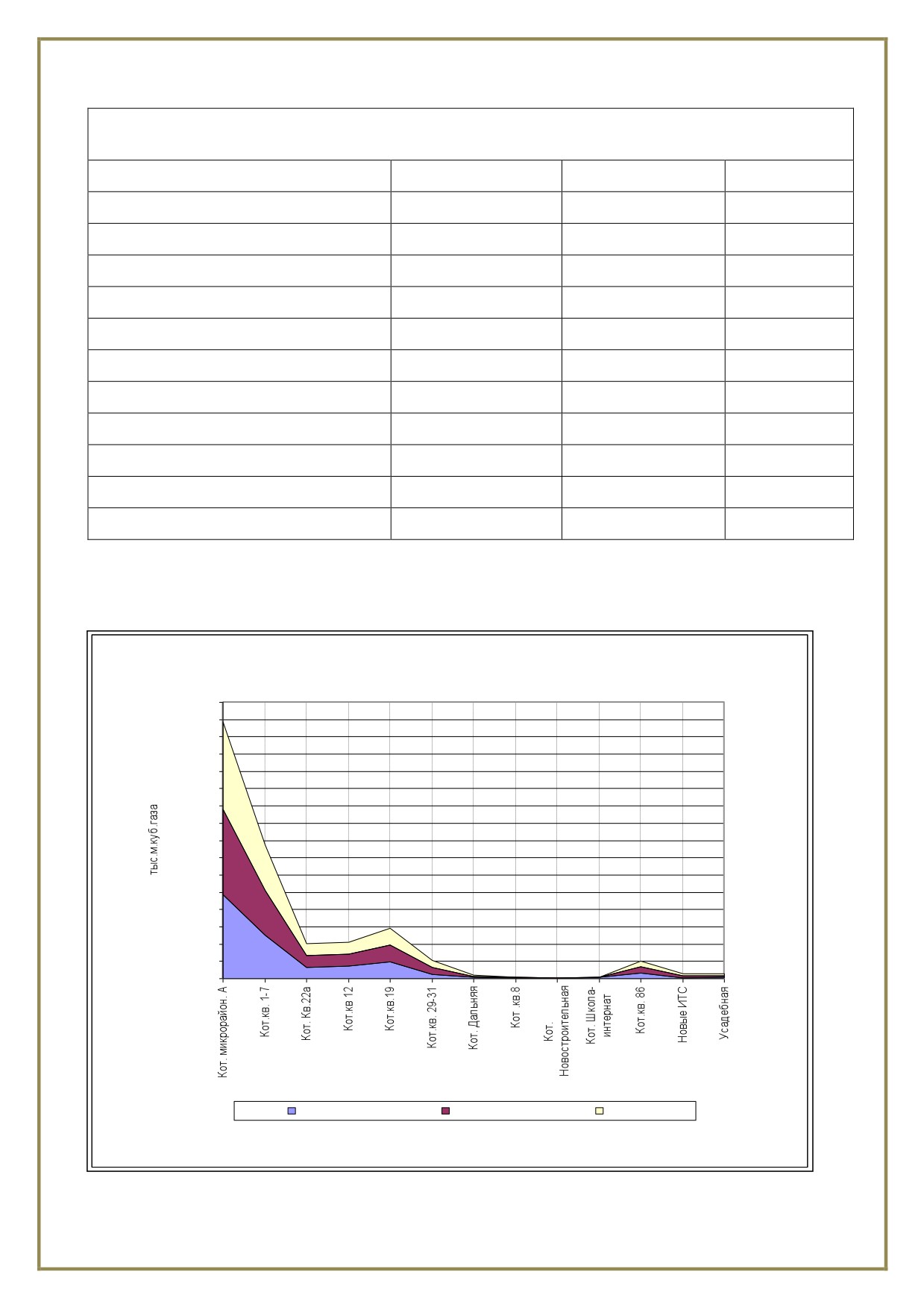

таб. 67 Потребление природного газа котельными
г.Зеленодольск за 2013 год
Расход
Расход
условного
Удельный
топлива на
Наименование
Отпущено
топлива на
расход
Выработка,
Реализация,
выработку
источника
в сеть,
выработку
топлива на
Гкал
Гкал
тепловой
теплоснабжения
Гкал
тепловой
отпуск
энергии,
энергии,
кг.у.т./Гкал
т.м.куб.
т.у.т.
Кот.
191735,62
184821,14
166219,40
26372,2
30336,4
164,1
микрорайон. А
123671,63
119251,20
101010,34
16863,8
19399,6
162,7
Кот.кв. 1-7
36481,564
35710,22
32701,16
5160,5
5937,6
166,3
Кот. Кв.22а
48209,67
47190,36
41967,64
6654,2
7652,3
162,2
Кот.кв 12
44240,945
43305,55
38149,42
6255,3
7196,3
166,2
Кот.кв.19
17282,55
16917,14
15724,17
2435,4
2802,8
165,7
Кот.кв. 29-31
1778,4211
1740,82
1558,30
262,9
302,4
173,7
Кот ЦРБ
3347,7342
3281,77
2460,96
486,4
559,5
170,5
Кот. Дальняя
2391,7687
2344,75
2214,61
349,9
402,6
171,7
Кот .кв.8
Кот.Н-
1114,0964
1092,14
938,64
158,3
182,2
166,8
строительная
Кот.
Школа-
4070,1615
3984,10
3510,14
633,2
728,6
182,9
интернат
17283,206
16917,78
15848,79
2488,7
2862,6
169,2
Кот.кв. 86
159
8.2.
Расчеты по каждому источнику тепловой энергии нормативных запасов
аварийных видов топлива
Котельная микрорайона «Аª
Результаты расчетов перспективной выработки электрической и тепловой энергии
на котельной микрорайона «А», при которых рассчитывался перспективный баланс
топлива приведены в таб. 68.
таб. 68 Перспективный топливный баланс по
котельной микрорайона «А»
Показатель
Ед. измер.
1 этап
2 этап
3 этап
Перспективная подключенная
Гкал/ч
82,78
84,27
85,76
тепловая нагрузка
Перспективная подключенная
Гкал/ч
91,89
93,54
95,19
тепловая нагрузка учетом потерь в сетях
Суммарный отпуск тепловой
энергии с котельной приведенная к
тыс.Гкал/год
346,26
352,49
358,73
средним за отопительный период
условиям в т.ч:
с котлов
тыс.Гкал/год
339,54
342,39
348,62
с ГПУ
тыс.Гкал/год
6,72
10,1
10,1
Расход топлива на выработку тепловой энергии
Прогнозный удельный
средневзвешенный расход УТ на
кг/Гкал
158,22
158,22
158,22
выработку тепла с котлов
Расход УТ на выработку тепла
тыс. ту.т
53,72
54,17
55,16
Расход газа на выработку тепла
тыс. н.м.куб.
46,70
47,09
47,95
Расход топлива на выработку электрической энергии
тыс.
Выработка электрической энергии
5,29
7,93
7,93
МВт/год
Удельный расход условного топлива
г/кВт*ч
383,4
383,4
383,4
на выработку электрической энергии
Расход УT на выработку
тыс. ту.т
2,03
3,04
3,04
электроэнергии
Суммарный расход УТ
тыс. ту.т
55,75
57,22
58,20
Суммарный расход натурального
тыс. н.м.куб.
48,47
49,74
50,60
топлива
Котельная кварталов 1-7
Результаты расчетов перспективной выработки электрической и тепловой энергии
на котельной кв.1-7, при которых рассчитывался перспективный баланс топлива
приведены в таб. 69.
160
таб. 69. Перспективный топливный баланс по
котельной кв.1-7
Показатель
Ед. измер.
1 этап
2 этап
3 этап
Перспективная
подключенная
Гкал/ч
48,94
49,7
50,46
тепловая нагрузка
Перспективная
подключенная
тепловая нагрузка учетом потерь в
Гкал/ч
57,75
58,65
59,54
сетях
Суммарный отпуск тепловой
энергии с котельной приведенная к
тыс.Гкал/год
181,40
184,21
187,03
средним за отопительный период
условиям в т.ч.
с котлов
тыс.Гкал/год
178,04
177,49
180,31
с ГПУ
тыс.Гкал/год
3,36
6,72
6,72
Расход топлива на выработку тепловой энергии
Прогнозный
удельный
средневзвешенный расход УТ на
кг/Гкал
156,86
156,86
156,86
выработку тепла с котлов
Расход УТ на выработку тепла
тыс. ту.т
27,93
27,84
28,28
Расход газа на выработку тепла
тыс. н.м.куб.
24,28
24,20
24,59
Расход топлива на выработку электрической энергии
тыс.
Выработка электрической энергии
2,646
5,292
5,292
МВт/год
Удельный расход условного
топлива на выработку
г/кВт*ч
383,4
383,4
383,4
электрической энергии
Расход УT на выработку
тыс. ту.т
1,01
2,03
2,03
электроэнергии
Суммарный расход УТ
тыс. ту.т
28,94
29,87
30,31
Суммарный расход натурального
тыс. н.м.куб.
25,16
25,97
26,35
топлива
Котельная квартала 22а
Результаты расчетов перспективной выработки тепловой энергии на котельной 22а,
при которых рассчитывался перспективный баланс топлива приведены в таб. 70.
таб. 70. Перспективный топливный баланс по
котельной кв.22а
Показатель
Ед. измер.
1 этап
2 этап
3 этап
Перспективная подключенная
Гкал/ч
14,38
14,95
15,52
тепловая нагрузка
161
Показатель
Ед. измер.
1 этап
2 этап
3 этап
Перспективная подключенная
тепловая нагрузка учетом потерь в
Гкал/ч
15,674
16,295
16,917
сетях
Суммарный отпуск тепловой
энергии с котельной приведенная к
тыс.Гкал/год
45,8563
47,6766
49,4969
средним за отопительный период
условиям.
Прогнозный удельный
средневзвешенный расход УТ на
кг/Гкал
162,76
162,76
162,76
выработку тепла
Расход УТ на выработку тепла
тыс. ту.т
7,46
7,76
8,06
Суммарный расход натурального
тыс. н.м.куб.
6,49
6,74
7,00
топлива
Котельная квартала 12
Результаты расчетов перспективной выработки тепловой энергии на котельной 12,
при которых рассчитывался перспективный баланс топлива приведены в таб. 71.
таб. 71. Перспективный топливный баланс по
котельной кв.12
Показатель
Ед. измер.
1 этап
2 этап
3 этап
Перспективная подключенная
Гкал/ч
16,32
17,2
17,87
тепловая нагрузка
Перспективная подключенная
тепловая нагрузка учетом потерь в
Гкал/ч
18,12
19,09
19,84
сетях
Суммарный отпуск тепловой
энергии с котельной приведенная к
тыс.Гкал/год
53,22
48,55
50,41
средним за отопительный период
условиям.
Прогнозный удельный
средневзвешенный расход УТ на
кг/Гкал
158,73
158,73
158,73
выработку тепла
Расход УТ на выработку тепла
тыс. ту.т
8,45
7,71
8,00
Суммарный расход натурального
тыс. н.м.куб.
7,34
6,70
6,95
топлива
Котельная квартала 19
Результаты расчетов перспективной выработки тепловой энергии на котельной 19,
при которых рассчитывался перспективный баланс топлива приведены в таб. 72.
162
таб. 72. Перспективный топливный баланс по
котельной кв.19
Показатель
Ед. измер.
1 этап
2 этап
3 этап
Перспективная подключенная
Гкал/ч
19,24
17,2
17,87
тепловая нагрузка
Перспективная подключенная
тепловая нагрузка учетом потерь
Гкал/ч
21,74
19,09
19,84
в сетях
Суммарный отпуск тепловой
энергии с котельной приведенная
тыс.Гкал/год
69,12
69,12
69,12
к средним за отопительный
период условиям в т.ч.
Прогнозный удельный
средневзвешенный расход УТ на
кг/Гкал
162,66
162,66
162,66
выработку тепла
Расход УТ на выработку тепла
тыс .ту.т
11,24
11,24
11,24
Суммарный расход натурального
тыс. н.м.куб.
9,77
9,77
9,77
топлива
Котельная квартала 29-31
Результаты расчетов перспективной выработки тепловой энергии на котельной
кв.29-31, при которых рассчитывался перспективный баланс топлива приведены в таб.
73.
таб. 73. Перспективный топливный баланс по
котельной кв.29-31
Показатель
Ед. измер.
1 этап
2 этап
3 этап
Перспективная подключенная
Гкал/ч
19,24
17,2
17,87
тепловая нагрузка
Перспективная подключенная
тепловая нагрузка учетом потерь
Гкал/ч
21,74
19,09
19,84
в сетях
Суммарный отпуск тепловой
энергии с котельной приведенная
тыс.Гкал/год
65,45
65,45
65,45
к средним за отопительный период
условиям
Прогнозный удельный
средневзвешенный расход УТ на
кг/Гкал
162,18
162,18
162,18
выработку тепла
Расход УТ на выработку тепла
тыс. ту.т
10,61
10,61
10,61
Суммарный расход натурального
тыс. н.м.куб.
9,23
9,23
9,23
топлива
163
Котельная квартала 86
Результаты расчетов перспективной выработки тепловой энергии на котельной
кв.86, при которых рассчитывался перспективный баланс топлива приведены в таб. 74.
таб. 74. Перспективный топливный баланс по
котельной кв.86
Показатель
Ед. измер.
1 этап
2 этап
3 этап
Перспективная подключенная
Гкал/ч
6,79
6,79
6,79
тепловая нагрузка
Перспективная подключенная
тепловая нагрузка учетом потерь
Гкал/ч
7,265
7,265
7,265
в сетях
Суммарный отпуск тепловой
энергии с котельной приведенная
тыс.Гкал/год
23,28
23,28
23,28
к средним за отопительный период
условиям
Прогнозный удельный
средневзвешенный расход УТ на
кг/Гкал
165,63
165,63
165,63
выработку тепла
Расход УТ на выработку тепла
тыс.ту.т
3,86
3,86
3,86
Суммарный расход натурального
тыс. н.м.куб.
3,35
3,35
3,35
топлива
Котельная «Школа-интернатª
Результаты расчетов перспективной выработки тепловой энергии на котельной
«Школа-интернат», при которых рассчитывался перспективный баланс топлива
приведены в таб. 75.
таб. 75. Перспективный топливный баланс по
котельной «Школа-интернат»
Показатель
Ед. измер.
1 этап
2 этап
3 этап
Перспективная подключенная
Гкал/ч
1,87
0
0
тепловая нагрузка
Перспективная подключенная
тепловая нагрузка учетом потерь в
Гкал/ч
2,131
0
0
сетях
Суммарный отпуск тепловой
энергии с котельной приведенная к
тыс.Гкал/год
5,77
0,00
0,00
средним за отопительный период
условиям.
Прогнозный удельный
средневзвешенный расход УТ на
кг/Гкал
179,01
0
0
выработку тепла
Расход УТ на выработку тепла
тыс. ту.т
1,03
0,00
0,00
Суммарный расход натурального
тыс. н.м.куб.
0,90
0,00
0,00
топлива
164
Котельная Дальняя
Результаты расчетов перспективной выработки тепловой энергии на котельной
Дальняя, при которых рассчитывался перспективный баланс топлива приведены в таб.
76.
таб. 76. Перспективный топливный баланс по
котельной Дальняя
Показатель
Ед. измер.
1 этап
2 этап
3 этап
Перспективная подключенная
Гкал/ч
1.02
1.02
1.02
тепловая нагрузка
Перспективная подключенная
тепловая нагрузка учетом потерь
Гкал/ч
1.357
1.357
1.357
в сетях
Суммарный отпуск тепловой
энергии с котельной приведенная
тыс.Гкал/год
4.36
4.36
4.36
к средним за отопительный период
условиям в т.ч.
Прогнозный удельный
средневзвешенный расход УТ на
кг/Гкал
167.14
167.14
167.14
выработку тепла
Расход УТ на выработку тепла
тыс.ту.т
0.73
0.73
0.73
Суммарный расход натурального
тыс. н.м.куб.
0.63
0.63
0.63
топлива
Котельная кв.8
Результаты расчетов перспективной выработки тепловой энергии на котельной
кв.8, при которых рассчитывался перспективный баланс топлива приведены в таб. 77.
таб. 77. Перспективный топливный баланс по
котельной кв.8
Показатель
Ед. измер.
1 этап
2 этап
3 этап
Перспективная подключенная
Гкал/ч
1.01
1.01
1.01
тепловая нагрузка
Перспективная подключенная
тепловая нагрузка учетом потерь
Гкал/ч
1.071
1.071
1.071
в сетях
Суммарный отпуск тепловой
энергии с котельной приведенная
тыс.Гкал/год
2.20
2.20
2.20
к средним за отопительный
период условиям
Прогнозный удельный
средневзвешенный расход УТ на
кг/Гкал
168.33
168.33
168.33
выработку тепла
Расход УТ на выработку тепла
тыс.ту.т
0.37
0.37
0.37
165
Показатель
Ед. измер.
1 этап
2 этап
3 этап
Суммарный расход натурального
тыс. н. м.куб.
0.32
0.32
0.32
топлива
Котельная Новостроительная
Результаты расчетов перспективной выработки тепловой энергии на котельной
Новостроительная, при которых рассчитывался перспективный баланс топлива
приведены в таб. 78.
таб. 78. Перспективный топливный баланс по
котельной Новостроительная
Показатель
Ед. измер.
1 этап
2 этап
3 этап
Перспективная подключенная
Гкал/ч
0.42
1.42
2.42
тепловая нагрузка
Перспективная подключенная
тепловая нагрузка учетом потерь в
Гкал/ч
0.487
1.487
2.487
сетях
Суммарный отпуск тепловой
энергии с котельной приведенная к
тыс.Гкал/год
1.01
1.01
1.01
средним за отопительный период
условиям
Прогнозный удельный
средневзвешенный расход УТ на
кг/Гкал
163.51
163.51
163.51
выработку тепла
Расход УТ на выработку тепла
тыс.ту.т
0.17
0.17
0.17
Суммарный расход натурального
тыс. н.м.куб.
0.14
0.14
0.14
топлива
Новые (перспективные) источники тепловой энергии
Результаты расчетов перспективной выработки тепловой энергии на новых
перспективных котельных, при которых рассчитывался перспективный баланс топлива
приведены в таб. 79.
таб. 79 Перспективный топливный баланс по новым
(перспективным) источникам тепла
Показатель
Ед. измер.
1 этап
2 этап
3 этап
Перспективная подключенная
Гкал/ч
0.7
2.75
2.75
тепловая нагрузка
Перспективная подключенная
тепловая нагрузка учетом потерь в
Гкал/ч
0.735
2.89
2.89
сетях
Суммарный отпуск тепловой
энергии с котельной приведенная к
тыс.Гкал/год
2.40
10.00
10.00
средним за отопительный период
условиям
166
Показатель
Ед. измер.
1 этап
2 этап
3 этап
Прогнозный удельный
средневзвешенный расход УТ на
кг/Гкал
150
150
150
выработку тепла
Расход УТ на выработку тепла
тыс.ту.т
0.36
1.50
1.50
Суммарный расход натурального
тыс.н.м.куб.
0.31
1.30
1.30
топлива
Новые (перспективные) источники тепловой энергии (усадебная застройка)
Результаты расчетов перспективной выработки тепловой энергии на
перспективных объектах усадебной застройки, при которых рассчитывался
перспективный баланс топлива приведены в таб. 80.
таб. 80. Перспективный топливный баланс по
усадебной застройке
Показатель
Ед. измер.
1 этап
2 этап
3 этап
Перспективная подключенная
Гкал/ч
1.703
2.085
2.467
тепловая нагрузка
Перспективная подключенная
тепловая нагрузка учетом потерь в
Гкал/ч
1.703
2.085
2.467
сетях
Суммарный отпуск тепловой
энергии с котельной приведенная к
тыс.Гкал/год
5.66
7.38
8.05
средним за отопительный период
условиям в
Прогнозный удельный
средневзвешенный расход УТ на
кг/Гкал
150
150
150
выработку тепла
Расход УТ на выработку тепла
тыс.ту.т
0.85
1.11
1.21
Суммарный расход натурального
тыс.н.м.куб.
0.74
0.96
1.05
топлива
Сводная таблица расхода природного газа на существующих и перспективных
источниках теплоснабжения по этапам развития схемы теплоснабжения приведена в таб.
81.
таб. 81. Сводная таблица расхода природного газа
на существующих и перспективных источниках
теплоснабжения по этапам развития схемы
теплоснабжения
Прогнозируемый расход природного газа по источникам тепла, тыс.м.куб.
1 этап
2 этап
3 этап
Источник тепла
Кот. микрорайон. А
48.47
49.74
50.60
167
Прогнозируемый расход природного газа по источникам тепла, тыс.м.куб.
Кот.кв. 1-7
25.16
25.97
26.35
6.49
6.74
7.00
Кот. Кв.22а
7.34
6.70
6.95
Кот.кв 12
Кот.кв.19
9.77
9.77
9.77
Кот.кв. 29-31
2.62
3.69
4.06
Кот. Дальняя
0.63
0.63
0.63
Кот .кв.8
0.32
0.32
0.32
Кот. Новостроительная
0.14
0.14
0.14
Кот. Школа-интернат
0.90
Кот.кв. 86
3.35
3.35
3.35
Новые ИТС
0.31
1.30
1.30
Усадебная застройка
0.74
0.96
1.05
рис. 32 Диаграмма прогнозируемого прироста расхода природного газа по источникам
теплоснабжения
160.00
150.00
140.00
130.00
120.00
110.00
100.00
90.00
80.00
70.00
60.00
50.00
40.00
30.00
20.00
10.00
0.00
1 этап
2 этап
3 этап
168
Как видно из диаграммы наибольший прирост расхода природного газа ожидается
на котельных микрорайона «A» и котельной кв. 1-7.
Для двух котельных предусмотрена работа на резервных видах топлива: для
котельной микрорайона «А» - на мазуте, для котельной квартала 1-7 - на печном
топливе. Для хранения резервного топлива предусмотрены резервуары. В котельной
квартала 1-7 - два резервуара объемом по 400мз и в котельной микрорайона «А» два
резервуара объемом по 700 м3.
Норматив создания технологических запасов топлива на тепловых электростанциях
и котельных является общим нормативным запасом топлива
(далее
- ОНЗТ) и
определяется по сумме объёмов неснижаемого нормативного запаса топлива (далее -
ННЗТ) и нормативного эксплуатационного запаса основного или резервного видов
топлива (далее - НЭЗТ).
В таб. 82 представлены результаты оценки перспективных значений нормативов
создания запасов топлива на период с 2018 г. по 2028 годы рассчитанный на основании
перспективных тепловых нагрузок и перспективного отпуска тепловой энергии.
таб. 82. Прогноз нормативов создания запасов
топлива до 2029 г. по котельной кв.1-7
Периоды
1 этап
2 этап
3 этап
НЭЗТ
Впр, (янв), тонн/сут
140.06
142.24
144.40
Впр, (апр), тонн/сут
69.8
70.9
72.0
Кпр
1
1
1
Т, сут.
1
1
1
Кср
1
1
1
НЭЗТ (январь), т
140.1
142.2
144.4
НЭЗТ(апрель), т
69.8
70.9
72.0
НЭЗТ (1 октября), т
209.9
213.2
216.4
ННЗТ
Перспективная тепловая нагрузка с учетом
57.75
58.65
59.54
потерь в сетях ,Гкал/ч
Qвыж, Гкал/сут
96.78
97.43
98.07
bэ кг.у.т/Гкал (выработка)
156.86
156.86
156.86
В, усл. т/сут
15.18
15.28
15.38
ННЗТ, т
109.55
110.05
110.77
ОНЗТ, т
319.4
323.2
327.2
ОНЗТ, м.куб.
287.5
290.9
294.4
169
таб. 83. Прогноз нормативов создания запасов
топлива до 2029 г. по котельной микр. «А»
Периоды
1 этап
2 этап
3 этап
НЭЗТ
Впр, (янв), т
222.86
226.86
230.86
Впр, (апр), т
111.1
113.1
115.1
Кпр
1
1
1
Т, сут.
1
1
1
Кср
1
1
1
НЭЗТ (январь), т
222.9
226.9
230.9
НЭЗТ(апрель), т
111.1
113.1
115.1
НЭЗТ (1 октября), т
334.0
340.0
346.0
ННЗТ
Перспективная тепловая нагрузка с учетом потерь в сетях, Гкал/ч
57.75
58.65
59.54
Перспективная тепловая нагрузка с учетом потерь в сетях, Гкал/ч
57.75
58.65
59.54
Qвыж,Гкал/сут
121.36
122.55
123.74
bэ кг.у.т/Гкал (выработка)
156.86
156.86
156.86
В, усл. т/сут
19.04
19.22
19.41
ННЗТ, т
138.57
139.62
140.98
ОНЗТ, т
472.5
479.6
486.9
В рассматриваемом периоде развития системы теплоснабжения г.Зеленодольск
вместимость резервуаров резервного топлива (мазутного хозяйства) не исчерпает свою
емкость.
8.3 Описание особенностей характеристик топлив в зависимости от мест
поставки
Физико-химические показатели основного топлива котельных должны
соответствовать требованиям ГОСТ
5542-87
«Газы горючие природные для
промышленного и коммунально-бытового назначения. Технические условия».
таб. 84. Технические требования к топливу
№
Наименование показателя
Норма
Метод испытания
Теплота сгорания низшая, МДж/м3
ГОСТ 27193-86
1
(ккал/м3), при 20 °С - 101,325 кПа,
31,8
ГОСТ 22667-82*
не менее
(7600)
ГОСТ 10062-75
170
содержание .. 6 7 8 9 ..
