REC15 ВАКУУМНЫЙ РЕКЛОУЗЕР. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИ (Версия 3.1) - часть 3
4.34
Уставка
Применимые значения
Ввести группу 4
1-12
РЗА
1-12
ОЗЗ
1-12
РНЛ
1-12
АПВ
1-12
АВР
1-12
Дискретные выходы
Положение главных контактов
1-12
Дистанционное управление
1-12
Отключен с запретом АПВ
1-12
Пуск АПВ
1-12
Пуск РЗА
1-12
Группа 1
1-12
Группа 2
1-12
Группа 3
1-12
Группа 4
1-12
РЗА
1-12
ОЗЗ
1-12
РНЛ
1-12
АПВ
1-12
АВР
1-12
Положение двери ШУ
1-12
Неисправность RCM
1-12
Неисправность
1-12
Предупреждение
1-12
Сигнал пользователя 1-40
1-12
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
51
4.3.2.3 Системные настройки
Таблица 4.35. Конфигурация
Наименование
Применимые значения
Тип
Ring/Radial
Серийный номер
Номинальное напряжение, кВ
0-27
Номинальная частота, Гц
50, 60
Наименование источника «+»
Наименование источника «-»
Выводы в сторону источника «+»
X1X2X3, X4X5X6
Последовательность фаз
Режим ПУ
Вкл/Откл
Режим МДВВ
Вкл/Откл
Режим Bluetooth
Вкл/Откл
Режим УС
Вкл/Откл
Режим RS232 (Разъем 5)
Откл/Местный/TELARM
Примечания:
1. Ring - реклоузер кольцевой линии с направленными защитами.
2. Radial - реклоузер радиальной линии с односторонними защитами.
3. Уставка «Выводы в сторону источника» определяет направление работы направлен
ных защит.
4. Уставка «Режим RS232»:
``
Откл - не используется;
``
TELARM - порт используется для подключения GPRS-модема;
``
Местный - порт используется для подключения кабеля RS232 для связи с TELARM при
местном соединении.
52
Таблица 4.36. Блок питания
Наименование
Применимые значения
Емкость АБ, А·ч
0-30
Уровень отключения, о.е.
0,1-0,8
Уровень отключения УС, о.е.
0,1-0,8
Напряжение питания устройства связи, В
5-15
Цикл перезагрузки УС, ч
0-168
Длительность сбора УС, с
1-30
Таблица 4.37. Уставки ЧРВ
Наименование
Применимые значения
Формат времени
12, 24
Летнее время
Вкл, Откл
Начало летнего времени
ДД/ММ/ГГ
Конец летнего времени
ДД/ММ/ГГ
Смещение летнего времени, мин
0 - 23,59
Таблица 4.38. Панель управления
Наименование
Применимые значения
Режим работы кнопки РЗА
Вкл/Откл
Режим работы кнопки Группа
Вкл/Откл
Режим работы кнопки УС
Вкл/Откл
Режим работы кнопки АПВ
Вкл/Откл
Режим работы кнопки АВР
Вкл/Откл
Задержка включения, с
0-30
Безопасный режим
Вкл/Откл
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
53
Примечания:
1. Задержка включения задает время от нажатия кнопки «Вкл» до включения коммута
ционного модуля.
2. Безопасный режим определяет необходимость ввода паролей для изменения настроек
защит.
Таблица 4.39. Измерения
Наименование
Применимые значения
Коэффициент датчика тока X1, B/кА
1,8-2,2
Коэффициент датчика тока X2, B/кА
1,8-2,2
Коэффициент датчика тока X3, B/кА
1,8-2,2
Коэффициент датчика тока 3I0, B/кА
1,8-2,2
Коэффициент датчика напряжения X1, B/кВ
0,1-0,2
Коэффициент датчика напряжения X2, B/кВ
0,1-0,2
Коэффициент датчика напряжения X3, B/кВ
0,1-0,2
Коэффициент датчика напряжения X4, B/ кВ
0,1-0,2
Коэффициент датчика напряжения X5, B/кВ
0,1-0,2
Коэффициент датчика напряжения X6, B/кВ
0,1-0,2
Длина кабеля, м
0-12
Таблица 4.40. Нагрузка
Наименование
Применимые значения
Шаг журнала нагрузки, мин
5-60
4.3.3 Изменение настроек с панели управления
Последовательность действий:
1. Перевести режим работы реклоузера в местный. Для этого нажать кнопку «Местн.»
на панели управления.
2. В меню управления с помощью клавиш навигации, кнопки «Ввод» перейти в необхо
димый пункт меню.
54

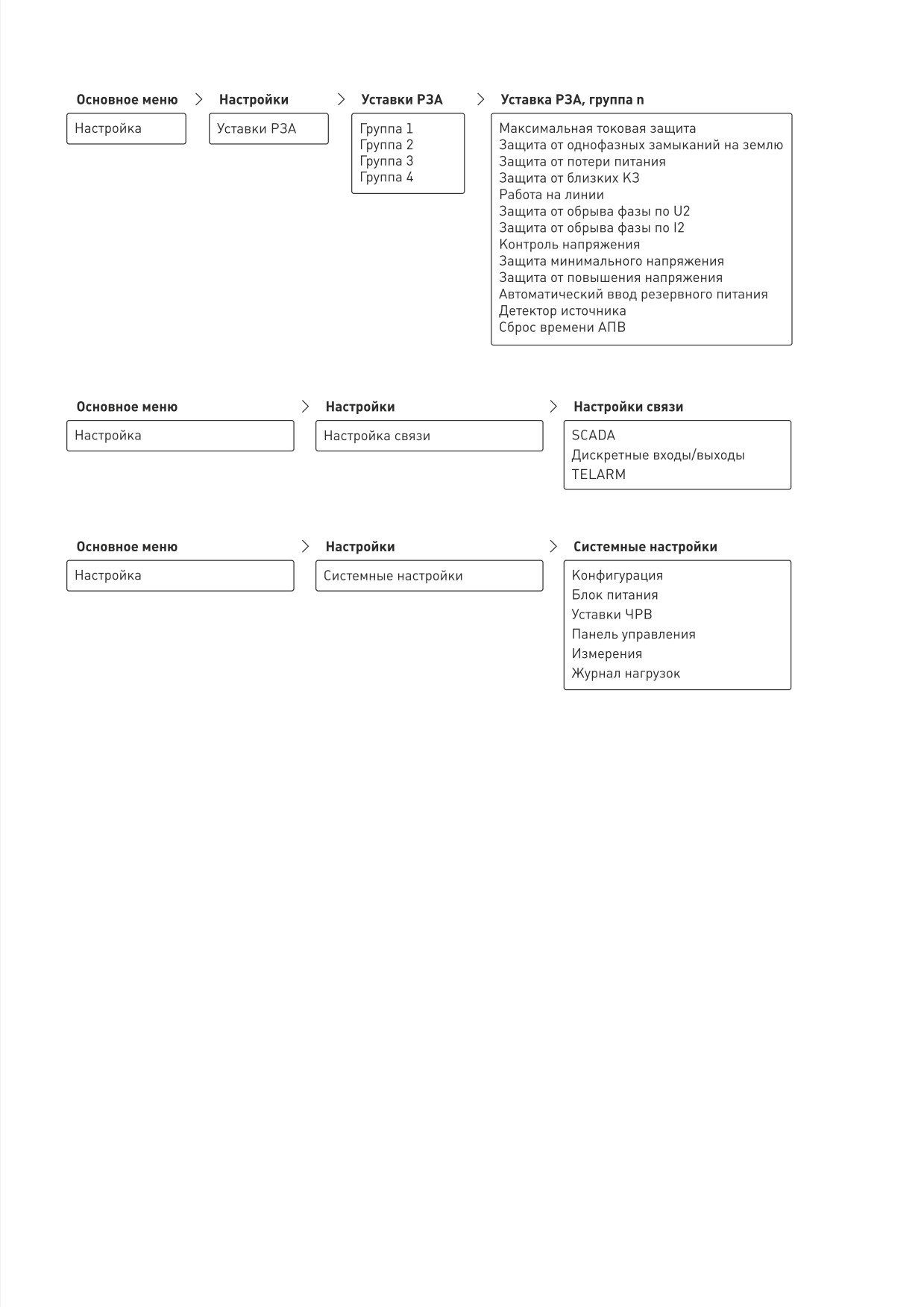

Рис. 4.20. Настройки защит и автоматики
с панели управления
Рис. 4.21. Изменение настроек связи с панели управления
Рис. 4.22. Изменение системных настроек
с панели управеления
3. Установить курсор на изменяемый параметр. Нажать клавишу «Ввод». С помощью
клавиш навигации выполнить необходимые изменения. Перечень возможных настроек
приведен в п. 4.3.2.
4. Нажать клавишу «Ввод» для сохранения изменений.
5. После изменения настроек вернуть прежний режим управления.
4.3.4 Изменение настроек из TELARM Basic
4.3.4.1 Последовательность действий
Изменение настроек из TELARM Basic состоит из следующих этапов:
1. Ввод уставок в TELARM Basic.
4. Загрузка уставок в реклоузер.
2. Утверждение уставок.
5. Контроль загруженных уставок.
3. Подключение к реклоузеру.
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
55
4.3.4.2 Ввод уставок в TELARM Basic
1. Выбрать фидер в «Базе данных фидеров» TELARM.

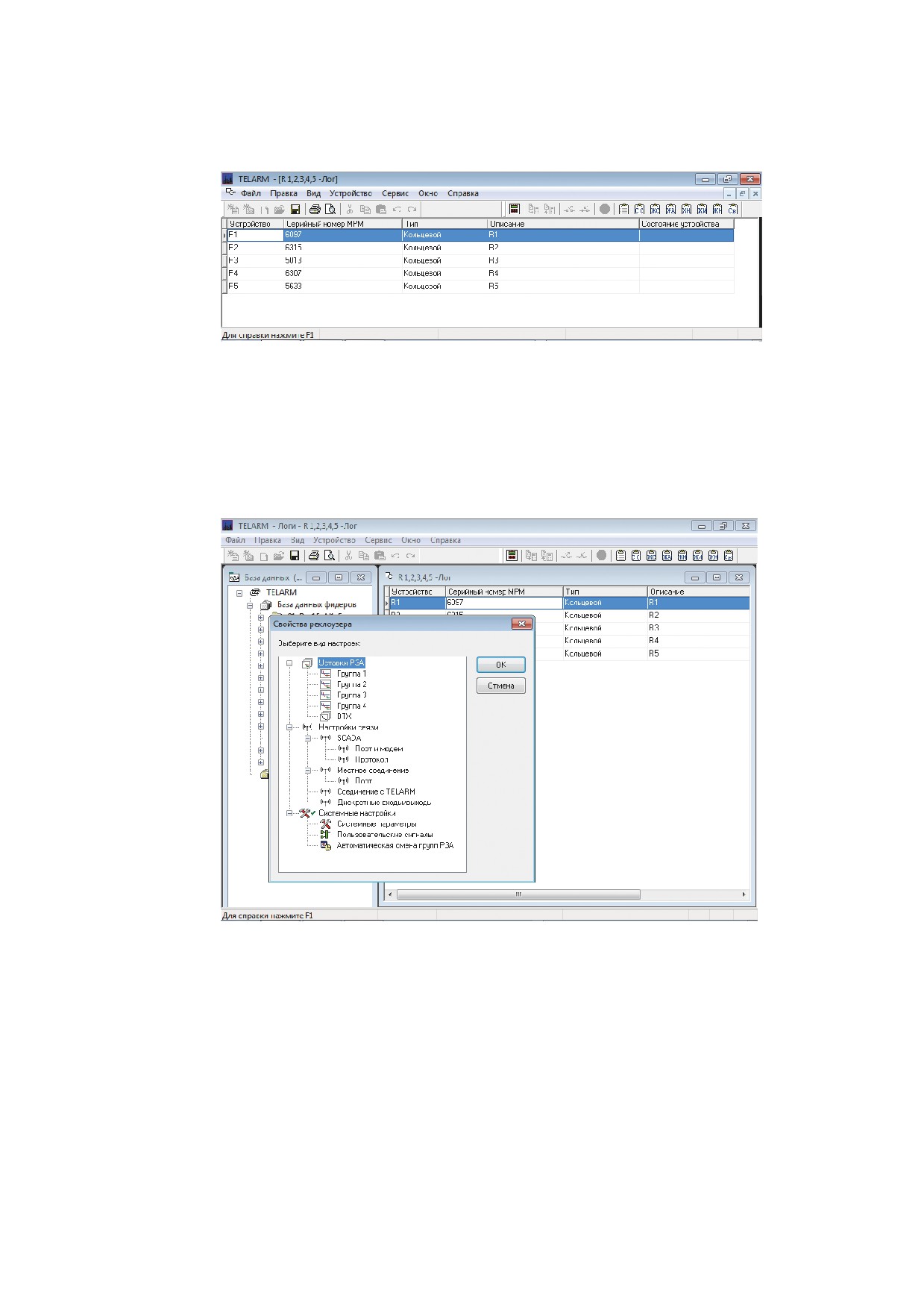

Рис. 4.23. Выбор фидера в базе данных фидеров
2. Открыть «Свойства реклоузера» правой кнопкой мыши и выбрать настройки для
редактирования.
Рис. 4.24. Выбор настроек для редактирования
4.3.4.3 Утверждение уставок
После завершения редактирования уставок необходимо выполнить их утверждение.
Уставки защит и автоматики, связи и системные настройки утверждаются отдельно.
Последовательность действий:
56
1. В окне выбора настроек для редактирования на группе уставок нажать правую кнопку.
Из выпадающего списка выбрать «Пометить как готовые».

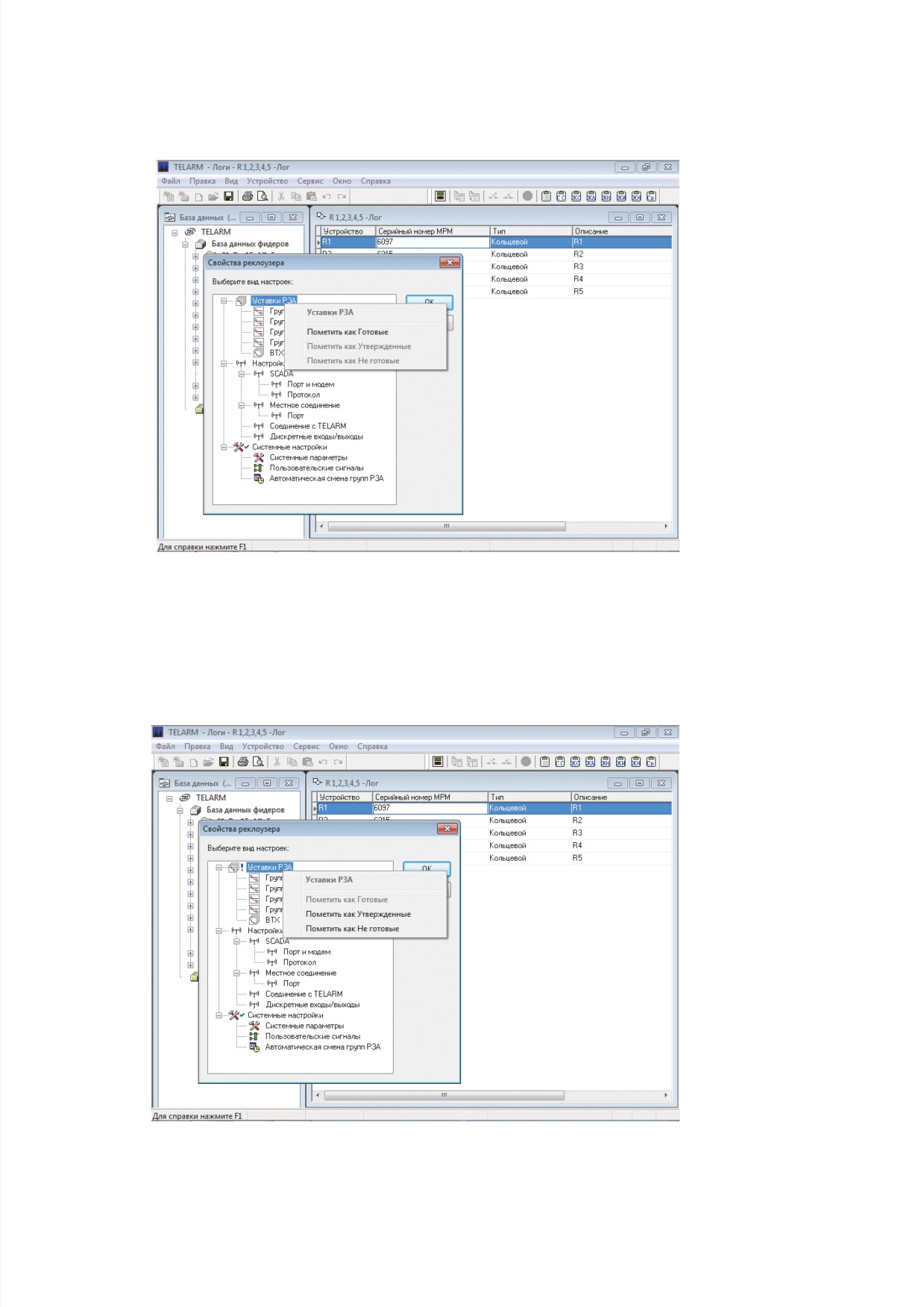

Рис. 4.25. Установка флага готовности уставок
2. Утвердить уставки помеченные готовыми. Нажать правую кнопку и из выпадающего
списка выбрать «Пометить как утвержденные».
Рис. 4.26. Установка флага утвержденных уставок
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
57
4.3.4.4 Подключение к реклоузеру
Подключение по USB выполнить в соответствии с п. 4.2.2.2.
Подключение по Bluetooth выполнить в соответствии с п. 4.2.2.3.
4.3.4.5 Загрузка уставок в реклоузер

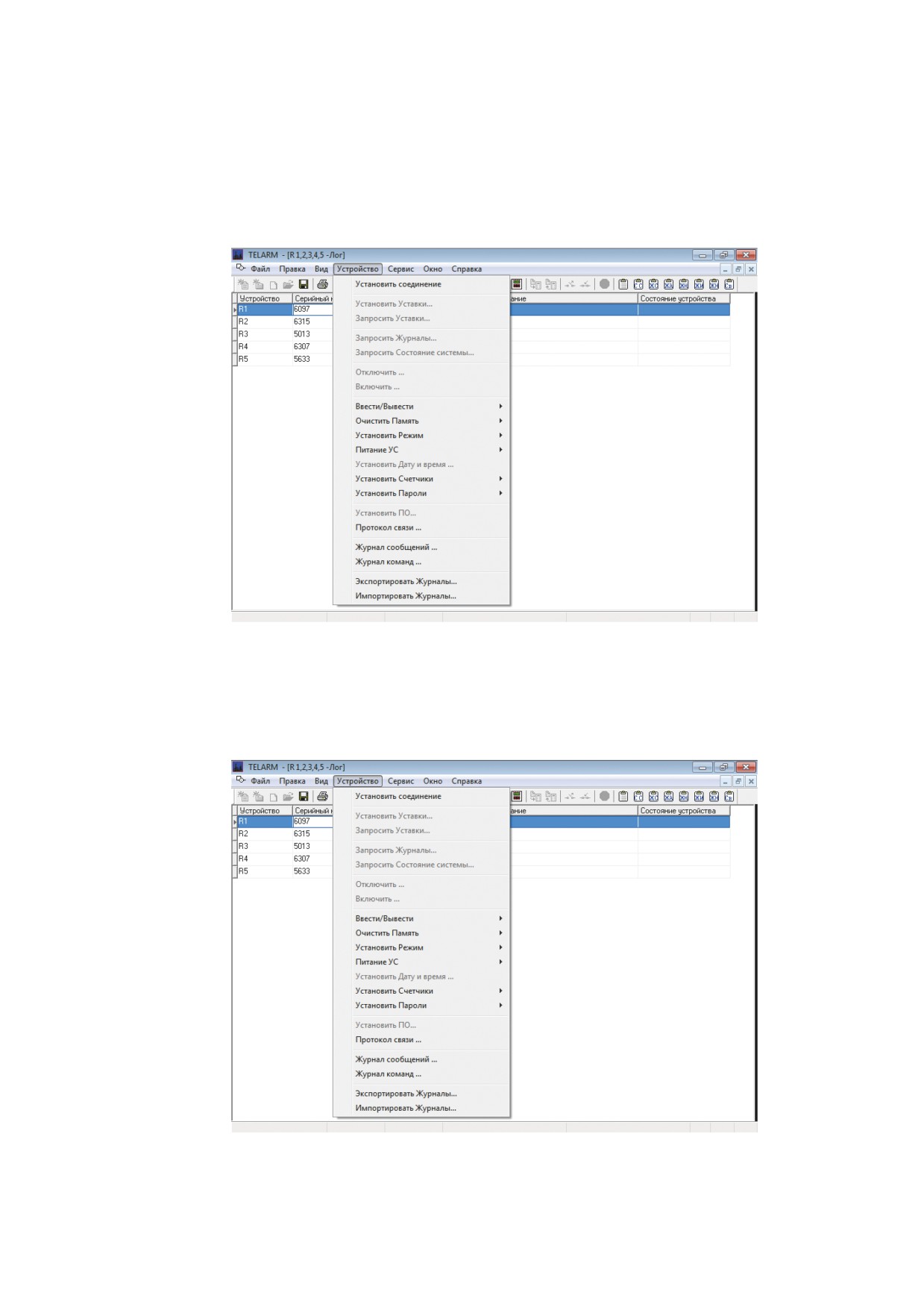

Выполнить команду «Устройство/установить уставки».
Рис. 4.27. Загрузка уставок в реклоузер
4.3.4.6 Контроль загруженных уставок
Выполнить команду «Устройство/Запросить уставки».
Рис. 4.28. Запрос уставок из реклоузера
58

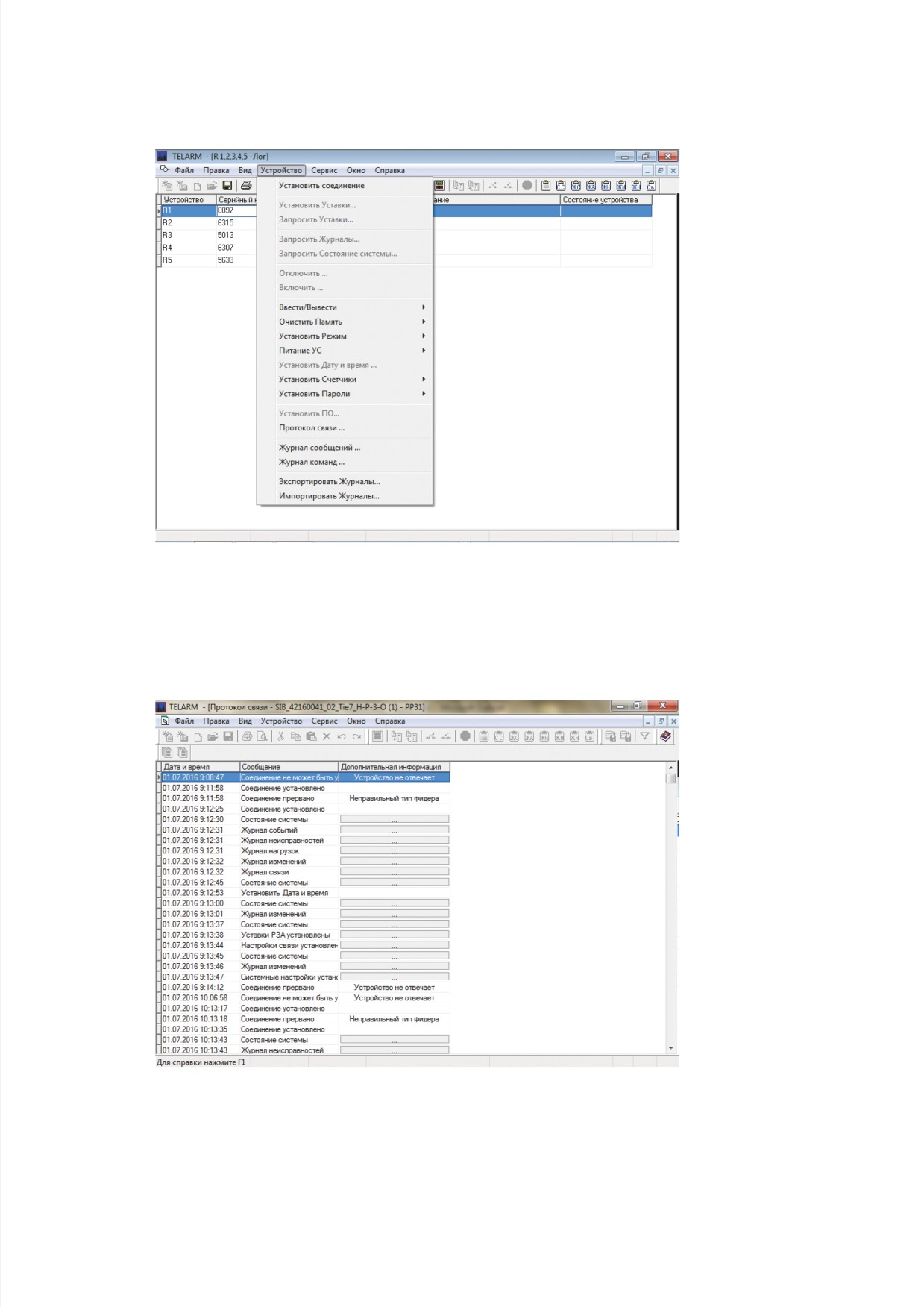

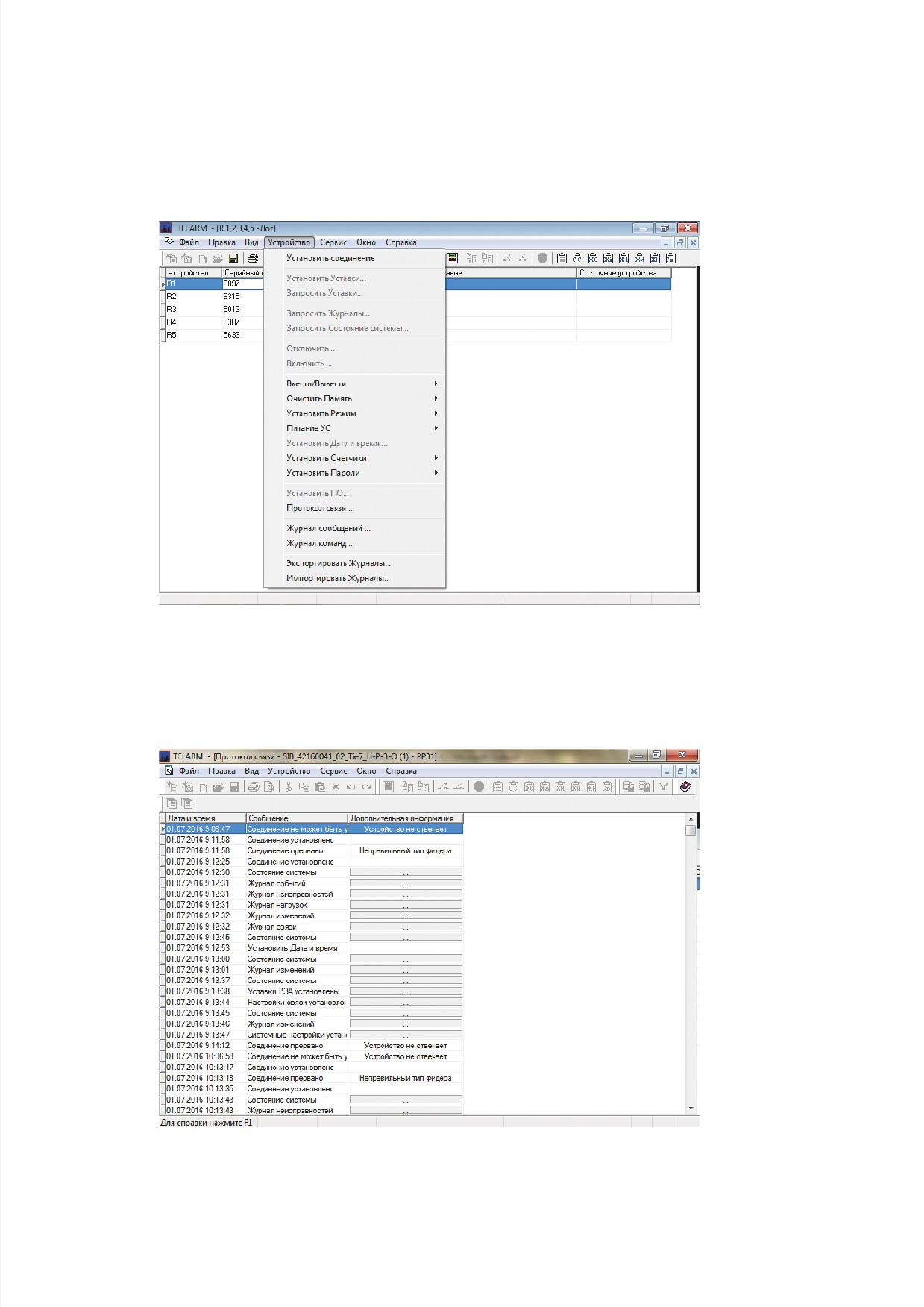

Открыть протокол связи. Для этого выполнить команду «Устройство/Протокол связи».
Рис. 4.29. Протокол связи
Выполнить поиск загруженных и выгруженных уставок. Выполнить их сравнение.
Рис. 4.30. Загруженные и выгруженные уставки в протоколе связи
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
59
4.4 РАБОТА С ЖУРНАЛАМИ
4.4.1 Перечень доступных журналов
Журнал реклоузера представляет собой набор упорядоченных во времени записей, кото
рые относятся к определенному типу информации.
Перечень журналов:
``
журнал событий;
``
журнал аварий;
``
журнал связи;
``
журнал нагрузок;
``
журнал неисправностей;
``
журнал изменений.

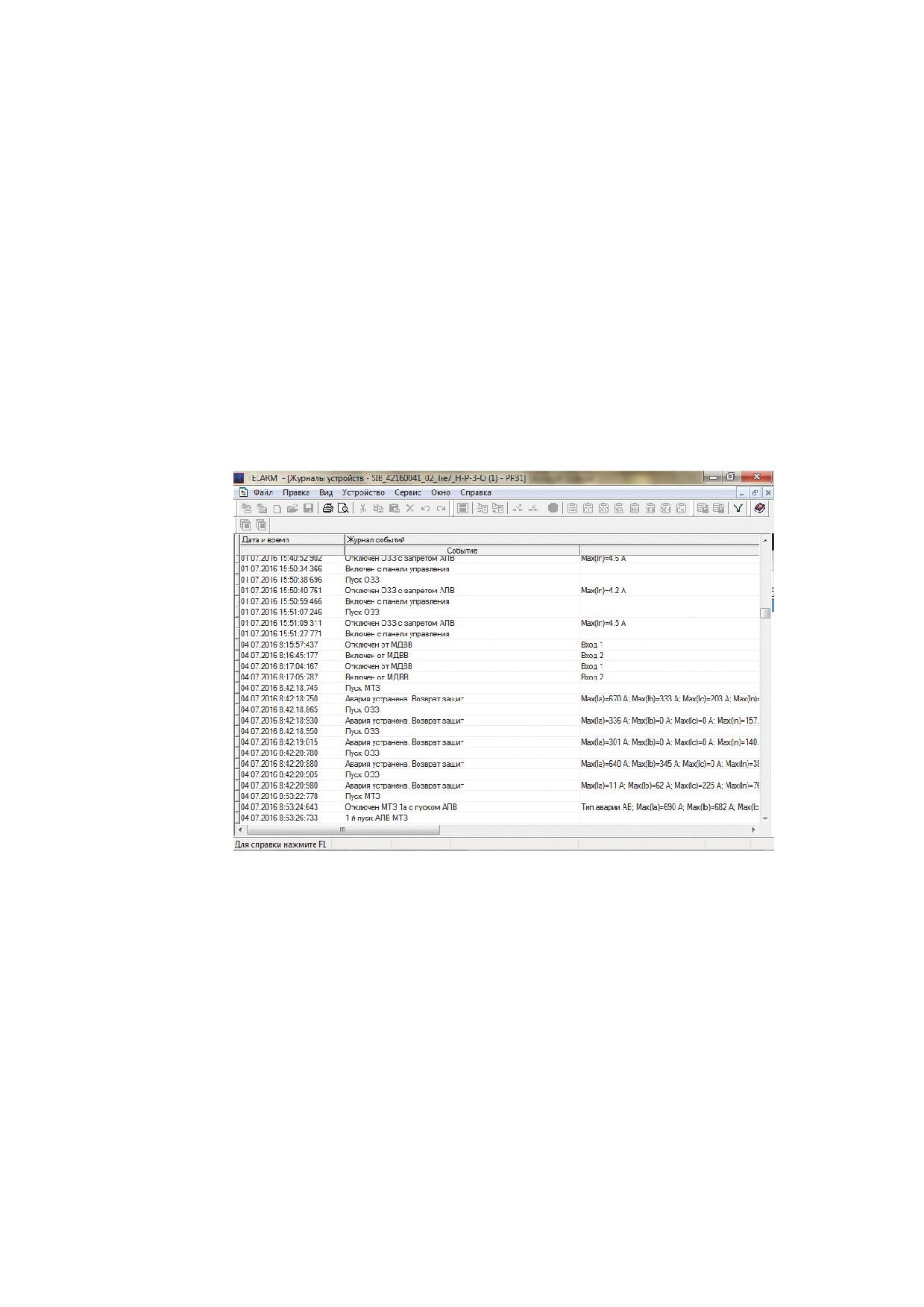

Журнал событий содержит информацию об аварийных и оперативных переключениях.
При каждом отключении реклоузера указывается источник события, например, панель
управления, короткое замыкание и т.п.
Рис. 4.31. Журнал событий

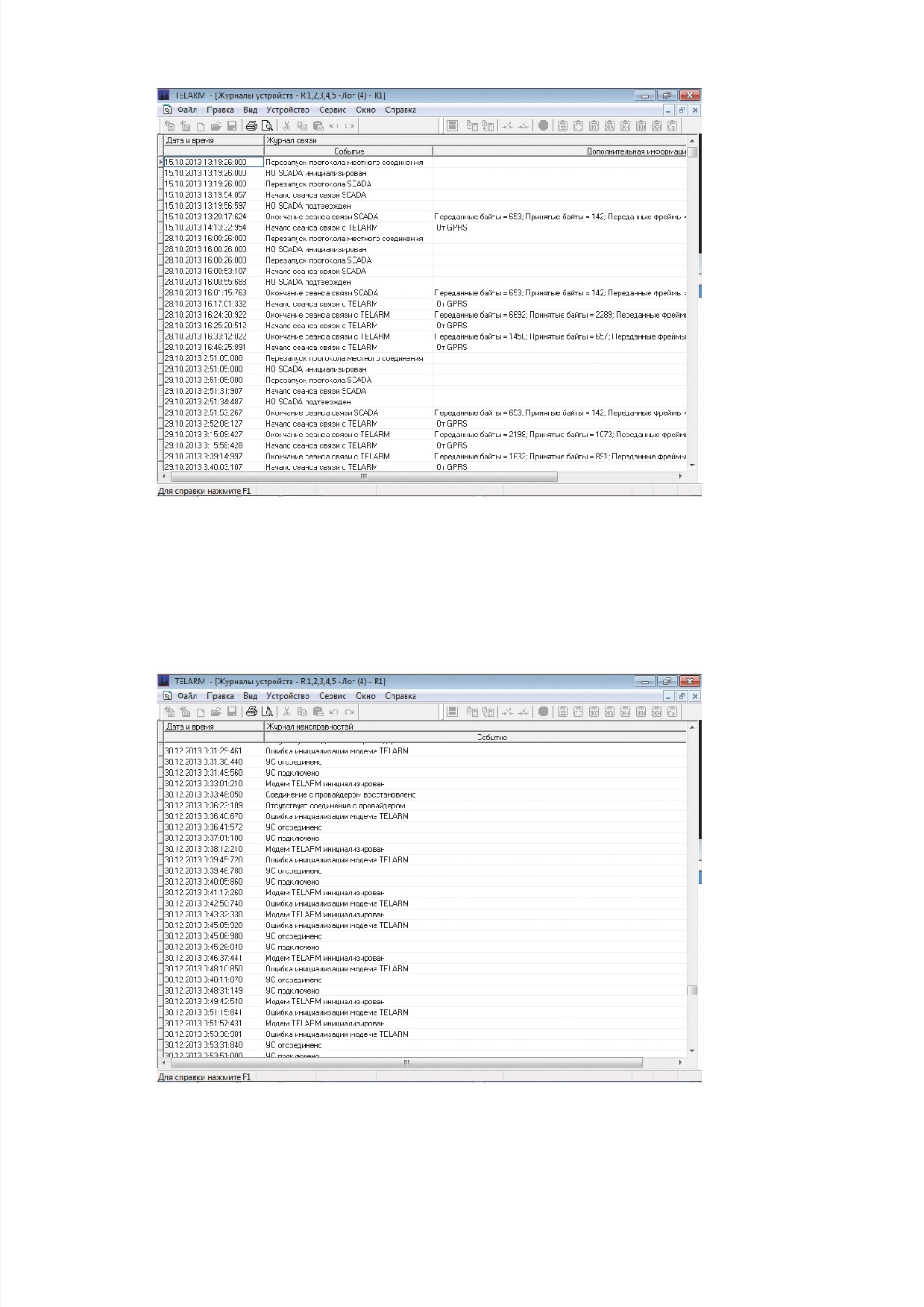

Журнал связи содержит информацию об истории всех подключений к реклоузеру через
TELARM и SCADA.
60
Рис. 4.32. Журнал связи
Журнал неисправностей содержит информацию о текущих неисправностях и неисправно
стях, которые были в прошлом и устранены.
Рис. 4.33. Журнал неисправностей
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
61
Журнал аварий содержит информацию по каждому аварийному отключению. В нем мож
но отследить состояние каждого элемента РЗА, определить, от какой защиты и с каким
временем произошло отключение.
Рис. 4.34. Журнал аварий

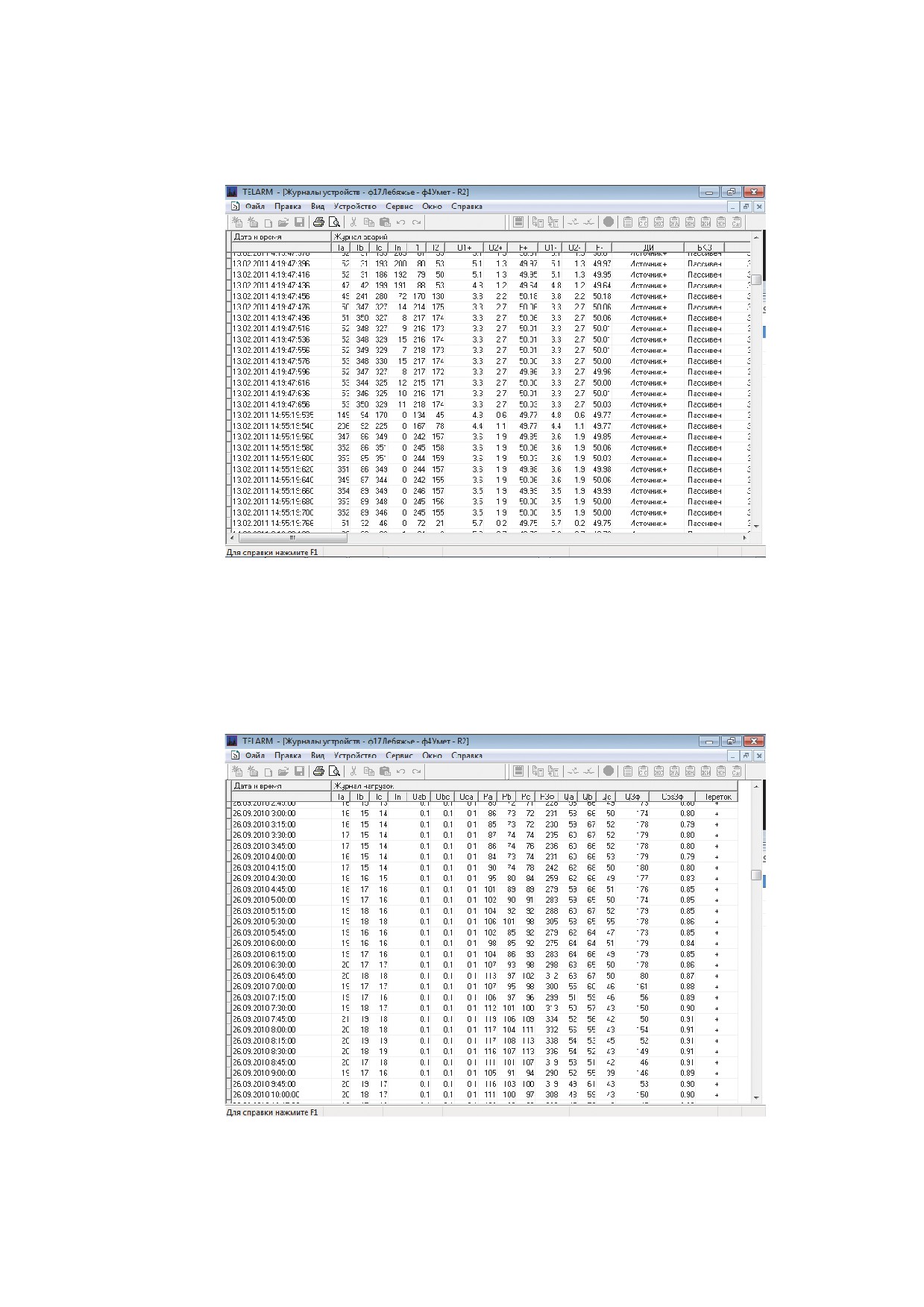

Журнал нагрузок содержит информацию о характере изменений измеряемых параметров
(I,U,P,Q) за определенный период.
Рис. 4.35. Журнал нагрузок
62

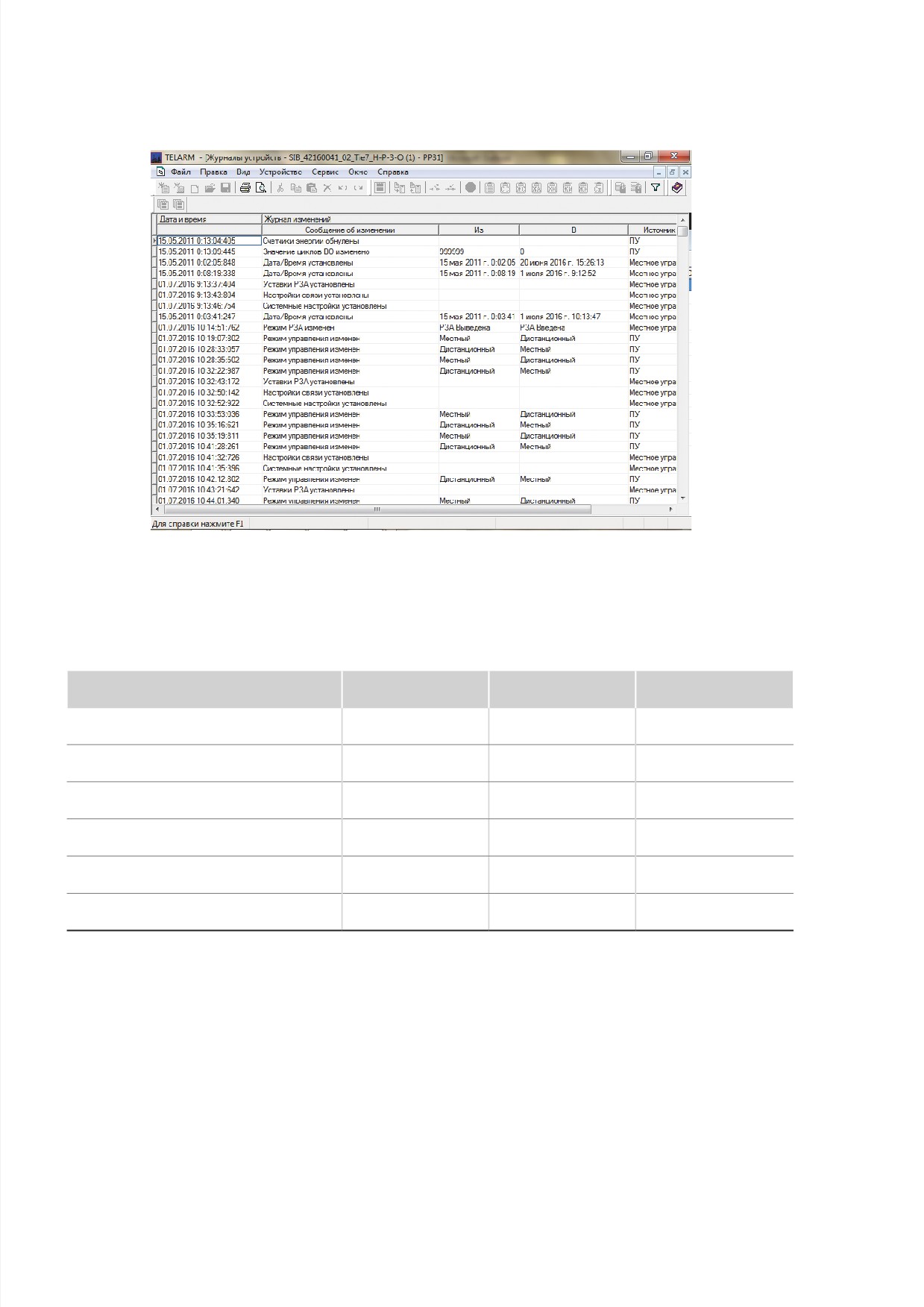

Журнал изменений содержит информацию об изменениях настроек.
Рис. 4.36. Журнал изменений
Таблица 4.41. Характеристика журналов реклоузера
Наименование журнала
Доступ с ПУ
Доступ с TELARM
Количество записей
Журнал событий
Да
Да
1000
Журнал связи
Нет
Да
100
Журнал неисправностей
Да
Да
1000
Журнал аварий
Нет
Да
10000
Журнал нагрузок
Нет
Да
9000
Журнал изменений
Нет
Да
100
4.4.2 Запрос журналов
Запрос журналов может быть выполнен через TELARM Basic.
Все журналы реклоузера запрашиваются одновременно.
Последовательность действий:
1. Выполнить подключение к реклоузеру (п. 4.2.2).
2. Выполнить команду «Устройство/Запросить журналы».
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
63

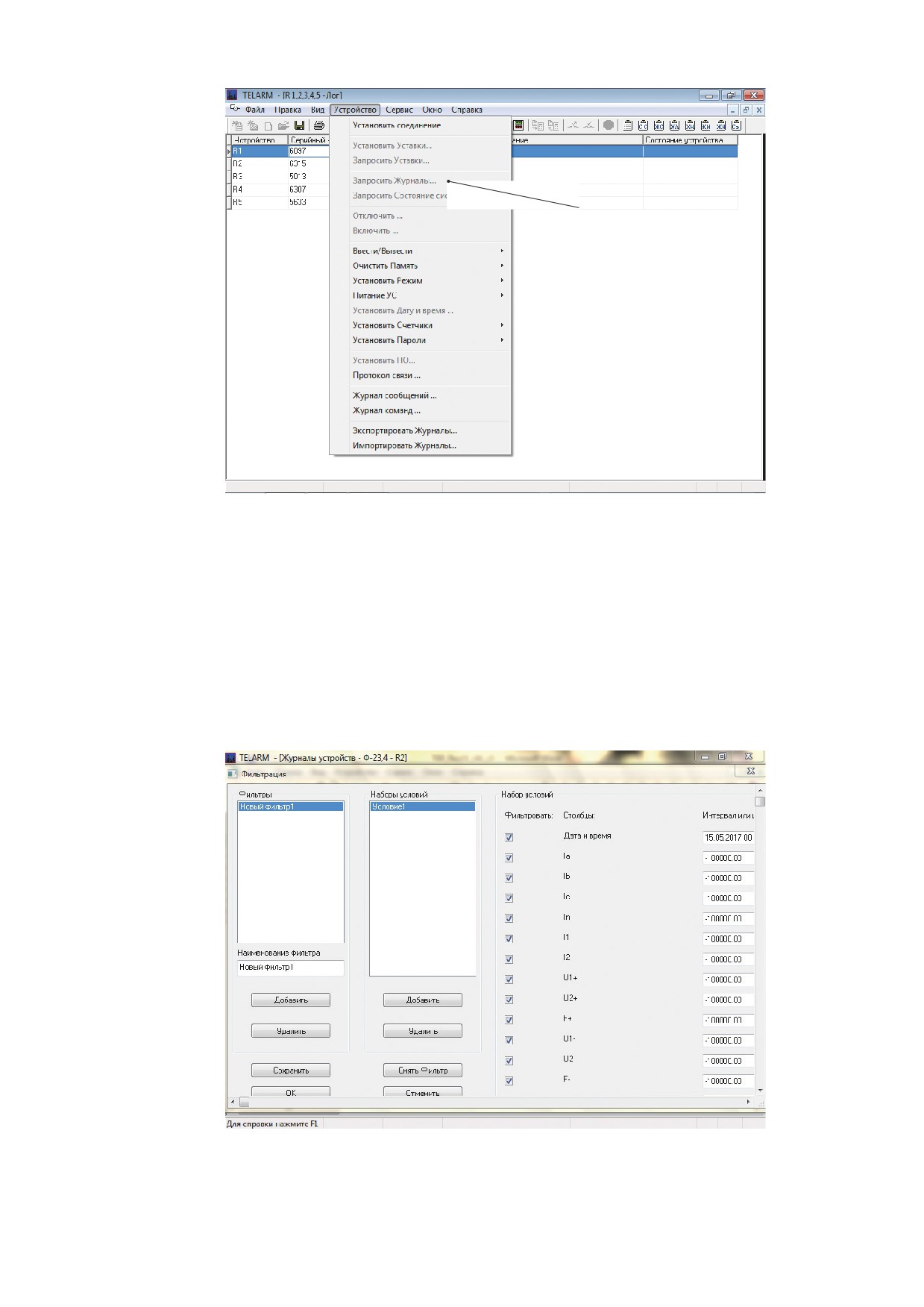

Запросить журналы
Рис. 4.37. Запрос журналов из реклоузера
4.4.3 Фильтр данных
Для установки фильтра данных по промежутку времени необходимо в журнале:
1. Выполнить команду «Сервис/Фильтр».
2. В открывшемся окне выбрать условие фильтрации данных.
Рис. 4.38. Фильтр данных
64
4.4.4 Открытие журналов
Последовательность действий:
1. Выполнить команду «Устройство/Протокол связи».
Рис. 4.39. Открытие протокола связи
2. Выбрать необходимый журнал, который соответствует времени запроса.
Рис. 4.40. Выбор журнала для открытия
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
65
4.5 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ РЕШЕНИЯ
4.5.1 Поиск неисправностей
Шкаф управления обладает функцией самодиагностики. При выявлении неисправности
выдается предупредительный сигнал:
``
на панель управления;
``
по каналам передачи данных.
Для определения типа неисправности необходимо:
``
скачать журнал неисправностей с помощью TELARM;
``
просмотреть журнал неисправностей через меню панели управления.
4.5.2 Перечень возможных неисправностей главных цепей
Таблица 4.42. Перечень сигналов неисправностей главных цепей
Неисправность
Рекомендуемые действия к устранению неисправности
Отказ отключения ВВ
1. Проверить целостность соединений:
``
подключение разъемов Harting к OSM, RC;
``
прозвонить жилы соединительного кабеля: 1, 3, 5, 7;
``
проверить сопротивление изоляции жил: 1, 3, 5, 7 соединительного
кабеля относительно земли. Значение не менее 5 МОм.
2. В случае необходимости отключить коммутационный модуль вручную,
потянув за кольцо ручного отключения с помощью оперативной штанги
Отказ включения ВВ
1. Убедиться, что OSM не находится в состоянии механической блокировки.
2. Убедиться, что RC находится в нужном режиме управления:
``
местном для управления с панели управления и через TELARM Basic;
``
дистанционном для SCADA; TELARM; МДВВ.
3. Проверить целостность соединений:
``
подключение разъемов Harting к OSM, RC;
``
прозвонить жилы соединительного кабеля: 1, 3, 5, 7;
``
проверить сопротивление изоляции жил 1, 3, 5, 7 соединительного
кабеля относительно земли. Значение не менее 5 МОм
Обрыв цепи ЭМ
1. Убедиться, что OSM не находится в состоянии механической блокировки.
2. Проверить целостность соединений:
``
подключение разъемов Harting к OSM, RC;
``
прозвонить жилы соединительного кабеля 1, 3, 5, 7;
``
проверить сопротивление изоляции жил 1, 3, 5, 7 соединительного
кабеля относительно земли. Значение не менее 5 МОм
66
4.42
Неисправность
Рекомендуемые действия к устранению неисправности
Короткое замыкание
Проверить целостность соединений:
в цепи ЭМ
``
подключение разъемов Harting к OSM, RC;
``
прозвонить жилы соединительного кабеля 1, 3, 5, 7;
``
проверить сопротивление изоляции жил 1, 3, 5, 7 соединительного ка
беля относительно земли. Значение не менее 5 МОм
Превышение времени
1. Проверить целостность соединений:
включения
``
подключение разъемов Harting к OSM, RC;
``
«прозвонить» жилы соединительного кабеля 1, 3, 5, 7;
``
проверить сопротивление изоляции жил 1, 3, 5, 7 соединительного ка
беля относительно земли. Значение не менее 5 МОм.
2. Убедиться в отсутствии сигнала «Драйвер не готов». Если сигнал есть, до
ждаться подготовки драйвера к выполнению операции включения
(см. технические характеристики)
Превышение времени
1. Проверить целостность соединений:
отключения
``
подключение разъемов Harting к OSM, RC;
``
«прозвонить» жилы соединительного кабеля 1, 3, 5, 7;
``
проверить сопротивление изоляции жил 1, 3, 5, 7, 9, 13 соединительно
го кабеля относительно земли. Значение не менее 5 МОм.
2. Убедиться в отсутствии сигнала «Драйвер не готов». Если сигнал есть, до
ждаться подготовки драйвера к выполнению операции включения
(см. технические характеристики)
Ошибка драйвера
Не предусмотрено
Драйвер не готов
Подождите время, необходимое для заряда драйвера
В случае, если неисправность не удалось устранить одним из предложенных способов,
рекомендуется обратиться в ближайшее региональное представительство компании
«Таврида Электрик».
4.5.3 Перечень возможных неисправностей во вторичных цепях
Таблица 4.43. Перечень неисправностей во вторичных цепях
Неисправность
Рекомендуемые действия к устранению неисправности
Отказ RCM
Обратиться в представительство компании «Таврида Электрик»
1. Убедиться в отсутствии напряжения на питающей стороне ЛЭП.
2. Проверить целостность и правильность подключения цепей оперативного
Отсутствие внешнего
питания.
питания
3. Проверить исправность источника питания (цепи питающего трансформа
тора, автоматический выключатель)
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
67
4.43
Неисправность
Рекомендуемые действия к устранению неисправности
Режим
Восстановить внешнее оперативное питание.
энергосбережения
Восстановить внешнее оперативное питание;
Емкость АБ ниже
Уровня отключения
При необходимости уменьшить величину уставки Уровень отключения
Отключить оперативное питания (основное и от АКБ). Подать оперативное
RСМ не готов
питание повторно
Ошибка УС
Проверить целостность кабеля питания и кабеля данных RTU
1. Проверить соответствие настроек порта RS232 в устройстве связи
и реклоузере. В случае необходимости заново введите настройки
Ошибка
в реклоузер и модем.
инициализации УС
2. Проверить включение режима питания внешней нагрузки.
3. Проверить наличие напряжения на УС
1. Проверить физическое отсутствие КЗ.
КЗ в цепи УС
2. Проверить, что мощность приборов подключенных к данной цепи
не превышает 15 Вт
Ошибка АКБ
Проверить целостность проводов, которыми подключается АКБ
Ошибка датчика АКБ
Проверить целостность проводов, которыми подключается АКБ
Ошибка возникает, когда МДВВ отсутствует, но в настройках он включен.
Ошибка МДВВ
Отключить в настройках МДВВ
МДВВ отключен
Переподключить МДВВ
BTM отключен
Проверить целостность проводов, которыми подключается Bluetooth модуль
В случае, если неисправность не удалось устранить одним из предложенных
способов, рекомендуется обратиться в ближайшее региональное представительство
«Таврида Электрик».
68
5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5.1 СЕРВИСНЫЕ ОПЕРАЦИИ С ГЛАВНЫМИ ЦЕПЯМИ
5.1.1 Общие требования
Проведение сервисных операций с главными цепями не требуется. При необходимости
могут быть выполнены проверки в соответствии с требованиями действующих норматив
ных документов.
5.1.2 Особенности испытания изоляции переменным одноминутным напряжением
ВНИМАНИЕ!
Перед проведением высоковольтных испытаний необходимо провода ОПН отключить
от высоковольтных выводов коммутационного модуля.
Открутить болт,
снять провод

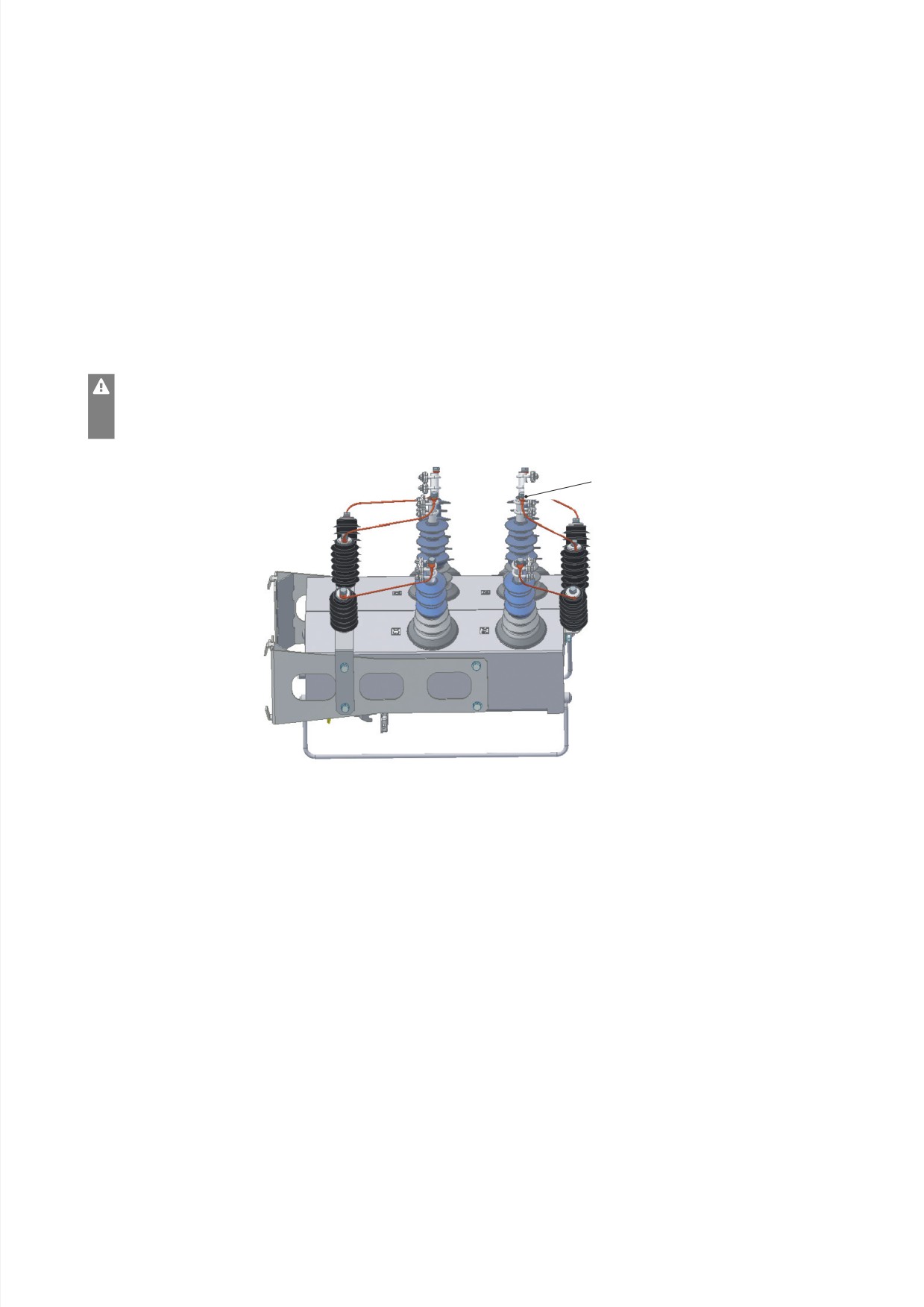

Рис. 5.1. Отсоединение ОПН от высоковольтных
выводов коммутационного модуля
Испытаниям подвергается изоляция:
``
фаза-земля;
``
продольная изоляция (изоляция между разомкнутыми контактами ВДК).
Испытания продольной изоляции производятся в пофазном режиме. Испытательное
напряжение в процессе эксплуатации составляет 80% от 42 кВ, т.е. 33,6 кВ. Подъем напря
жения в соответствии с ГОСТ 1516.2 п.7.2.4.
5.1.3 Особенности измерения переходного сопротивления
Проводить измерения рекомендуется приборами, обеспечивающими погрешность не
более 5% в диапазоне переходных сопротивлений 50-100 мкОм.
TER_RecDoc_UG_2. Версия 3.1
Раздел 4, 5
69
Значение переходного сопротивления, измеренное в процессе эксплуатации должно от
личаться от нормируемого 85 мкОм не более чем на 20% в большую сторону. Если значе
ние выходит за нормируемые пределы, то требуется выполнить 5 операций В-О.
Точки подключения
Точки подключения
цепей тока
цепей тока
Точки подключения
Точки подключения
цепей напряжения
цепей напряжения

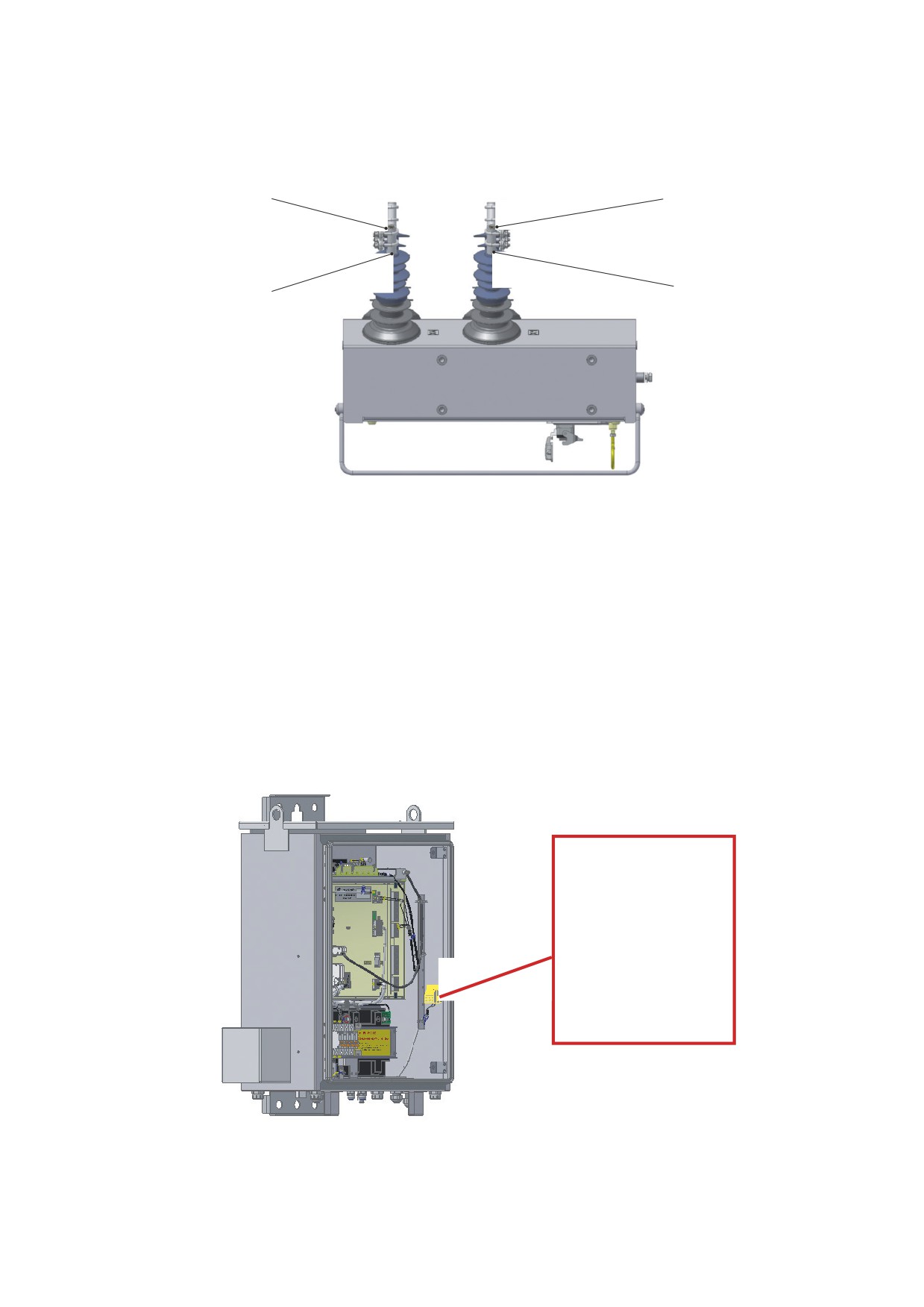

Рис. 5.2. Подключение цепей тока и напряжения микроомметра к OSM
Если значение повторно выходит за нормируемые пределы, то следует обратиться в пред
ставительство компании «Таврида Электрик».
5.2 СЕРВИСНЫЕ ОПЕРАЦИИ С ВТОРИЧНЫМИ ЦЕПЯМИ
5.2.1 Настройка устройства обогрева
Производится на заводе-изготовителе и соответствует температуре включения обогрева
теля в диапазоне 0…-10оС.
Рис. 5.3. Терморегулятор устройства обогрева
70
5.2.2 Регулировка контрастности панели управления
Для регулировки контрастности нажмите кнопку «Контраст» на панели управления
(см. п. 4.1.2).
5.2.3 Очистка журналов
При заполнении журналов более чем на 70-80% рекомендуется производить их загрузку
в TELARM Basic и выполнять последующую команду очистки памяти.
5.2.3.1 Очистка журналов с панели управления
Для очистки журналов с панели управления требуется выполнить следующие операции:

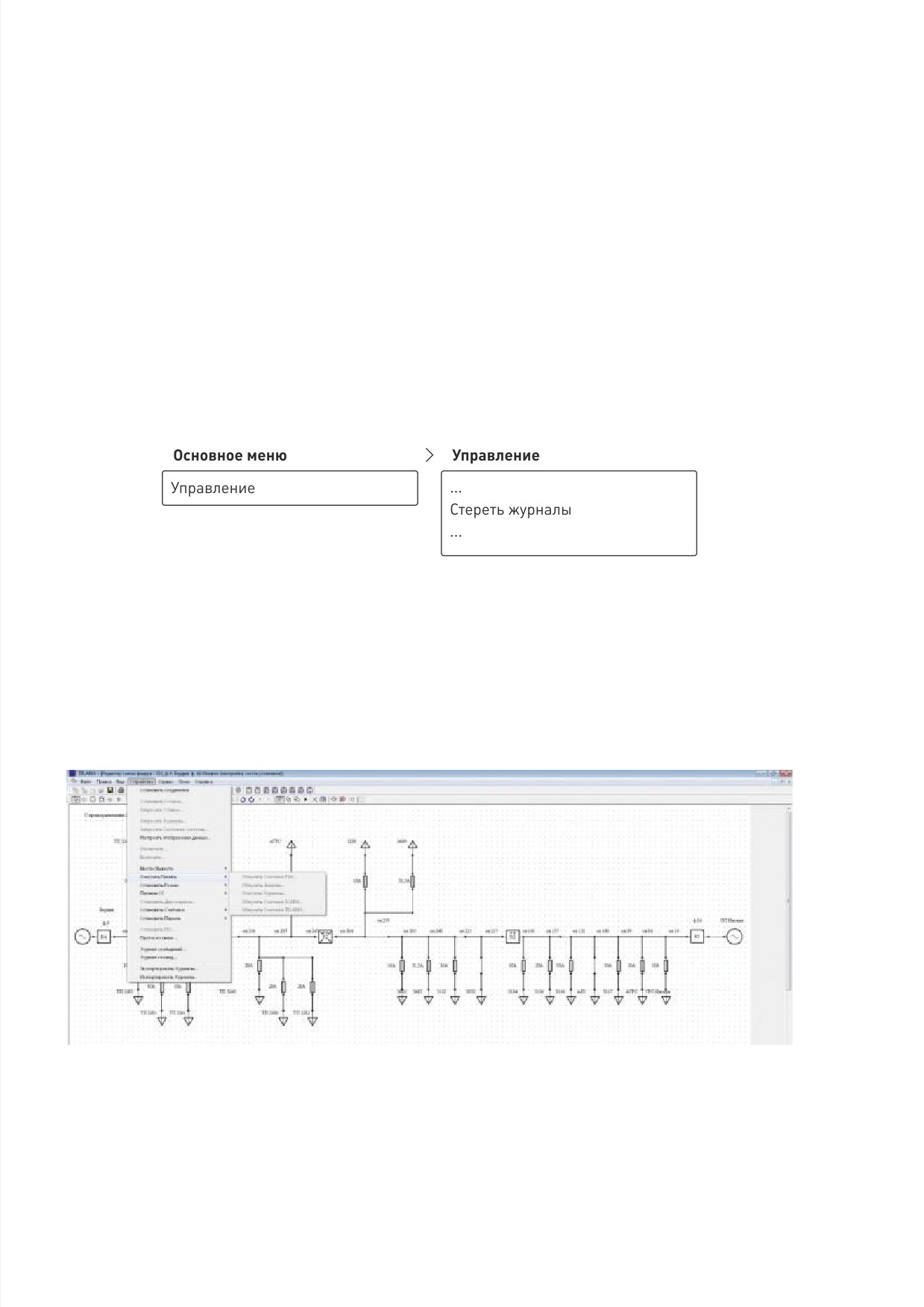

Рис.5.4. Очистка журналов с панели управления
5.2.3.2 Очистка журналов из TELARM Basic
Порядок работы:
1. Выполнить команду «Устройство/Очистить память/Все журналы».
Рис. 5.5. Очистка журналов
2. Выполнить контроль заполнения журналов в соответствии с п. 5.3.3.
TER_RecDoc_UG_2. Версия 3.1
Раздел 5
71
5.3 ПРОВЕРКИ
5.3.1 Система диагностики неисправностей
Реклоузер обладает функцией самодиагностики. При выявлении неисправности выдается
предупредительный или аварийный сигнал:
``
на панель управления,
``
по каналам передачи данных, если реклоузер подключен в SCADA-систему.
5.3.2 Контроль остаточного ресурса
Реклоузер обладает функцией контроля остаточного ресурса:
``
коммутационного,
``
механического.
Просмотр значений с панели управления выполняется по следующему пути:

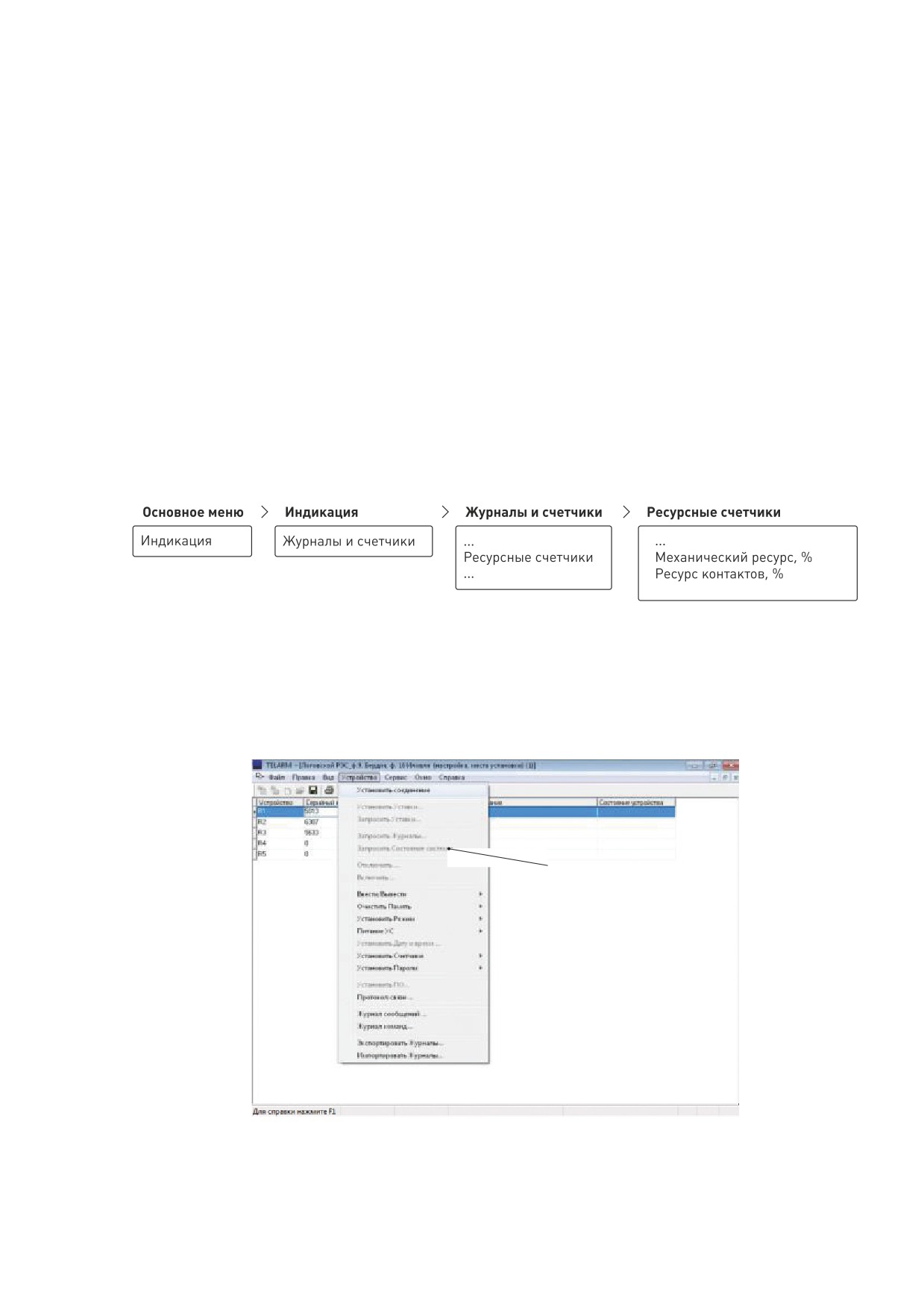

Рис. 5.6. Контроль остаточного ресурса с панели управления
Для просмотра значений с TELARM требуется запросить состояние системы. Выполнить
команду «Устройство/запросить состояние системы».
Запросить состояние
системы
Рис. 5.7. Запрос состояния системы
72
Открыть раздел «Счетчики ресурсов».
Ресурсные
счетчики
Рис. 5.8. Контроль остаточного ресурса с TELARM
При выработке механического или коммутационного ресурса рекомендуется заменить
коммутационный модуль.
5.3.3 Контроль заполнения журналов и их очистка
Журналы в составе реклоузера имеют ограниченную емкость. Просмотр заполнения жур
налов с панели управления:

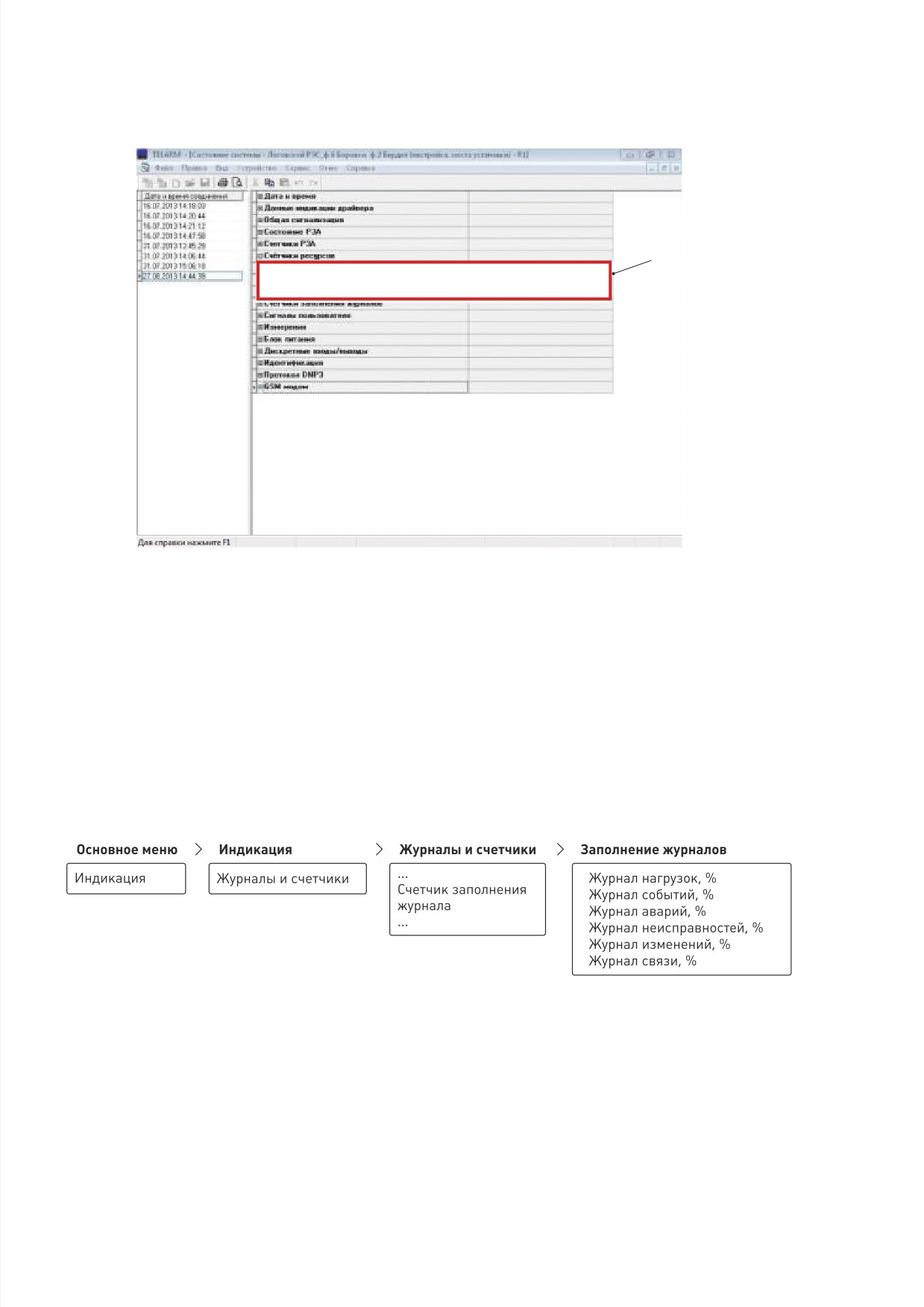

Рис. 5.9. Просмотр заполнения журналов с панели управления
Для просмотра значений с TELARM требуется запросить состояние системы (п. 5.3.2).
В «Состоянии системы» выбрать раздел «Счетчики заполнения журналов».
TER_RecDoc_UG_2. Версия 3.1
Раздел 5
73

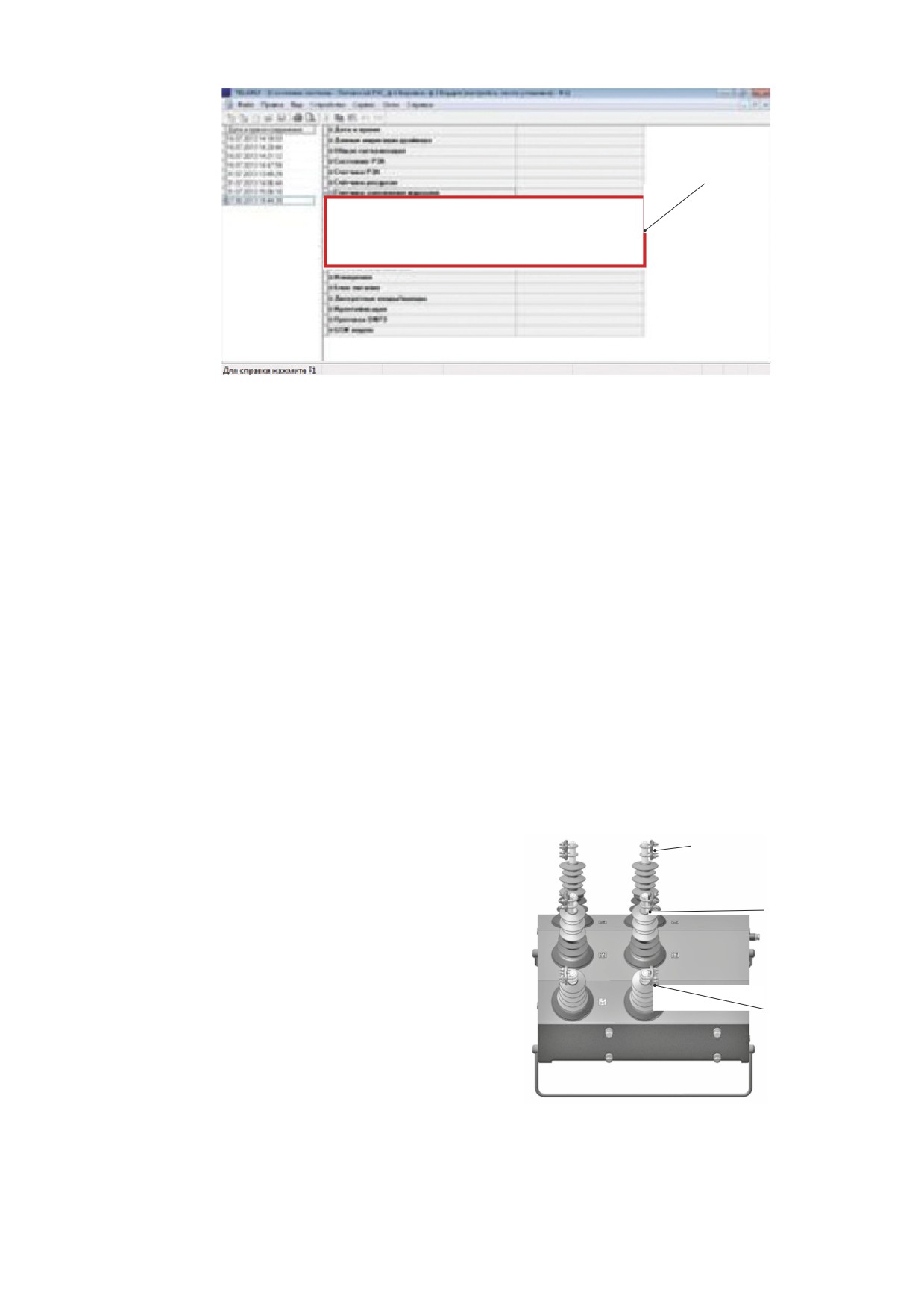

Заполнение
журналов
Рис. 5.10. Просмотр заполнения журналов с TELARM
5.4 ПРОВЕРКА РАБОТЫ НАПРАВЛЕННЫХ ЗАЩИТ
Проверка защит выполняется прогрузкой по первичным цепям.
Для проведения поверки необходимо использовать испытательный прибор, обладающий
следующими функциональными возможностями:
1. Канал по току от 10 А.
2. Канал по напряжению 500В.
3. Возможность регулировки угла (фазы между током и напряжением).
Если испытательный прибор не позволяет подать напряжение выше 500В, то рекомен
дуется использовать повышающий трансформатор. При использовании повышающего
трансформатора требования к выходному напряжению испытательного прибора умень
шается на коэффициент трансформации.
5.4.1 Схема подключения
Подключение
сигнального контакта
Испытательная схема приведена на рис. 5.11:
Подключение
``
фаза 1 - подключение цепи тока;
цепи тока
``
фаза 2 - подключение цепи напряжения;
``
фаза 3 - подключение сигнального
Подключение
контакта.
цепи
напряжения
Рис. 5.11. Испытательная схема
74
5.4.2 Последовательность проверки
Последовательность проведения проверки:
1. Установить начальное положение коммутационного модуля: включен или отключен.
2. Установить уставки в соответствии с возможностями испытательного прибора.
3. Подать напряжение выше 500В.
4. Выставить фазу между током и напряжением.
5. Подать ток выше уровня срабатывания уставки.
6. Проконтролировать правильность срабатывания.
5.5 ЗАМЕНА АККУМУЛЯТОРНОЙ БАТАРЕИ
Один раз в 10 лет требуется производить замену АКБ. Дата отсчитывается со дня ввода
оборудования в эксплуатацию.
Порядок производства работ:
``
отключить автомат АКБ;
``
отсоединить разъем провода АКБ от блока управления;
``
отсоединить плату от отрицательного контакта АКБ;
``
отсоединить провод от положительного контакта АКБ;
``
открутить винты держателя АКБ, снять его и извлечь батарею;
``
установить новую батарею. Подключение выполнить в обратном порядке.

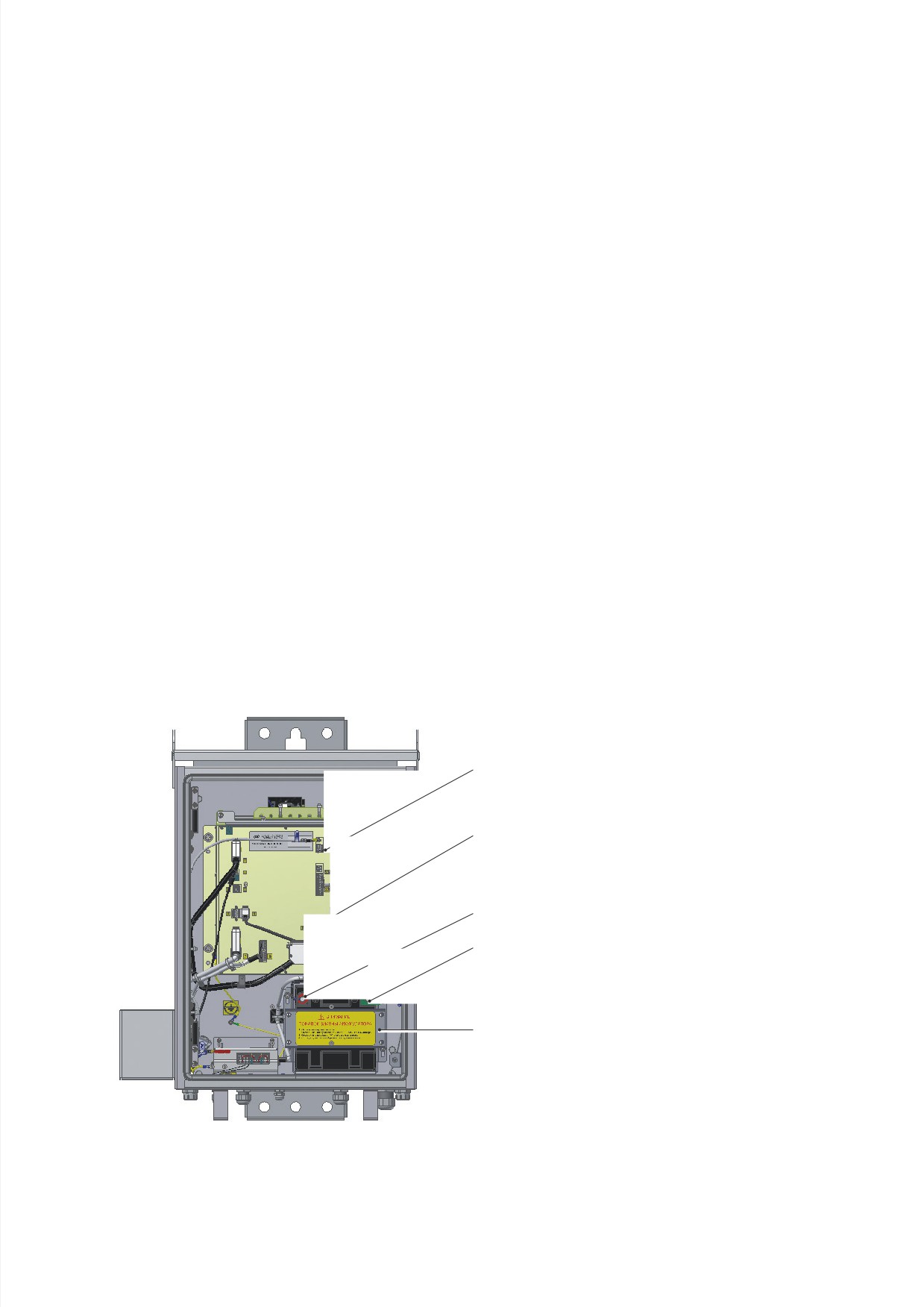

Разъем провода АКБ
Автоматический выключатель АКБ
Контакт «+» АКБ
Контакт «-» АКБ
Держатель АКБ
Рис. 5.12. Замена АКБ
TER_RecDoc_UG_2. Версия 3.1
Раздел 5
75
содержание .. 1 2 3 4 ..
