REC15 ВАКУУМНЫЙ РЕКЛОУЗЕР. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИ (Версия 3.1) - часть 1



  Главная      Книги - Разные     REC15 ВАКУУМНЫЙ РЕКЛОУЗЕР. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИ (Версия 3.1)



поиск по сайту            правообладателям













содержание      ..      1       2         ..







REC15 ВАКУУМНЫЙ РЕКЛОУЗЕР. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИ (Версия 3.1) - часть 1





REC15
ВАКУУМНЫЙ РЕКЛОУЗЕР
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Применение для секционирования
ВЛ 10 кВ
TER_RecDoc_UG_2
Версия 3.1
СОДЕРЖАНИЕ
1 ВВЕДЕНИЕ } 5
1.1 Общие сведения } 5
1.2 Требования к уровню подготовки обслуживающего персонала } 6
2 ПРИНЯТЫЕ СОКРАЩЕНИЯ } 7
3 ОПИСАНИЕ И РАБОТА } 8
3.1 Состав продукта и структура условных обозначений } 8
3.1.1 Состав продукта }
8
3.1.2 Структура условных обозначений } 10
3.2 Технические характеристики } 11
3.2.1 Основные характеристики } 11
3.2.2 Система измерения } 13
3.2.3 Система питания } 14
3.2.4 Интерфейсы передачи данных } 14
3.2.5 Защита и автоматика } 16
3.3 Конструкция и принцип действия } 17
3.3.1 Конструкция } 17
3.3.2 Принцип действия } 22
3.4 Маркировка и пломбирование } 23
3.4.1 Маркировка } 23
3.4.2 Пломбирование } 23
4 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ } 25
4.1 Интерфейсы управления } 25
4.1.1 Общие сведения } 25
4.1.2 Панель управления } 25
4.1.3 TELARM Basic
}
27
4.1.4 Модуль дискретных входов/выходов } 28
4.2 Оперативные переключения } 29
4.2.1 Переключения с панели управления } 29
4.2.2 Переключения из TELARM Basic } 29
4.2.3 Переключения через модуль дискретных входов/выходов
}
36
4.2.4 Ручное отключение, механическая блокировка } 36
4.2.5 Переключения из SCADA } 37
4.3 Изменение настроек } 37
4.3.1 Рекомендации по изменению настроек } 37
4.3.2 Перечень возможных настроек } 37
4.3.3 Изменение настроек с панели управления } 54
4.3.4 Изменение настроек из TELARM Basic } 55
4.4 Работа с журналами } 60
4.4.1 Перечень доступных журналов } 60
4.4.2 Запрос журналов } 63
4.4.3 Фильтр данных } 64
4.4.4 Открытие журналов } 65
4.5 Возможные неисправности и способы их решения
}
66
4.5.1 Поиск неисправностей } 66
4.5.2 Перечень возможных неисправностей главных цепей } 66
4.5.3 Перечень возможных неисправностей во вторичных цепях } 67
5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ } 69
5.1 Сервисные операции с главными цепями } 69
5.1.1 Общие требования } 69
5.1.2 Особенности испытания изоляции переменным одноминутным
напряжением } 69
5.1.3 Особенности измерения переходного сопротивления } 69
5.2 Сервисные операции с вторичными цепями } 70
5.2.1 Настройка устройства обогрева } 70
5.2.2 Регулировка контрастности панели управления } 71
5.2.3 Очистка журналов } 71
5.3 Проверки } 72
5.3.1 Система диагностики неисправностей } 72
5.3.2 Контроль остаточного ресурса } 72
5.3.3 Контроль заполнения журналов и их очистка
}
73
5.4 Проверка работы направленных защит } 74
5.4.1 Схема подключения } 74
5.4.2 Последовательность проверки } 75
5.5 Замена аккумуляторной батареи } 75
6 ТЕКУЩИЙ РЕМОНТ } 76
7 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА И ЗАМЕНА ОТКАЗАВШЕГО
ОБОРУДОВАНИЯ } 77
7.1 Гарантийные обязательства } 77
7.2 Замена отказавшего оборудования } 77
7.2.1 Общая информация } 77
7.2.2 Замена коммутационного модуля, установленного на опоре } 78
7.2.3 Замена коммутационного модуля, установленного на ОРУ } 80
7.2.4 Замена соединительного устройства } 82
7.2.5 Демонтаж шкафа управления } 82
7.2.6 Замена ТСН } 84
7.2.7 Замена ОПН } 85
8 УТИЛИЗАЦИЯ } 86
1 ВВЕДЕНИЕ
1.1 ОБЩИЕ СВЕДЕНИЯ
Настоящее Руководство по эксплуатации разработано для реклоузера TER_Rec15_Al1_L5.
Реклоузер TER_Rec15_Al1_L5 предназначен для применения в воздушных распределитель­
ных сетях трехфазного переменного тока с изолированной, компенсированной или
заземленной нейтралью частотой 50 Гц, номинальным напряжением до 10 кВ в качестве
автоматического пункта секционирования сети с несколькими источниками питания.

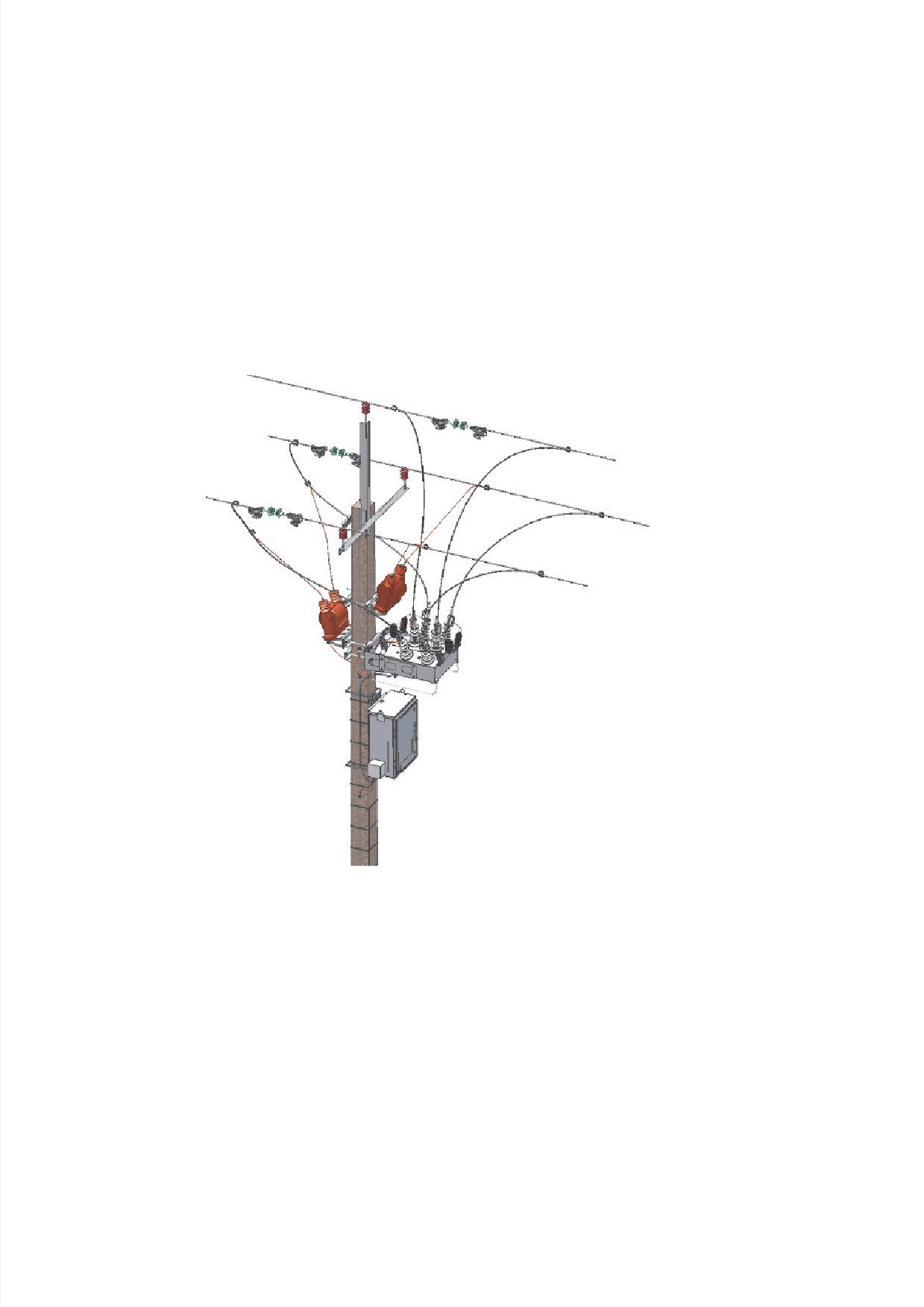

Общий вид реклоузера в эксплуатации показан на рис. 1.1.
Рис. 1.1. Общий вид реклоузера TER_Rec15_Al1_L5
Руководство по эксплуатации предназначено для изучения и использования оператив­
ным и оперативно-ремонтным персоналом.
Кроме руководства по эксплуатации для TER_Rec15_Al1_L5 разработана следующая
документация:
TER_RecDoc_UG_2. Версия 3.1
Раздел 1
5
Таблица 1.1. Перечень документации
№ п/п
Наименование
Целевая аудитория
1
Техническая информация
Персонал проектных организаций и технические
специалисты сетевых компаний
2
Инструкция по монтажу
Персонал монтажно-наладочных и ремонтных
и пусконаладке
организаций
3
Руководство пользователя TELARM
Эксплуатационный персонал
Basic
1.2 ТРЕБОВАНИЯ К УРОВНЮ ПОДГОТОВКИ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА
К работе с реклоузером TER_Rec15_Al1_L5 допускается оперативный и оперативно-
ремонтный персонал, изучивший настоящее руководство по эксплуатации.
При необходимости обучение оперативного и оперативно-ремонтного персонала про­
водится после завершения пусконаладочных работ. Внеочередное обучение производит­
ся по требованию заказчика сотрудниками региональных представительств компании
«Таврида Электрик».
6
2 ПРИНЯТЫЕ СОКРАЩЕНИЯ
SCADA - Supervisory Control and Data Acquisition
(система диспетчерского управления и сбора данных);
АПВ - автоматическое повторное включение;
ЗЗЗ - защита от замыкания на землю;
КН - контроль напряжения;
МДВВ - модуль дискретных входов/выходов;
МТЗ - максимальная токовая защита;
ОПН - ограничитель перенапряжений нелинейный;
ПУ - панель управления;
CM - Control Module (модуль управления);
СУ - соединительное устройство.
ТСН - трансформатор собственных нужд;
УС - устройство связи;
ЧАПВ - АПВ после частотной разгрузки.
TER_RecDoc_UG_2. Версия 3.1
Раздел 1, 2
7
3 ОПИСАНИЕ И РАБОТА
3.1 СОСТАВ ПРОДУКТА И СТРУКТ УРА УСЛОВНЫХ ОБОЗНАЧЕНИЙ
3.1.1 Состав продукта

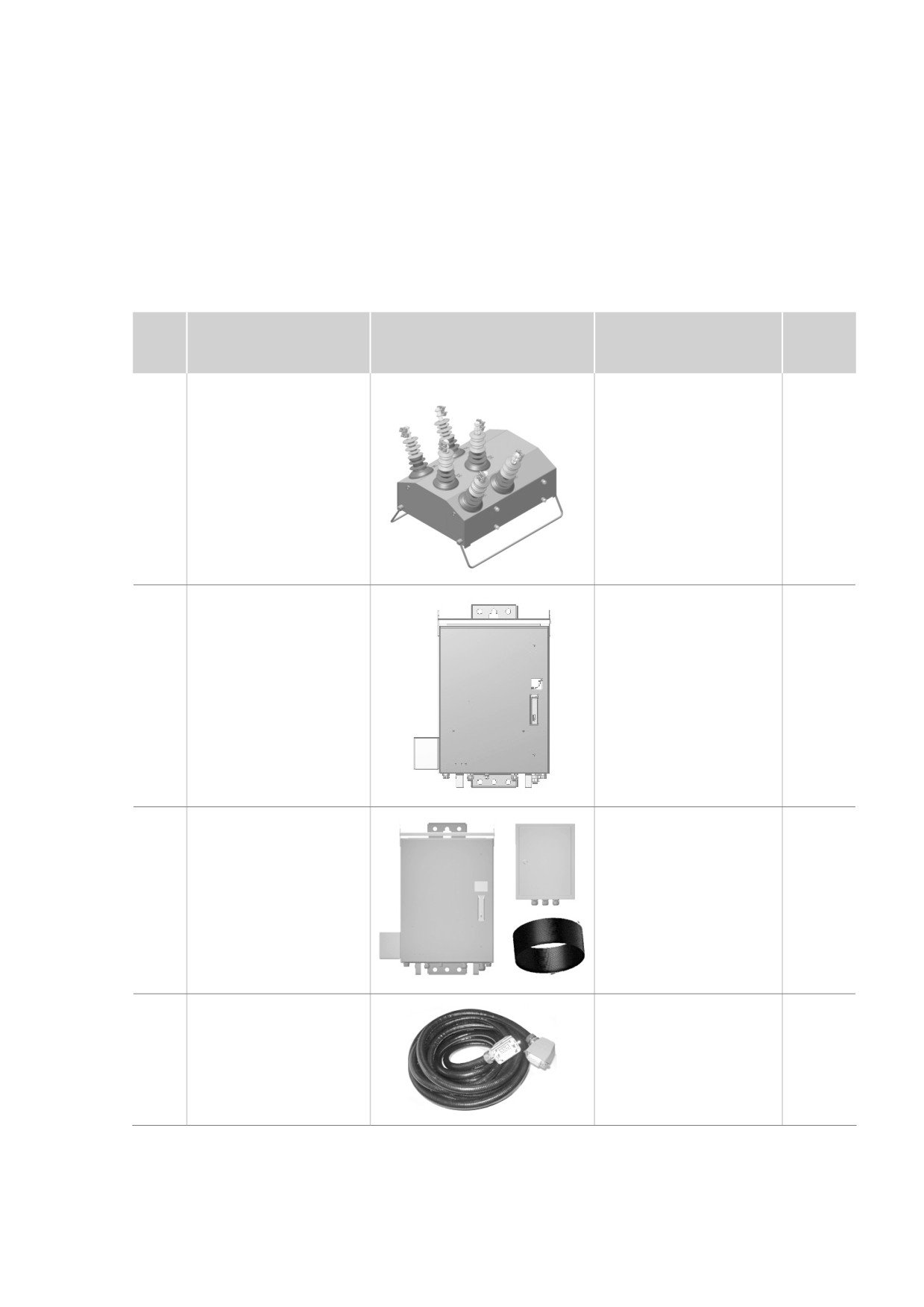

Состав продукта приведен в таблице 3.1.

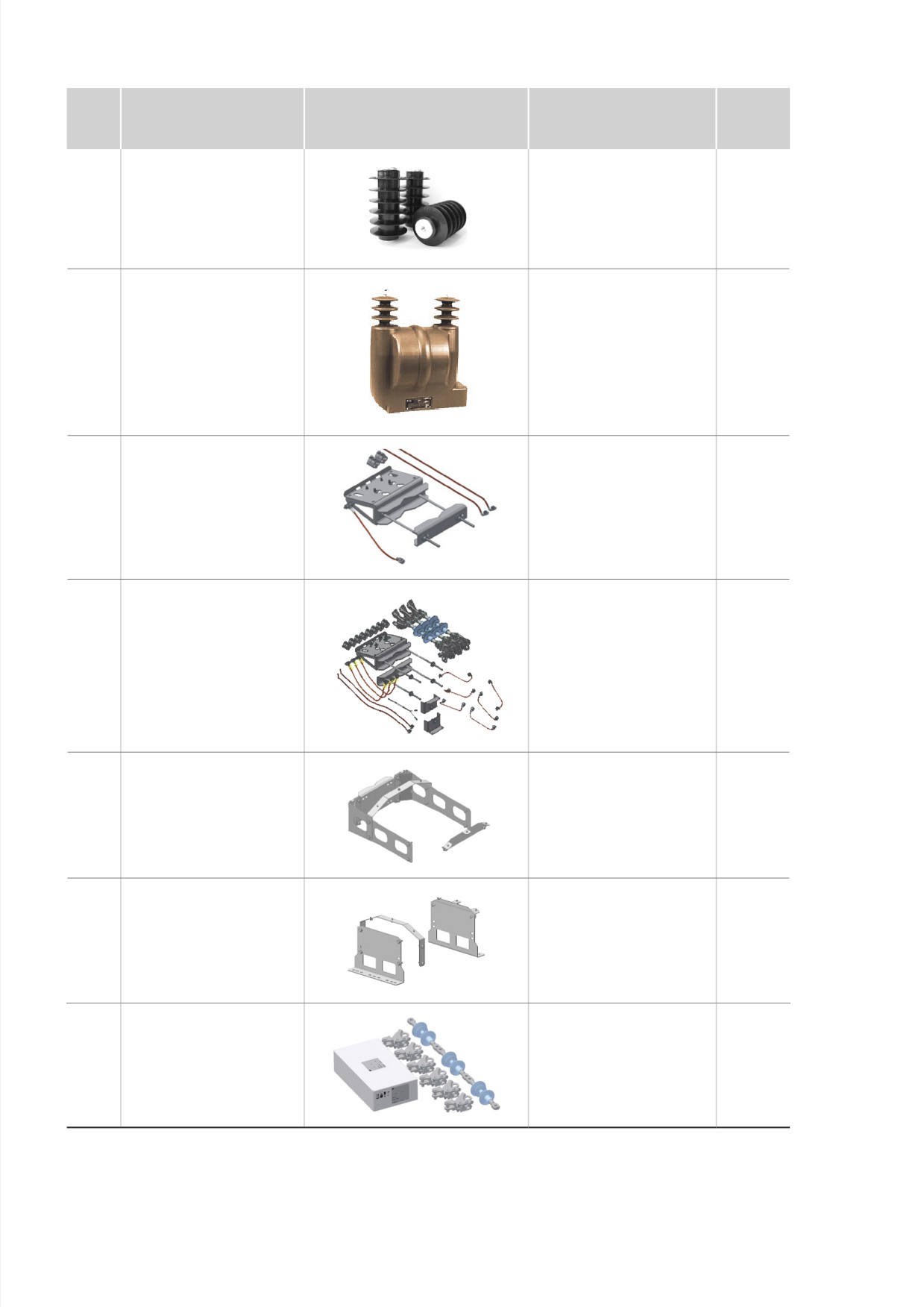

Таблица 3.1. Состав реклоузера
Обозначение
Наименование
Кол-во
п/п
Коммутационный
1
OSM15_Al_1
1
модуль
2.1
TER_RecUnit_RC5
Шкаф управления
0 или 1
Комплект шкафа
управления с выносным
2.2
TER_RecKit_RC5
пунктом дискретного
0 или 1
управления и
сигнализации
Соединительное
3
TER_RecUnit_Umbilical_4(6)
1
устройство
8
3.1
Обозначение
Наименование
Кол-во
п/п
Ограничитель
4
ОПН-РВ 10(6)
6
перенапряжений
Трансформатор
5
ОЛ-1,25/10 УХЛ1
1 или 2
собственных нужд
Монтажный комплект
6
TER_RecMount_VT15_1
второго трансформато­
0 или 1
ра собственных нужд
Монтажный комплект
7
TER_RecMount_Rec15_1
1
реклоузера
Монтажный комплект
8
TER_RecMount_OSM15_1
коммутационного
0 или 1
модуля
Монтажный комплект
коммутационного
9
TER_RecMount_OSM15_2
0 или 1
модуля для установки
на ОРУ
Монтажный комплект
0, 1
10
TER_RecMount_Dis15_1
разъединителя
или 2
TER_RecDoc_UG_2. Версия 3.1
Раздел 3
9
3.1.2 Структура условных обозначений
Кодировка продукта:
TER_Rec15_Al1_L5(Par1_Par2_Par3_Par4_Par5_Par6_Par7_Par8_Par9_Par10).
Таблица 3.2. Таблица параметров, определяющих комплект поставки
Параметр
Описание параметра
Допустимые состояния/описание
Код
Par1
Номинальное напряжение
10 кВ
1
6 кВ
2
Par2
Количество трансформато­
Не поставляются
0
ров собственных нужд
Поставляется 1 шт.
1
Поставляется 2 шт.
2
Par3
Монтажные комплекты
Установка на опору
0
Установка на опору с 1-им монтажным комплектом
1
разъединителя
Установка на опору с 2-мя монтажными комплек­
2
тами разъединителя
Установка на ОРУ
3
Par4
Дополнительное
-
0
оборудование шкафа
управления
МДВВ 12/60В
1
УКВ приемопередатчик
МДВВ 12/60В
2
МДВВ 100/250В
3
Комплект оборудования для подключения в ВОЛС
4
(SFP слот) и протоколу IEC 60870-5-104
Комплект оборудования для подключения в ВОЛС
5
(SFP слот) и протоколу Modbus TCP
Комплект оборудования дискретного управление
6
на расстоянии до 120м с передачей информации по
ВОЛС
Par5
Интеграция в SCADA
Не поставляется
0
GPRS
1
10
3.2
Параметр
Описание параметра
Допустимые состояния/описание
Код
Par6
Разъединитель
Не поставляется
0
Поставляется в количестве 1 шт.
1
Поставляется в количестве 2 шт.
2
Par7
АРМ TELARM
Не поставляется
0
Поставляется
1
Par8
Услуга ПИР
Не предоставляется
0
Предоставляется «Таврида Электрик»
S
с привлечением субподрядной организации
Предоставляется «Таврида Электрик»
T
Par9
Услуга СМР
Не предоставляется
0
Предоставляется «Таврида Электрик»
S
с привлечением субподрядной организации
Предоставляется «Таврида Электрик»
T
Par10
Услуга ПНР
Не предоставляется
0
Предоставляется «Таврида Электрик»
S
с привлечением субподрядной организации
Предоставляется «Таврида Электрик»
T
3.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.2.1 Основные характеристики
Таблица 3.3. Основные характеристики
Параметр
Значение
Номинальное напряжение, кВ
10
Номинальный ток, А
630
Номинальный ток отключения, кА
12,5
Механический ресурс, операций В-О
30000
Коммутационный ресурс:
``
при номинальном токе, операций В-О
30000
``
при номинальном токе отключения, операций В-О
50
Собственное время отключения (от РЗА), мс
50
TER_RecDoc_UG_2. Версия 3.1
Раздел 3
11
3.3
Параметр
Значение
Собственное время включения (от РЗА), мс
80
Собственное время отключения (от МДВВ), мс
100
Собственное время включения (от МДВВ), мс
120
Испытательное напряжение грозового импульса, кВ
75
Испытательное одноминутное напряжение промышленной частоты, кВ
42
Цикл АПВ
О- 0,1с-В-О-1c- В-О
- 1с-В-О- 80с
Максимальное количество циклов В-О в час, не более
100
Степень защиты изделия оболочками, ГОСТ 14254
IР 54
Переходное сопротивление OSM15_Al_1, мкОм, не более
85
Условия эксплуатации
Климатическое исполнение
УХЛ 1
Верхнее значение относительной влажности воздуха при температуре 25°С,%
100
Допустимое значение скорости ветра в условиях отсутствия гололеда, м/с, не
40
более
Допустимое значение скорости ветра в условиях обледенения проводов
15
(толщина корки - 20 мм), м/с, не более
Наибольшая высота эксплуатации над уровнем моря, м
1000
Стойкость к внешним механическим факторам по ГОСТ 17516.1
М6
Массогабаритные показатели
Масса OSM15_Al_1, кг, не более
62
Габариты OSM15_Al_1, Ш х В х Г, мм, не более
740 х 660 х 650
Масса TER_RecUnit_RC5_3, кг, не более
50
Габариты TER_RecUnit_RC5_3, Ш х В х Г, мм, не более
835 х 620 х 410
Масса ОЛ-1,25/10, кг, не более
42
Габариты ОЛ-1,25/10, Ш х В х Г, не более
380 х 450 х 250
Масса ОПН-РВ-10/12,6/5/250 УХЛ 1, кг, не более
0,75
Габариты ОПН-РВ-10/12,6/5/250 УХЛ 1, Ш х В х Г, мм , не более
75 х 100 х 75
Масса ОПН-РВ-6/7,6/5/250 УХЛ 1, кг, не более
0,45
Габариты ОПН-РВ-6/7,6/5/250 УХЛ 1, Ш х В х Г, мм, не более
75 х 140 х 75
Масса монтажного комплекта, кг, не более
50
12

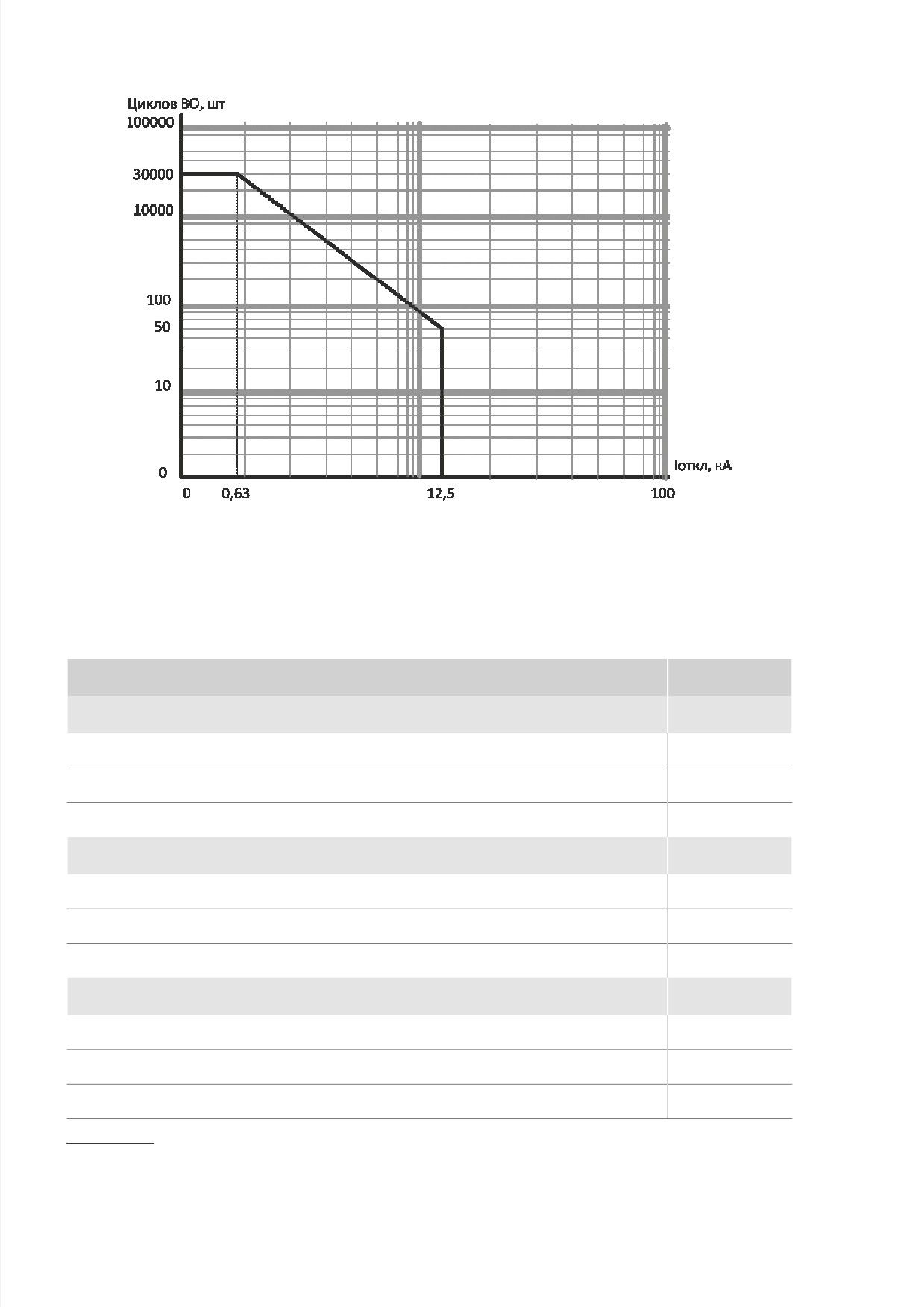

Рис. 3.1. Диаграмма коммутационного ресурса
3.2.2 Система измерения
Таблица 3.4. Система измерения
Параметр
Значение
Датчик тока
Относительная погрешность измерения фазного тока (при температуре 20 гр.), %
2
Дополнительная температурная погрешность, %
-0,015·(t1-20)
Максимальный измеряемый ток, кА
8
Датчик напряжения
Относительная погрешность измерения фазного напряжения (при температуре 20 гр.), %
0,6
Дополнительная температурная погрешность, %
-0,1·(t1- 20)
Максимальное измеряемое напряжение, кВ
16
Датчик тока нулевой последовательности
Относительная погрешность измерения фазного тока (при температуре 20°), %
0,5
Дополнительная температурная погрешность, %
-0,015·(t1-20)
Максимальный измеряемый ток, кА
8
1 t - Температура при которой нужно определить погрешность.
TER_RecDoc_UG_2. Версия 3.1
Раздел 3
13
3.2.3 Система питания
Таблица 3.5. Система питания
Параметр
Значение
Требования к источнику оперативного питания
Потребляемая мощность (длительно), В·А, не более
20
Максимальная потребляемая мощность (в режиме подготовки к включению), В·А, не более
60
Напряжение оперативного питания AC (переменный ток), В
85-265
Система бесперебойного питания
Номинальное напряжение батареи, В
12
Номинальная емкость батареи, А·ч
26
Мощность подключаемой внешней нагрузки, Вт
15
Напряжение питания внешней нагрузки (регулируется), В
5-15
Полный цикл заряда батареи, ч
24
Время работы от АКБ после пропадания оперативного питания, ч, не менее
24
3.2.4 Интерфейсы передачи данных
Таблица 3.6. Интерфейсы передачи данных
Значение
Выходы сигнализации МДВВ IOM-12/60-02 и IOM-100/250-02
Количество
12
Номинальное напряжение переключения AC, В
240
Номинальный ток AC, А
16
Мощность переключения AC, В·А
4000
Ток переключения 250В DC, А
0,35
Ток переключения 125В DC, А
0,45
Ток переключения 48В DC, А
1,3
Ток переключения 24В DC, А
12
14
3.6
Значение
Время переключения, мс
5
Входы управления МДВВ IOM-12/60-02
Номинальное напряжение (постоянный ток), В
12-60
Напряжение срабатывания, В, не менее
7
Напряжение отпускания, В, не более
3
Входное сопротивление, кОм
3
Время распознавания, мс
20
Время сброса, мс
20
Входы управления МДВВ IOM-100/250-02
Номинальное напряжение (постоянный ток), В
110-220
Напряжение срабатывания, В, не менее
70
Напряжение отпускания, В, не более
30
Входное сопротивление, кОм
75
Время распознавания, мс
20
Время сброса, мс
20
Роутер
Тип устройства
ПТК ССПИ ЭНТЕК E2R2-G
Стандарты связи
HSPA+, UMTS, EDGE, GPRS
Количество Sim-карт
2
Частоты
UMTS: 900/2100Мгц,
EGSM: 900/1800 МГц
SCADA-порт
Интерфейс подключения устройства передачи данных
RS232
USB
Скорость обмена
300-115200 бод
до 12 Мбит/с
Протоколы передачи данных
Modbus RTU
IEC 60870-5-104
DNP3
TER_RecDoc_UG_2. Версия 3.1
Раздел 3
15
3.6
Значение
Настройки SCADA порта (тип оборудования, которое можно под­
Прямое
ключить напрямую, без применения преобразователей)
соединение
-
GSM-модем
Радиомодем
Тип интерфейса
DB9
USB 1.1 type A
Местное управление
Интерфейсы
USB, Bluetooth
Тип разъема USB
A
Класс передачи данных Bluetooth
1 (до 100 м)
3.2.5 Защита и автоматика
Реклоузер имеет в своем составе 4 независимые группы уставок. В активном состоянии в
текущий момент времени может находиться только одна группа.
Таблица 3.7. Перечень защит реклоузера
Полное наименование защиты
Краткое наименование
Защита от междуфазных КЗ
МТЗ-1, МТЗ-2, МТЗ-3
Автоматическое повторное включение после МТЗ
АПВ МТЗ
Защита от однофазных замыканий на землю
ОЗЗ
Автоматическое повторное включение после ОЗЗ
АПВ ОЗЗ
Защита минимального напряжения
ЗМН
Автоматическое повторное включение после ЗМН
АПВ ЗМН
Защита от повышения напряжения
ЗПН
Автоматическое повторное включение после ЗПН
АПВ ЗПН
Автоматическая частотная разгрузка
АЧР
Автоматическое повторное включение после АЧР
ЧАПВ
Защита от повышения частоты
ЗПЧ
Автоматическое повторное включение после ЗПЧ
АПВ ЗПЧ
Включение на холодную нагрузку
ВХН
Защита от обрыва фазы по напряжению обратной
ЗОФ U2
последовательности
16
3.7
Полное наименование защиты
Краткое наименование
Защиты от обрыва фазы по току обратной последовательности
ЗОФ I2
Режим «Работа на линии»
МТЗ РНЛ, ЗЗЗ РНЛ
Контроль напряжения при АПВ и оперативном включении
КН
Автоматическое включение резерва
АВР
Отключение близких коротких замыканий
БКЗ
Защита от потери питания
ЗПП
Автоматическое повторное включение после ЗПП
АПВ ЗПП
Детектор источника
ДИ
Управление включением
УВ
3.3 КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
3.3.1 Конструкция
3.3.1.1 Коммутационный модуль OSM15_Al_1
Коммутационный модуль состоит из вакуумного выключателя, размещенного в корпусе из
коррозионно-стойкого алюминиевого сплава, в высоковольтные вводы которого встроены
датчики тока и напряжения. Высоковольтные вводы имеют изоляцию из силиконовой
резины. Корпус покрыт слоем порошковой краски.
Высоковольтные вводы маркируются X1X2X3 и X4X5X6.
Высоковольтный ввод
Зажим для подключения
провода
Направляющие для
установки OSM на земле

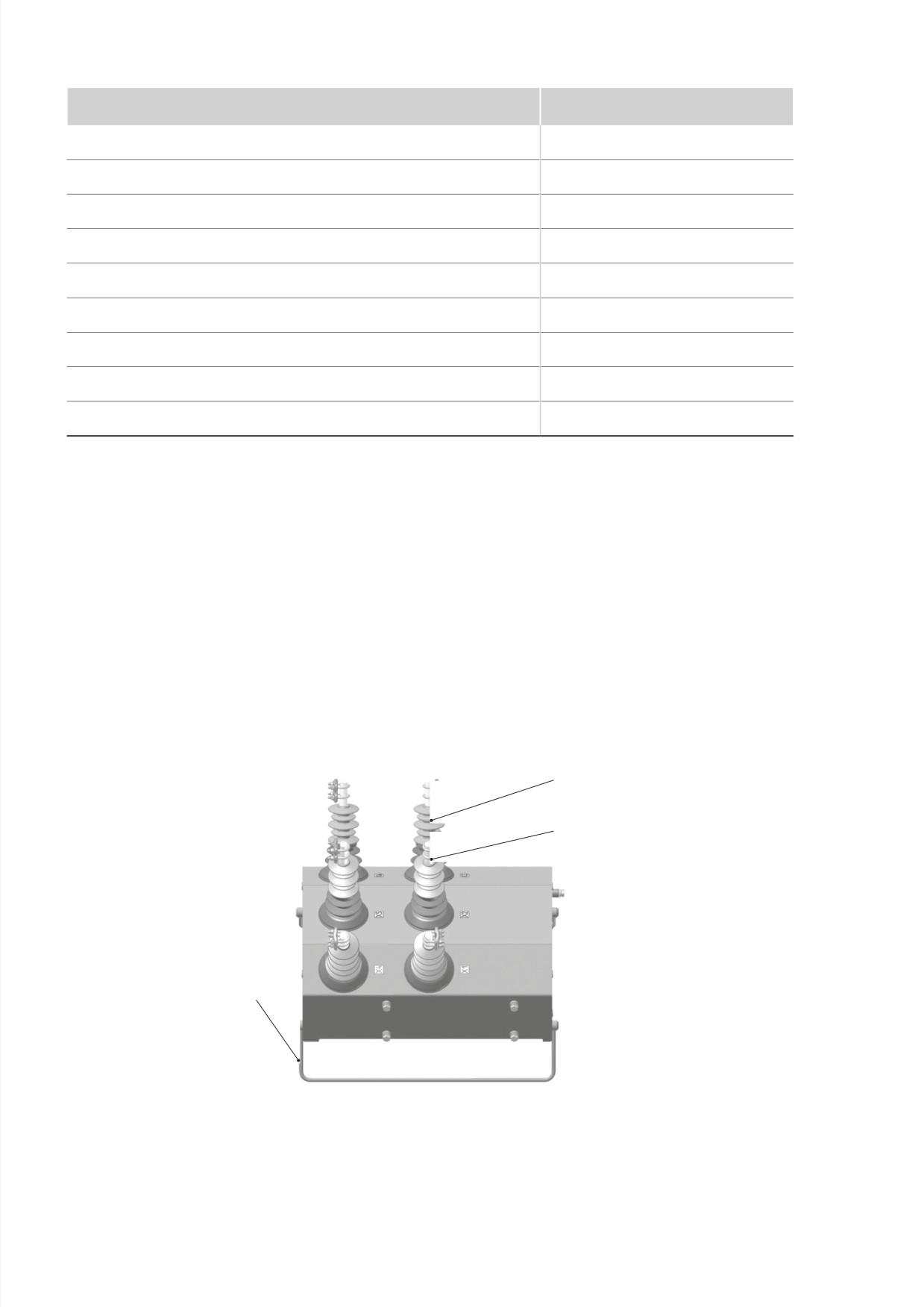

Рис. 3.2. Коммутационный модуль OSM15_Al_1. Вид сбоку
TER_RecDoc_UG_2. Версия 3.1
Раздел 3
17

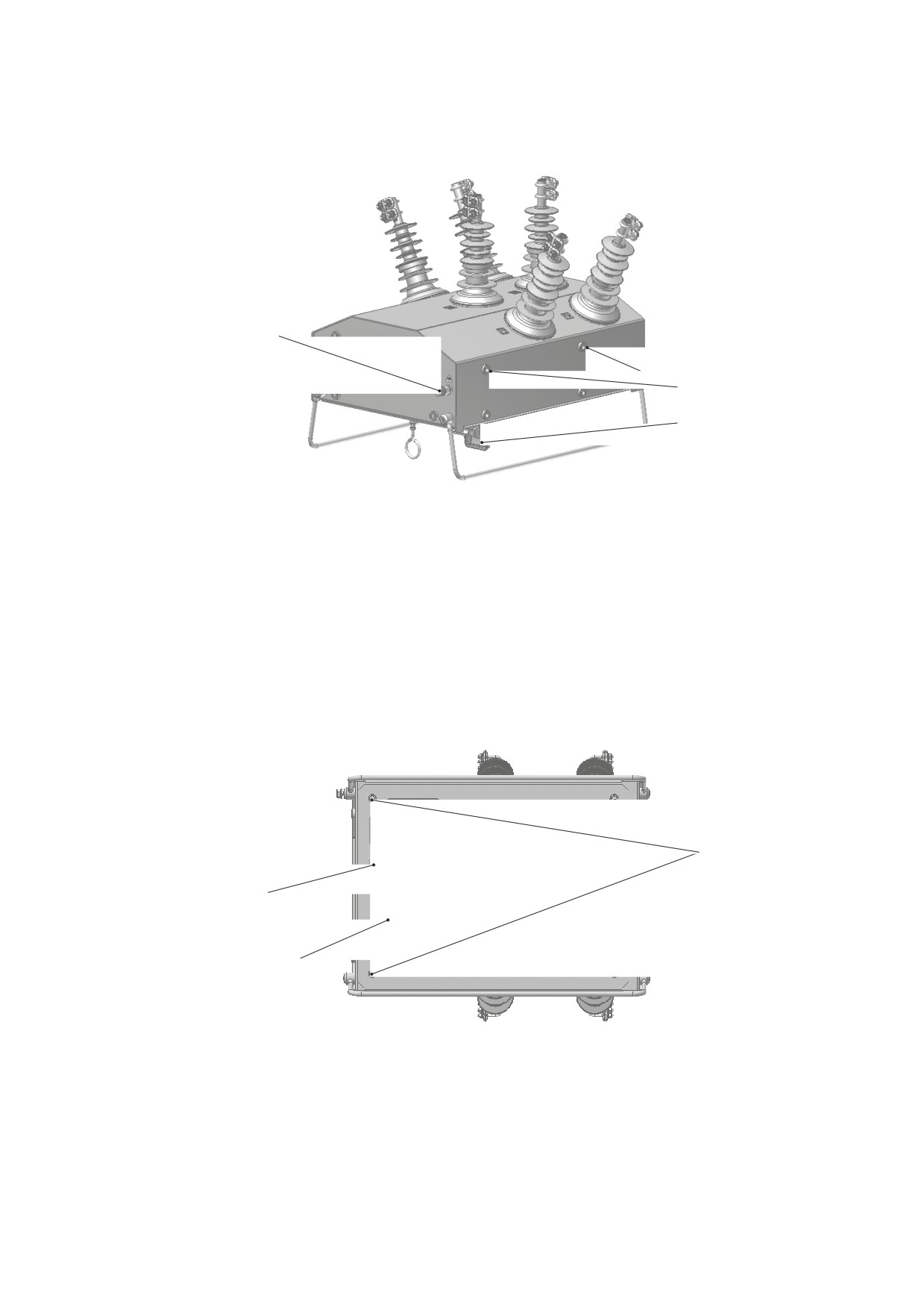

На боковых и торцевых сторонах корпуса располагаются монтажные отверстия, болт за­
земления, разъем для подключения соединительного устройства.
Болт заземления
Монтажные отверстия
Разъем для подключения
соединительного
устройства
Рис. 3.3. Коммутационный модуль OSM15_Al_1. Вид сверху
Снизу коммутационного модуля расположены:
``
кольцо ручного отключения;
``
указатель положения главных контактов;
``
дренажный фильтр.
Дренажные фильтры
Кольцо ручного
отключения
Указатель положения
главных контактов
Рис. 3.4. Коммутационный модуль OSM15_Al_1. Вид снизу
18

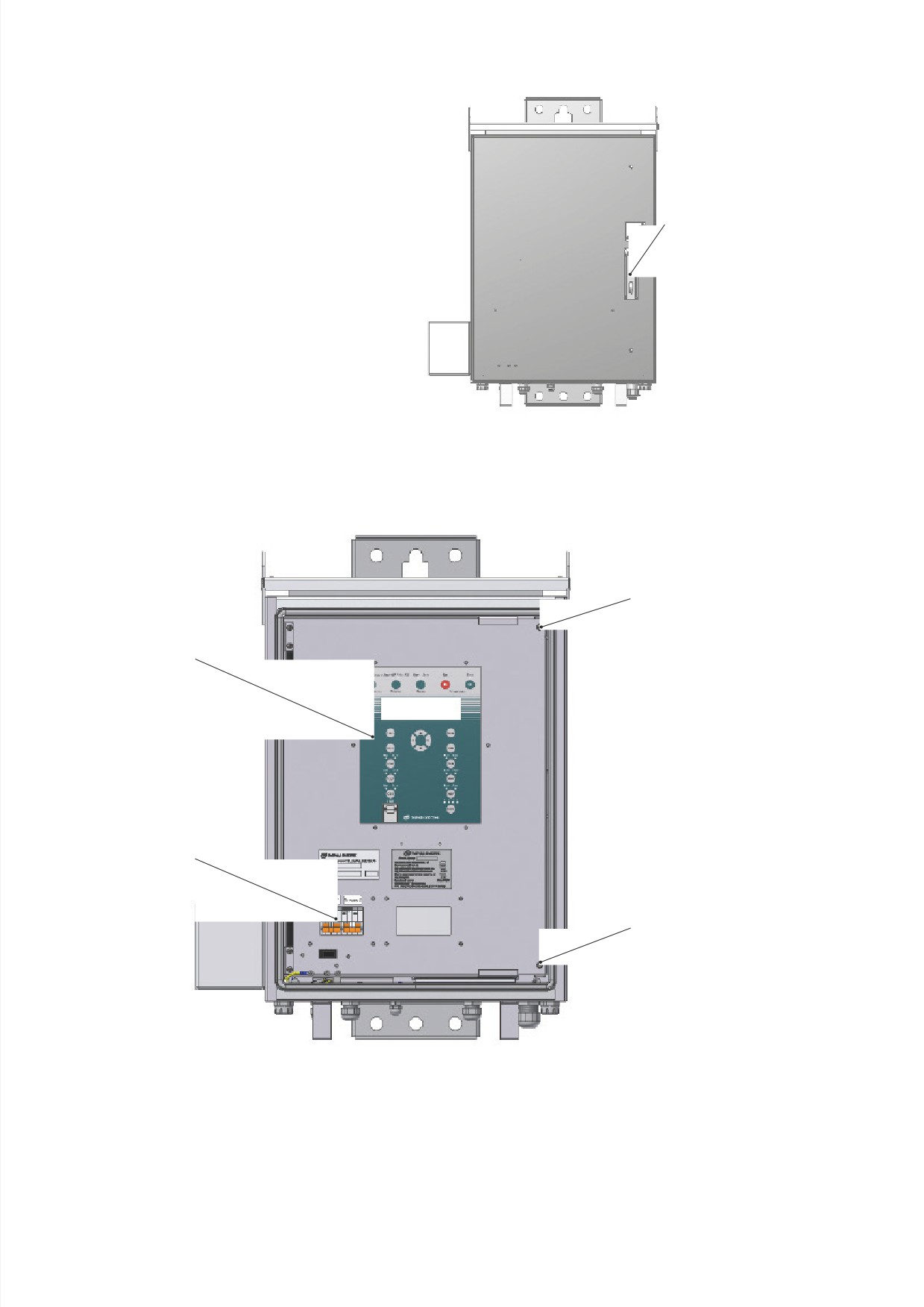

3.3.1.2 Шкаф управления
Шкаф управления выполнен в металличе­
ском корпусе, покрытом слоем порошко­
вой краски. Шкаф имеет две двери: внеш­
нюю и внутреннюю. На внешней двери
расположен рычаг для ее открытия/закры­
Рычаг для открытия
тия. В закрытом состоянии обеспечивается
внешней двери
установка навесного замка.
В открытом состоянии внешняя дверь
имеет фиксатор, который препятствует ее
закрытию. На внешней стороне внутрен­
ней двери расположена панель управления.
При открытии появляется доступ к вну­
тренним элементам шкафа управления.
Чтобы открыть внутреннюю дверь, надо
Рис. 3.5. Шкаф управления с закрытой
отвернуть два невыпадающих винта.
внешней дверцей
Невыпадающие винты
Панель управления
Автоматические
выключатели
Невыпадающие винты
Рис. 3.6. Шкаф управления. Внутрення дверь. Вид снаружи
TER_RecDoc_UG_2. Версия 3.1
Раздел 3
19

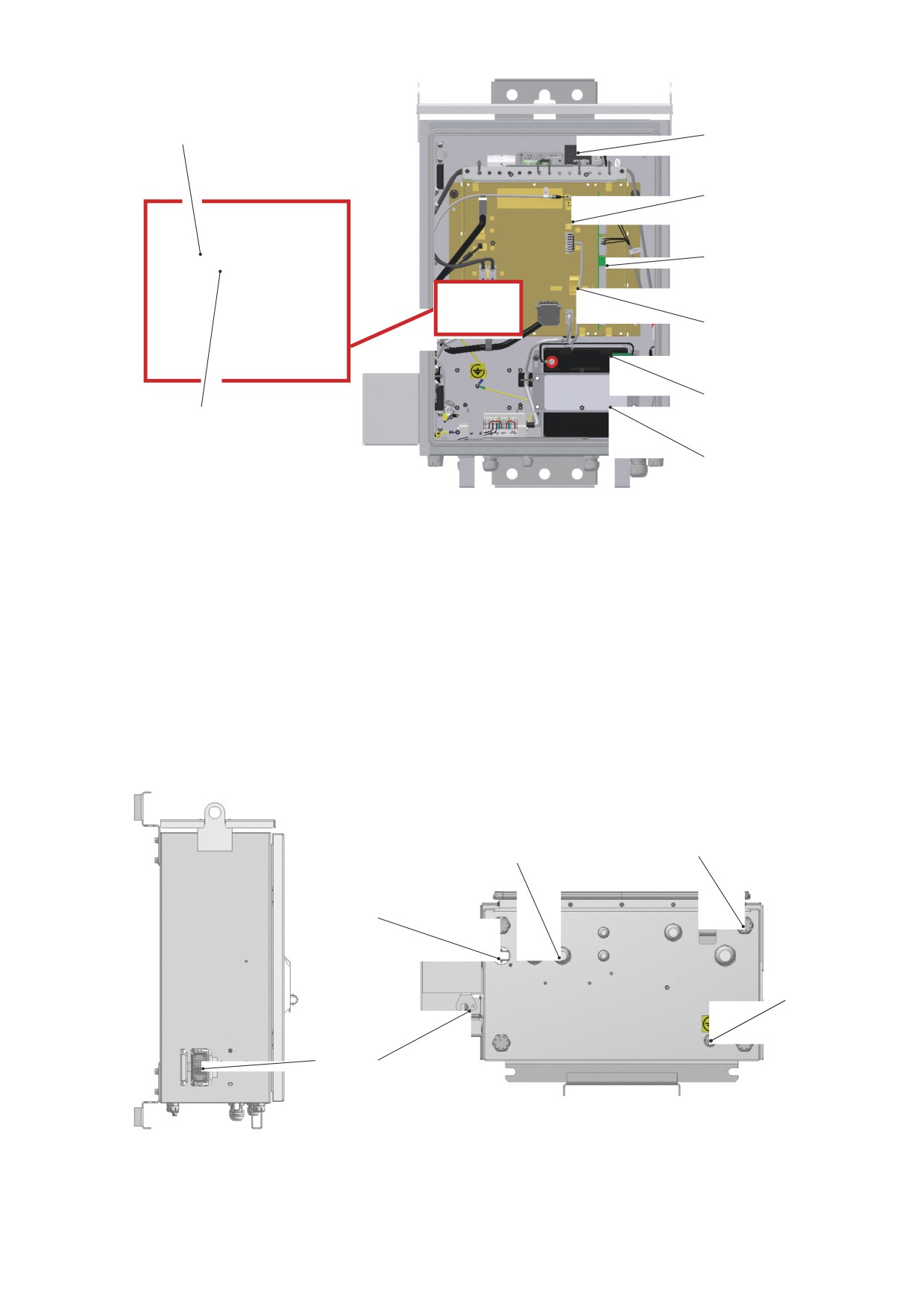

Разъем «6»
Место для установки
для подключения
дополнительного
модема SCADA
оборудования
Блок управления
Модуль дискретных
входов/выходов
Автоматический
выключатель АКБ
Термостат
Разъем «5»
для подключения
модема TELARM
Аккумуляторная бата-
рея (АКБ)
Рис. 3.7. Шкаф управленияю с роутером и УКВ приемопередатчиком
Подключение роутера осуществляется через:
``
разъем «5» для передачи данных в TELARM;
``
разъем «6» для передачи данных в SCADA.
В донной части шкаф управления имеет разъемы для подключения внешних цепей
и отверстие для слива конденсата.
Гермоввод для
кабелей (6 шт.)
Слив конденсата
Bluetooth
модуль
Шпилька
заземления
Разъем
Harting
Рис. 3.8. Вид снизу и слева сбоку на шкаф управления
20

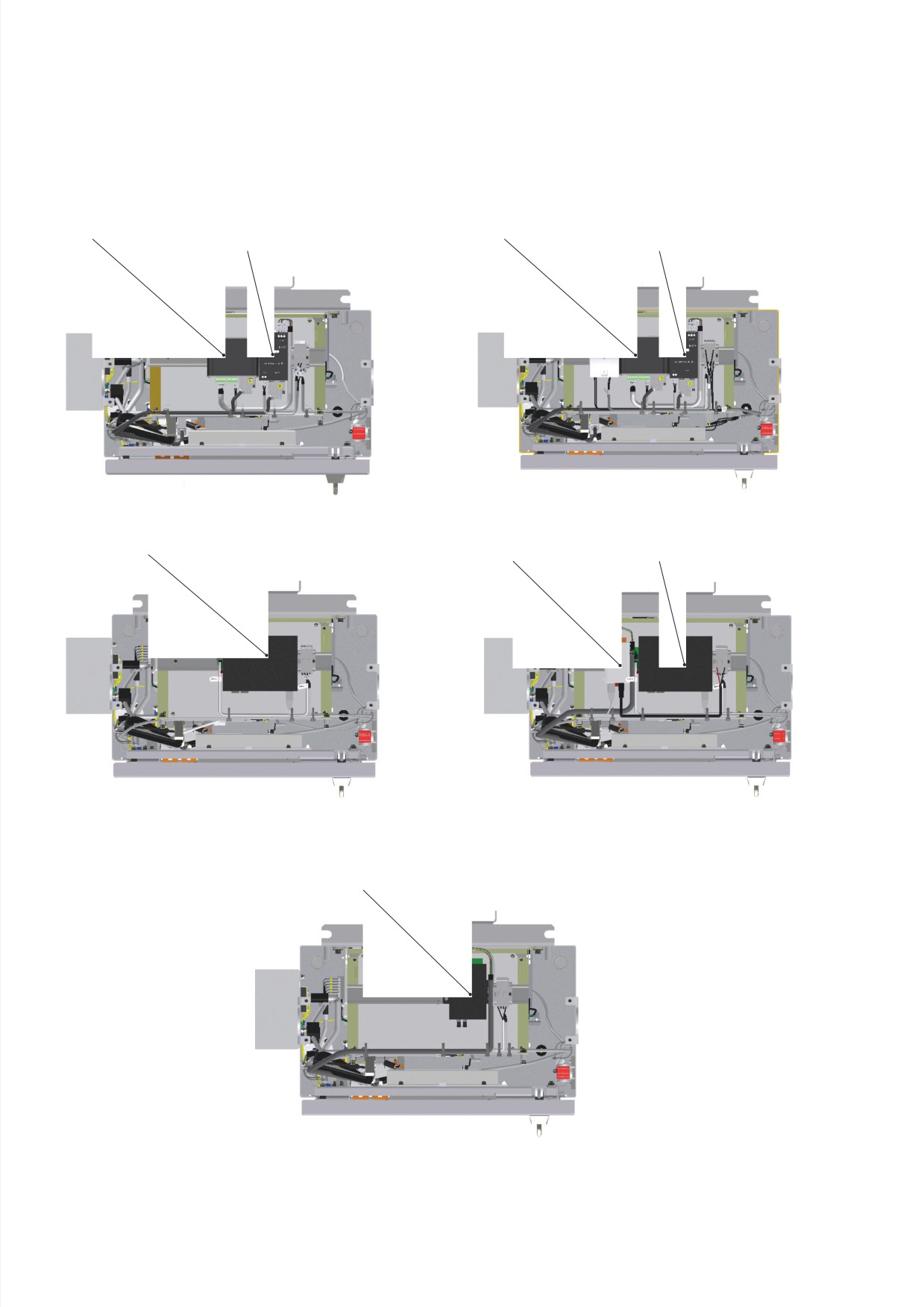

В шкаф управления может быть установлено дополнительное оборудование. Перечень
дополнительного оборудования определяют параметры Par4 и Par5. Примеры установки
дополнительного оборудования показаны на рис. 3.9.
RS 232/485 преобразователь
RS 232/485 преобразователь
3G роутер
(для подключения роутера
3G роутер
(для подключения роутера
к разъему 6)
к разъему 6)
Ethernet/ВОЛС
Преобразователь
Ethernet/ВОЛС
преобразователь
Modbus RTU/Modbus TCP
преобразователь
Преобразователь
RS232/Ethernet
Рис. 3.9. Исполнения шкафа управления
TER_RecDoc_UG_2. Версия 3.1
Раздел 3
21
3.3.1.3 Соединительное устройство
Соединительное устройство (СУ) представ­
ляет собой гофрированную металлическую
трубку, внутри которой располагаются кон­
трольные кабели. Длина соединительного
устройства - 6 м.
3.3.2 Принцип действия
Рис. 3.10. Соединительное устройство
3.3.2.1 Отключение
Оперативное отключение
Оперативное отключение реклоузера можно выполнить различными способами в зави­
симости от режима его работы:
``
из шкафа управления, стоя в непосредственной близости от реклоузера — местный
режим управления;
``
удаленно, командой диспетчера — режим телеуправления.
Отключение от защит и автоматики
Встроенная система измерения коммутационного модуля непрерывно контролирует
параметры сети. Измеренные значения параметров по соединительному устройству пе­
редаются в шкаф управления. В случае обнаружения аварии шкаф управления подает ко­
манду на отключение коммутационного модуля. Время подачи команды на отключение
определяется уставками защиты по току (IС.З) и по времени, а также параметрами аварии.
Механическое (ручное) отключение
Механическое отключение выполняется оперативной штангой. Чтобы произвести меха­
ническое отключение коммутационного модуля, кольцо ручного отключения необходимо
потянуть вниз до упора.
Для того чтобы разрешить включение коммутационного модуля, кольцо ручного отклю­
чения необходимо перевести вверх.
3.3.2.2 Включение
Оперативное включение
Оперативное включение реклоузера можно выполнить различными способами в зависи­
мости от режима его работы:
``
из шкафа управления, стоя в непосредственной близости от реклоузера — местный
режим управления;
``
удаленно, командой диспетчера — режим телеуправления.
22
Включение от автоматики
Если в уставках введено АПВ, то автоматическое повторное включение коммутационного
модуля, отключенного от защит, произойдет через заданную выдержку времени согласно
уставкам АПВ.
Если в проекте задействован АВР, то автоматическое включение коммутационного мо­
дуля, находящегося в «горячем» резерве, произойдет через заданную выдержку времени
согласно уставкам АВР.
3.4 МАРКИРОВКА И ПЛОМБИРОВАНИЕ
3.4.1 Маркировка

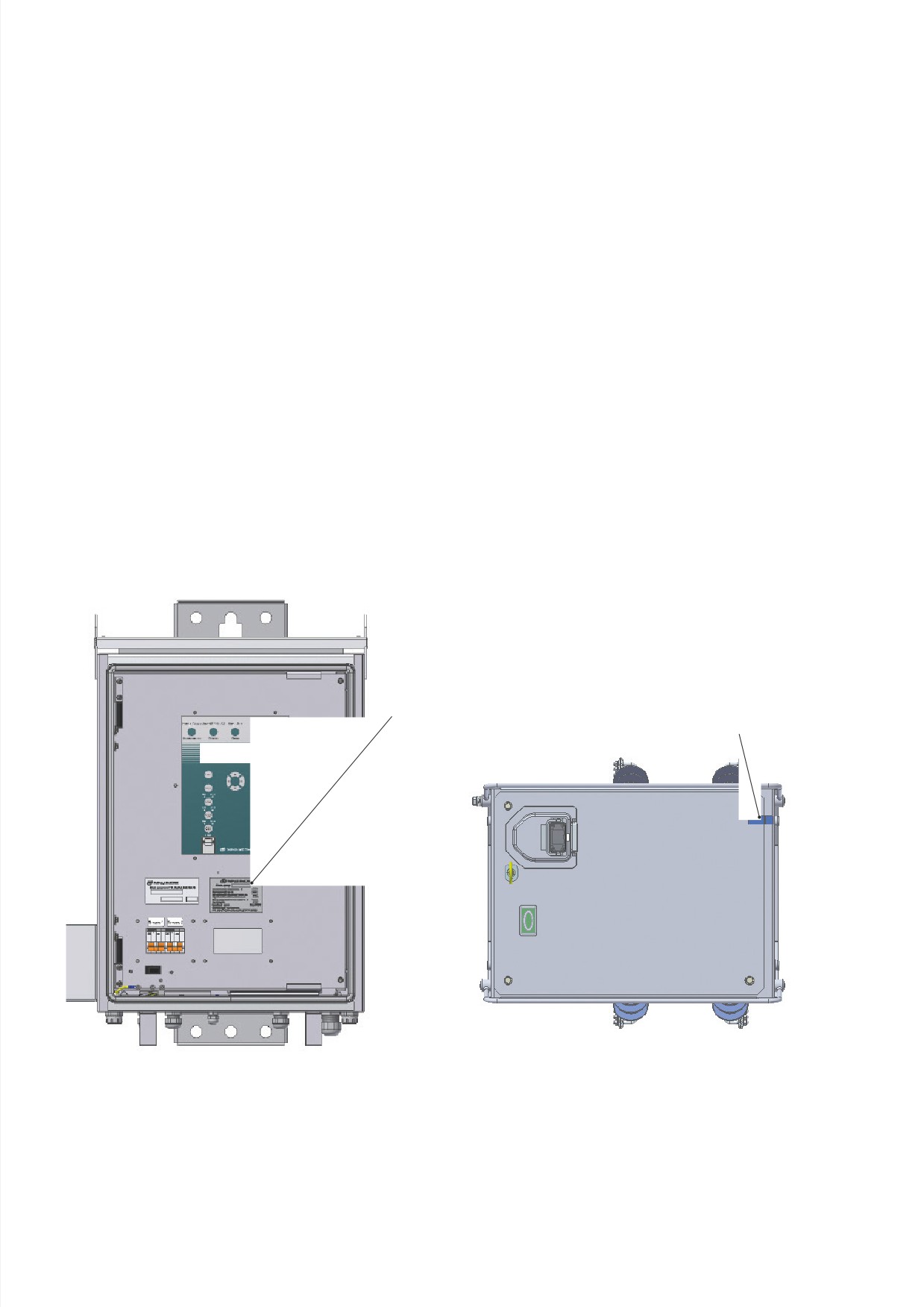

Наклейка с наименованием продукта, указанием основных параметров, годом изготовле­
ния и серийным номером расположена на внутренней дверце шкафа управления
3.4.2 Пломбирование
3.4.2.1 Коммутационный модуль
Коммутационный модуль пломбируется двумя пластиковыми наклейками в месте сты­
ковки корпуса коммутационного модуля с дном шкафа управления.
Наклейка
с информационными
параметрами
q
Рис. 3.12. Место пломбирования
Рис. 3.11. Маркировка
коммутационного модуля
TER_RecDoc_UG_2. Версия 3.1
Раздел 3
23

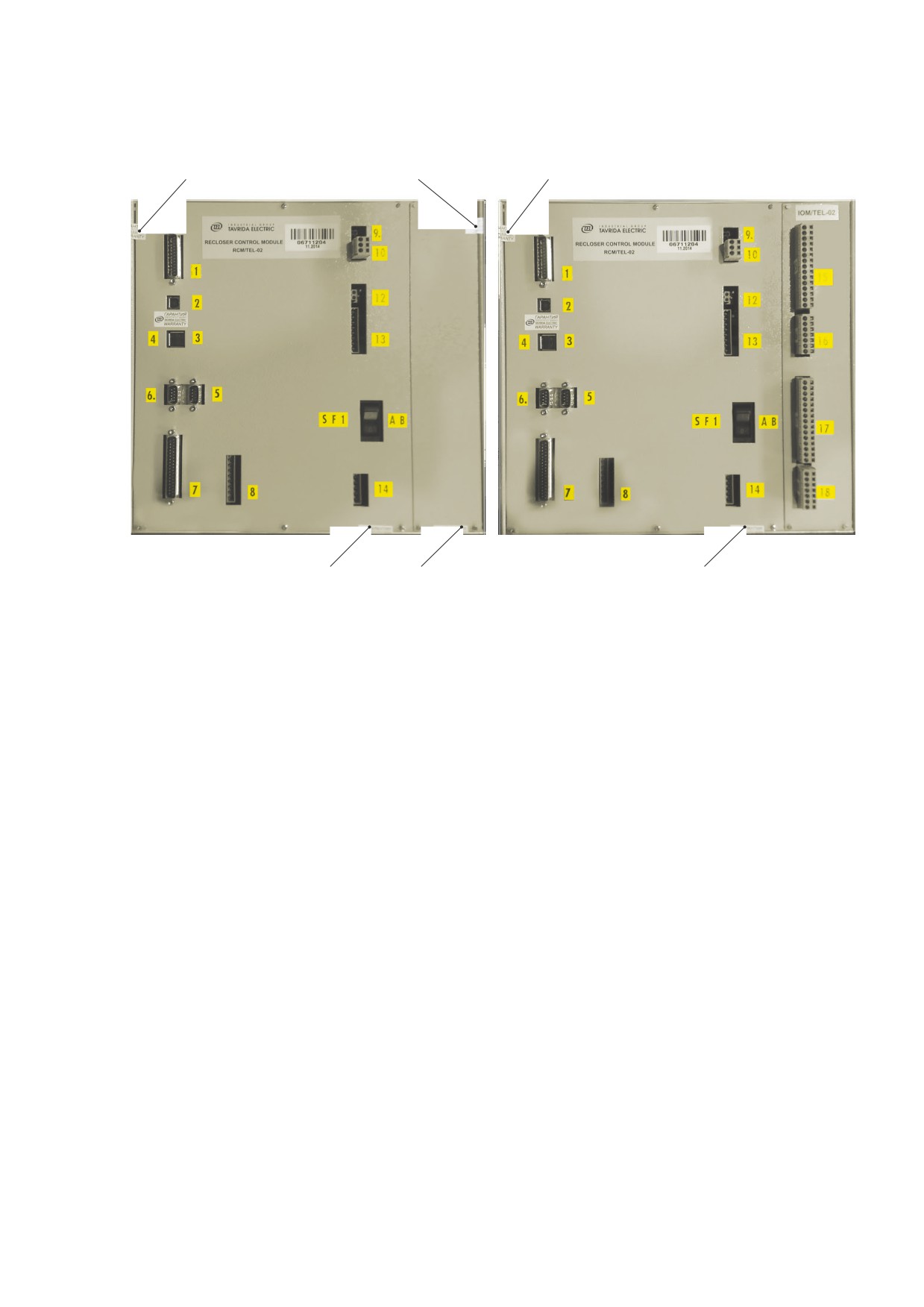

3.4.2.2 Блок управления
Блок управления, входящий в шкаф управления, пломбируется наклейками.
q
r
q
w
e
w
Рис. 3.12. Места пломбирования блока управления
24
4 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
4.1 ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ
4.1.1 Общие сведения
Работа с реклоузером может выполняться в местном и дистанционном режиме.
В режиме местного управления доступны интерфейсы:
``
панель управления;
``
TELARM Basic,
а также механическое отключение.
В режиме дистанционного управления доступны интерфейсы:
``
модуль дискретных входов/выходов;
``
SCADA.
ВНИМАНИЕ!
Команда «Отключить» выполняется по любому интерфейсу независимо
от выставленного режима управления.
4.1.2 Панель управления
Панель управления предназначена для управления и снятия показаний в местном режиме
работы.
На панели управления расположены:
``
индикаторы состояния коммутационного модуля, защит;
``
клавиши навигации по меню;
``
кнопки ввода/вывода защит;
``
разъем для подключения кабеля USB.
TER_RecDoc_UG_2. Версия 3.1
Раздел 3, 4
25

















содержание      ..      1       2         ..



//////////////////////////////////////////
