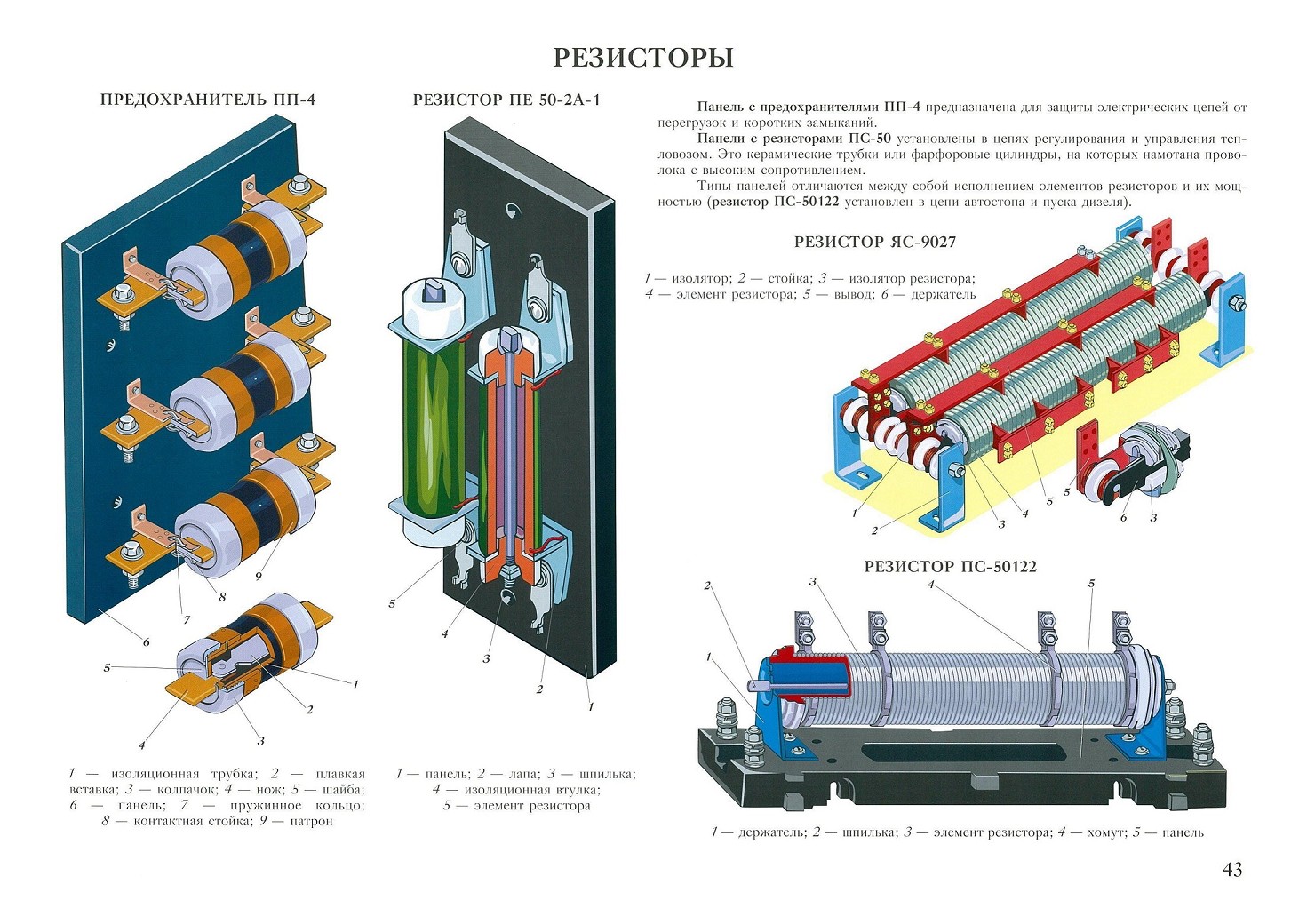

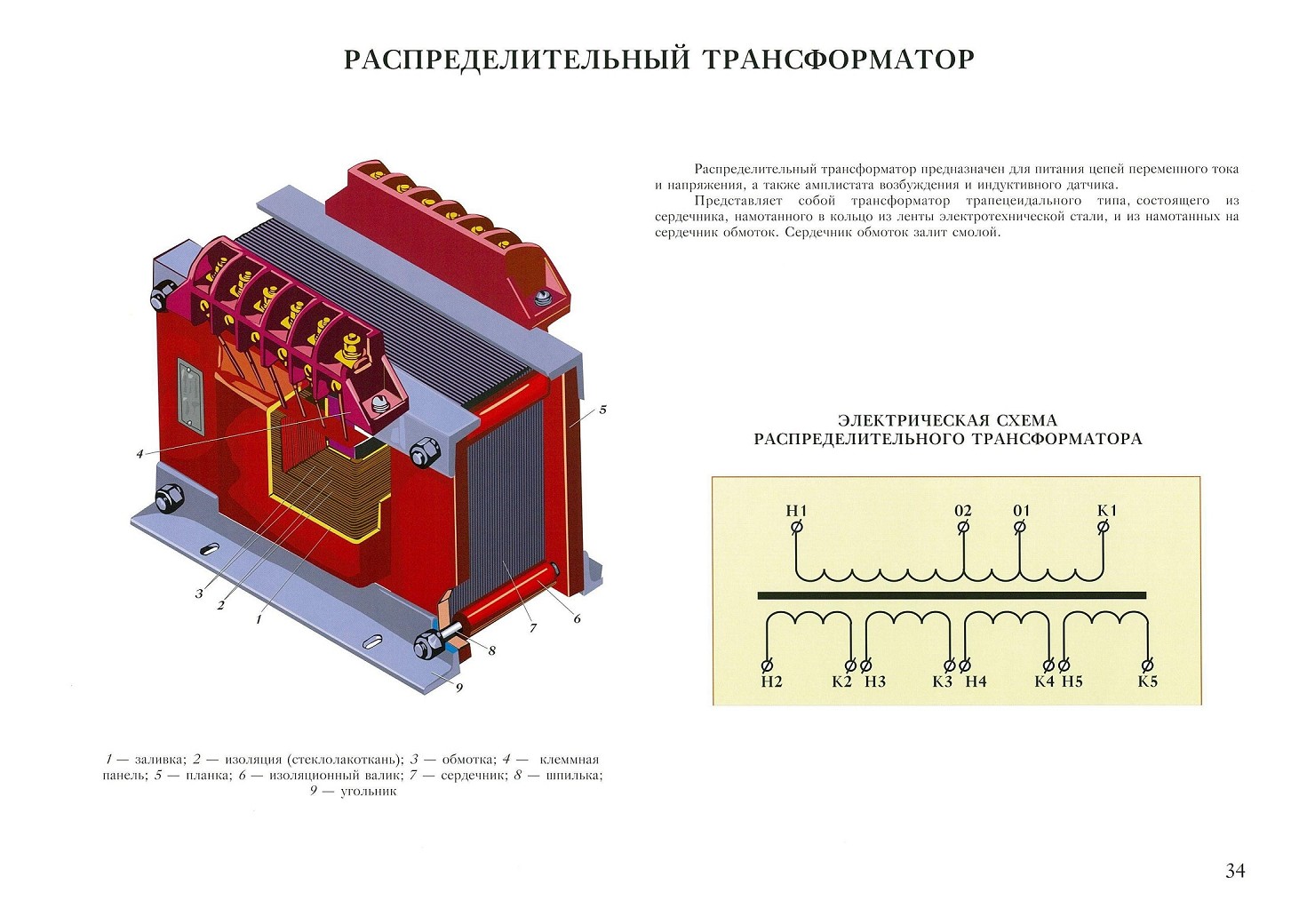

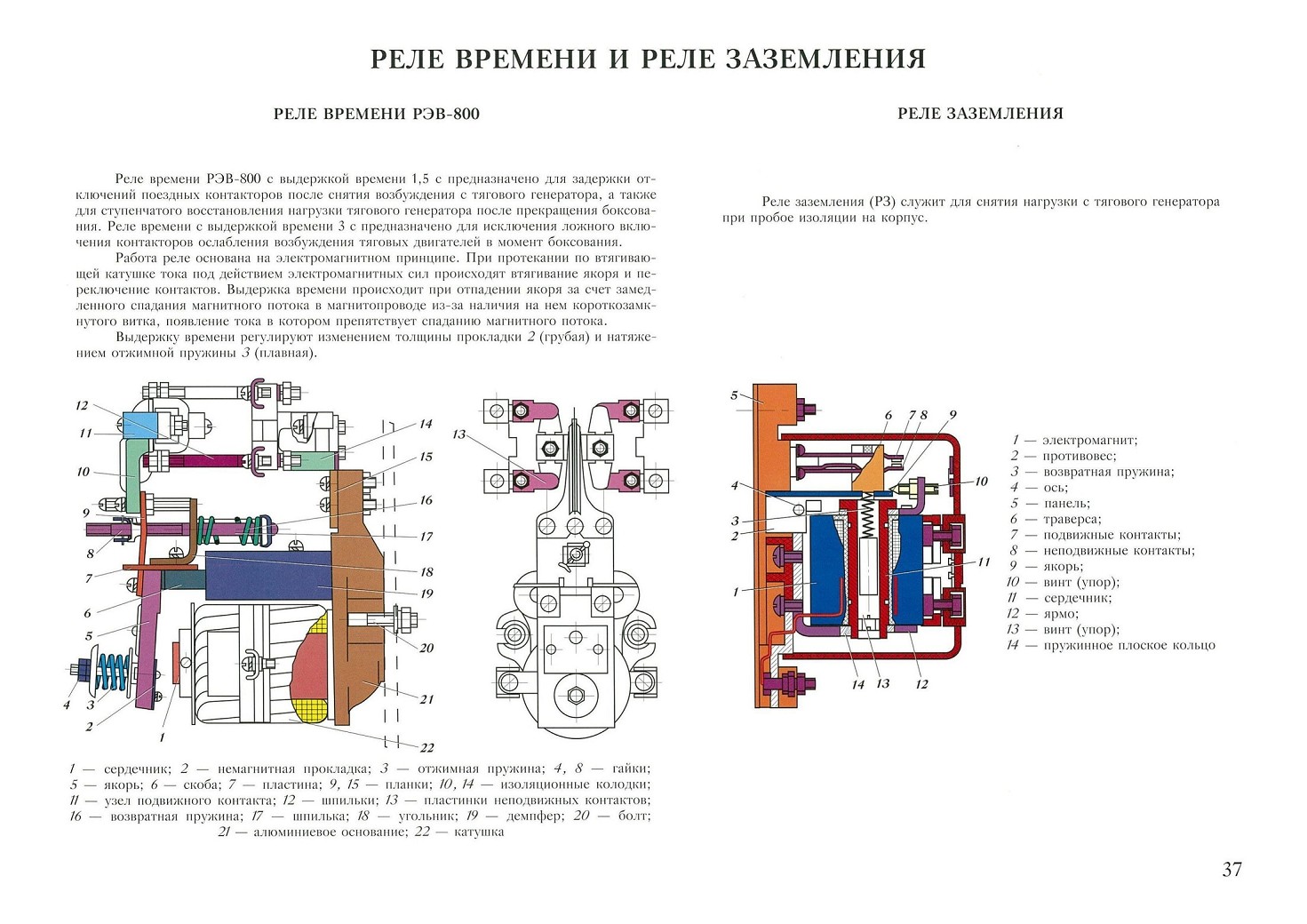

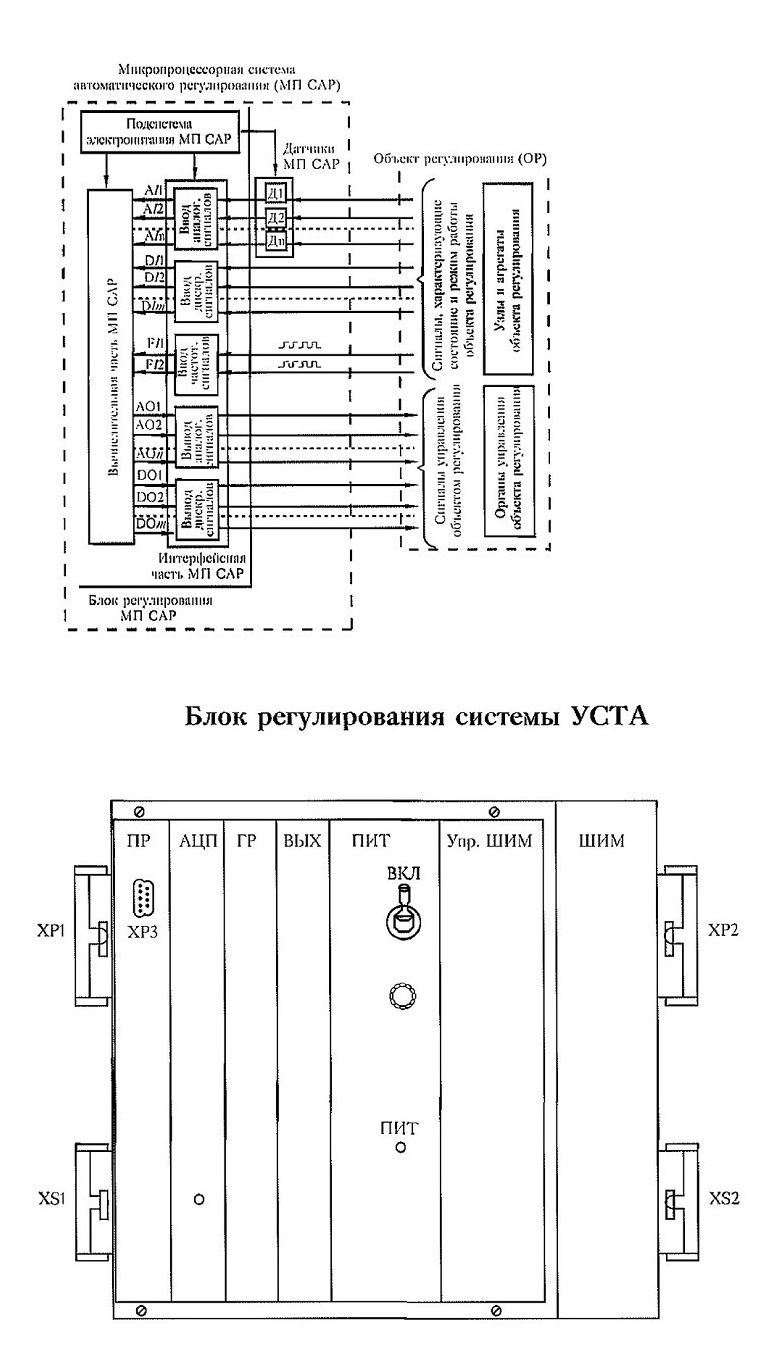

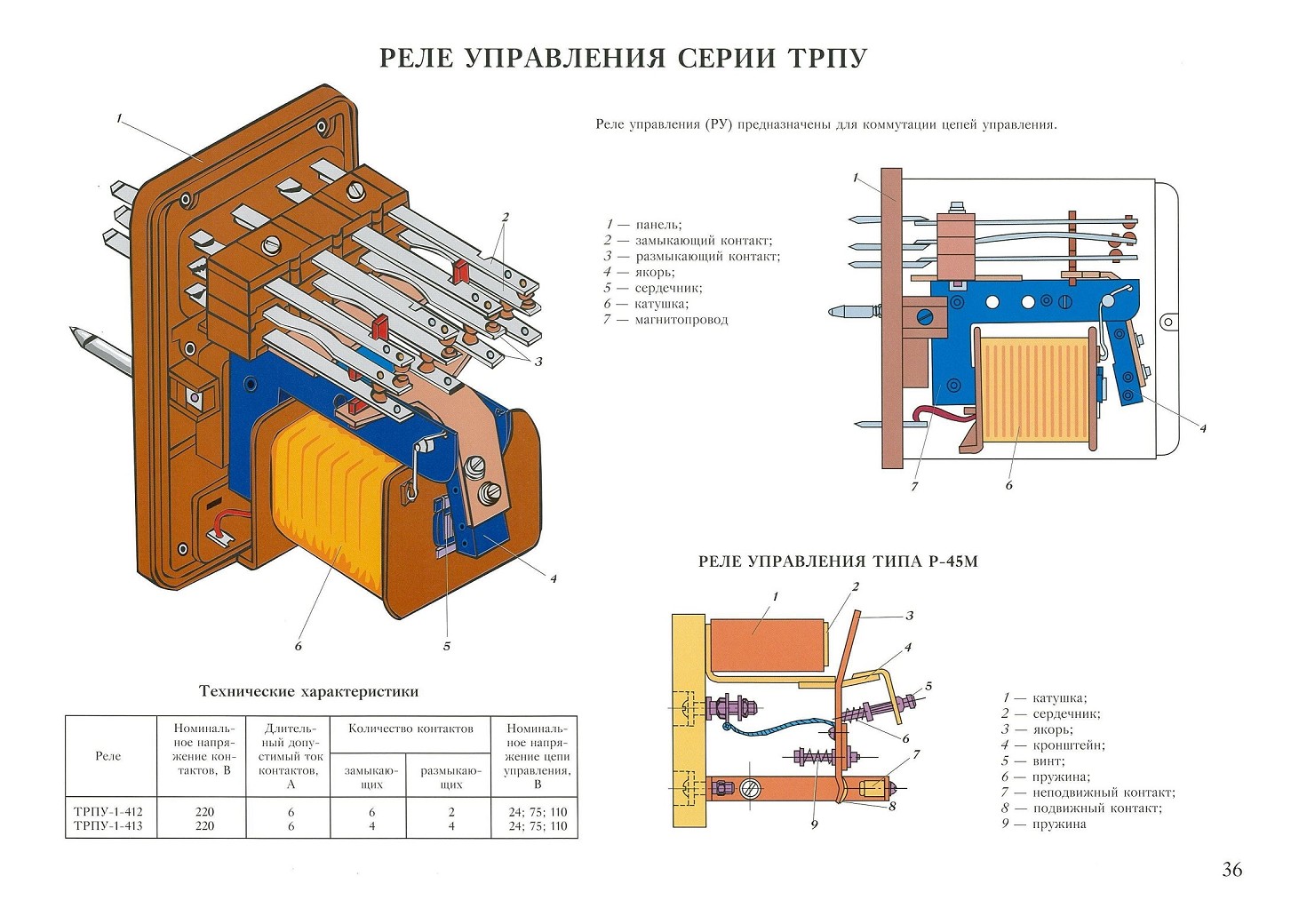

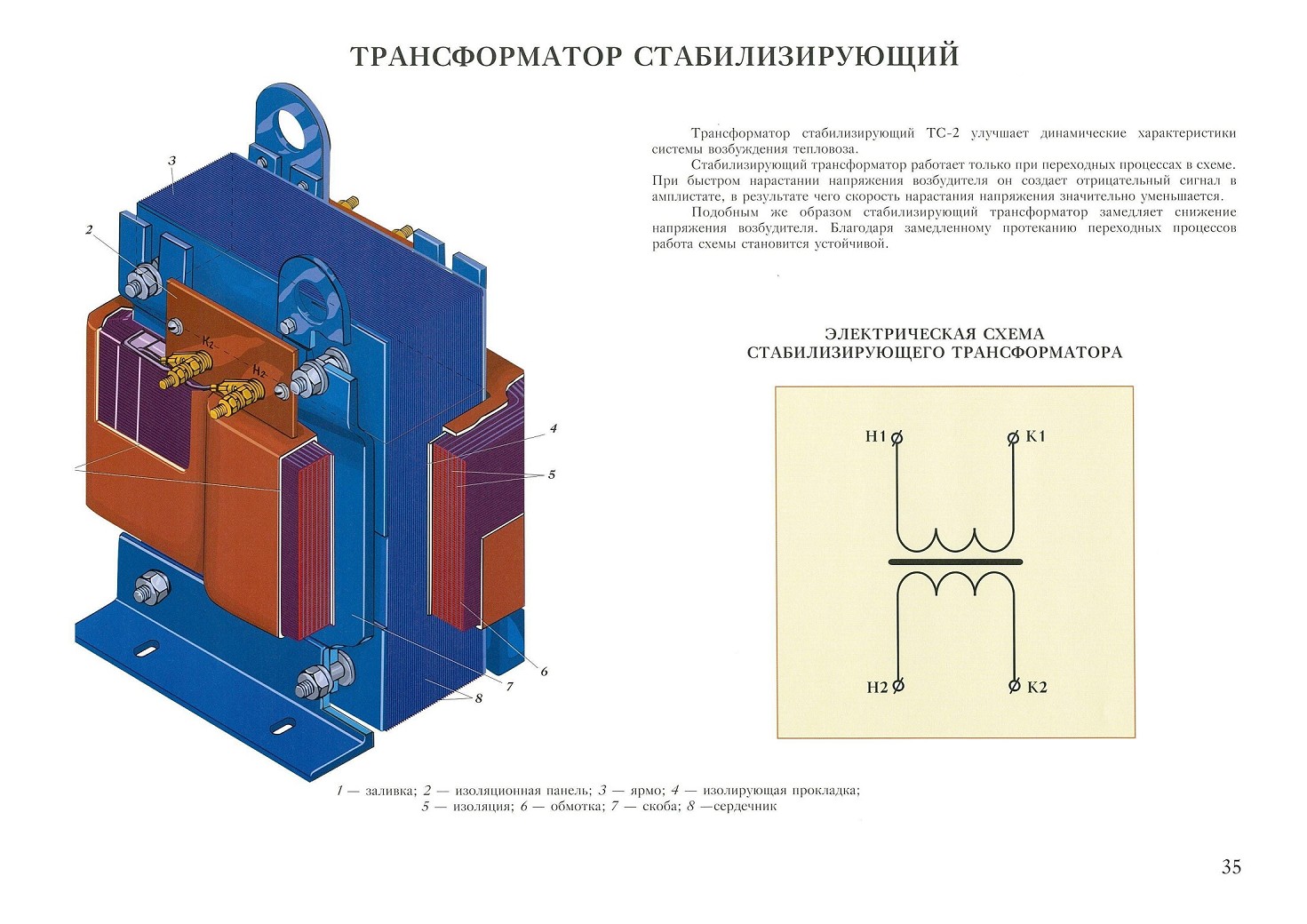

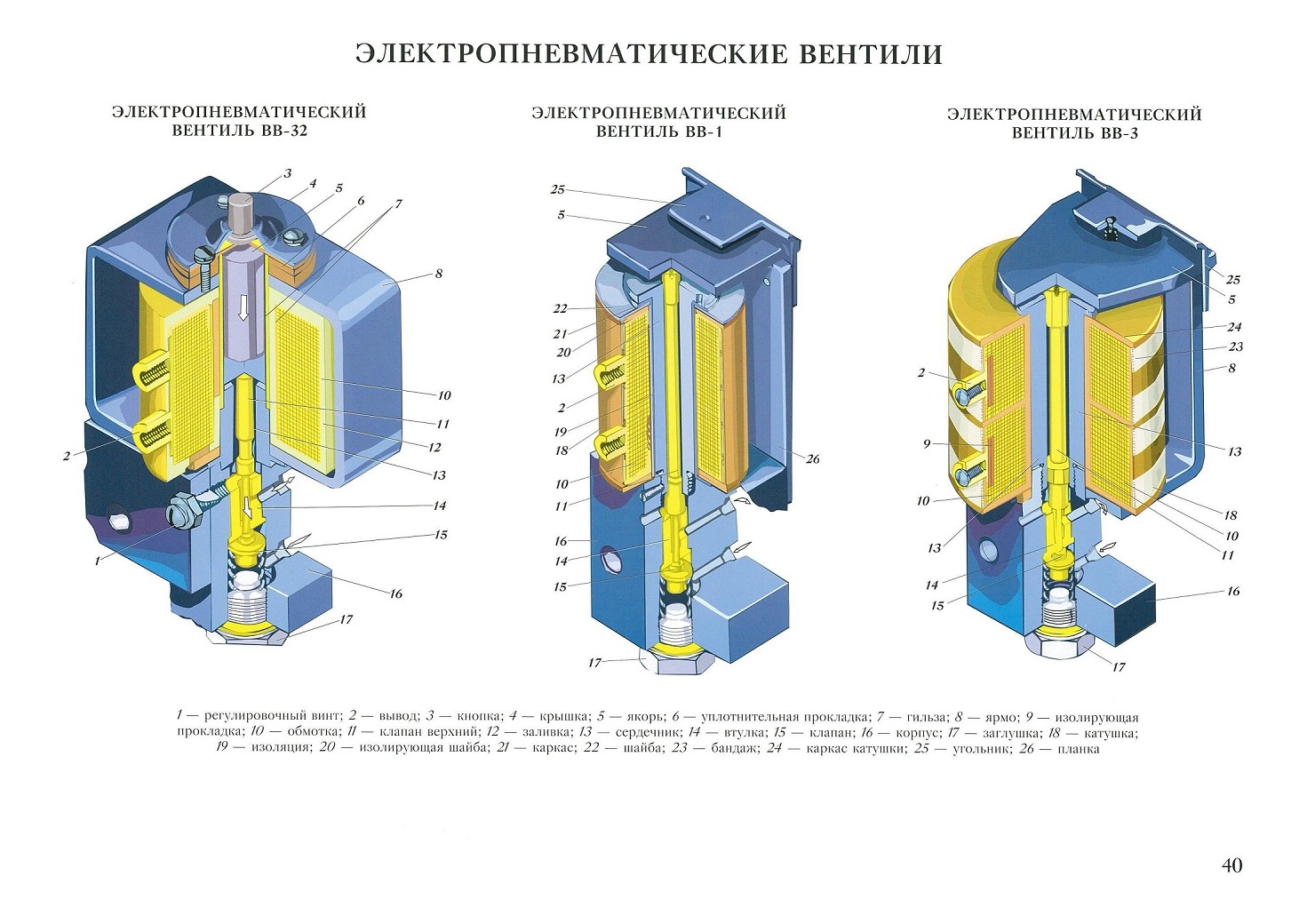

Тепловоз типа ТЭ10М. Электрическое оборудование (2006 год) - часть 3

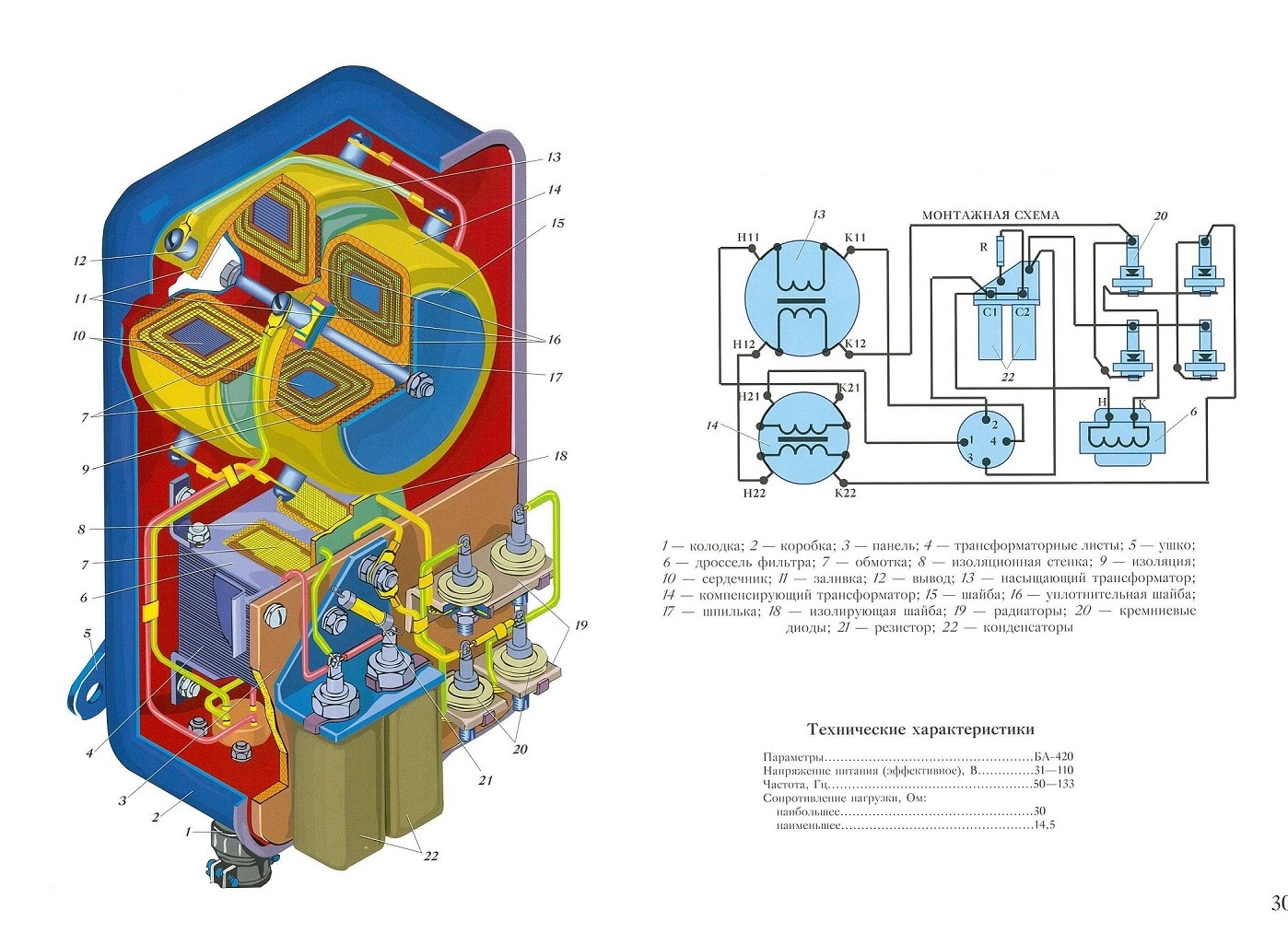

ТАХОМЕТРИЧЕСКИЙ БЛОК БА-420

Блок тахометрический получает и подает в задающую обмотку амплистата возбуждения сигнал, пропорциональный частоте вращения вала дизеля (частота синхронного подвозбудителя), чем обеспечивается величина установки уровня его мощности.

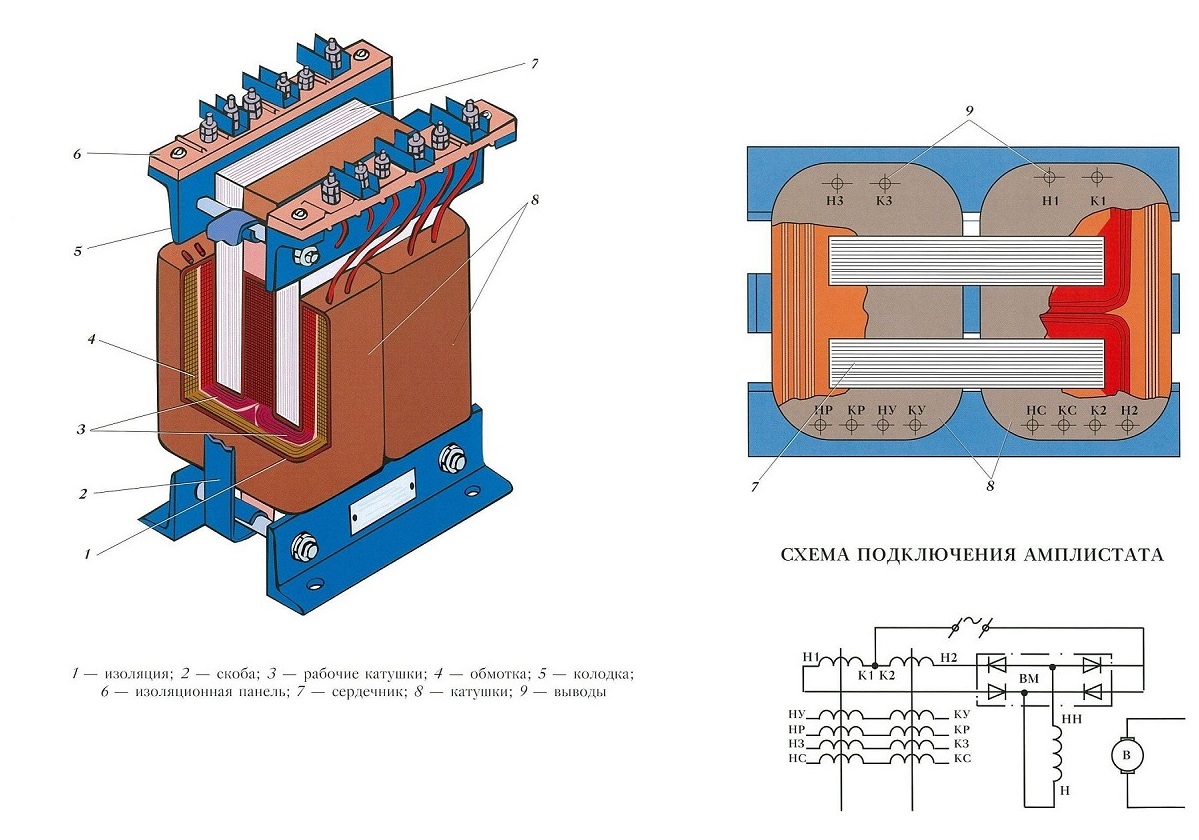

АМПЛИСТАТ ВОЗБУЖДЕНИЯ
Амплистат возбуждения обеспечивает создание внешней характеристики главного генератора в зависимости от позиции контроллера машиниста, скорости вращения коленчатого вала дизеля, тока и напряжения главного генератора, ограничивая максимальные значения его тока и напряжения.

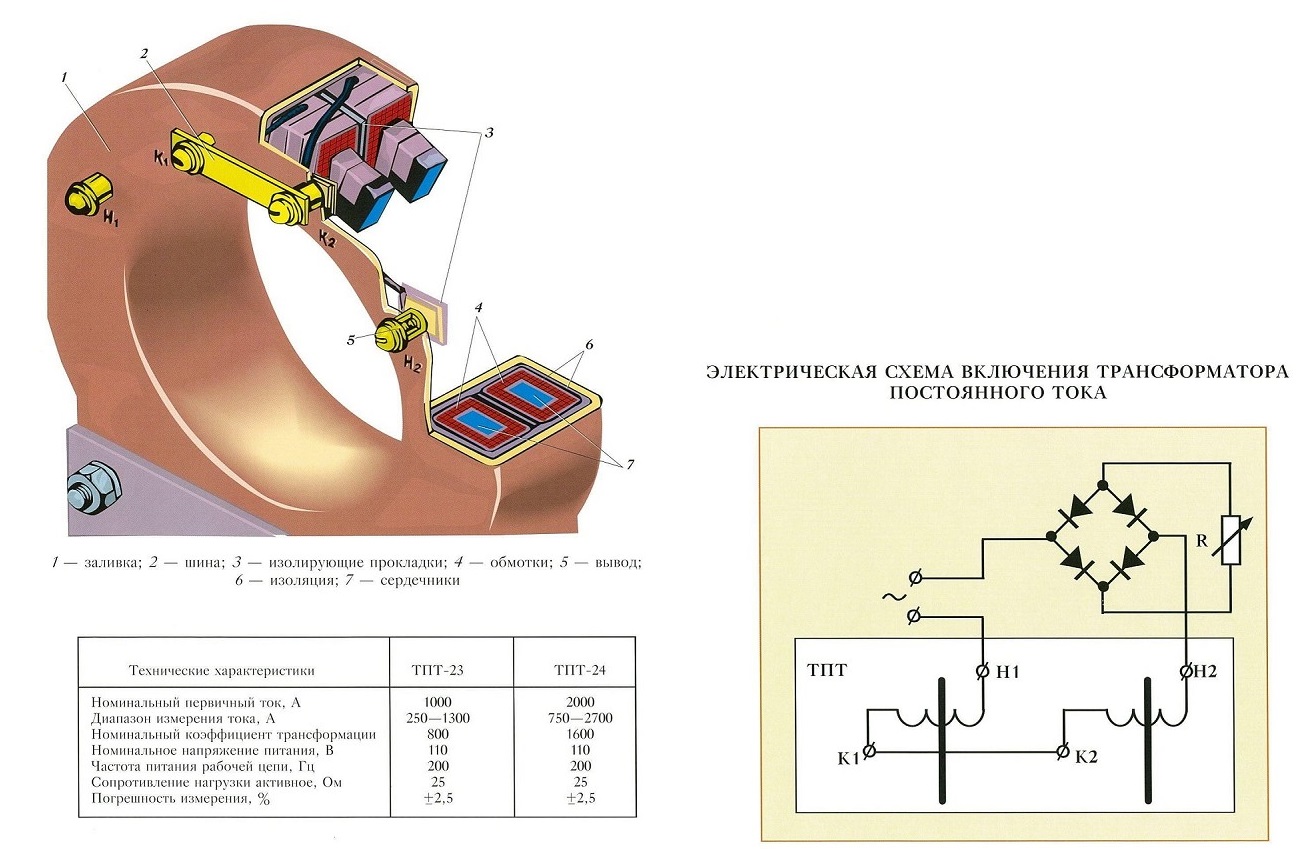

ТРАНСФОРМАТОР ПОСТОЯННОГО ТОКА

ТРАНСФОРМАТОР ПОСТОЯННОГО НАПРЯЖЕНИЯ

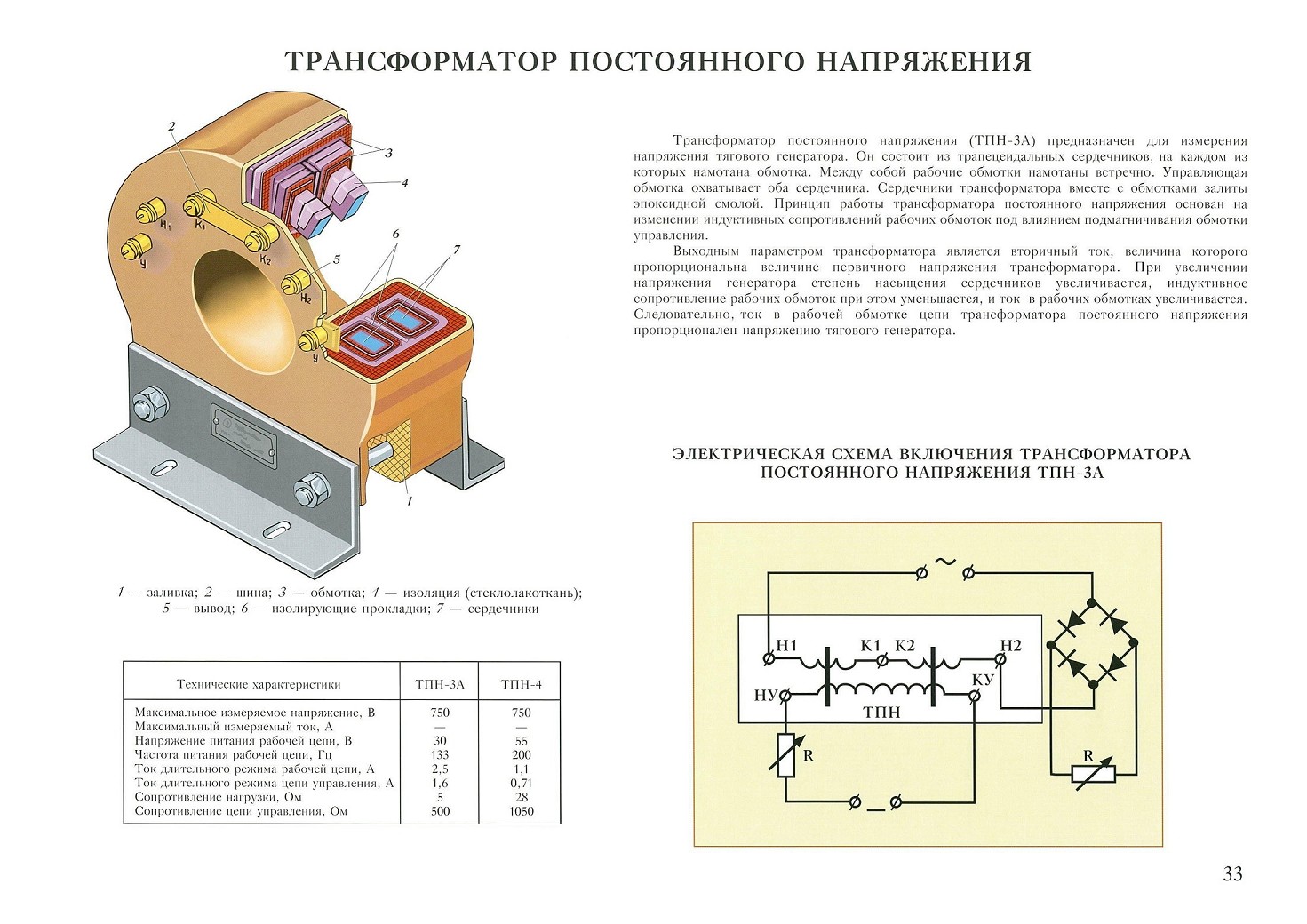

Трансформатор постоянного напряжения (ТПН-ЗА) предназначен для измерения напряжения тягового генератора. Он состоит из трапецеидальных сердечников, на каждом из которых намотана обмотка. Между собой рабочие обмотки намотаны встречно. Управляющая обмотка охватывает оба сердечника. Сердечники трансформатора вместе с обмотками залиты эпоксидной смолой. Принцип работы трансформатора постоянного напряжения основан па изменении индуктивных сопротивлений рабочих обмоток под влиянием подмагничивания обмотки управления.

Выходным параметром трансформатора является вторичный ток, величина которого пропорциональна величине первичного напряжения трансформатора. При увеличении напряжения генератора степень насыщения сердечников увеличивается, индуктивное сопротивление рабочих обмоток при этом уменьшается, и ток в рабочих обмотках увеличивается. Следовательно, ток в рабочей обмотке цепи трансформатора постоянного напряжения пропорционален напряжению тягового генератора.
