FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU

B. ALARMLAR

B-63874TR/05

Alarm

Açıklama

16i

30i

Gerekli bağımsız değişkenler otomatik çalışma parça işleme komutu veya 4 haneli

Sebep

3016

3516

G komutları ile girilmedi.

İşlem

Örneğin gerekli bağımsız değişkenleri ekleyerek parça işleme programını değiştirin.

Sebep

Parametre ayarı geçersizdir.

3025

3525

İşlem

Parametre ayarını kontrol edin.

Sebep

Parça işleme tipi özelliği geçersizdir.

3030

3530

İşlem

Uygun parça işleme tipini belirtmek için parça işleme programını değiştirin.

Sebep

Geri dönüş modu geçersizdir.

3031

3531

İşlem

Uygun geri dönüş modunu belirtmek için parça işleme programını değiştirin.

Sebep

I noktası koordinatı özelliği geçersizdir.

3032

3532

İşlem

Uygun I noktası koordinatı özelliğini belirtmek için parça işleme programını değiştirin.

Sebep

Aynı yerde kalma zamanı özelliği geçersizdir.

3033

3533

Örneğin, aynı yerde kalma zamanı olarak negatif bir değer girilebilir. Uygun aynı yerde

İşlem

kalma zamanını belirtmek için parça işleme programını değiştirin.

Sebep

Aşım özelliği geçersizdir.

3034

3534

Örneğin, aşım olarak negatif bir değer girilebilir. Uygun aşım belirtmek için parça işleme

İşlem

programını değiştirin.

Sebep

Vida kılavuzu özelliği geçersizdir.

3035

3535

Örneğin, vida kılavuzu olarak negatif bir değer girilebilir. Uygun vida kılavuzunu belirtmek

İşlem

için parça işleme programını değiştirin.

Sebep

Kaydırma özelliği geçersizdir.

3036

3536

Örneğin, kaydırma olarak negatif bir değer girilebilir. Uygun kaydırma belirtmek için parça

İşlem

işleme programını değiştirin.

Sebep

Kesme yöntemi özelliği geçersizdir.

3037

3537

Diş çekme ya da diğer kesme yöntemleri olarak belirtilmeyen bir değer girildi. Uygun bir

İşlem

kesme yöntemi belirtmek için parça işleme programını değiştirin.

Sebep

Kesme yönü özelliği geçersizdir.

3038

3538

Tornalama ya da diğer kesme yönleri olarak belirtilmeyen bir değer girildi. Uygun bir kesme

İşlem

yönünü belirtmek için parça işleme programını değiştirin.

Sebep

Kesme yönü özelliği geçersizdir.

3039

3539

Tornalama ya da diğer kesme yönleri olarak belirtilmeyen bir değer girildi. Uygun bir kesme

İşlem

yönünü belirtmek için parça işleme programını değiştirin.

Sebep

Hareket yöntemi özelliği geçersizdir.

3040

3540

Yüz açma ya da diğer hareket etme yöntemleri olarak belirtilmeyen bir değer girildi. Uygun

İşlem

bir hareket yöntemi belirtmek için parça işleme programını değiştirin.

Sebep

Pah kırma miktarı özelliği geçersizdir.

3041

3541

Pah kırma ya da diğer pah kırma miktarları olarak belirtilmeyen bir değer girildi, örn. negatif

İşlem

bir değer. Uygun pah kırma belirtmek için parça işleme programını değiştirin.

Sebep

Atma miktarı özelliği geçersizdir.

3042

3542

Pah kırma ya da diğer yüz atma miktarları olarak belirtilmeyen bir değer girildi, örn. negatif

İşlem

bir değer. Uygun atma belirtmek için parça işleme programını değiştirin.

Sebep

Fazla kalınlık özelliği geçersizdir.

3043

3543

Cepte işleme ya da fazla kalınlık olarak belirtilmeyen bir değer girildi, örn. negatif bir değer.

İşlem

Uygun fazla kalınlık belirtmek için parça işleme programını değiştirin.

Sebep

Freze çakısı yarıçapı geçersizdir.

3044

3544

Freze çakısı yarıçapı olarak belirtilmeyen bir değer girildi, örn. negatif bir değer. Uygun bir

İşlem

freze çakısı yarıçapı belirtmek için parça işleme programını değiştirin.

Sebep

Kesme derinliği geçersizdir.

3045

3545

Kesme derinliği olarak belirtilmeyen bir değer girildi, örn. negatif bir değer. Uygun bir kesme

İşlem

derinliği belirtmek için parça işleme programını değiştirin.

- 820 -

B-63874TR/05

B. ALARMLAR

Alarm

Açıklama

16i

30i

Sebep

Kesme açısı geçersizdir.

3046

3546

Kesme açısı olarak belirtilmeyen bir değer girildi. Uygun bir kesme açısı belirtmek için parça

İşlem

işleme programını değiştirin.

Sebep

Kesme açısı geçersizdir.

3047

3547

Cepte işleme ya da diğer kesme açıları olarak belirtilmeyen bir değer girildi. Uygun bir kesme

İşlem

açısı belirtmek için parça işleme programını değiştirin.

Sebep

Temizleme geçersizdir.

3048

3548

Temizleme olarak belirtilmeyen bir değer girildi, örn. negatif bir değer. Uygun bir temizleme

İşlem

belirtmek için parça işleme programını değiştirin.

Sebep

Son işlem toleransı geçersizdir.

3049

3549

Son işlem toleransı olarak belirtilmeyen bir değer girildi, örn. negatif bir değer. Uygun bir son

İşlem

işlem toleransı belirtmek için parça işleme programını değiştirin.

Sebep

Besleme hızı geçersizdir.

3050

3550

Besleme hızı olarak belirtilmeyen bir değer girildi, örn. sıfır. Uygun bir besleme hızı belirtmek

İşlem

için parça işleme programını değiştirin.

Sebep

Son işlem seçeneklerinin numarası geçersizdir.

3051

3551

Diş çekme ya da diğer son işlem seçenekleri olarak belirtilmeyen bir değer girildi, örneğin 0.

İşlem

Uygun bir son işlem seçenekleri numarası belirtmek için parça işleme programını değiştirin.

Sebep

Yaklaşım özelliği geçersizdir.

3052

3552

Çevreleme ya da diğer yaklaşımlar olarak belirtilmeyen bir değer girildi. Uygun bir yaklaşım

İşlem

belirtmek için parça işleme programını değiştirin.

Sebep

Uzaklaşma özelliği geçersizdir.

3053

3553

Çevreleme ya da diğer uzaklaşmalar olarak belirtilmeyen bir değer girildi. Uygun bir

İşlem

uzaklaşma belirtmek için parça işleme programını değiştirin.

Sebep

Telafi numarası geçersizdir.

3054

3554

Çevre son işlem ya da diğer telafi numaraları olarak belirtilmeyen bir değer girildi. Uygun bir

İşlem

telafi numarası belirtmek için parça işleme programını değiştirin.

Sebep

Takım ucu yarıçapı geçersizdir.

3055

3555

Tornalama ya da diğer takım ucu yarıçapı olarak belirtilmeyen bir değer girildi. Uygun bir

İşlem

takım ucu yarıçapı belirtmek için parça işleme programını değiştirin.

Sebep

Kesme kenarı açısı/takım açısı geçersizdir.

3056

3556

Tornalama ya da diğer kesme kenarı açıları olarak belirtilmeyen bir değer girildi. Uygun

İşlem

değer belirtmek için parça işleme programını değiştirin.

Sebep

Sanal takım ucu konumu geçersizdir.

3057

3557

Tornalama ya da diğer sanal takım ucu konumları olarak belirtilmeyen bir değer girildi.

İşlem

Uygun sanal takım ucu konumu belirtmek için parça işleme programını değiştirin.

Sebep

Kesme derinliği değişim oranı geçersizdir.

3058

3558

Tornalama ya da diğer kesme derinliği değişim oranları olarak belirtilmeyen bir değer girildi.

İşlem

Uygun değer belirtmek için parça işleme programını değiştirin.

Sebep

Dönüş temizliği geçersizdir.

3059

3559

Tornalama ya da diğer dönüş temizlikleri olarak belirtilmeyen bir değer girildi. Uygun değer

İşlem

belirtmek için parça işleme programını değiştirin.

Sebep

Takım genişliği geçersizdir.

3060

3560

Tornalama ve oluk açma ya da diğer takım genişlikleri olarak belirtilmeyen bir değer girildi.

İşlem

Uygun değer belirtmek için parça işleme programını değiştirin.

Sebep

Gagalama geçersizdir.

3061

3561

Tornalama ve oluk açma ya da diğer gagalamalar olarak belirtilmeyen bir değer girildi.

İşlem

Uygun değer belirtmek için parça işleme programını değiştirin.

Sebep

İlk besleme devre dışı bırakma özelliği geçersizdir.

3062

3562

Tornalama ya da diğer ilk besleme devre dışı bırakılmalar olarak belirtilmeyen bir değer

İşlem

girildi. Uygun değer belirtmek için parça işleme programını değiştirin.

- 821 -

B. ALARMLAR

B-63874TR/05

Alarm

Açıklama

16i

30i

Sebep

İş mili hızı geçersizdir.

3063

3563

İş mili hızı olarak belirtilmeyen bir değer girildi, örn. 0. Uygun iş mili hızı belirtmek için parça

İşlem

işleme programını değiştirin.

Sebep

Takım verileri, otomatik çalışmayı yürütmek için yeterli değil.

3064

3564

Ofset penceresindeki takım verilerini veya parça işleme komut satırlarındaki takım koşulunu

İşlem

ayarlayın.

Sebep

Takım tipi, otomatik çalışma tipine uymuyor.

3065

3565

Ofset penceresindeki takım verilerini veya parça işleme programındaki otomatik çalışma

İşlem

tipini değiştirin.

Sebep

Program koordinatı sistem değiştirme fonksiyonu geçersizdir.

3066

3566

Program koordinatı sistem değiştirme fonksiyonu ile ilgili gerekli seçenekler ya da para-

İşlem

metreler ayarlanmayabilir. Bu ayarları doğrulayın.

Sebep

Modal saklanamaz ve geri yüklenemez.

3070

3570

İşlem

Otomatik çalışma yürütülmeden önce G00, G01, G02 veya G03 Komutu.

Sebep

Modal saklanamaz ve geri yüklenemez.

3071

3571

İşlem

Otomatik çalışma yürütülmeden önce G40 Komutu.

Sebep

Modal saklanamaz ve geri yüklenemez.

3072

3572

İşlem

Otomatik çalışma yürütülmeden önce G80 Komutu.

Sebep

Şekil tipi geçersizdir.

3075

3575

Şekil komut satırının şekil tipi olarak belirtilmeyen bir tip seçildi. Uygun bir tip belirtmek için

İşlem

parça işleme programını değiştirin.

Sebep

Referans noktası geçersizdir.

3076

3576

Şekil komut satırının referans noktası olarak belirtilmeyen bir değer girildi. Uygun değer

İşlem

belirtmek için parça işleme programını değiştirin.

Sebep

Yükseklik/derinlik geçersizdir.

3077

3577

Şekil komut satırının yüksekliği/derinliği olarak belirtilmeyen bir değer girildi. Uygun değer

İşlem

belirtmek için parça işleme programını değiştirin.

Sebep

Şekil uzunluğu geçersizdir.

3078

3578

Şekil komut satırının uzunluğu olarak belirtilmeyen bir değer girildi. Uygun değer belirtmek

İşlem

için parça işleme programını değiştirin.

Sebep

Köşe yuvarlatma özelliği geçersizdir.

3079

3579

Şekil komut satırının köşe yuvarlaması olarak belirtilmeyen bir değer girildi. Uygun değer

İşlem

belirtmek için parça işleme programını değiştirin.

Sebep

Şekil açısı özelliği geçersizdir.

3080

3580

Şekil komut satırının açısı olarak belirtilmeyen bir değer girildi. Uygun değer belirtmek için

İşlem

parça işleme programını değiştirin.

Sebep

Oluk genişliği özelliği geçersizdir.

3081

3581

Şekil komut satırının oluk genişliği olarak belirtilmeyen bir değer girildi. Uygun değer

İşlem

belirtmek için parça işleme programını değiştirin.

Sebep

Şekil yarıçapı özelliği geçersizdir.

3082

3582

Şekil komut satırının yay yarıçapı olarak belirtilmeyen bir değer girildi. Uygun değer

İşlem

belirtmek için parça işleme programını değiştirin.

Sebep

Merkezden merkeze olan uzaklık özelliği geçersizdir.

3083

3583

Yol ya da diğer şekillerin merkezden merkeze olan uzaklığı olarak belirtilmeyen bir değer

İşlem

girildi. Uygun değer belirtmek için parça işleme programını değiştirin.

Sebep

Hatve özelliği geçersizdir.

3084

3584

Şekil komut satırının hatve açısı olarak belirtilmeyen bir değer girildi. Uygun değer belirtmek

İşlem

için parça işleme programını değiştirin.

Sebep

Delik/oyuk numaraları özelliği geçersizdir.

3085

3585

Şekil komut satırındaki delik veya olukların numarası olarak belirtilmeyen bir değer girildi.

İşlem

Uygun değer belirtmek için parça işleme programını değiştirin.

3086

3586

Sebep

Koordinat özelliği geçersizdir.

- 822 -

B-63874TR/05

B. ALARMLAR

Alarm

Açıklama

16i

30i

Şekil komut satırının koordinatı olarak belirtilmeyen bir değer girildi. Uygun değer belirtmek

İşlem

için parça işleme programını değiştirin.

Sebep

Oluk derinliği özelliği geçersizdir.

3087

3587

Şekil komut satırının oluk derinliği olarak belirtilmeyen bir değer girildi. Uygun değer

İşlem

belirtmek için parça işleme programını değiştirin.

Sebep

Oluk köşesi özelliği geçersizdir.

3088

3588

Oluk açma için şekil komut satırının köşe yuvarlaması olarak belirtilmeyen bir değer girildi.

İşlem

Uygun değer belirtmek için parça işleme programını değiştirin.

Sebep

Oluk altı özelliği geçersizdir.

3089

3589

Oluk açma için şekil komut satırının oluk altı olarak belirtilmeyen bir değer girildi. Uygun

İşlem

değer belirtmek için parça işleme programını değiştirin.

Sebep

Vida/delik çapı özelliği geçersizdir.

3090

3590

Şekil komut satırındaki vida veya delik çapı olarak belirtilmeyen bir değer girildi. Uygun

İşlem

değer belirtmek için parça işleme programını değiştirin.

Sebep

Vida sayısı özelliği geçersizdir.

3091

3591

Vida açılacak şekil komut satırındaki vida sayısı olarak belirtilmeyen bir değer girildi. Uygun

İşlem

değer belirtmek için parça işleme programını değiştirin.

Sebep

Rasgele şekil kapalı değil.

Yüz açma, cepte işleme veya tornalama için girilen rasgele şekil kapalı değil. Aynı noktayı

3092

3592

İşlem

hem başlangıç hem de bitiş noktası olarak kullanan kapalı bir şekli belirtmek için parça

işleme programını değiştirin.

Sebep

Rasgele bir şeklin tüm şekil öğeleri parça olarak belirtildi.

Tornalama için girilen rasgele bir şeklin tüm şekil öğeleri quot;parts." olarak belirtildi. Geçerli

3093

3593

İşlem

boşluklara karşılık gelen şekil öğelerini "blanks." olarak belirtmek için parça işleme

programını değiştirin.

Sebep

Bitiş yüzü özelliği geçersizdir.

3094

3594

Otomatik çalışma parça işlemenin bitiş yüzü olarak belirtilmeyen bir değer girildi. Uygun

İşlem

değer belirtmek için parça işleme programını değiştirin.

Sebep

Rasgele şekil grup özelliği doğru değildir.

3095

3595

Kullanılan grup özelliğinde örneğin, bölümlü cepte işleme, komut satırı başlatma ya da

İşlem

sonlandırma girilmez. Uygun bir komut satırı girin.

Sebep

Rasgele şekil grup özelliği doğru değildir.

3098

3598

Kullanılan grup özelliğinde örneğin, bölümlü cepte işleme, komut satırı başlatma ya da

İşlem

sonlandırma girilmez. Uygun bir komut satırı girin.

NOT

Parametre No. 6008'in bit 1'i 1 olduğunda Series 30i

için 3503 ile 3598 arasındaki alarm numaraları 0503

ile 0598 arasında olacak şekilde değiştirilir.

- 823 -

C. MANUAL GUIDE i KURULUM YÖNTEMİ

B-63874TR/05

C.3

YAZILIM

MANUAL GUIDE i için aşağıda açıklanan yazılım gerekir.

C.3.1

Torna Tezgahı (Series 16i/18i/21i)

(1)

Yalnızca MANUAL GUIDE i Temel fonksiyonunun (S781)

kullanılması durumunda aşağıdaki yazılım gereklidir. BY43 ve

BY44 ile ilgili olarak lütfen tezgah yapılandırmasına göre bir tane

seçin.

Dosya adı

Not

BY45_1.MEM

Kontrol yazılımı

BY43_2.MEM / BY43_3.MEM

Yatay Torna Tezgahı açıklama yazılımı

BY44_2.MEM / BY44_3.MEM

Dikey Torna Tezgahı açıklama yazılımı

(2)

Frezeleme Otomatik Çalışma (S782), Tornalama Otomatik Çalışma

(S783), Canlandırma

(S784) veya Ayarlama Yön Göstericisi

(S785) veya Çoklu Yol Torna Tezgahı fonksiyonu (S786) gibi

MANUAL GUIDE i İsteğe Bağlı Fonksiyonlarının kullanılması

durumunda (1)'de bahsedilen yerine aşağıdaki yazılım gereklidir.

BY43 ve BY44 ile ilgili olarak lütfen tezgah yapılandırmasına göre

bir tane seçin.

Dosya adı

Not

BY40_1.MEM

Kontrol yazılımı

BY43_2.MEM / BY43_3.MEM

Yatay Torna Tezgahı açıklama yazılımı

BY44_2.MEM / BY44_3.MEM

Dikey Torna Tezgahı açıklama yazılımı

BH00.MEM

Torna isteğe bağlı yazılımı

(3)

2 yollu Torna Tezgahı için aşağıdaki yazılım (2)'de bahsedilene

ilave olarak gereklidir.

Dosya adı

not

BY41.MEM

Kontrol yazılımı

BH01.MEM

Torna Tezgahı isteğe bağlı yazılımı

(4)

3 yollu torna için aşağıdaki yazılım (2)'de bahsedilene ilave olarak

gereklidir.

Dosya adı

not

BY42.MEM

Kontrol yazılımı

BH01.MEM

Torna Tezgahı isteğe bağlı yazılımı

BH02.MEM

Torna Tezgahı isteğe bağlı yazılımı

NOT

BY41*.MEM gerekli değildir.

- 826 -

B-63874TR/05

C. MANUAL GUIDE i KURULUM YÖNTEMİ

C.3.2

Parça İşleme Merkezi (Series 16i/18i/21i)

(1) Yalnızca MANUAL GUIDE i Temel fonksiyonunun (S781)

kullanılması durumunda aşağıdaki yazılım gereklidir. BY46

ve BY47 ile ilgili olarak lütfen tezgah yapılandırmasına göre bir

tane seçin.

Dosya adı

Not

BY45_1.MEM

Kontrol yazılımı

BY46_2.MEM / BY46_3.MEM

Yatay Frezeleme açıklama yazılımı

BY47_2.MEM / BY47_3.MEM

Dikey Frezeleme açıklama yazılımı

(2) Frezeleme Otomatik Çalışma (S782), Tornalama Otomatik Çalışma

(S783), Canlandırma (S784) veya Ayarlama Yön Göstericisi gibi

MANUAL GUIDE i İsteğe Bağlı Fonksiyonlarının kullanılması

durumunda (1)'de bahsedilen yerine aşağıdaki yazılım gereklidir.

BY46 ve BY47 ile ilgili olarak lütfen tezgah yapılandırmasına göre

bir tane seçin.

Dosya adı

Not

BY40_1.MEM

Kontrol yazılımı

BY46_2.MEM / BY46_3.MEM

Yatay Frezeleme açıklama yazılımı

BY47_2.MEM / BY47_3.MEM

Dikey Frezeleme açıklama yazılımı

BJ00.MEM

Frezeleme isteğe bağlı yazılımı

- 827 -

C. MANUAL GUIDE i KURULUM YÖNTEMİ

B-63874TR/05

C.3.3

Torna Tezgahı veya Parça İşleme Merkezi (Seri 30i)

(1) Yalnızca MANUAL GUIDE i Temel fonksiyonunun (S781)

kullanılması durumunda aşağıdaki yazılım gereklidir.

BY80 - BY83 ile ilgili olarak lütfen tezgah yapılandırmasına göre

bir tane seçin.

Dosya adı

not

BY75.MEM

Kontrol yazılımı

BY80.MEM

Yatay Torna Tezgahı açıklama yazılımı

BY81.MEM

Dikey Torna Tezgahı açıklama yazılımı

Yatay Frezeleme açıklama yazılımı

BY82.MEM

Dikey Frezeleme açıklama yazılımı

BY83.MEM

BY95.MEM

Dil yazılımı

NOT

Grafik yazılımı 60VD'dir.

(2)Frezeleme Otomatik Çalışma (S782), Tornalama Otomatik Çalışma

(S783), Canlandırma (S784) veya Ayarlama Yön Göstericisi gibi

MANUAL GUIDE i İsteğe Bağlı Fonksiyonlarının kullanılması

durumunda (1)'de bahsedilen yerine aşağıdaki yazılım gereklidir.

BY80 - BY83 ve BJ11- BH11 ile ilgili olarak lütfen her birini

tezgah yapılandırmasına göre seçin.

Dosya adı

not

BY70.MEM

Kontrol yazılımı

BY80.MEM

Yatay Torna Tezgahı açıklama yazılımı

BY81.MEM

Dikey Torna Tezgahı açıklama yazılımı

Yatay Frezeleme açıklama yazılımı

BY82.MEM

Dikey Frezeleme açıklama yazılımı

BY83.MEM

BY95.MEM

Dil yazılımı

BJ11.MEM

Torna Tezgahı isteğe bağlı yazılımı

BH11.MEM

Frezeleme isteğe bağlı yazılımı

NOT

Grafik yazılımı 60VA'dır.

- 828 -

B-63874TR/05

C. MANUAL GUIDE i KURULUM YÖNTEMİ

C.3.4

Birleşik Parça İşleme Fonksiyonu Torna Tezgahı

(Series 16i/18i/21i)

(1) Yalnızca MANUAL GUIDE i Temel fonksiyonunun (S781)

kullanılması durumunda aşağıdaki yazılım gereklidir. BY43

ve BY44 ile ilgili olarak lütfen tezgah yapılandırmasına göre bir

tane seçin.

Dosya adı

Not

BY45_1.MEM

Kontrol yazılımı

BY43_2.MEM / BY43_3.MEM

Yatay Torna Tezgahı açıklama yazılımı

BY44_2.MEM / BY44_3.MEM

Dikey Torna Tezgahı açıklama yazılımı

(2) Frezeleme Otomatik Çalışma

(S782), Tornalama Otomatik

Çalışma (S783), Canlandırma (S784), Ayarlama Yön Göstericisi

gibi MANUAL GUIDE i İsteğe Bağlı Fonksiyonlarının

kullanılması durumunda

(1)'de bahsedilen yerine aşağıdaki

yazılım gereklidir. BY43 ve BY44 ile ilgili olarak lütfen tezgah

yapılandırmasına göre bir tane seçin.

Dosya adı

Not

BY40_1.MEM

Kontrol yazılımı

BY43_2.MEM / BY43_3.MEM

Yatay Torna Tezgahı açıklama yazılımı

BY44_2.MEM / BY44_3.MEM

Dikey Torna Tezgahı açıklama yazılımı

BH10.MEM

Torna Tezgahı isteğe bağlı yazılımı

BJ10.MEM

Frezeleme isteğe bağlı yazılımı

C.3.5

Diğer Tezgahlar (Series 16i/18i/21i)

MANUAL GUIDE i Temel fonksiyonu

(S781) tüm tezgah

yapılandırmaları için ortaktır. Aşağıdaki yazılım gereklidir. BY43 -

BY47 ile ilgili olarak lütfen tezgah yapılandırmasına göre bir tane

seçin.

Dosya adı

Not

BY45_1.MEM

Kontrol yazılımı

BY43_2.MEM / BY43_3.MEM

Yatay Torna Tezgahı açıklama yazılımı

BY44_2.MEM / BY44_3.MEM

Dikey Torna Tezgahı açıklama yazılımı

BY46_2.MEM / BY46_3.MEM

Yatay Frezeleme açıklama yazılımı

BY47_2.MEM / BY47_3.MEM

Dikey Frezeleme açıklama yazılımı

- 829 -

C. MANUAL GUIDE i KURULUM YÖNTEMİ

B-63874TR/05

C.3.6 Diğer Tezgahlar (Series 30i)

MANUAL GUIDE i Temel fonksiyonu

(S781) tüm tezgah

yapılandırmaları için ortaktır. Aşağıdaki yazılım gereklidir.

BY80 - BY83 ile ilgili olarak lütfen tezgah yapılandırmasına göre bir

tane seçin.

Dosya adı

Not

BY75.MEM

Kontrol yazılımı

BY80.MEM

Yatay Torna Tezgahı açıklama yazılımı

BY81.MEM

Dikey Torna Tezgahı açıklama yazılımı

Yatay Frezeleme açıklama yazılımı

BY82.MEM

Dikey Frezeleme açıklama yazılımı

BY83.MEM

BY95.MEM

Dil yazılımı

NOT

Grafik yazılımı 60VD'dir.

C.3.7 Not

MANUAL GUIDE i CNC ve Grafik fonksiyonlarını kullandığından

CNC ve Grafik (*) yazılımı eskiyse bazı MANUAL GUIDE i

fonksiyonları çalışmayabilir. Bu yüzden bu yazılımların en son

sürümlerini yüklemeniz önerilir.

160is/180is/210is,

160i/180i/210i veya

30is/300i olması

durumunda CNC ekran görüntüleme fonksiyonu grafik yazılımına

karşılık gelir.

- 830 -

B-63874TR/05

C. MANUAL GUIDE i KURULUM YÖNTEMİ

C.4

PARAMETRE AYARI

C.4.1

Torna Tezgahı

Çoklu yol torna tezgahı

ve birleşik parça işleme fonksiyonlu

torna tezgahı

olması durumunda ilk yoldaki hücrelerin

parametrelerini ayarlayın ve her yoldaki hücreleri ayarlayın.

(1) MANUAL GUIDE i Temel fonksiyonunu ayarlamak için

aşağıdaki parametreleri ayarlayın.

No.

Değer

not

Açık CNC'de CNC, C yürütücü ekranının

3103#3

görüntülenmesi sırasında [HELP] tuşunu göz

ardı eder. (Bu Series 30i'de gereklidir.)

[NEXT DISTANCE] ekranı tek komut satırı

modunda mevcuttur

Eş zamanlı olarak 1 komut satırı ileri bakmayı

3106#2

etkinleştirir. Bu nedenle SINGLE BLOCK sinyaliyle

yürütmeyi durdurursanız, o zaman düzenleme

yürütülmeden önce sonraki komut satırını

düzenleyin ve komut satırını yeniden başlatın.

No.3106#6, 3D otomatik çalışma modu için konum

3206#6

görüntüsü değiştirme MANUAL GUIDE i ekranında

etkindir

Servo dalga görüntüsü mevcut değildir

3112#0

(Bu, Series 30i'de gereklidir.)

3201#6

M02,M30,M99 kayıt sonu olarak kabul edilmez

Uygulamanın yedek değişkenleri için SRAM boyutu

8661

(40KB) (Bu, Series 30i'de gereklidir.)

Uygulama yedeği için SRAM boyutu (23KB)

8662

(Bu, Series 30i'de gereklidir.)

C yürütücü ekranının görüntülenmesi sırasında

8650#1

alarm ekranına otomatik olarak geçiş yapılmaz

Uygulamaya ait C yürütücü aktarma [RESET]

8650#0

tuşu kodu

TV kontrolü düzenleme işlemi sırasında atlanır

8701#6

(Bu, Series 30i'de gereklidir.)

P kodu değişkenlerinin boş değeri okunabilir.

8701#4

(Bu, Series 30i'de gereklidir.)

C yürütücüsünün kullanıcı programı için

8781

DRAM boyutu sıfır olmalıdır

(Bu, Series 30i'de gereklidir.)

Makro programı için hata ayıklama parametresi

9000#0

sıfır olmalıdır

14700#7=0

MANUAL GUIDE i 'yi çalıştırmak için etkinleştirin

MANUAL GUIDE i'yi başlatmak için fonksiyon tuşu

14794-14795

atayın

MANUAL GUIDE i için P kodu numarası

9071

(Series 30i'de isteğe bağlı fonksiyon ile)

MANUAL GUIDE i için Makro programı Yürütmede

sürekli Makro tümcesiyle işlem yapmak için komut

9072

satırı numarası.

(Series 30i'de isteğe bağlı fonksiyon ile)

- 831 -

C. MANUAL GUIDE i KURULUM YÖNTEMİ

B-63874TR/05

14794#0=1: Başlatma için [POS] tuşu atanır

#1=1: Başlatma için [PRG] tuşu atanır

#2=1: Başlatma için [OFS] tuşu atanır

#3=1: Başlatma için [SYS] tuşu atanır

#4=1: Başlatma için [MES] tuşu atanır

#5=1: Başlatma için [GRP] tuşu atanır

14795#0=1: Başlatma için [CUSTOM](AUX ekranı) tuşu atanır

(Makro ekranının mevcut olmaması durumunda

No.8652#5'in 1 olarak ayarlanması gerekir)

#1=1: Başlatma için [CUSTOM](MCR ekranı) tuşu atanır

(Makro ekranının mevcut olmaması durumunda

No.8652#6'nın 1 olarak ayarlanması gerekir)

#2=1: Başlatma için [CUSTOM](MENU ekranı) tuşu atanır

(Makro ekranının mevcut olmaması durumunda

No.8652#7'nin 1 olarak ayarlanması gerekir)

#3=1: Başlatma için boş tuş atanır

(No.8652#4'ün 1 olarak ayarlanması gerekir)

(2) Yük metreyi görüntülemek için aşağıdaki parametreleri ayarlayın.

Aşağıdaki parametreler parça işleme yapılandırmasına bağlıdır.

Ayrıntılar için Parametre Kılavuzuna (B-63530EN) başvurun.

No.

Değer

not

1023

≠0

Kontrol ekseninin servo ekseni numarası

2086

≠0

düzenli geçerli parametre

2165

≠0

yükseltici akım maksimum değeri

3151-3158

≠0

Yük metreyi görüntülemek üzere eksen

numarası (Not)

4127

≠0

Maksimum yükte görüntülenen değer

NOT

Series 30i'de No.3154'den No.3158'e kadar para-

metreler mevcut değildir.

(3) Tezgah yapılandırmasına göre otomatik çalışma menüsü ve

Tornalama Otomatik Çalışma ve Frezeleme Otomatik Çalışma

simgelerini optimize etmek için aşağıdaki parametreleri ayarlayın.

Yukarıdaki otomatik çalışma seçeneklerinin olmaması durumunda

ayarlama gereksizdir.

No.

Değer

not

14702#0

→

0:Dikey, 1:Yatay simgeler için

27003#1-#0

Xxxxxx00

xxxxxx00:Torna

0xxx0001: 2 eksen (XZ) torna tezgahı

0xxx0010: 3 eksen (XZC) torna tezgahı

0xxx0100: 4 eksen (XZCY) torna tezgahı

0xxx1000: 5 eksen (XZCYB) torna tezgahı

27103#7,#3-#0

→

1xxx0001: Alt iş milli 2 eksen (XZ) torna tezgahı

1xxx0010: Alt iş milli 3 eksen (XZC) torna tezgahı

1xxx0100: Alt iş milli 4 eksen (XZCY) torna tezgahı

1xxx1000: Alt iş milli 5 eksen (XZCYB) torna tezgahı

- 832 -

B-63874TR/05

C. MANUAL GUIDE i KURULUM YÖNTEMİ

27003= xxxxxx00 & 27103=0xxx0000 olması durumunda otomatik

çalışma menülerinin tümü görüntülenir

* Bu parametre BY40/04 ve daha sonrasında mevcuttur.

NOT

Parametre No.27003 veya No.27103 ayarlandığında,

Power ON'dan sonra NOW LOADING ekranında [F]

tuşuna bastığınızdan emin olun. Gerekli parametreler

otomatik olarak ayarlanır.

(Gerekli parametreler

ayarlandığında

“NOW SETTING PARAMETERS”

mesajı, NOW LOADING ekranının sol tarafında

görüntülenir.)

(4) Otomatik çalışma hareketinde kutupsal koordinat enterpolasyon

komutu

(G12.1) ve silindirik enterpolasyon komutu

(G7.1)

verilmesi için aşağıdaki parametreleri ayarlayın. Cs ekseni veya

Frezeleme Otomatik Çalışma seçeneğinin olmaması durumunda

ayarlama gereksizdir.

No.

Değer

not

0: XC düzleminde otomatik çalışma hareketinde,

G12.1/G13.1 verilmez

27000#2

→

1: XC düzleminde otomatik çalışma hareketinde,

G12.1/G13.1 otomatik olarak verilir

0: ZC düzleminde otomatik çalışma hareketinde,

G7.1Cxx/G7.1C0 verilmez

27000#3

→

1: ZC düzleminde otomatik çalışma hareketinde,

G7.1Cxx/G7.1C0 otomatik olarak verilir

(5) Ana ve alt iş milinde farklı eksen adlarıyla iki dönme (Cs) ekseni

varsa C ekseni şekil verileri alım ekranını optimize etmek için

aşağıdaki parametreleri ayarlayın. Frezeleme Otomatik Çalışma

seçeneğinin olmaması durumunda ayarlama gereksizdir.

No.

Değer

not

xxxx0011: Şekil verileri giriş ekranında C veya A

ekseni sekmesi görüntülenmez

xxxx0101: Şekil verileri giriş ekranında C veya B

27001#3-#0

→

ekseni sekmesi görüntülenmez

xxxx1001: Şekil verileri alım ekranında C veya E

ekseni sekmesi görüntülenmez

- 833 -

B-63874TR/05

C. MANUAL GUIDE i KURULUM YÖNTEMİ

(7) Dönme (Cs) ekseni hareketini iş parçası koordinatına adapte

etmek için aşağıdaki parametreleri ayarlayın. Cs ekseni veya

Canlandırma seçeneği yoksa ayarlama gereksizdir.

Ana iş milinin bir Cs ekseni olması durumunda

No.

Değer

not

14717

→

Cs eksen numarası

Ana ve alt iş mili ile iki Cs ekseni olması durumunda

No.

Değer

not

27301

→

Ana iş milinin Cs ekseni numarası

27302

→

Alt iş milinin Cs ekseni numarası

Canlandırma için iş mili seçim komutuyla Cs

27312

xxxxxxx1

ekseni numarasına geçiş yapın, “G1998 S__;”.

NOT

Cs ekseninin çalışma numarası olarak

14717

kullanılır.

(8) Dönme ekseni hareketini iş parçası koordinatına adapte etmek için

takım kafası veya tablaya eğim veren aşağıdaki parametreleri

ayarlayın. Böyle bir eksen veya Canlandırma seçeneği yoksa

ayarlama gereksizdir.

No.

Değer

not

takım kafası veya tablaya eğim veren dönme

14718

→

ekseni numarası

(9) Kılavuz fonksiyonunu ayarlamak için aşağıdaki parametreleri

ayarlayın. Kurulum Kılavuzu seçeneği yoksa ayarlama gereksizdir.

No.

Değer

not

12381

10000*

Ölçme koşulu için değişkenlerin üst sayısı

12382

10180*

Ayarlama için değişkenlerin üst sayısı

12383

10300*

Ölçme yürütme için değişkenlerin üst sayısı

Ölçme sonucunu saklamak için değişkenlerin

12384

10500*

üst sayısı

Ölçme sonucunu saklamak için değişken

12385

699*

miktarı sayısı

12386

951*

Ölçme için PMC R sinyali adresi

12387

Takım seçimi için makro programı sayısı

12388

3600*

Ölçme yürütmesi için makro programı sayısı

* Yukarıda açıklanan ayarlar bir örnektir. MTB ile oluşturulan makro

programına göre uygun değeri ayarlayın.

- 835 -

C. MANUAL GUIDE i KURULUM YÖNTEMİ

B-63874TR/05

(10) Çoklu Yol Torna Tezgahı fonksiyonunu ayarlamak için aşağıdaki

parametreleri ayarlayın. Çoklu Yol Torna Tezgahı seçeneği yoksa

ayarlama gereksizdir.

No.

Değer

not

14703#3

İşlem listesi düzenlemesi kullanılabilir

0:Yazılım tuşu her yol için görüntüyü değiştirir

27400#0

→

1:Kafa seçme sinyali her yol için görüntüyü değiştirir

0:Kafa#1 iş mili#2 ile işleyemez

14701#1

→

1:Kafa#1 iş mili#2 ile işleyebilir

0:Kafa#1 iş mili#1'in üst kısmını işler

14701#2

→

1:Kafa#1 iş mili#1'in alt kısmını işler

0:Kafa#1 iş mili#2'nin üst kısmını işler

14701#3

→

1:Kafa#1 iş mili#2'nin alt kısmını işler

0:Kafa#2 iş mili#1 ile işleyemez

27401#0

→

1:Kafa#2 iş mili#1 ile işleyebilir

0:Kafa#2 iş mili#2 ile işleyemez

27401#1

→

1:Kafa#2 iş mili#2 ile işleyebilir

0:Kafa#2 iş mili#1'in üst kısmını işler

27401#2

→

1:Kafa#2 iş mili#1'in alt kısmını işler

0:Kafa#2 iş mili#2'nin üst kısmını işler

27401#3

→

1:Kafa#2 iş mili#2'nin alt kısmını işler

0:Kafa#3 iş mili#1 ile işleyemez

27402#0

→

1:Kafa#3 iş mili#1 ile işleyebilir

0:Kafa#3 iş mili#2 ile işleyemez

27402#1

→

1:Kafa#3 iş mili#2 ile işleyebilir

0:Kafa#3 iş mili#1'in üst kısmını işler

27402#2

→

1:Kafa#3 iş mili#1'in alt kısmını işler

0:Kafa#3 iş mili#2'nin üst kısmını işler

27402#3

→

1:Kafa#3 iş mili#2'nin alt kısmını işler

27410

Yol 1 görüntüsü için simge numarası

27411

Yol 2 görüntüsü için simge numarası

27412

Yol 3 görüntüsü için simge numarası

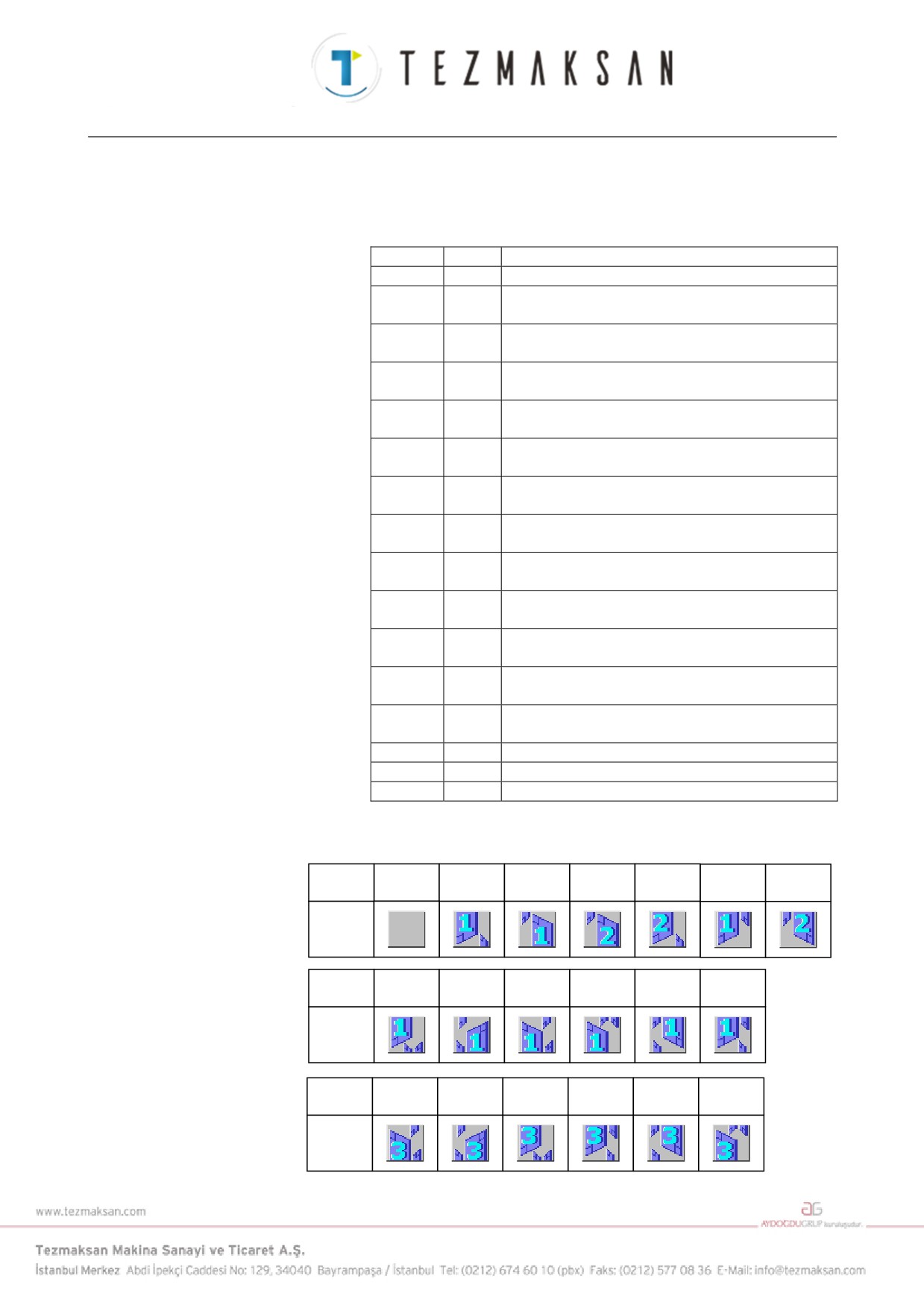

Simge numarası

Numara

Simge

Numara

Simge

Numara

Simge

- 836 -

B-63874TR/05

C. MANUAL GUIDE i KURULUM YÖNTEMİ

C.4.2

Parça İşleme Merkezi

(1) MANUAL GUIDE i Temel fonksiyonunu ayarlamak için

aşağıdaki parametreleri ayarlayın.

No.

Değer

not

Açık CNC'de CNC, C yürütücü ekranının

3103#3

görüntülenmesi sırasında [HELP] tuşunu göz

ardı eder. (Bu, Series 30i'de gereklidir.)

[NEXT DISTANCE] ekranı tek komut satırı

modunda mevcuttur

Eş zamanlı olarak 1 komut satırı ileri bakmayı

3106#2

etkinleştirir. Bu nedenle SINGLE BLOCK sinyaliyle

yürütmeyi durdurursanız, o zaman düzenleme

yürütülmeden önce sonraki komut satırını

düzenleyin ve komut satırını yeniden başlatın.

No.3106#6, 3D otomatik çalışma modu için konum

3206#6

görüntüsü değiştirme MANUAL GUIDE i ekranında

etkindir

Servo dalga görüntüsü mevcut değildir

3112#0

(Bu, Series 30i'de gereklidir.)

3201#6

M02,M30,M99 kayıt sonu olarak kabul edilmez

Uygulamanın yedek değişkenleri için SRAM boyutu

8661

(40KB) (Bu, Series 30i'de gereklidir.)

Uygulama yedeği için SRAM boyutu (23KB)

8662

(Bu, Series 30i'de gereklidir.)

C yürütücü ekranının görüntülenmesi sırasında

8650#1

alarm ekranına otomatik olarak geçiş yapılmaz

Uygulamaya ait C yürütücü aktarması [RESET]

8650#0

tuşu kodu

TV kontrolü düzenleme işlemi sırasında atlanır

8701#6

(Bu, Series 30i'de gereklidir.)

P kodu değişkenlerinin boş değeri okunabilir.

8701#4

(Bu, Series 30i'de gereklidir.)

C yürütücüsünün kullanıcı programı için DRAM

8781

boyutu sıfır olmalıdır (Bu, Series 30i'de gereklidir.)

Makro programı için hata ayıklama parametresi

9000#0

sıfır olmalıdır

14700#7=0

MANUAL GUIDE i'yi çalıştıracak şekilde etkinleştirin

MANUAL GUIDE i'yi başlatmak için fonksiyon tuşu

14794-14795

atayın

MANUAL GUIDE i için P kodu numarası

9071

(Series 30i'de isteğe bağlı fonksiyon ile)

MANUAL GUIDE i için Makro programı Yürütmede

sürekli Makro tümcesiyle işlem yapmak için komut

9072

satırı numarası.

(Series 30i'de isteğe bağlı fonksiyon ile)

14794#0=1: Başlatma için [POS] tuşu atanır

#1=1: Başlatma için [PRG] tuşu atanır

#2=1: Başlatma için [OFS] tuşu atanır

#3=1: Başlatma için [SYS] tuşu atanır

#4=1: Başlatma için [MES] tuşu atanır

#5=1: Başlatma için [GRP] tuşu atanır

- 837 -

C. MANUAL GUIDE i KURULUM YÖNTEMİ

B-63874TR/05

14795#0=1: Başlatma için [CUSTOM](AUX ekranı) tuşu atanır

(Makro ekranının mevcut olmaması durumunda

No.8652#5'in 1 olarak ayarlanması gerekir)

#1=1: Başlatma için [CUSTOM](MCR ekranı) tuşu atanır

(Makro ekranının mevcut olmaması durumunda

No.8652#6'nın 1 olarak ayarlanması gerekir)

#2=1: Başlatma için [CUSTOM](MENU ekranı) tuşu atanır

(Makro ekranının mevcut olmaması durumunda

No.8652#7'nin 1 olarak ayarlanması gerekir)

#3=1: Başlatma için boş tuş atanır

(No.8652#4'ün 1 olarak ayarlanması gerekir)

(2) Yük metreyi görüntülemek için aşağıdaki parametreleri ayarlayın.

Aşağıdaki parametreler parça işleme yapılandırmasına bağlıdır.

Ayrıntılar için Parametre Kılavuzuna (B-63530EN) başvurun.

No.

Değer

not

1023

≠0

Kontrol ekseninin servo ekseni numarası

2086

≠0

düzenli geçerli parametre

2165

≠0

yükseltici akım maksimum değeri

3151-3158

≠0

Yük metreyi görüntülemek üzere eksen

numarası (Not)

4127

≠0

Maksimum yükte görüntülenen değer

NOT

Series 30i'de No.3154'den No.3158'e kadar para-

metreler mevcut değildir.

(3) Tezgah yapılandırmasına göre otomatik çalışma menüsü ve

Tornalama Otomatik Çalışma simgeleri ve Frezeleme Otomatik

Çalışma fonksiyonlarını optimize etmek için aşağıdaki parametreleri

ayarlayın. Yukarıdaki otomatik çalışma seçeneklerinin olmaması

durumunda ayarlama gereksizdir.

No.

Değer

not

14702#0

→

0:Dikey, 1:Yatay simgeler için

Xxxxxx01: 3 eksen (XYZ) Parça İşleme Merkezi

27003#1-#0

→

xxxxxx10: 5 eksen (XYZCB) Parça İşleme

Merkezi

27103#7,#3-#0

0xxx0000

0xxx0000: Parça İşleme Merkezi

27003= xxxxxx00 & 27103=0xxx0000 olması durumunda otomatik

çalışma menülerinin tümü görüntülenir

* Bu parametre BY40/04 ve daha sonrasında mevcuttur.

NOT

Parametre No.27003 veya No.27103 ayarlandığında,

Power ON'dan sonra NOW LOADING ekranında

[F] tuşuna bastığınızdan emin olun. Gerekeli para-

metreler otomatik olarak ayarlanır.

(Gerekli para-

metreler ayarlandığında

“NOW SETTING PARA-

METERS” mesajı, NOW LOADING ekranının sol

altında görüntülenir.)

- 838 -

B-63874TR/05

C. MANUAL GUIDE i KURULUM YÖNTEMİ

(4) Otomatik çalışma hareketinde kutupsal koordinat enterpolasyon

komutu

(G12.1) ve silindirik enterpolasyon komutu

(G7.1)

verilmesi için aşağıdaki parametreleri ayarlayın. Cs ekseni veya

Frezeleme Otomatik Çalışma seçeneğinin olmaması durumunda

ayarlama gereksizdir.

No.

Değer

not

0 :XC düzleminde otomatik çalışma hareketinde,

G12.1/G13.1 verilmez

2700#2

→

1 :XC düzleminde otomatik çalışma hareketinde,

G12.1/G13.1 otomatik olarak verilir

0 :ZC düzleminde otomatik çalışma hareketinde,

G7.1Cxx/G7.1C0 verilmez

2700#3

→

1: ZC düzleminde otomatik çalışma hareketinde,

G7.1Cxx/G7.1C0 otomatik olarak verilir

(5) MANUAL GUIDE i Canlandırma fonksiyonunda takım hareketini iş

parçası koordinatına uyarlamak için aşağıdaki parametreleri

ayarlayın. Canlandırma seçeneğinin olmaması durumunda ayarlama

gereksizdir.

No.

Değer

not

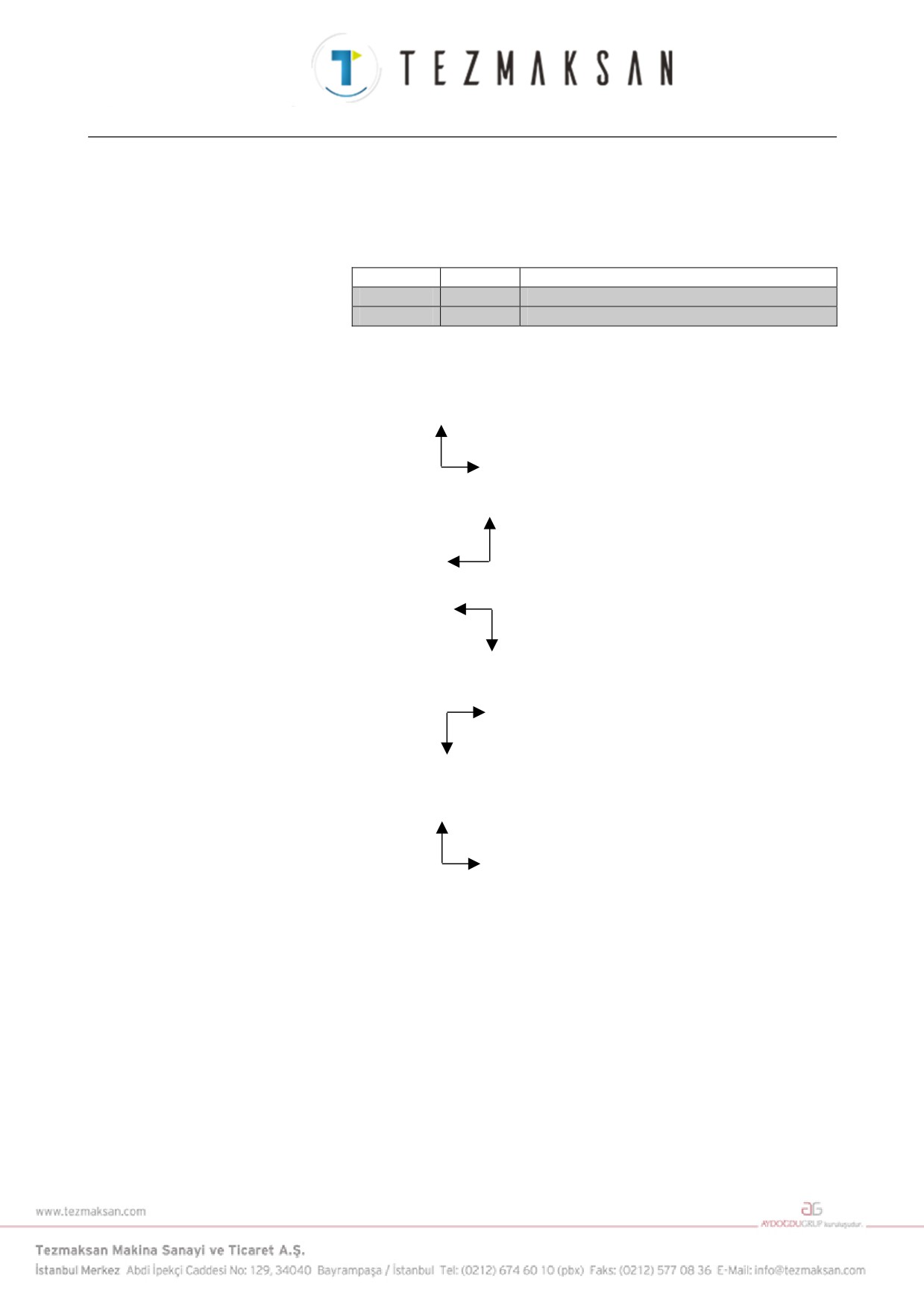

14706

İş parçası koordinatı

14706 için değer ayarlama

: Sağ koordinat, sağ = +Z ve yukarı = +X

: Sağ koordinat, sağ = -Z ve yukarı = +X

: Sağ koordinat, sağ = -Z ve yukarı = -X

: Sağ koordinat, sağ =+Z ve yukarı =-X

: Sağ koordinat, sağ =+X ve yukarı =+Z

- 839 -

C. MANUAL GUIDE i KURULUM YÖNTEMİ

B-63874TR/05

(6) Dönme (Cs) ekseni hareketini iş parçası koordinatına adapte

etmek için aşağıdaki parametreleri ayarlayın. Cs ekseni veya

Canlandırma seçeneği yoksa ayarlama gereksizdir.

No.

Değer

not

14717

→

Cs eksen numarası

(7) Dönme ekseni hareketini iş parçası koordinatına adapte etmek için

takım kafası veya tablaya eğim veren aşağıdaki parametreleri

ayarlayın. Böyle bir eksen veya Canlandırma seçeneği yoksa

ayarlama gereksizdir.

No.

Değer

not

Takım kafası veya tablaya eğim veren dönme

14718

→

ekseni numarası

(8) Kılavuz fonksiyonunu ayarlamak için aşağıdaki parametreleri

ayarlayın. Kılavuz Ayarlama seçeneği yoksa ayarlama

gereksizdir.

No.

Değer

not

12381

10000*

Ölçme koşulu için değişkenlerin üst sayısı

12382

10180*

Ayarlama için değişkenlerin üst sayısı

12383

10300*

Ölçme yürütme için değişkenlerin üst sayısı

Ölçme sonucunu saklamak için değişkenlerin

12384

10500*

üst sayısı

Ölçme sonucunu saklamak için değişken miktarı

12385

699*

sayısı

12386

951*

Ölçme için PMC R sinyali adresi

12387

Takım seçimi için makro programı sayısı

12388

3600*

Ölçme yürütmesi için makro programı sayısı

* Yukarıda açıklanan ayarlar bir örnektir. MTB ile oluşturulan makro

programına göre uygun değeri ayarlayın.

C.4.3 Diğer Tezgahlar

Tezgahınıza daha yakın olan C.4.1 Torna Tezgahı veya C.4.2 Parça

İşleme Merkezi'ne başvurun.

- 840 -

B-63874TR/05

C. MANUAL GUIDE i KURULUM YÖNTEMİ

C.5

OTOMATİK ÇALIŞMA YÜRÜTME SIRASINDA VERİLEN

M KODU

Aşağıdaki M kodu frezeleme otomatik çalışmasında verilir

- Hassas kılavuz çekme için M kodu

- “C” dönme ekseni kelepçeleme ve kelepçe açma M kodu

C.5.1

Hassas Kılavuz Çekme için M kodu

(1) Hassas kılavuz çekmenin belirtilmesi ve parametre No.5200#0'ın

sıfır olması durumunda aşağıdaki otomatik çalışmalarda M kodu

verilir.

G1002 (Canlı takım ile Parça İşleme Merkezi için Kılavuz Çekme

Otomatik Çalışma)

G1112 (Canlı takım ile Torna Tezgahı için Kılavuz Çekme

Otomatik Çalışma)

G1102 (Dönen iş ile Torna Tezgahı için Kılavuz Çekme Otomatik

Çalışma)

(2) M kodu aşağıdaki zamanlamada verilir

G90

G00 X(x1) Y(y1) Z(I noktası)

G99

M29 S(alt iş mili)*

G84 Z(derinlik) R(R noktası) P(uygun yerde kalma) F(besleme)

X(x2) Y(y2)

X(x3) Y(y3)

G80

G00 Z(I noktası)

* M kodu değeri, parametre No.5210 ve No.5212'ye bağlıdır.

- 841 -

C. MANUAL GUIDE i KURULUM YÖNTEMİ

B-63874TR/05

C.5.2

“C” Dönme Ekseni Kelepçeleme ve Kelepçe Açma M kodu

(1) M kodu çıktısı otomatik olarak C ekseninde alınır, bu otomatik

çalışma hareketindeki C eksenini konumlandırır.

Aşağıdaki şekillerle birleşen Delik Delme Otomatik

Çalışmalarında, C ekseni kelepçeleme ve kelepçe açma M kodları

otomatik olarak verilir.

a) Kutupsal koordinat düzleminde C ekseni deliği (daire noktalar):

G1572

b) Kutupsal koordinat düzleminde C ekseni deliği (rasgele noktalar):

G1573

c) Silindirik yüzeyde C ekseni deliği (daire noktalar): G1672

d) Silindirik yüzeyde C ekseni deliği (rasgele noktalar): G1673

Aşağıdaki şekillerle birleşen Oluk Açma Otomatik Çalışmalarında,

C ekseni kelepçeleme ve kelepçe açma M kodları otomatik olarak

verilir.

e) Kutupsal koordinat düzleminde X ekseni oluğu: G1571

Silindirik yüzeyde Z ekseni oluğu: G1671

(2) M kodu aşağıdaki zamanlamada verilir

Delik Delme Otomatik Çalışmaları olması durumunda

G90

G17

Mb*

G00 X(x1) C(c1) Z(I noktası)

G99

G81 Z(derinlik) R(R noktası) F(besleme) Ma*

X(x2) C(c2) Ma*

X(x3) C(c3) Ma*

G80

G00 Z(I noktası)

* Ma, M kodunu kelepçeleyen C ekseni anlamına gelir, Mb

kelepçeyi açan C ekseni anlamına gelir.

M kodu değeri, parametre No.27005, No.27006, No.27011 ve

No.27012'ye bağlıdır.

- 842 -

C. MANUAL GUIDE i KURULUM YÖNTEMİ

B-63874TR/05

C.6 İSTEĞE BAĞLI KULLANILABİLİR SEÇENEKLER

CNC sevk edildiğinde aşağıdaki isteğe bağlı fonksiyonlar MANUAL

GUIDE i'ye yüklüdür.

C.6.1 Torna Tezgahı (Series 16i/18i/21i)

Fonksiyon

NO.

J734(*)

J872

MANUAL GUIDE i Temel

(S781)

J972

J973

J738#256K

J878

MANUAL GUIDE i Tornalama Otomatik Çalışma (S783)

J930

J855

* C yürütücüsünde kullanıcı uygulaması mevcut değildir.

C.6.2 Parça İşleme Merkezi (Series 16i/18i/21i)

Fonksiyon

NO.

J734(*)

J872

J972

MANUAL GUIDE i Temel

(S781)

J973

J956

J738#256K

J890

MANUAL GUIDE i Frezeleme Otomatik Çalışma (S782)

J931

* C yürütücüsünde kullanıcı uygulaması mevcut değildir.

C.6.3 Torna Tezgahı, Parça İşleme Merkezi (Series 30i)

Fonksiyon

NO.

J888

J873

J972

MANUAL GUIDE i Temel

(S781)

J973

J956

J760

J738#256K

J890

MANUAL GUIDE i Tornalama Otomatik Çalışma (S783)

J855

J930

J890

MANUAL GUIDE i Frezeleme Otomatik Çalışma (S782)

J930

- 844 -

FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU - 29
