FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU

A. PARAMETRELER

B-63874TR/05

A.3.5

Oluk Açma Otomatik Çalışmaları için Parametreler

Bu parametreler oluk açma otomatik çalışmalarının ayarları içindir.

27080

GR2

GR1

GR0

GR0 0 :

Yüzey tornalama ve alt son işlem sırasında freze çakısı yarıçapı

yönündeki besleme değişmez bir kesme derinliğiyle gerçekleştirilir.

(Değişmez derinlik otomatik olarak hesaplanan derinliktir.)

1 :

Yüzey tornalama ve alt son işlem sırasında freze çakısı yarıçapı

yönündeki besleme [CUT DEPTH OF RADIUS] ile gerçekleştirilir.

GR1 0 :

Yüzey tornalama ve alt son işlem sırasında takım ekseni yönündeki

besleme değişmez bir kesme derinliğiyle gerçekleştirilir.

(Değişmez derinlik otomatik olarak hesaplanan derinliktir.)

1 :

Yüzey tornalama ve alt son işlem sırasında takım ekseni yönündeki

besleme [CUT DEPTH OF AXIS] ile gerçekleştirilir.

GR2 0 :

Yüzey tornalama ve alt son işlem sırasında takım, üst iş parçası yüzeyi

artı temizlemeye geri çeker.

1 :

Yüzey tornalama ve alt son işlem sırasında takım, parça işleme yüzeyi

artı temizleme konumuna geri çeker.

27081

GF4

GF3

GF2

GF1

GF0

GF0 0 :

Yan son işlem ve pah kırma beslemesi sırasında takım, üst iş parçası

yüzeyi artı temizleme yüksekliğine geri çekilerek hareket eder.

1 :

Yan son işlem ve pah kırma beslemesi sırasında takım, parça işleme

yüzeyi artı temizleme yüksekliğine geri çekilerek hareket eder.

GF1 0 :

Yan son işlem ve pah kırmada takım, oyuk yerde üst iş parçası yüzeyi

artı temizleme yüksekliğine geri çekilerek hareket eder.

1 :

Yan son işlem ve pah kırmada takım, oyuk yerde parça işleme yüzeyi

artı temizleme yüksekliğine geri çekilerek hareket eder.

GF2 0 :

Yan son işlem ve pah kırmada takım, ağızda üst iş parçası yüzeyi artı

temizleme yüksekliğine geri çekilerek hareket eder.

1 :

Yan son işlem ve pah kırmada takım, ağızda parça işleme yüzeyi artı

temizleme yüksekliğine geri çekilerek hareket eder.

GF3 0 :

NC, yan son işlemde freze çakısı telafisini gerçekleştirmez.

1 :

NC, yan son işlemde freze çakısı telafisini gerçekleştirir.

Açıklama) Takım yolu içerde Freze Çakısı telafisiyle hesaplanmaz,

ancak G41 veya G42 doğrudan verilir.

GF4 0 :

Sistem bir çakışma kontrolü gerçekleştirir.

1 :

Sistem bir çakışma kontrolü gerçekleştirmez.

- 790 -

B-63874TR/05

A. PARAMETRELER

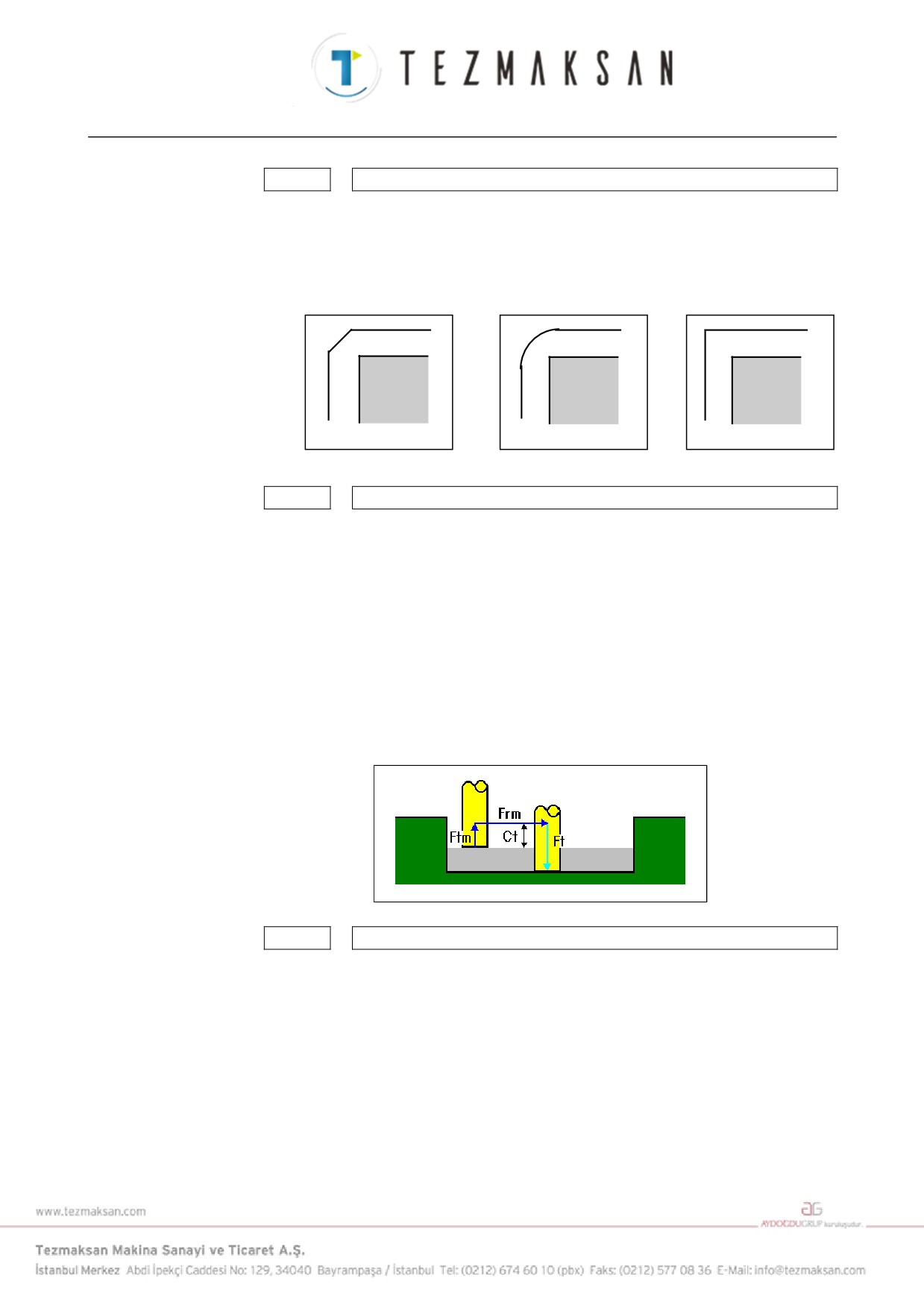

27085

GOFSW

GOFSW : Oluk son işlem yolları için ofset yöntemleri.

= 0 : Köşe kesme enterpolasyonu.

= 1 : Dairesel enterpolasyon.

= 2 : Uzatılmış düz hat.

27086

GMVFR

GMVFR : Freze çakısı yarıçapı yönünde oluk açmadaki hareket sırasında

dakikadaki ilerleme için besleme hızı.

0 ayarlanırsa besleme hızının Hızlı hareketli besleme hızı olduğu

varsayılır.

Veri birimi :

Metrik alım için (0000#2=0) : 1(mm/dak)

İnç alımı için (0000#2=1) : 0,01(inç/dak)

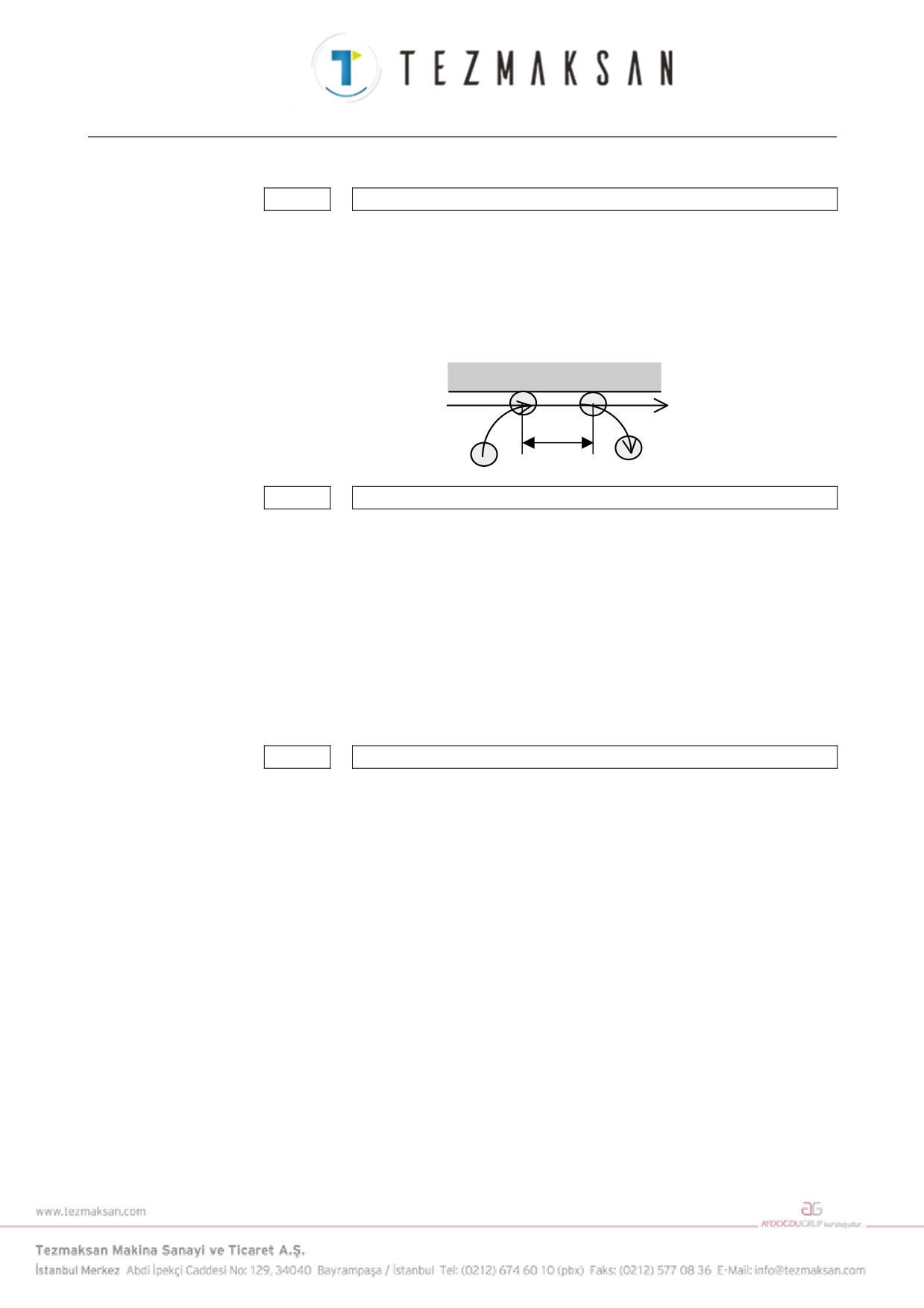

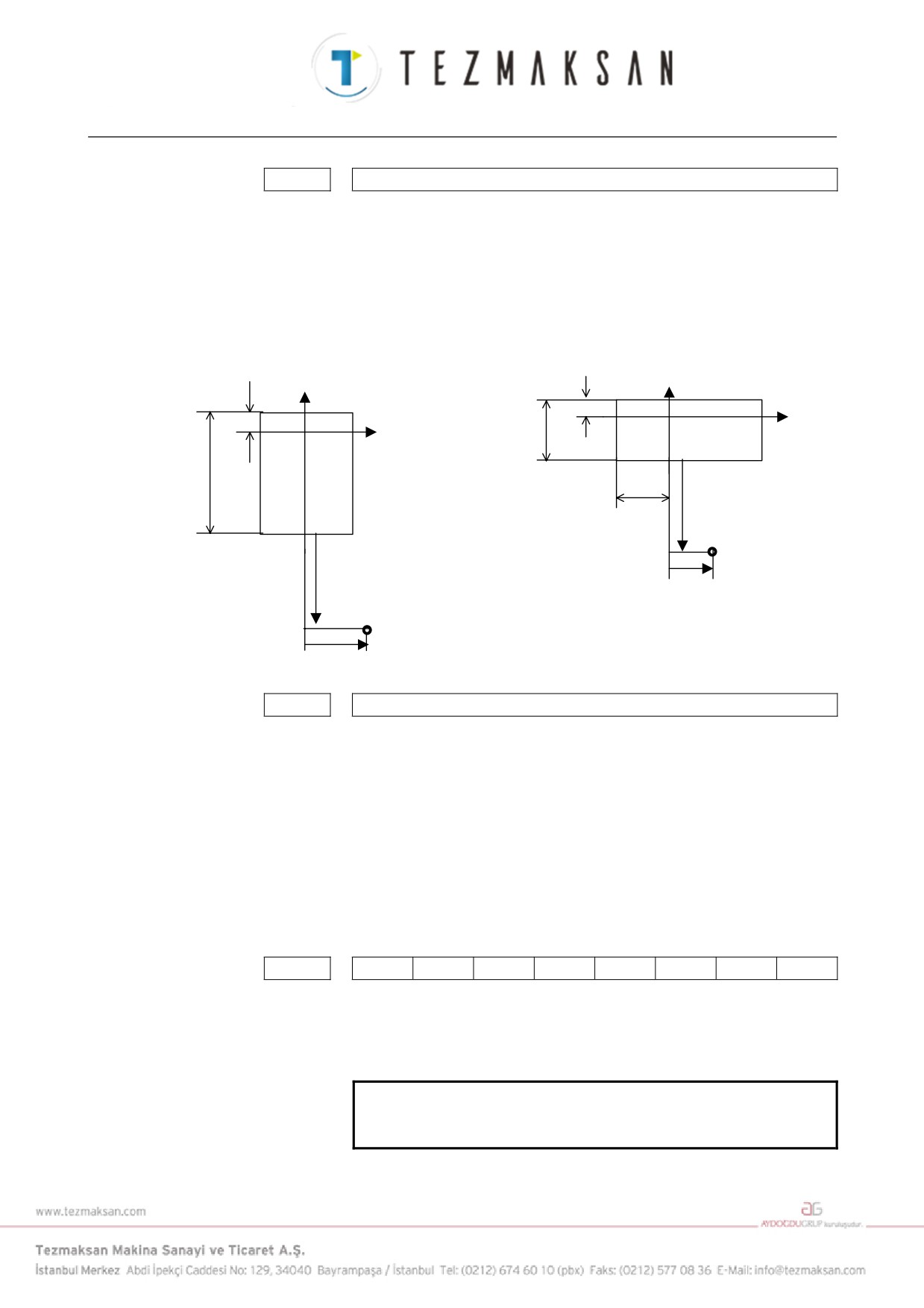

Açıklama) Freze çakısı yarıçapı yönündeki hareket sırasındaki besleme

hızı, aşağıdaki şemada olduğu gibi 'Frm''dir.

27087

GMVFT

GMVFT : Takım ekseni yönünde çevrelemedeki hareket sırasında dakikadaki

ilerleme için besleme hızı.

0 ayarlanırsa besleme hızının Hızlı hareketli besleme hızı olduğu

varsayılır.

Veri birimi :

Metrik alım için (0000#2=0) : 1(mm/dak)

İnç alımı için (0000#2=1) : 0,01(inç/dak)

Açıklama) Takım ekseni yönündeki hareket sırasındaki besleme hızı,

yukarıdaki şemada olduğu gibi 'Ftm''dir.

- 791 -

A. PARAMETRELER

B-63874TR/05

27088

GVOVL

GVOVL : Yan son işlem ve pah kırma sırasında yaklaşma/uzaklaşma için üst üste

binme miktarı.

Veri birimi :

Metrik alım için (0000#2=0) : 0,001(mm)

İnç alımı için (0000#2=1) : 0,0001(inç)

GVOVL

27089

GMVFR

GMVFR :

Freze çakısı yarıçapı yönünde oluk açmadaki hareket sırasında devir

başına ilerleme için besleme hızı.

0 ayarlanırsa besleme hızının Hızlı hareketli besleme hızı olduğu

varsayılır.

Veri birimi :

Metrik alım için (0000#2=0) : 0,0001(mm/devir)

İnç alımı için (0000#2=1) : 0,000001(inç/devir)

Açıklama) No.27086'ya başvurun.

27090

GMVFT

GMVFT :

Takım ekseni yönünde çevrelemedeki hareket sırasında devir başına

ilerleme için besleme hızı.

0 ayarlanırsa besleme hızının Hızlı hareketli besleme hızı olduğu

varsayılır.

Veri birimi :

Metrik alım için (0000#2=0) : 0,0001(mm/devir)

İnç alımı için (0000#2=1) : 0,000001(inç/devir)

Açıklama) No.27087'ye başvurun.

- 792 -

B-63874TR/05

A. PARAMETRELER

A.4

TORNALAMA OTOMATİK ÇALIŞMA SEÇENEKLERİ İÇİN

PARAMETRELER

A.4.1

Tornalama Otomatik Çalışmalarına ait Ortak Parametreler

Bu parametreler, Tornalama otomatik çalışmalarındaki genel ayarlar içindir.

27100

TC4

TC1

TC0

TC0 0 :

[CUT DEPTH DIRECTION] alım öğesi görüntülenmez.

1 :

[CUT DEPTH DIRECTION] alım öğesi görüntülenir.

TC1 0 :

[POCKET CUTTING] ve [OVERHANG CUTTING] alım öğesi

görüntülenmez.

1 :

[POCKET CUTTING] ve [OVERHANG CUTTING] alım öğesi

görüntülenir.

TC4 0 :

Bitiş yüzü konumu için [FACE POSIT] sekmesi görüntülenmez.

1 :

Bitiş yüzü konumu için [FACE POSIT] sekmesi görüntülenir.

Açıklama) “III-2.5 Tornayla Arka Uç Yüz Açma”ya başvurun.

27102

ESC

MDL

LOC

TYP

TLG

TLG 0 :

Tornalama otomatik çalışma menüsünde, [TOOL COND.] sekmesi

görüntülenmez.

1 :

Tornalama otomatik çalışma menüsünde, [TOOL COND.] sekmesi

görüntülenir.

TYP 0 :

Tornalama şekil komut satırı için veri alım penceresi değiştirme amacıyla

açıldığında, "FIGURE TYPE" öğesi tüm şekil tiplerini görüntüler.

1 :

Tornalama şekil komut satırı için veri alım penceresi değiştirme

amacıyla açıldığında, "FIGURE TYPE" öğesi yalnızca hemen önceki

parça işleme işlemine uygun şekil tipini görüntüler.

LOC 0 :

Tornalama otomatik çalışma menüsü, "HOLE MACHINING",

"TURNING", "TURNING GROOVING" ve "THREADING"'i bu

sırada listeler.

1 :

Tornalama otomatik çalışma menüsü, "TURNING", "TURNING

GROOVING", "THREADING" ve "HOLE MACHINING"'i bu sırada

listeler.

MDL 0 :

Tornalama otomatik çalışmalarında modal, tüm otomatik çalışma

hareketleri tamamlandıktan sonra, otomatik çalışma başlangıcı

durumuna geri döndürülür.

1 :

Tornalama otomatik çalışmalarında modal, tüm otomatik çalışma

hareketleri tamamlandıktan sonra, otomatik çalışma başlangıcı

durumuna geri döndürülmez.

ESC 0 :

Tornalama otomatik çalışmalarında takım, tüm otomatik çalışma

hareketleri tamamlandıktan sonra, parça işleme otomatik çalışmanın

başlatıldığı noktaya geri döner.

1 :

Tornalama otomatik çalışmalarında takım, tüm otomatik çalışma

hareketleri tamamlandıktan sonra, parça işleme otomatik çalışmanın

başlatıldığı noktaya geri dönmez.

- 793 -

A. PARAMETRELER

B-63874TR/05

27103

LT7

LT3

LT2

LT1

LT0

Bu parametrenin ayarlanmasıyla optimum otomatik çalışma menüsü

ekranda görüntülenebilir. Lütfen tezgah yapılandırmasına göre yalnızca

1 bit ayarlayın.

LT0

1 : Torna tezgahı - X/Z ekseni

LT1

1 : Torna tezgahı - X/Z/C ekseni

LT2

1 : Torna tezgahı - X/Z/C/Y ekseni

LT3

1 : Torna tezgahı - X/Z/C/Y/B ekseni (B ekseni : Takım eğim ekseni)

Açıklama) LT0 - LT3'ün iki fazlası ayarlanırsa, önceliği daha büyük

numaralı bit alır.

LT7

1 : Torna tezgahı - Alt iş milli torna

Açıklama) Bu LT7, LT0 - LT3 ile birlikte kullanılır.

NOT

1 Parametre No.27103 ayarlandığında, Power ON'dan

sonra NOW LOADING ekranında

[F] tuşuna

bastığınızdan emin olun. Gerekeli parametreler

otomatik olarak ayarlanır.

(Gerekli parametreler

ayarlandığında

“NOW SETTING PARAMETERS”

mesajı, NOW LOADING ekranının sol tarafında

görüntülenir.)

2 Parametre No.27103 ayarlanarak, ekranla ilgili

aşağıdaki parametreler otomatik olarak ayarlanır.

No.14702#1

No.27000#1

No.27000#4

No.27100#4

No.27000#6

No.27001#0,#1

No.27004#0

No.27004#1

İş mili seçimi

Delik seçimi

Yüz kon-M

Yüz kon-T

Koord dönü

Dön. eks. adı

Menü 1

Menü 2

No.27103 #0=1

No.27103 #7=0

No.27103 #1=1

No.27103 #7=0

No.27103 #2=1

No.27103 #7=0

No.27103 #3=1

No.27103 #7=0

No.27103 #0=1

No.27103 #7=1

No.27103 #1=1

No.27103 #7=1

No.27103 #2=1

No.27103 #7=1

No.27103 #3=1

No.27103 #7=1

- 794 -

B-63874TR/05

A. PARAMETRELER

A.4.2 Tornalama Otomatik Çalışma Parça İşleme Parametreleri

Bu parametreler tornalama otomatik çalışmalarının ayarları içindir.

27120

BLN

BLN 0 : Takım kesme yönüne ilerlediğinde takımın üzerinde hareket ettiği şekil

özniteliği boş öğeyse takımın artan hareketi, uç yarıçapı R'dir.

1 : Takım kesme yönüne ilerlediğinde takımın üzerinde hareket ettiği şekil

özniteliği boş öğeyse (geleneksel özellikler) takımın artan hareketi,

temizleme + uç yarıçapı R'dir (×2).

27125

PTANG

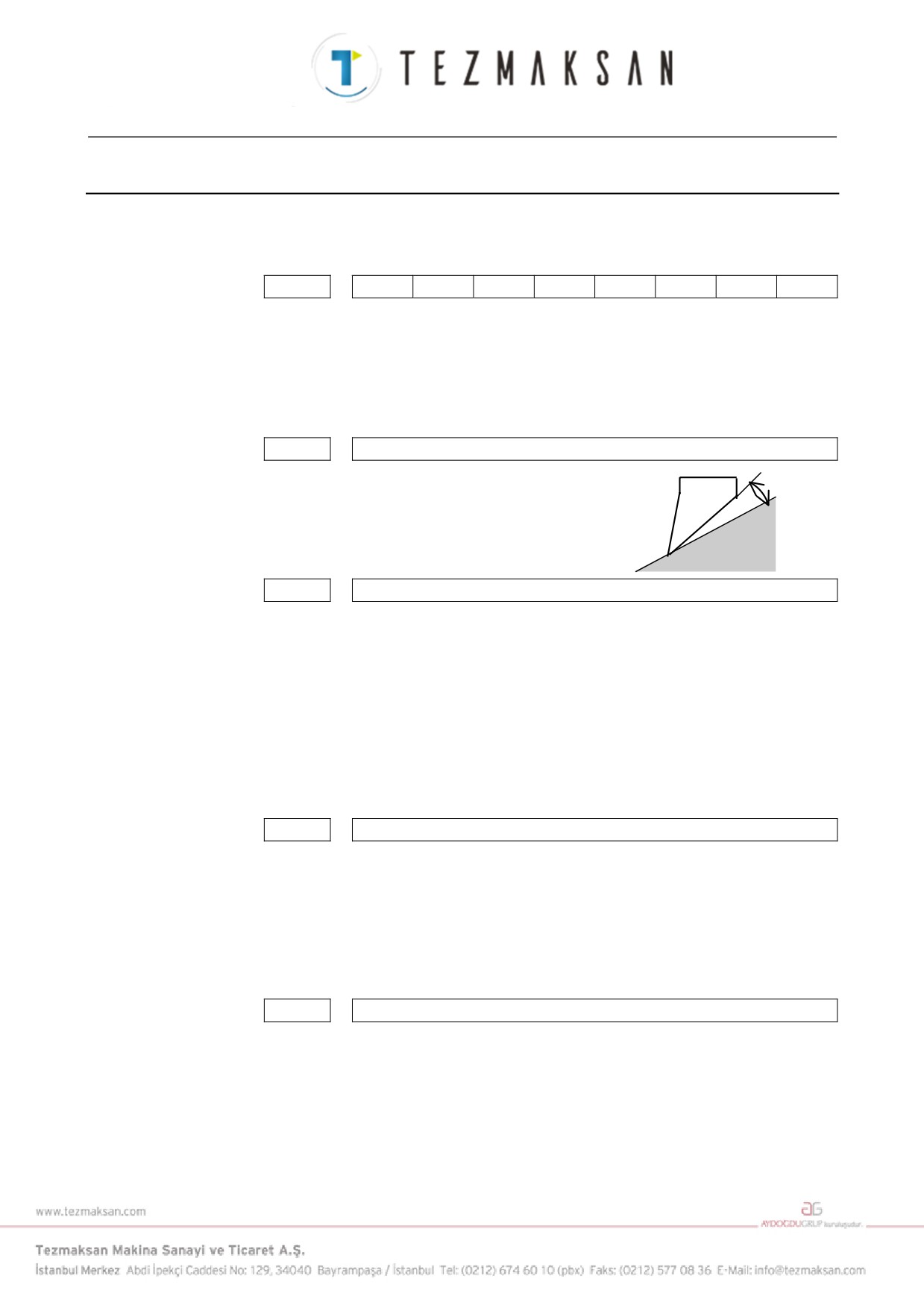

PTANG : Kesme kenarı koruma açısı.

Veri birimi : 1 derece

27126

DCLMP

DCLMP :

Tornalama, Tornalama oluk açma ve Diş Çekme 'CUT DEPTH'

kelepçeleme değeri

Veri birimi :

Metrik alım için (0000#2=0) : 0,001 mm

İnç alımı için (0000#2=1) : 0,0001 inç

DCLMP = 0 olduğunda kesme derinliği kelepçeleme değerinin,

belirtilen kesme derinliğinin onda biri olduğu varsayılır.

27128

ESCPCLMP

ESCPCLMP :

Tornalama otomatik çalışma için minimum ESCAPE AMOUNT

kümeleme değeri.

Veri birimi :

Metrik alım için (0000#2=0) : 0,001(mm)

İnç alımı için (0000#2=1) : 0,0001(inç)

27129

XAXSCLMP

XAXSCLMP :

Tornalama Otomatik Çalışma için minimum X-AXIS CLEARANCE

kümeleme değeri.

Veri birimi :

Metrik alım için (0000#2=0) : 0,001(mm)

İnç alımı için (0000#2=1) : 0,0001(inç)

- 795 -

A. PARAMETRELER

B-63874TR/05

27130

ZAXSCLMP

ZAXSCLMP : Tornalama Otomatik Çalışma için minimum Z-AXIS CLEARANCE

kümeleme değeri.

Veri birimi :

Metrik alım için (0000#2=0) : 0,001(mm)

İnç alımı için (0000#2=1) : 0,0001(inç)

A.4.3

Diş Çekme Otomatik Çalışmaları İçin Parametreler

Bu parametreler diş çekme otomatik çalışmalarının ayarları içindir.

27145

TDMIN

TDMIN :

Diş çekme sırasında minimum kesme derinliği.

Veri birimi :

Metrik alım için (0000#2=0) : 0,001 mm

İnç alımı için (0000#2=1) : 0,0001 inç

27150

TGNOUT

TGNOUT :

Genel amaçlı vidalar için vida yüksekliği etkeni (dış çaplar için).

0 değeri 0,6495 olarak kabul edilir.

Veri birimi : 0.0001

NOT

Genel amaçlı vidalarda (dış çaplar için) [THREAD

DEPTH] hesaplamak için No.27150 kullanılır.

Formül aşağıdaki gibidir.

(Dış Vida Derinliği) = (No.27150) × (Hatve)

27151

TGNIN

TGNIN :

Genel amaçlı vidalar için vida yüksekliği etkeni

(iç çaplar için).

0 değeri 0,6495 olarak kabul edilir.

Veri birimi : 0.0001

NOT

Genel amaçlı vidalarda (dış çaplar için) [THREAD

DEPTH] hesaplamak için No.27151 kullanılır.

Formül aşağıdaki gibidir.

(İç Vida Derinliği) = (No.27151) × (Hatve)

- 796 -

B-63874TR/05

A. PARAMETRELER

27152

TMTOUT

TMTOUT :

Metrik ve birleştirilmiş vidalar için vida yüksekliği etkeni (dış çaplar

için). 0 değeri 0,6495 olarak kabul edilir.

Veri birimi : 0.0001

NOT

1 Metrik vidalarda (dış çaplar için) [THREAD DEPTH]

hesaplamak için No.27152 kullanılır.

Formül aşağıdaki gibidir.

(Dış Vida Derinliği) = (No.27152) × (Hatve)

2 Birleştirilmiş vidalarda

(dış çaplar için)

[THREAD

DEPTH] hesaplamak için No.27152 kullanılır.

Formül aşağıdaki gibidir.

(Dış Vida Derinliği) (mm)

= ((No.27152) ÷ (Vida Numarası)) × 25.4

(Dış Vida Derinliği) (inç)

= (No.27152) ÷ (Vida Numarası)

27153

TMTIN

TMTIN :

Metrik ve birleştirilmiş vidalar için vida yüksekliği etkeni (iç çaplar

için). 0 değeri 0,6495 olarak kabul edilir.

Veri birimi : 0.0001

NOT

1 Metrik vidalarda (İç çaplar için) [THREAD DEPTH]

hesaplamak için No.27153 kullanılır.

Formül aşağıdaki gibidir.

(İç Vida Derinliği) = (No.27153) × (Hatve)

2 Birleştirilmiş vadalarda

(İç çaplar için)

[THREAD

DEPTH] hesaplamak için No.27153 kullanılır.

Formül aşağıdaki gibidir.

(İç Vida Derinliği) (mm)

= ((No.27153) ÷ (Vida Numarası)) × 25.4

(İç Vida Derinliği) (inç)

= (No.27153) ÷ (Vida Numarası)

- 797 -

A. PARAMETRELER

B-63874TR/05

27154

TPTOUT

TPTOUT :

PT ve PF vidalar için vida yüksekliği etkeni (dış çaplar için).

0 değeri 0,6403 olarak kabul edilir.

Veri birimi : 0.0001

NOT

PT ve PF vidalarda (dış çaplar için) [THREAD DEPTH]

hesaplamak için No.27154 kullanılır.

Formül aşağıdaki gibidir.

(Dış Vida Derinliği) (mm)

= ((No.27154) ÷ (Vida Numarası)) × 25.4

(Dış Vida Derinliği) (inç)

= (No.27154) ÷ (Vida Numarası)

27155

TPTIN

TPTIN :

PT ve PF vidalar için vida yüksekliği etkeni (iç çaplar için).

0 değeri 0,6403 olarak kabul edilir.

Veri birimi : 0.0001

NOT

PT ve PF vidalarda (İç çaplar için) [THREAD DEPTH]

hesaplamak için No.27155 kullanılır.

Formül aşağıdaki gibidir.

(İç Vida Derinliği) (mm)

= ((No.27155) ÷ (Vida Numarası)) × 25.4

(İç Vida Derinliği) (inç)

= (No.27155) ÷ (Vida Numarası)

27156

SURFSCLMP

SURFCLMP :

Diş çekme Otomatik Çalışma için minimum SURFACE CLEARANCE

kümeleme değeri.

Veri birimi :

Metrik alım için (0000#2=0) : 0,001(mm)

İnç alımı için (0000#2=1) : 0,0001(inç)

27157

ENTRCLMP

ENTRCLMP :

Diş Çekme Otomatik ÇAlışma için minimum ENTRANCE

CLEARANCE kümeleme değeri.

Veri birimi :

Metrik alım için (0000#2=0) : 0,001(mm)

İnç alımı için (0000#2=1) : 0,0001(inç)

- 798 -

B-63874TR/05

A. PARAMETRELER

27158

EXITSCLMP

EXITCLMP : Diş Çekme Otomatik Çalışma için minimum EXIT CLEARANCE

kümeleme değeri.

Veri birimi :

Metrik alım için (0000#2=0) : 0,001(mm)

İnç alımı için (0000#2=1) : 0,0001(inç)

A.4.4

Tornalama ve Oluk Açma Otomatik Çalışmaları için Parametre

Bu parametre, tornalama ve oluk açma otomatik çalışmalarının ayarı

içindir.

27175

GDMIN

GDMIN :

Tornalama ve oluk açmadaki minimum kesme derinliği (kaba kesme).

Veri birimi :

Metrik alım için (0000#2=0) : 0,001 mm

İnç alımı için (0000#2=1) : 0,0001 inç

GDMIN = 0 olduğunda minimum kesme derinliğinin, belirtilen kesme

derinliğinin onda biri olduğu varsayılır.

27176

CLRECLMP

CLRECLMP :

Tornalama oluk açma Otomatik Çalıştırma minimum CLEARANCE

kümeleme değeri.

Veri birimi :

Metrik alım için (0000#2=0) : 0,001(mm)

İnç alımı için (0000#2=1) : 0,0001(inç)

27177

ESCPCLMP

ESCPCLMP :

Tornalama oluk açma Otomatik Çalışma için minimum ESCAPE

CLEARANCE kümeleme değeri.

Veri birimi :

Metrik alım için (0000#2=0) : 0,001(mm)

İnç alımı için (0000#2=1) : 0,0001(inç)

- 799 -

A. PARAMETRELER

B-63874TR/05

A.4.5

Program Koordinat Sistemi Değiştirme Fonksiyonu için

Parametreler ve Takım Ofset Belleği Değiştirme Fonksiyonu

Bu parametreler, program koordinat sistemi değiştirme fonksiyonu ve

takım ofset belleği değiştirme Fonksiyonunun ayarları içindir.

27180

G1992W1M

G1992W1M :

G1992 S** W1 bloğu yürütüldüğünde program koordinatı sistem 1'e

değiştirilecek M kodu verilmesi.

geçerli veri aralığı : 0-99999999

27181

G1992W2M

G1992W2M :

G1992 S** W2 komut satırı yürütüldüğünde program koordinatı sistem

2'ye değiştirilecek M kodu verilmesi.

geçerli veri aralığı : 0-99999999

27184

G1992W1O

G1992W1O :

G1992 S** W1 komut satırı yürütüldüğünde program koordinatı sistem

1'e değiştirmek için çağrılan P kodu makro program numarası.

geçerli veri aralığı : 0-99999999

27185

G1992W2O

G1992W2O :

G1992 S** W2 komut satırı yürütüldüğünde program koordinatı sistem

2'ye değiştirmek için çağrılan P kodu makro program numarası.

geçerli veri aralığı : 0-99999999

- 800 -

A. PARAMETRELER

B-63874TR/05

A.4.6

Parça İşleme Simülasyonu için Parametreler (Canlandırmalı)

Bu parametreler parça işleme simülasyonunun (canlandırmalı) ayarları

içindir.

27300

BOŞLUK ÖLÇEĞİ

(Bayt tipi, FANUC standart ayarları = 0)

Parça işleme simülasyonu fonksiyonundaki otomatik ölçeklendirme

için ölçek büyültme.

Veri birimi :

%10

Geçerli veri aralığı : 0'dan 20'ye kadar (0 ayarlanırsa %100 varsayılır.)

NOT

1 Ana iş milinin bir Cs ekseninin olması durumunda

lütfen yalnızca No.14717'yi ayarladığınızdan emin

olun. Cs ekseni veya Canlandırma seçeneği yoksa

ayarlama gereksizdir.

2 Ana ve alt iş milli iki Cs ekseni olması durumunda,

No.27301, No.27302 ve No.27312 #0 parametrelerinin

ayarlandığından emin olun. No.14717, Cs ekseni için

çalışma numarası olarak aşağıdaki şekilde kullanılır.

27312#0 = 1 olduğunda, No. 14717 iş mili seçim komutu

(G1998) tarafından No.27301 veya No.27302 değerine

yeniden yazdırılır. Bu nedenle No.27312 #0=1 olması

durumunda, lütfen Frezeleme otomatik çalışmalarından

önce İş mili seçim komutunun (G1998) belirtildiğinden

emin olun.

4 İş mili seçim komutu (G1998) ile ilgili olarak, lütfen “9.5

Canlandırma için veri ayarı”na başvurun.

27301

DÖNDÜRME EKSENİ NO. (SP1)

(Bayt tipi, FANUC standart ayarları = 0)

Ana iş milinin dönme ekseni (Cs ekseni) numarası

<İlgili parametreler : No.14717, No.27312#0, #1, #2, No.27302>

NOT

Lütfen Frezeleme otomatik çalışmalarından önce İş mili

seçim komutunun (G1998 S1) belirtildiğinden emin olun.

27302

DÖNDÜRME EKSENİ NO. (SP2)

(Bayt tipi, FANUC standart ayarları = 0)

Alt iş milinin dönme ekseni (Cs ekseni) numarası

<İlgili parametreler : No.14717, No.27312#0, #1, #2, No.27301>

NOT

Lütfen Frezeleme otomatik çalışmalarından önce İş mili

seçim komutunun (G1998 S2) belirtildiğinden emin olun.

- 802 -

B-63874TR/05

A. PARAMETRELER

27303

MTYPE

(Bayt tipi, FANUC standart ayarları = 0)

MTYPE :

Tezgah mekanizması tipi

Tip

Kontrol edilen dönme ekseni

Eksen için parametre ayarı

Dönme ekseni olmadan

Parametre No.14178 bir takım

Veya

dönme eksenidir.

Takım dönme ekseni ile

Parametre No.14178 bir iş parçası

İş parçası tablası dönme ekseni ile

tablası dönme eksenidir.

<İlgili parametreler : No.27301#1, No.27305, No.27307>

NOT

1 İş parçası dönme ekseni

(genellikle C ekseni)

sayısı parametre No.14717'ye ayarlanır. Tezgah

mekanizması tipinin=1 olması durumunda bu

parametre iş parçası tablası dönme ekseni sayısına

ayarlanmamalıdır.

2 Takım dönme eksenini iş parçası tablası dönme

ekseni ile alan bir tezgah için parça işleme

simülasyon çizimi kullanılamaz.

3 Üç temel eksen için eğik dönme ekseni olan bir

tezgahta parça işleme simülasyonu çizimi

kullanılamaz.

4 Tezgah mekanizması tipi=2

(iş parçası tablası

dönme eksenli), çoklu yol sistemi ve alt iş mili

sistemiyle kullanılamaz.

5 Parametre No.14718'e ayarlanan eksen sadece Y

ekseni ile ilgili bir dönme eksenidir.

27305

TBLDISTX

(2 sözcük tipi, FANUC standart ayarları = 0)

TBLDISTX :

Tezgah mekanizması tipinin 1 (iş parçası tablası dönme eksenli) olması

durumunda, çizilen boş şeklin dönme merkezi noktasından dönme

standardı noktasına olan mesafesi (X ekseni). + X ekseninin yönü bu

veri için “+”dır.

<İlgili parametreler : No.27301#1, No.27303, No.27307>

- 803 -

A. PARAMETRELER

B-63874TR/05

27307

TBLDISTZ

(2 sözcük tipi, FANUC standart ayarları = 0)

TBLDISTZ : Tezgah mekanizması tipinin 1 (iş parçası tablası dönme eksenli) olması

durumunda, çizilen boş şeklin dönme merkezi noktasından dönme

standardı noktasına olan mesafesi (Z ekseni). - Z ekseninin yönü bu veri

için “+”dır.

<İlgili parametreler : No.27301#1, No.27303, No.27307>

Dikdörtgen kesintisiz boşluk formu

Sütun boşluk formu

WORK ORIGIN Z

REMOVAL K

Boşluk yüksekliği

Boşluk uzunluğu

WORK ORIGIN X

Parametre No.27307

Döner tabla merkez

noktası

Parametre No.27307

Parametre No.27305

Döner tabla merkez

noktası

Parametre No.27305

27309

DATA

(2 sözcük tipi, FANUC standart ayarları = 0)

VERİLER : Çoklu yol torna tezgahı fonksiyonunda seçilen yol simülasyonu için

R sinyali.

(İlk şekil “bit”tir diğer şekil ise R sinyali numarasıdır.)

Çoklu yol torna tezgahında, parça işleme simülasyonu yalnızca bu

parametreye ayarlı R sinyali tarafından seçilen yolda gerçekleştirilir.

Örneğin 2 yollu sistemle

- Yol 1'de, parametre No.27309=1237 (R123.7, 1'dir)

- Yol 2'de, parametre No.27309=11237 (R1123.7, 1'dir)

27310

TLD

WOK

PRC

(FANUC standart ayarları = 00000000)

PRC 0 :

[STOP] yazılım tuşu canlandırma yazılım tuşu satırında görüntülenir.

1 :

[STOP] yazılım tuşu yerine [PROC] yazılım tuşu görüntülenir.

NOT

[STOP], işlemi bitiş komut satırıyla durdurmak içindir.

[PROC], işlemi 'M01' ile durdurmak içindir.

- 804 -

B-63874TR/05

A. PARAMETRELER

WOK 0 :

Çizim ekranı açıldığında takım yolu çizim ekranı veya parça işleme

çizim ekranında boş bir şekil görüntülenir.

1 :

Boş şekil tanımlaması için bir G kodu yürütüldüğünde takım yolu çizim

ekranı veya parça işleme çizim ekranında boş bir şekil görüntülenir.

TLD 0 :

START

(BAŞLAT) menüsü penceresinde

[TOOL] etiketi

görüntülenmez.

1 :

START menüsü penceresinde [TOOL] etiketi görüntülenir.

27311

ACD

ITF

(FANUC standart ayarları = 00000000)

ITF 0 :

Çakışma kontrolü fonksiyonu bir çakışma alarmı verdiğinde bile

canlandırmalı simülasyon devam eder.

1 :

Çakışma kontrolü fonksiyonu bir çakışma alarmı verdiğinde bile

canlandırmalı simülasyon geçici olarak durdurulur.

NOT

Parametre No. 27310 ve No. 27311 bazı baskılarda

kullanılamaz.

ACD 0 :

İşleme simülasyonu gerçekleştirmede iş parçası koordinatı

değiştirilse bile çizim simülasyonun en üstündeki olarak aynı iş parçası

koordinatında gerçekleştirilir.

(Boş form komut satırının çizim

tanımlamasıyla iş parçası koordinatı simülasyonun en üstündeki sürekli

durum iş parçası koordinatı ile aynıdır.)

1 :

Parça işleme simülasyonu gerçekleştirmede iş parçası koordinatı

değiştirilirse çizim onun üstünde gerçekleştirilir.

NOT

1 Bu parametre yalnızca parça işleme simülasyonunun

çiziminde kullanılabilir. İşleme sırasında çizim,

işlemenin en üstü olarak aynı iş parçası koordinatında

gerçekleştirilir.

2 Çoklu yol sistemlerinde, bu parametre tüm yollardaki

ortak parametredir.

3 ACD

1 olması durumunda, canlandırmalı

simülasyonun gerçekleştirildiği iş mili yolların birinde

bulunan G1998 komutu tarafından en son kumanda

edilendir. ACD = 0 olması durumunda, canlandırmalı

simülasyonun gerçekleştirildiği iş mili yolların birinde

bulunan G1992 veya G1998 komutu tarafından en son

kumanda edilendir.

- 805 -

A. PARAMETRELER

B-63874TR/05

27312

INS

INA

SPA

(FANUC standart ayarları = 00000000)

SPA 0 :

Bir alt iş milinin bağlı olduğu iş mili 1 veya iş mili 2'yi temel alan

simülasyon için dönme ekseni numarası iş mili seçimi komutu

tarafından başlatılmaz.

1 :

Bir alt iş milinin bağlı olduğu iş mili 1 veya iş mili 2'yi temel alan

simülasyon için dönme ekseni numarası iş mili seçimi komutu

tarafından başlatılır.

<İlgili parametreler : No.14717, No.27312#1, #2, No.27301, No.27302>

NOT

SPA = 1 olduğunda No. 14717, iş mili seçim komutu

(G1998) tarafından No.27301 (G1998 S1 olması

durumunda) veya No.27302

(G1998 S2 olması

durumunda) değerine yeniden yazdırılır. Bu yüzden,

SPA = 1 olduğunda lütfen bir iş mili seçim komutunu

belirtmeye dikkat edin.

INA 0 :

INS (#2) kullanılamaz.

1 :

INS (#2) kullanılır.

NOT

SPA (#0)'ın 1 olarak ayarlanması gerekir.

INS 0 :

Canlandırmalı simülasyondan sonra No.14717 (simülasyonun dönme

ekseni numarası), tekrar No.27301 (Ana iş milinin eksen numarası)

değerine yazdırılır.

1 :

Canlandırmalı simülasyondan sonra No.14717 (simülasyonun dönme

ekseni numarası), tekrar No.27302 (Alt iş milinin eksen numarası)

değerine yazdırılır.

NOT

SPA (#0) ve INA (#1)'in 1 olarak ayarlanması gerekir.

27323

MINMOV

(2 sözcük tipi, FANUC standart ayarları=0)

MINMOV :

Parça işleme simülasyonundaki takım için en az komut artışı

Veri birimi : 1 [dot]

27350

GTP

(FANUC standart ayarları = 00000000)

GTP 0 :

Genel takım canlandırıldığında, Uç konumu öndedir

1 :

Genel takım canlandırıldığında, Uç konumu arkadadır

- 806 -

B-63874TR/05

A. PARAMETRELER

27351

GENR TIP LENGTH

(2 sözcük tipi, FANUC standart ayarları=0)

GENR TIP LENGTH :

Genel takım canlandırıldığında freze çakısı uzunluğu

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 12mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 0,4724 inç olacaktır.

27352

GENR HOLD LENGTH

(2 sözcük tipi, FANUC standart ayarları=0)

GENR HOLD LENGTH :

Genel takım canlandırıldığında durdurma uzunluğu

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 50mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 1,9685 inç olacaktır.

27353

GENR HOLD WIDTH

(2 sözcük tipi, FANUC standart ayarları=0)

GENR HOLD WIDTH :

Genel takım canlandırıldığında durdurma genişliği

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 14mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 0,5512 inç olacaktır.

27354

GENR HOLD LENGTH2

(2 sözcük tipi, FANUC standart ayarları=0)

GENR HOLD LENGTH2 :

Genel takım canlandırıldığında durdurma uzunluğu2

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

27355

GENR HOLD WIDTH2

(2 sözcük tipi, FANUC standart ayarları=0)

GENR HOLD WIDTH2 :

Genel takım canlandırıldığında durdurma genişliği2

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

- 807 -

A. PARAMETRELER

B-63874TR/05

27356

TTP

(FANUC standart ayarları = 00000000)

TTP

0 : Diş çekme takımı canlandırıldığında, uç konumu öndedir

1 : Diş çekme takımı canlandırıldığında, uç konumu arkadadır

27357

THREAD TIP WIDTH

(2 sözcük tipi, FANUC standart ayarları=0)

THREAD TIP WIDTH :

Diş çekme takımı canlandırıldığında uç genişliği

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 3mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 0,1181 inç olacaktır.

27358

THREAD HOLD LENGTH

(2 sözcük tipi, FANUC standart ayarları=0)

THREAD HOLD LENGTH :

Diş çekme takımı canlandırıldığında durdurma uzunluğu

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 50mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 1,9685 inç olacaktır.

27359

THREAD HOLD WIDTH

(2 sözcük tipi, FANUC standart ayarları=0)

THREAD HOLD WIDTH :

Diş çekme takımı canlandırıldığında durdurma genişliği

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 14mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 0,5512 inç olacaktır.

- 808 -

B-63874TR/05

A. PARAMETRELER

27360

GVP

(FANUC standart ayarları = 00000000)

GVP

0 : Oluk açma takımı canlandırıldığında, uç konumu öndedir

1 : Oluk açma takımı canlandırıldığında, uç konumu arkadadır

27361

GROOVE HOLD LENGTH

(2 sözcük tipi, FANUC standart ayarları=0)

GROOVE HOLD LENGTH :

Oluk açma takımı canlandırıldığında durdurma uzunluğu

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 50mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 1,9685 inç olacaktır.

27362

GROOVE HOLD WIDTH

(2 sözcük tipi, FANUC standart ayarları=0)

GROOVE HOLD WIDTH :

Oluk açma takımı canlandırıldığında durdurma genişliği

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 14mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 0,5512 inç olacaktır.

27363

BTP

(FANUC standart ayarları = 00000000)

BTP

0 : Düğme tornalama takımı canlandırıldığında, uç konumu öndedir

1 : Düğme tornalama takımı canlandırıldığında, uç konumu arkadadır

27364

BUTTON HOLD LENGTH

(2 sözcük tipi, FANUC standart ayarları=0)

BUTTON HOLD LENGTH : Düğme döndürme takımı canlandırıldığında durdurma genişliği

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 50mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 1,9685 inç olacaktır.

- 809 -

A. PARAMETRELER

B-63874TR/05

27365

BUTTON HOLD WIDTH

(2 sözcük tipi, FANUC standart ayarları=0)

BUTTON HOLD WIDTH : Düğme tornalamae takımı canlandırıldığında durdurma genişliği

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 14mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 0,5512 inç olacaktır.

27366

STP

(FANUC standart ayarları = 00000000)

STP

0 : Düz takım canlandırıldığında, uç konumu öndedir

1 : Düz takım canlandırıldığında, uç konumu arkadadır

27367

STRAI TIP LENGTH

(2 sözcük tipi, FANUC standart ayarları=0)

STRAI TIP LENGTH :

Düz takım canlandırıldığında uç uzunluğu

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 12mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 0,4724 inç olacaktır.

27368

STRAI HOLD LENGTH

(2 sözcük tipi, FANUC standart ayarları=0)

STRAI HOLD LENGTH :

Düz takım canlandırıldığında durdurma uzunluğu

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 50mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 1,9865 inç olacaktır.

- 810 -

B-63874TR/05

A. PARAMETRELER

27369

STRAI HOLD WIDTH

(2 sözcük tipi, FANUC standart ayarları=0)

STRAI HOLD WIDTH :

Düz takım canlandırıldığında durdurma genişliği

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 14mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 0,5512 inç olacaktır.

27370

STRAI HOLD LENGTH2

(2 sözcük tipi, FANUC standart ayarları=0)

STRAI HOLD LENGTH2 :

Düz takım canlandırıldığında durdurma uzunluğu 2

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

27371

STRAI HOLD WIDTH2

(2 sözcük tipi, FANUC standart ayarları=0)

STRAI HOLD WIDTH2 :

Düz takım canlandırıldığında durdurma genişliği 2

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

27372

DRILL TIP LENGTH

(2 sözcük tipi, FANUC standart ayarları=0)

DRILL TIP LENGTH :

Düz takım canlandırıldığında durdurma genişliği

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 50mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 1,9865 inç olacaktır.

27373

F E MIL TIP LENGTH

(2 sözcük tipi, FANUC standart ayarları=0)

F E MIL TIP LENGTH :

Düz alt hadde takımı canlandırıldığında uç uzunluğu

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 50mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 1,9865 inç olacaktır.

- 811 -

A. PARAMETRELER

B-63874TR/05

27374

TAP TIP LENGTH

(2 sözcük tipi, FANUC standart ayarları=0)

TAP TIP LENGTH :

Kılavuz çekme takımı canlandırıldığında uç uzunluğu

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 50mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 1,9865 inç olacaktır.

27376

C SINK TIP LENGTH

(2 sözcük tipi, FANUC standart ayarları=0)

C SINK TIP LENGTH :

Sayaç plaka takımı canlandırıldığında uç uzunluğu

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 26mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 1,0236 inç olacaktır.

27377

C SINK CUT LENGTH

(2 sözcük tipi, FANUC standart ayarları=0)

C SINK CUT LENGTH :

Sayaç plaka takımı canlandırıldığında freze çakısı uzunluğu

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 50mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 1,9685 inç olacaktır.

27378

C SINK SHANK LENGTH

(2 sözcük tipi, FANUC standart ayarları=0)

C SINK SHANK LENGTH :

Sayaç plaka takımı canlandırıldığında sap uzunluğu

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 130mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 5,1181 inç olacaktır.

- 812 -

B-63874TR/05

A. PARAMETRELER

27379

C SINK SHANK DIA

(2 sözcük tipi, FANUC standart ayarları=0)

C SINK SHANK DIA :

Sayaç plaka takımı canlandırıldığında sap çapı

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 32mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 1,2598 inç olacaktır.

27380

B E MIL TIP LENGTH

(2 sözcük tipi, FANUC standart ayarları=0)

B E MIL TIP LENGTH :

Sayaç plaka takımı canlandırıldığında sap çapı

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 50mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 1,9685 inç olacaktır.

27381

REAM TIP LENGTH

(2 sözcük tipi, FANUC standart ayarları=0)

REAM TIP LENGTH :

Rayma takımı canlandırıldığında uç uzunluğu

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 50mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 1,9685 inç olacaktır.

27382

BORING TIP LENGTH

(2 sözcük tipi, FANUC standart ayarları=0)

BORING TIP LENGTH :

Baralama takımı canlandırıldığında uç uzunluğu

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 50mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 1,9685 inç olacaktır.

- 813 -

A. PARAMETRELER

B-63874TR/05

27383

F MIL TIP LENGTH

(2 sözcük tipi, FANUC standart ayarları=0)

F MIL TIP LENGTH : Yüz hadde takımı canlandırıldığında uç uzunluğu

Alım birimi :

mm alımı (0000#2=0) : 0,001(mm)

inç alımı (0000#2=1) : 0,0001(inç)

Açıklamalar)

Metrik alım (0000#2=0) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 63mm olacaktır.

İnç alımı (0000#2=1) olması durumunda 0 olarak ayarlanırsa,

varsayılan veriler 2,4803 inç olacaktır.

A.4.7

Parça İşleme Simülasyonu için Parametre (Canlandırmalı)

27390

M-CODE AVERAGE TIME

(2 sözcük tipi, FANUC standart ayarları=0)

M-CODE AVERAGE TIME

Ortalaması alınmış M kodunun yürütme süresi

Bu parametre, parça işleme zamanını hesaplamak için kullanılır.

veri birimi : 10(milisaniye)

geçerli veri aralığı : 0-99999999

27391

S-CODE AVERAGE TIME

(2 sözcük tipi, FANUC standart ayarları=0)

S-CODE AVERAGE TIME

Ortalaması alınmış S kodunun yürütme süresi

Bu parametre, parça işleme zamanını hesaplamak için kullanılır.

veri birimi : 10(milisaniye)

geçerli veri aralığı : 0-99999999

27390

T-CODE AVERAGE TIME

(2 sözcük tipi, FANUC standart ayarları=0)

T-CODE AVERAGE TIME

Ortalaması alınmış T kodunun yürütme süresi

Bu parametre, parça işleme zamanını hesaplamak için kullanılır.

veri birimi : 10(milisaniye)

geçerli veri aralığı : 0-99999999

- 814 -

B-63874TR/05

A. PARAMETRELER

A.4.8

Çoklu Yol Torna Tezgahı Fonksiyonu Parametreleri

Bu parametreler, Çoklu yol torna tezgahı fonksiyonu içindir.

27400

SPT

(FANUC standart ayarları = 00000000)

SPT

0 : Takım değiştirme noktası, yazılım tuşu ile seçimdir

1 : Takım değiştirme noktası, HEAD anahtar sinyaliyle seçimdir

(yollar arasındaki ortak parametre)

27401

MR2

SR2

SSP

SMP

SSE

SME

(FANUC standart ayarları = 00000000)

SME

0 : Takım değiştirme noktası 2, iş mili 1 ile kullanılamaz.

1 : Takım değiştirme noktası 2, iş mili 1 ile kullanılabilir.

SSE

0 : Takım değiştirme noktası 2, iş mili 2 ile kullanılamaz.

1 : Takım değiştirme noktası 2, iş mili 2 ile kullanılabilir.

NOT

SSE yalnızca Parametre No.14702 SUB(#1) = 1

olması durumunda kullanılabilir.

SMP

0 : Takım değiştirme noktası 2, iş mili 1'in üzerine yerleştirilir.

1 : Takım değiştirme noktası 2, iş mili 1'in altına yerleştirilir.

NOT

SMP yalnızca Parametre No.27401 SME(#0) = 1

olması durumunda kullanılabilir.

SSP

0 : Takım değiştirme noktası 2, iş mili 2'nin üzerine yerleştirilir.

1 : Takım değiştirme noktası 2, iş mili 2'nin altına yerleştirilir.

(yollar arasındaki ortak parametre)

NOT

SSP yalnızca Parametre No.14702 SUB(#1) = 1

ve No.27401 SSE(#1)

1 olması durumunda

kullanılabilir.

- 815 -

A. PARAMETRELER

B-63874TR/05

27402

TSP

TMP

TSE

TME

(FANUC standart ayarları = 00000000)

TME

0 : Takım değiştirme noktası 3, iş mili 1 ile kullanılamaz.

1 : Takım değiştirme noktası 3, iş mili 1 ile kullanılabilir.

TSE

0 : Takım değiştirme noktası 3, iş mili 2 ile kullanılamaz.

1 : Takım değiştirme noktası 3, iş mili 2 ile kullanılabilir.

NOT

TSE yalnızca Parametre No.14702 SUB(#1) = 1

olması durumunda kullanılabilir.

TMP

0 : Takım değiştirme noktası 3, iş mili 1'in üzerine yerleştirilir.

1 : Takım değiştirme noktası 3, iş mili 1'in altına yerleştirilir.

NOT

TMP yalnızca Parametre No.27402 TME(#0) = 1

olması durumunda kullanılabilir.

TSP

0 : Takım değiştirme noktası 3, iş mili 2'nin üzerine yerleştirilir.

1 : Takım değiştirme noktası 3, iş mili 2'nin altına yerleştirilir.

(yollar arasındaki ortak parametre)

NOT

TSP yalnızca Parametre No.14702 SUB(#1) = 1

ve No.27402 TSE(#1)

1 olması durumunda

kullanılabilir.

- 816 -

B-63874TR/05

A. PARAMETRELER

A.4.9

Yol Numarası Görüntüsünün Simgesi için Parametreler

Bu parametreler yol numarası görüntüsünün Simgesi içindir.

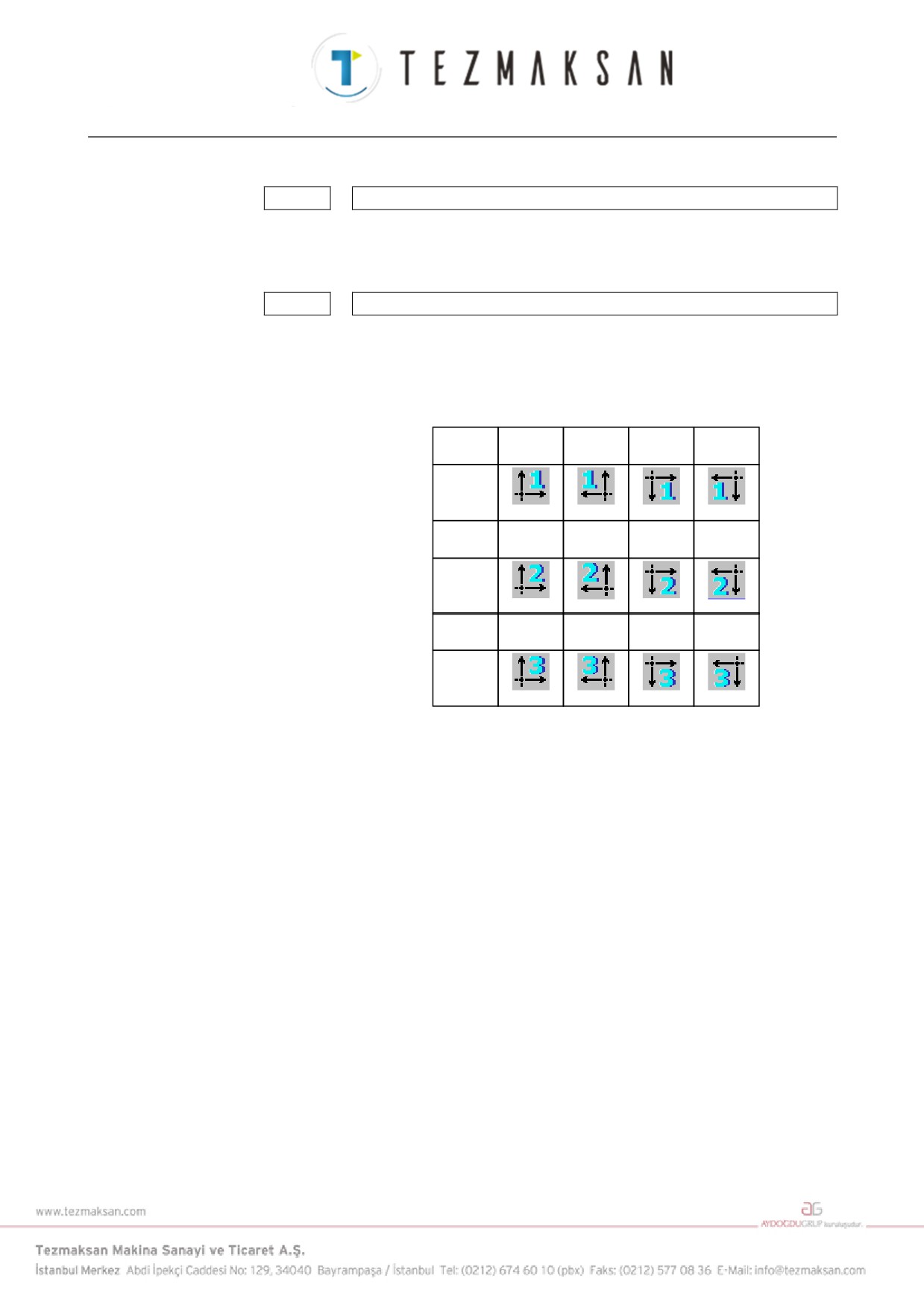

27410

P1ICON

(Bayt tipi, FANUC standart ayarları=0)

P1ICON :

Yol 1 seçildiğinde ICON numarası.

(yollar arasındaki ortak parametre)

27411

P2ICON

(Bayt tipi, FANUC standart ayarları=0)

P2ICON :

Yol 2 seçildiğinde ICON numarası

(yollar arasındaki ortak parametre)

27412

P3ICON

(Bayt tipi, FANUC standart ayarları=0)

P3ICON :

Yol 3 seçildiğinde ICON numarası

(yollar arasındaki ortak parametre)

= 0

: hiçbir şey

= 1

: alt yönlü ve diğerine karşıt yol 1

(2 yol sistemi)

= 2

: üst yönlü ve diğerine karşıt yol 1

(2 yol sistemi)

= 3

: üst yönlü ve diğerine karşıt yol 2

(2 yol sistemi)

= 4

: alt yönlü ve diğerine karşıt yol 2

(2 yol sistemi)

= 5

: üst yönlü ve diğerine paralel yol 2

(2 yol sistemi)

= 6

: alt yönlü ve diğerine paralel yol 2

(2 yol sistemi)

= 10 : alt yönlü tek yol 1 (3 yol sistemi)

= 11 : üst yönlü sağ taraf yol 1 (3 yol sistemi)

= 12 : üst yönlü sol taraf yol 1 (3 yol sistemi)

= 13 : üst yönlü tek yol 1 (3 yol sistemi)

= 14 : alt yönlü sağ taraf yol 1 (3 yol sistemi)

= 15 : alt yönlü sol taraf yol 1 (3 yol sistemi)

= 20 : üst yönlü sağ taraf yol 2 (3 yol sistemi)

= 21 : üst yönlü sol taraf yol 2 (3 yol sistemi)

= 22 : alt yönlü tek taraf yol 2 (3 yol sistemi)

= 23 : alt yönlü sağ taraf yol 2 (3 yol sistemi)

= 24 : alt yönlü sol taraf yol 2 (3 yol sistemi)

= 25 : üst yönlü tek yol 2 (3 yol sistemi)

= 30 : üst yönlü sol taraf yol 3 (3 yol sistemi)

= 31 : üst yönlü sağ taraf yol 3 (3 yol sistemi)

= 32 : alt yönlü tek taraf yol 3 (3 yol sistemi)

= 33 : alt yönlü sol taraf yol 3 (3 yol sistemi)

= 34 : alt yönlü sağ taraf yol 3 (3 yol sistemi)

= 35 : üst yönlü tek yol 3 (3 yol sistemi)

- 817 -

B-63874TR/05

B. ALARMLAR

ALARMLAR

Giriş programı veya bir ya da daha fazla parametre ayarı doğru değilse,

aşağıdaki P/S alarmları verilir.

Aşağıdaki P/S alarmlarından farklı bir alarm verilirse, ilgili NC

operatörü kılavuzuna bakınız.

NOT

(Series 30i'de, alarm P/S değil MC'dir.)

Alarm

Açıklama

16i

30i

Sebep

İşleme tabi tutulacak bir alan yoktur. Takım, belirtilen parça işleme alanı için çok büyüktür.

3003

3503

İşlem

Daha küçük bir program kullanmak için parça işleme programını değiştirin.

Sebep

Kesme sayısı, sınırı aşmıştır.

3004

3504

Örneğin parça işleme profilini bölerek kesme sayısını azaltmak için, parça işleme programını

İşlem

değiştirin.

Sebep

Parça işleme başlangıç noktası geçersizdir.

3005

3505

Ya parça işleme başlangıç noktasını normal bir noktayla değiştirin ya da otomatik olarak

İşlem

noktaya karar vermesi için parça işleme programını değiştirin.

Sebep

Parça işleme alanı geçersiz.

3006

3506

Parça işleme programındaki parça şekli ve boş şekil gibi doğru bir parça işleme alanı

İşlem

belirtmek için, işleme programını değiştirin.

Sebep

Kesme koşulları geçersizdir.

3007

3507

İşlem

Besleme hızı gibi normal kesme koşullarını belirtmek için parça işleme programını değiştirin.

Sebep

Belirtilen koşullar altında son işlem olanaksızdır.

3008

3508

İşlem

Son işlem programını gözden geçirin.

Sebep

Bir çakışma oluştu. Örneğin, takım yolu karşı parça işleme alanıyla çakışabilir.

3009

3509

Örneğin, freze çakısı yarıçapı, parça işleme alanı için çok büyük olabilir. Parça işleme

İşlem

programını değiştiriniz.

Parça işleme otomatik çalışma bulunamadı. Parça işleme tipi komut satırı bulunamadı;

Sebep

3010

3510

yalnızca bir şekil komut satırı belirtilmiş.

İşlem

Örneğin gerekli parça işleme tipi komut satırını ekleyerek parça işleme programını değiştirin.

Parça işleme otomatik çalışma bulunamadı. Kullanılmayan bir parça işleme otomatik

Sebep

3011

3511

çalışma belirtildi.

İşlem

Gerekli seçenekler eklenmeyebilir. Takım tezgahı üreticisine başvurun.

Beraber birleştirilemeyen G kodları. Parça işleme tipi komut satırında kullanılmayan bir

Sebep

şekil komut satırı belirtildi.

3012

3512

Parça işleme tipi komut satırı ve şekil komut satırının doğru bir bileşimini belirtmek için,

İşlem

parça işleme programını değiştirin.

Sebep

Rasgele şekil geçersizdir.

3013

3513

İşlem

Doğru rasgele şekli belirtmek için parça işleme programını değiştirin.

Sebep

Şekil verileri geçersizdir.

3014

3514

İşlem

Doğru şekil verilerini belirtmek için parça işleme programını değiştirin.

Sebep

Takım ofseti doğru şekilde okunamıyor.

3015

3515

Ofset ayarlarının numarası gibi gerekli seçenekler ayarlanmayabilir. Örneğin ofset

İşlem

numarasını geçerli bir numarayla değiştirerek parça işleme programını değiştirin.

- 819 -

FANUC MANUAL GUIDE i. OPERATÖR KILAVUZU - 28
