Signal status screen

•



Control axis select signal

Displays the status of control axis select signal EAX <Gn136>.

•



Alarm signal

Displays the status of alarm signal EIALg.

•



Reset signal

Displays the status of reset signal ECLRg.

•



Axis move signal

Displays the status of axis moving signal EGENg.

•



ECKZ signal

Displays the status of following zero checking signal ECKZg.

•



In-position signal

Displays the status of in-position signal EINPg.

•



Aixs stop signal

Displays the status of axis control temporary stop signal ESTPg.

•



Distance to go

Displays the remaining traverse distance of the command being
executed.



NOTE

1  When the control axis select signal is 0, the remaining traverse distance is

indicated as "---".

2  When the associated axis is being moved by other than the ladder or macro

executor, the remaining traverse distance is indicated as "---".



  -

Executing buffer display screen

•



Command

Displays axis control command signals EC0g to EC6g in the executing
buffer.

•



Subcommand

Displays a subcommand number in the executing buffer.

•



Feedrate signal

Displays axis control feedrate signals EIF0g to EIF5g in the executing
buffer.

•



Data signal

Displays axis control data signals EID0g to EID31g in the executing
buffer.

•



Subcommand data 1 (4)  Four-byte information beginning with [subcommand start address + 4] in

the executing buffer is displayed.

•



Subcommand data 2 (4)  Four-byte information beginning with [subcommand start address + 8] in

the executing buffer is displayed.

•



Subcommand data 3 (4)  Four-byte information beginning with [subcommand start address + 12] in

the executing buffer is displayed.

•



Subcommand data 4 (4)  Four-byte information beginning with [subcommand start address + 16] in

the executing buffer is displayed.

•



Subcommand data 5 (4)  Four-byte information beginning with [subcommand start address + 20] in

the executing buffer is displayed.

•



Subcommand data 6 (4)  Four-byte information beginning with [subcommand start address + 24] in

the executing buffer is displayed.

•



Subcommand data 7 (4)  Four-byte information beginning with [subcommand start address + 28] in

the executing buffer is displayed.



NOTE

1  What was specified is displayed only when the buffer is valid. When execution is

completed or the buffer is invalid, "---" is displayed.

2  If the PMC axis does not move due to an invalid command etc. or an alarm is

issued during execution, what was specified is displayed on this screen. This
indication is cleared when the ECLRg signal turns on or an emergency stop
occurs. After that "---" is displayed.

3  When the associated axis is being moved by other than the ladder or macro

executor, "---" is displayed.

4  The speed signal is displayed in decimal with no sign.



B-64693EN-1/01





16. PMC CONTROL FUNCTION



- 2611 -

  -

Waiting buffer display screen

•



Command

Displays axis control command signals EC0g to EC6g in the waiting
buffer.

•



Subcommand

Displays a subcommand number in the waiting buffer.

•



Feedrate signal

Displays axis control feedrate signals EIF0g to EIF5g in the waiting buffer.

•



Data signal

Displays axis control data signals EID0g to EID31g in the waiting buffer.

•



Subcommand data 1 (4)  Four-byte information beginning with [subcommand start address + 4] in

the waiting buffer is displayed.

•



Subcommand data 2 (4)  Four-byte information beginning with [subcommand start address + 8] in

the waiting buffer is displayed.

•



Subcommand data 3 (4)  Four-byte information beginning with [subcommand start address + 12] in

the waiting buffer is displayed.

•



Subcommand data 4 (4)  Four-byte information beginning with [subcommand start address + 16] in

the waiting buffer is displayed.

•



Subcommand data 5 (4)  Four-byte information beginning with [subcommand start address + 20] in

the waiting buffer is displayed.

•



Subcommand data 6 (4)  Four-byte information beginning with [subcommand start address + 24] in

the waiting buffer is displayed.

•



Subcommand data 7 (4)  Four-byte information beginning with [subcommand start address + 28] in

the waiting buffer is displayed.



NOTE

1  What was specified is displayed only when the buffer is valid. When the buffer is

invalid, "---" is displayed.

2  When the associated axis is being moved by other than the ladder or macro

executor, "---" is displayed.

3  The speed signal is displayed in decimal with no sign.



  -

Input buffer display screen

•



Command

Displays axis control command signals EC0g to EC6g in the input buffer.

•



Subcommand

Displays a subcommand number in the input buffer.

•



Feedrate signal

Displays axis control feedrate signals EIF0g to EIF5g in the input buffer.

•



Data signal

Displays axis control data signals EID0g to EID31g in the input buffer.

•



Subcommand data 1 (4)  Four-byte information beginning with [subcommand start address + 4] in

the input buffer is displayed.

•



Subcommand data 2 (4)  Four-byte information beginning with [subcommand start address + 8] in

the input buffer is displayed.

•



Subcommand data 3 (4)  Four-byte information beginning with [subcommand start address + 12] in

the input buffer is displayed.

•



Subcommand data 4 (4)  Four-byte information beginning with [subcommand start address + 16] in

the input buffer is displayed.

•



Subcommand data 5 (4)  Four-byte information beginning with [subcommand start address + 20] in

the input buffer is displayed.

•



Subcommand data 6 (4)  Four-byte information beginning with [subcommand start address + 24] in

the input buffer is displayed.

•



Subcommand data 7 (4)  Four-byte information beginning with [subcommand start address + 28] in

the input buffer is displayed.



16. PMC CONTROL FUNCTION





B-64693EN-1/01



- 2612 -

NOTE

1  What was specified is displayed only when the buffer is valid. When the buffer is

invalid, "---" is displayed.

2  If an alarm occurs due to a command error, what was specified is displayed on

this screen. This indication is cleared when the ECLRg signal turns on or an
emergency stop occurs. Then, "---" is displayed.

3  When the associated axis is being moved by other than the ladder or macro

executor, "---" is displayed.

4  The speed signal is displayed in decimal with no sign.



Parameter





#7

#6

#5

#4

#3

#2

#1

#0

3137



EAC



















[Input type]  Parameter input



[Data type]  Bit





#7  EAC

  The PMC axis status display screen is:

0:

Not displayed.

1:

Displayed.



16.2

EXTERNAL DATA INPUT

Overview

In the external data input function, the CNC can be operated by the external data which use the signal of
PMC.
This function is an optional function.

There are following functions in the external data input.
-

External tool offset

-

External program number search

-

External work coordinate system shift

-

External machine zero point shift

-

External alarm message

-

External operator message

-

Substitution of the number of machined parts and number of required parts



NOTE



Ladder sequence of the external data input can be easily incorporated by using
PMC function. Functional instruction EXIN(External Data Input: SUB 42) and
functional instruction DISPB(Display Message: SUB 41) that can be easily
implemented the external data input are provided.



For details on functional instruction EXIN and functional instruction DISPB, refer
to the PMC Programming Manual (B-64513EN).



B-64693EN-1/01





16. PMC CONTROL FUNCTION



- 2613 -

Explanation

  -

The basic external data input procedure

The following signals in the Table 16.2 (a) are used to send data from the PMC to the CNC.


Table 16.2 (a)



Signal name

Input signal

Output signal

Address signal for external data input

EA0 to EA6



Data signal for external data input

ED0 to ED31



Read signal for external data input

ESTB



Read completion signal for external data input



EREND

Search completion signal for external data input



ESEND




The basic external data input procedure is described below:

(1)  The PMC sets the address signals, EA0 to EA6 that indicate the data type and data signals ED0 to

ED31.

(2)  The PMC sets the read signal ESTB to “1”.
(3)  When the ESTB signal is set to “1”, the control unit reads the address.
(4)  After reading the address, the control unit sets the read completion signal EREND to “1”.
(5)  When the EREND signal is set to “1”, the PMC sets the ESTB signal to “0”.
(6)  When the ESTB signal is set to “0”, the control unit sets the EREND signal to “0”. This completes

the data input procedure. New data can now be entered.


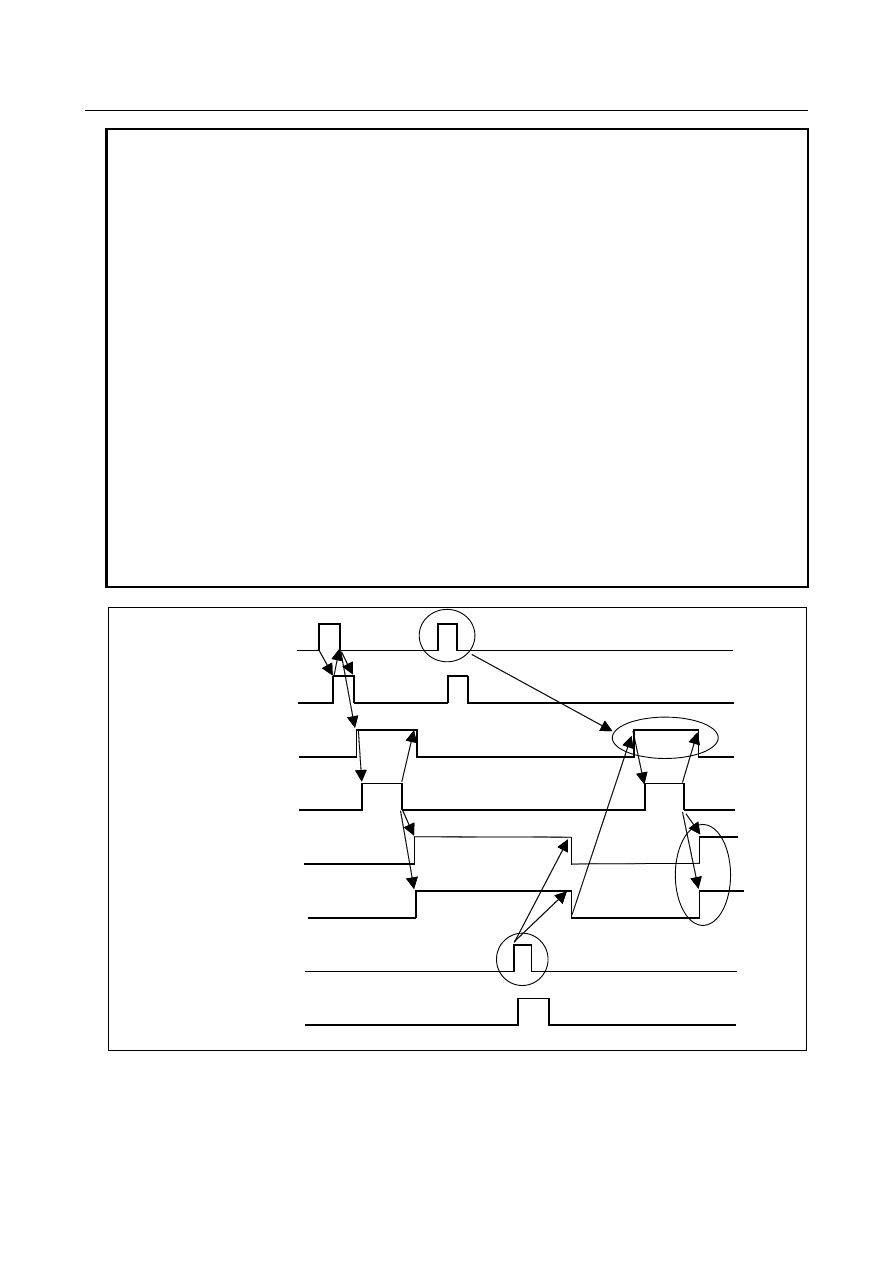

The timing diagram is shown below (Fig. 16.2 (a)):




EA0-EA6

ED0-ED15

ESTB

EREND

ESEND

Only for external program number search

End of search



Fig. 16.2 (a) Timing diagram of External data input



Table 16.2 (b)

No.

Item

E
S
T
B

E
A

6

E
A

5

E
A

4

E
A

3

E
A

2

E
A

1

E
A

0

ED31 to ED16

ED15 to ED0

1

External program number

1

0

0

0  X  X  X  X

Program number (BCD 8 digits with unsign)

2

External tool offset

1

0

0

1  X  X  X  X

Offset value (BCD 8 digits with sign *1)

3

Extended external machine

zero point shift

1

0

1

0

axis code

Shift value (BCD 8 digits with sign *1)

16. PMC CONTROL FUNCTION





B-64693EN-1/01



- 2614 -

No.

Item

E
S
T
B

E
A

6

E
A

5

E
A

4

E
A

3

E
A

2

E
A

1

E
A

0

ED31 to ED16

ED15 to ED0

4

External machine zero

point shift

1

0

1

1

axis code



Extended external machine

zero point shift value(binary)

-9999 to +9999 *2

5

Alarm set

1

1

0

0

0

0

0

0



Alarm No. (binary)

0 to 999 (0 to 4095)

Alarm clear

1

1

0

0

0

0

0

1



Alarm No. (binary)

0 to 999 (0 to 4095)

Operator message

set

1

1

0

0

0

1

0

0



message No. (binary)

0 to 999 (0 to 4095)

Operator message

clear

1

1

0

0

0

1

0

1



message No. (binary)

0 to 999 (0 to 4095)

Message

1

1

0

0

0  X  1

1



character(Character code)

6

Substitute No. of parts

required

1

1

1

0

0

0

0

0



No. of parts required

(BDC4 digits with unsign)

Substitute No. of parts

machined



1



1



1



0



0



0



0



1





No. of parts machined

(BDC4 digits with unsign)





NOTE

1  When bit 3 (EED) of parameter No. 6301 is set to 0, BCD 4 digits are used.
2  By setting bit 7 (EEX) of parameter No. 6300 to 1, a shift value of

±

0 to

999999999 can be specified using ED0 to ED31.



NOTE



For axis code, refer to the Table 16.2 (c).



Table 16.2 (c)

Axis

Axis code

EA3

EA2

EA1

EA0

1st axis

0

0

0

0

2nd axis

0

0

0

1

3rd axis

0

0

1

0

4th axis

0

0

1

1

5th axis

0

1

0

0

6th axis

0

1

0

1

7th axis

0

1

1

0

8th axis

0

1

1

1

9th axis

1

0

0

0

10th axis

1

0

0

1

11th axis

1

0

1

0

12th axis

1

0

1

1

13th axis

1

1

0

0

14th axis

1

1

0

1

15th axis

1

1

1

0

16th axis

1

1

1

1



B-64693EN-1/01





16. PMC CONTROL FUNCTION



- 2615 -

  -

External Program Number Search

A program number (1 to 9999) is specified from an extended source and is selected in the CNC memory.
For machines that can load several kinds of workpieces, this function can automatically select the
program to be executed corresponding to a specific workpiece.
Data for the external program number search is accepted regardless of CNC mode, but the search
execution can be made only in the reset state in MEM mode.
The ESEND signal switches from “0” to “1” on completion of external program number search. This
signal does not turn to “0” unless the cycle start or reset signal is input, or another search is made. Use
ESEND to initiate a cycle start signal after the search.
Because a search operation is deferred until a reset occurs in the MEM mode, an external program
number search  attempted during a CNC operation (the OP signal is “1”) results in the program being
started immediately after the end of an automatic operation in a sequence in which the automatic
operation is started by checking only the ESEND signal (search completion  signal for external data
input).
For this reason, using the bit 3 (ESC) of parameter No. 6300 enables an external program number search
to be canceled at a CNC reset. Concretely, if a reset signal is input between the time the ESTB signal
(read signal for  external data input) is input and the time a search would be executed, setting the bit 3
(ESC) of parameter No. 6300 to 1 keeps the search from being executed. At the same time, the controller
uses the ESCAN (search cancel signal for external data input) signal to inform the PMC that the search
has been canceled.
The ESEND signal (search completion signal for external data input) will not become  “1”, because the
search is canceled.
The controller checks the state of the RST (NC reset) signal for a reset input between the rising edge of
the ESTB signal (read signal for external data input) and the start of the search. Concretely, the controller
cancels the external program number search if the RST (NC reset) signal becomes “1” even momentarily
in this period. The ESCAN signal (search cancel signal for external data input) becomes “1”  at the
beginning of the search.
However, it becomes “0” when the next search is executed (for example, when a cycle start or reset signal
is input), similarly to the ESEND signal (search completion signal for external data input).




Read signal for external data input

(ESTB)
Read completion signal for external
data input (EREND)

If RST becomes “1” even momentarily in this period

Reset signal

(RST)

ESEND does not become “1”.

Search completion signal for external
data input (ESEND)

ESCAN becomes “1” at the beginning of a search

Search cancel signal for external data
input (ESCAN)

ESTB positive-going edge



Beginning of search





Fig. 16.2 (b) Timing diagram of External data input


This function searches the following folder for a target program:
When parameter No. 3467 is set to 0:

Searches the default foreground folder for the program.

When parameter No. 3467 is set to other than 0:

Searches the initial folder specified in parameter No. 3467 for the program.



16. PMC CONTROL FUNCTION





B-64693EN-1/01



- 2616 -

NOTE

1  The external program number search is available when bit 4 (ESR) of parameter

No. 6300 is set to 1.

2  In reset state the automatic operation lamp is off. If the start button is pushed in

the cycle operation stop or hold state, search execution starts from the actual
position indicated by the pointer.

3  When there is no program stored in memory corresponding to the set program

number, the alarm DS1128 occurs.

4  When the program number search is set to 0, the alarm DS0059 occurs.
5  Data for the external program number search is accepted regardless of the

mode, but the search execution can be made only in the reset state. Therefore,
in case that the PMC sequence, which the cycle start is executed by checking
search completion signal for external data input only, is used, if the external
program number search is commanded twice, the program is executed twice.
( When CNC accepts a command of the program number search, the command
is not cancelled even if CNC becomes reset state by external reset signal and so
on.) (See Fig. 16.2 (c).)
If the program execution after reset becomes a problem, make the PMC
sequence not to execute the cycle start after reset.

6  Parameter No. 3467 is also used by the “external workpiece number search”.
7  Parameter No. 3467 is also used by the “macro executor program reference and

write function”.





Read signal for external data
  input (ESTB)

2nd command

Read completion signal for
external data input (EREND)

Search command is kept.



Search completion signal for
external data input (ESEND)

2nd program
search

2nd program execution

NC reset

Cycle start signal
(ST)



Cycle start lamp signal
(STL)


Automatic operation signal
(OP)







External reset signal
(ERS)

Reset signal
(RST)





Fig. 16.2 (c) External program search and program execution after NC reset



B-64693EN-1/01





16. PMC CONTROL FUNCTION



- 2617 -

  -

External Tool offset

These signals provide for changing the tool compensation value via the PMC. When the offset number is
specified by a part program, data input from the PMC is added to the offset value. The offset value can
also be used as input data itself by specifying the input signal.

When the machine tool is equipped with automatic tools or workpiece measuring functions, the offset
value can be corrected using this function, by inputting the error from the correct value into the CNC via
PMC.
If the tool compensation value is externally input when offset number 0 is specified in a part program (an
offset cancel) in the lathe turning machine, the workpiece  coordinate system shifts by the entered
quantity.

The external tool offset range is +/

-

 79999999.



NOTE

1  When data is out of range, the alarm DS1128 occurs.
2  When the data of ineffective function is specified, the alarm DS1121 occurs.
3  If bit 3 (EED) of parameter No. 6301 is set to 1, the Data area can be specified

by 32bit data specification.
Under the setting, the external tool offset range is up to +/ - 79999999.





Data specification for external tool offset (For M series)

Address

Data

*

Note



E

A

6

E

A

5

E

A

4

E

A

3

E

A

2

E

A

1

E

A

0

E

D

31

E

D

30

. . .

E

D

1

E

D

0

0

0

1

a/i



g/w

0

r/l

Sign







0: +  Specified by BCD 8-digit code



1:

-

  (0 to +/

-

79999999)

*

Note



0

Incremental specification

a/i

1

Absolute specification

0

Specification of tool wear offset value

g/w

1

Specification of tool geometry offset value

0

Specification of tool length compensation value

r/l

1

Specification of cutter compensation value

*

Note

: If the bit 3 (EED) of parameter No. 6301 is set to 0, the offset value is specified by using

signals ED0 to ED14, the sign is decided by the signal ED15.



The range of data is available to specify the data from 0 to +/- 7999.



Offset value
