FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 331

16. PMC CONTROL FUNCTION





B-64693EN-1/01



- 2602 -

Table 16.1.2 (b) Command list

No.

Command

Operation

Advanced preview feed

forward

(1)

00h

Rapid traverse

Enable (Rapid traverse)

(2)

01h

Cutting feed - feed per minute

Enable (Cutting feed)

(3)

02h

Cutting feed - feed per revolution

Enable (Cutting feed)

(4)

03h

Skip - feed per minute

Disable

(5)

04h

Dwell

Disable

(6)

05h

Reference position return

Disable

(7)

06h

Continuous feed

Enable (Cutting feed)

(8)

07h

First reference position return

Enable (Rapid traverse)
(NOTE 1)

(9)

08h

Second reference position return

Enable (Rapid traverse)

(10)

09h

Third reference position return

Enable (Rapid traverse)

(11)

0Ah

Fourth reference position return

Enable (Rapid traverse)

(12)

0Bh

External pulse synchronization - position coder

Enable (Cutting feed)

(13)

0Dh

External pulse synchronization - first manual handle

Enable (Cutting feed)

(14)

0Eh

External pulse synchronization - second manual handle

Enable (Cutting feed)

(15)

0Fh

External pulse synchronization - third manual handle

Enable (Cutting feed)

(16)

10h

Speed command

Disable (NOTE 2)

(17)

11h

Torque control

Disable

(18)

12h

Auxiliary function 1

Disable

(19)

14h

Auxiliary function 2

Disable

(20)

15h

Auxiliary function 3

Disable

(21)

20h

Machine coordinate system selection

Enable (Rapid traverse)

(22)

21h

Cutting feed - sec/block specification

Enable (Cutting feed)



NOTE

1  If the axis that satisfies the  both  following conditions exists, advanced preview

feed forward is disabled for all axes that belong to the same group.
-  Bit 1 (DLZx) of parameter No. 1005 for the function for setting the reference

position without dogs is set to 0.

-  Reference position return operation is not performed even once after the

power is turned on.

2  If the both following conditions are satisfied, advanced preview feed forward is

“Enabled (Cutting feed)”.
-  FS16 type (Bit 2 (VCP) of parameter No.8007 is set to 1)
-  Position control (Bit 4 (EVP) of parameter No.8005 is set to 1)



B-64693EN-1/01





16. PMC CONTROL FUNCTION



- 2603 -

Limitation

-

Composite control



PMC axis control enabled advanced preview feed forward cannot  be used for the axes under
composite control.



Alarm PS0563 “CANNOT USE PMC AXIS (ADFF)” occurs if PMC axis control enabled advanced
preview feed forward is specified for the axes under composite control.


-

Superimposed control



When PMC axis control enabled advanced preview feed forward is used for the axes under
superimposed control, it is necessary to set superimposed ahead signal OVLN <Gn531.4> to 1 in all
paths related to superimposed control and place the paths in the superimposed ahead mode.



Alarm PS0563 “CANNOT USE PMC AXIS (ADFF)” occurs if PMC axis control enabled advanced
preview feed forward is specified for the axes under superimposed control not in the superimposed
ahead mode.



NOTE

NOTE

1  In this function, the settings  of  bit 2 (AOFF) of parameter No.1611 and bit 3

(FFR) of parameter No.1800 are disabled.

2  When the same operation is performed on the multiple axes by assigning the

axes to one group, set the parameters to be the same condition about advanced
preview feed forward in the axes. If the settings are different in the axes, it may
not be the same movement.

3  When advanced preview feed forward is enabled, the settings of parameter

No.8030 and No.8031 are disabled.

4  When the cutting/rapid feed-forward switching function is used for PMC axis

control, set bit 6 (NCI) of parameter No.8004 to 0, and check in-position in the
appropriate in-position range.

5  By setting bit 1 (PFE) of parameter No.8008 to 1, it is also possible to enable

advanced preview feed forward for PMC axis control. However, it is necessary to
set superimposed ahead signal OVLN <Gn531.4> to "1" and set to the
superimposition preceding mode. Also, the valid commands for advanced
preview feed forward are limited to rapid traverse (00h), cutting feed - feed per
minute (01h), cutting feed - feed per revolution (02h), and cutting feed - sec /
block specification (21h). Since it is a parameter of the old specification,
basically use bit3 (G8C) and bit 4 (G8R) of parameter No.8004.



Parameter





#7

#6

#5

#4

#3

#2

#1

#0

8004





NCI



G8R

G8C











[Input type]  Parameter input



[Data type]  Bit path




#3  G8C

  In PMC axis control, advanced preview feed forward is :

0:

Disabled.

1:

Enabled.




#4  G8R

  In PMC axis control, advanced preview feed forward is :

0:

Enabled for cutting feed. (Disabled for rapid traverse.)

1:

Enabled for cutting feed and rapid traverse.

16. PMC CONTROL FUNCTION





B-64693EN-1/01



- 2604 -



#6  NCI

  In axis control by the PMC, a position check at the time of deceleration is:

0:

Performed.

1:

Not performed.







#7

#6

#5

#4

#3

#2

#1

#0

8008















PFE






[Input type]  Parameter input



[Data type]  Bit axis



#1  PEF

  If superimposed ahead  signal  OVLN  <Gn531.4> is set to "1", advanced preview feed

forward for PMC axis control rapid traverse (00h), cutting feed –  feed per minute (01h),
cutting feed – feed per revolution (02h), and cutting feed –  sec/block specification (21h)
is:

0:

Disabled.

1:

Enabled.



NOTE

1  This parameter is valid for rapid traverse (00h) when bit3 (FFR) of

parameter No. 1800 is 1 (advanced preview feed forward is
enabled for rapid traverse).

2  This parameter is a parameter of the old specification. It is

recommended not to use this parameter, but to use bit3 (G8C) and
bit 4 (G8R) of parameter No.8004. If both this parameter and G8C
are set to 1, G8C has priority.



8030



Time constant for exponential acceleration/deceleration in cutting feed or continuous feed under PMC

axis control





[Input type]  Parameter input



[Data type]  2-word axis



[Unit of data]  msec

[Valid data range]  0 to 4000


For each axis, this parameter sets a time constant for exponential
acceleration/deceleration in cutting feed or continuous feed under PMC axis control.


NOTE



When either of the following conditions is satisfied, this parameter
is invalid and the value set in parameter No.1622 is used.
-  0 is set in this parameter.
-  Acceleration/deceleration after cutting interpolation is linear

type.

-  Advanced preview feed forward is enabled.



B-64693EN-1/01





16. PMC CONTROL FUNCTION



- 2605 -

8031



FL rate for exponential acceleration/deceleration in cutting feed or continuous feed under PMC axis

control





[Input type]  Parameter input



[Data type]  Real axis



[Unit of data]  mm/min, inch/min, deg/min (machine unit)

[Min. unit of data]  Depend on the increment system of the applied axis
[Valid data range]  Refer to the standard parameter setting table (C)

(When the increment system is IS-B, 0.0 to +999000.0)

For each axis, this parameter sets a lower feedrate limit (FL rate) for exponential
acceleration/deceleration in cutting feed or continuous feed under PMC axis control.


NOTE

1  When either of the following conditions is satisfied, this parameter

is invalid and the value set in parameter No.1623 is used.
-  0 is set in this parameter.
-  Advanced preview feed forward is enabled.

2  Be sure to set 0 in this parameter and parameter No. 1623 for all

axes at all times except for special purposes. If a value other than 0
is set, correct linear or circular figures cannot be obtained.







#7

#6

#5

#4

#3

#2

#1

#0

1611













AOFF









[Input type]  Parameter input



[Data type]  Bit path



  #2  AOFF

  When AI contour control mode is off and the parameter of the advanced  preview  feed

forward function is valid, the advanced preview feed forward function is:
0:

Enabled.

1:

Disabled.







#7

#6

#5

#4

#3

#2

#1

#0

1800











FFR











[Input type]  Parameter input



[Data type]  Bit path





#3  FFR

  Feed-forward control in rapid traverse is:

0:

Disabled

1:

Enabled

Feed-forward  is enabled only in normal cutting  feed. When this parameter  is set to 1,
feed-forward  is enabled in rapid traverse  as well. This capability reduces the servo
positional deviation, thus reducing the time required to enter the in-position width at the
time of positioning.


NOTE



The parameter setting becomes valid after reference position return
is completed.



16. PMC CONTROL FUNCTION





B-64693EN-1/01



- 2606 -

NOTE



This parameter is Initial setting parameter. For details, refer to the
appendix "Automatic setting / Initial setting parameter" in this
manual.


Servo parameter







#7

#6

#5

#4

#3

#2

#1

#0

2005















FEEDx







[Input type]  Parameter input



[Data type]  Bit axis





#1  FEEDx

  Feed forward function is:

0:

Disabled.

1:

Enabled.



2092



Advanced preview feed-forward coefficient

(ADFF1

)





[Input type]  Parameter input



[Data type]  Word axis



[Unit of data]  0.01%

[Valid data range]  0 to 10000


Specify advanced preview feed-forward coefficient.







#7

#6

#5

#4

#3

#2

#1

#0

2214









FFCHG













[Input type]  Parameter input



[Data type]  Bit axis





#4  FFCHG

  The cutting/rapid feed-forward switching function is:

0:

Disabled.

1:

Enabled.



NOTE



When the cutting/rapid feed-forward switching function is used for
PMC axis control, set bit 6 (NCI) of parameter No.8004 to 0, and
check in-position in the appropriate in-position range.



Signal

Superimposed ahead signal OVLN <Gn531.4>

  [Classification]  Input signal


[Function]  Start superimposed ahead mode.



[Operation]  When this signal is 1, the control device operates as follows:

-

The corresponding path enters the superimposed ahead mode.



B-64693EN-1/01





16. PMC CONTROL FUNCTION



- 2607 -

To switch superimposed ahead signal to 1 or 0, it is necessary to stop all axes (except for
PMC axes) of path where this signal is switched. When axis moves, alarm DS0071
“START OR RELEASE OF SUPERIMPOSED AHEAD CANNOT BE DONE”  is
generated. When bit 1 (PFE) of parameter No.8008 is set to 1, change this signal after
stopping the PMC axes.


Superimposed ahead under way signal OVLNS <Fn545.1>

  [Classification]  Output signal


[Function]  Indicates that superimposed ahead mode is executing.



[Output cond.]  This signal becomes 1 when:

-

The corresponding path is executing superimposed ahead mode.



This signal becomes 0 when:

-

The corresponding path is not executing superimposed ahead mode.



Alarm and message

Number

Message

Description

PS0563

CANNOT USE PMC AXIS (ADFF)

Change the related path to superimposed ahead mode when
PMC axis control (enabled advanced preview feed forward) is
used for the axes related to the following functions.
  - Composite control

- Superimposed control



16.1.3

PMC Axis Status Display Function

Overview

This function displays the status of a command specified by PMC axis control and the status of signals
related to PMC axis control. This function can be used to easily identify the reason why PMC axis control
does not operate normally or to easily check what is specified in PMC axis control in progress.


  -

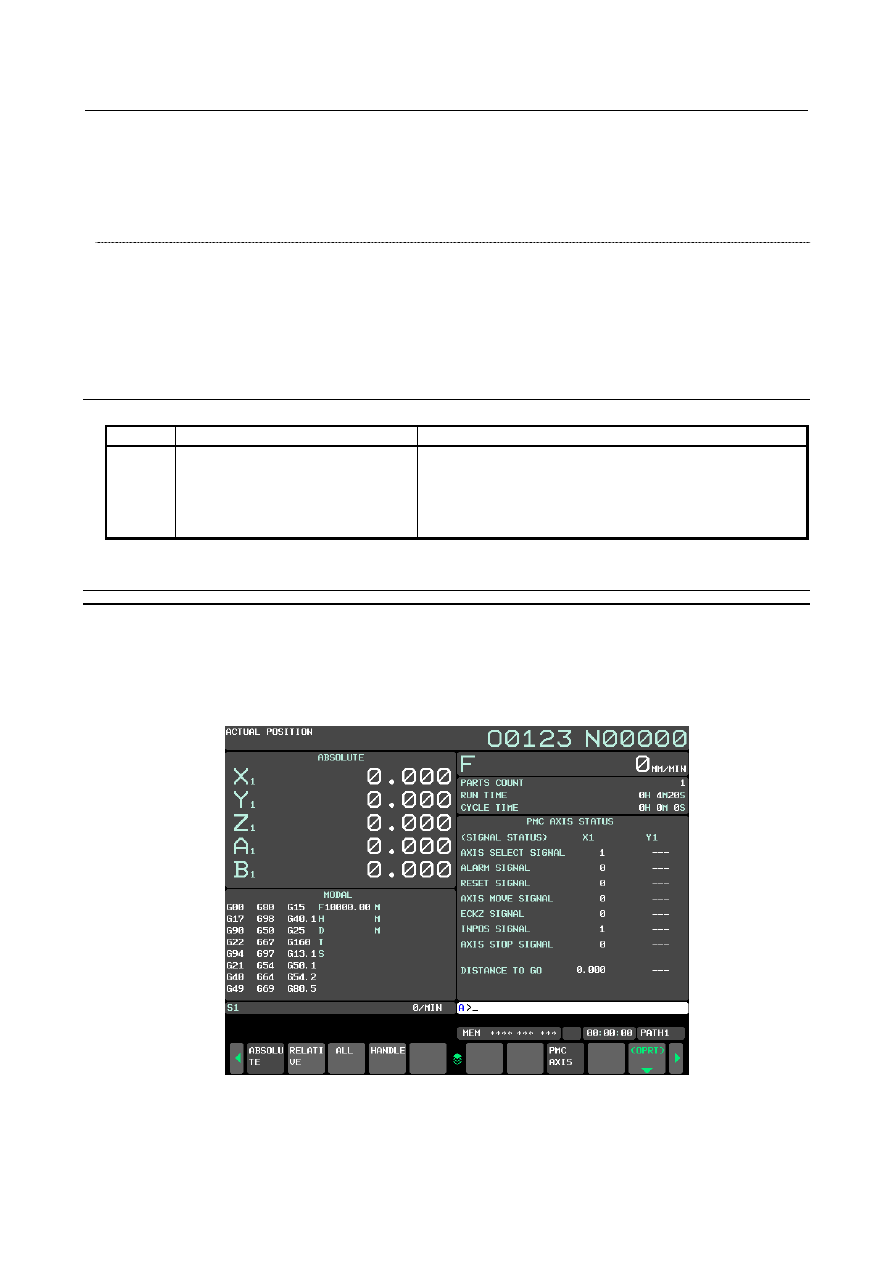

PMC axis control signal status screen





16. PMC CONTROL FUNCTION





B-64693EN-1/01



- 2608 -

  -

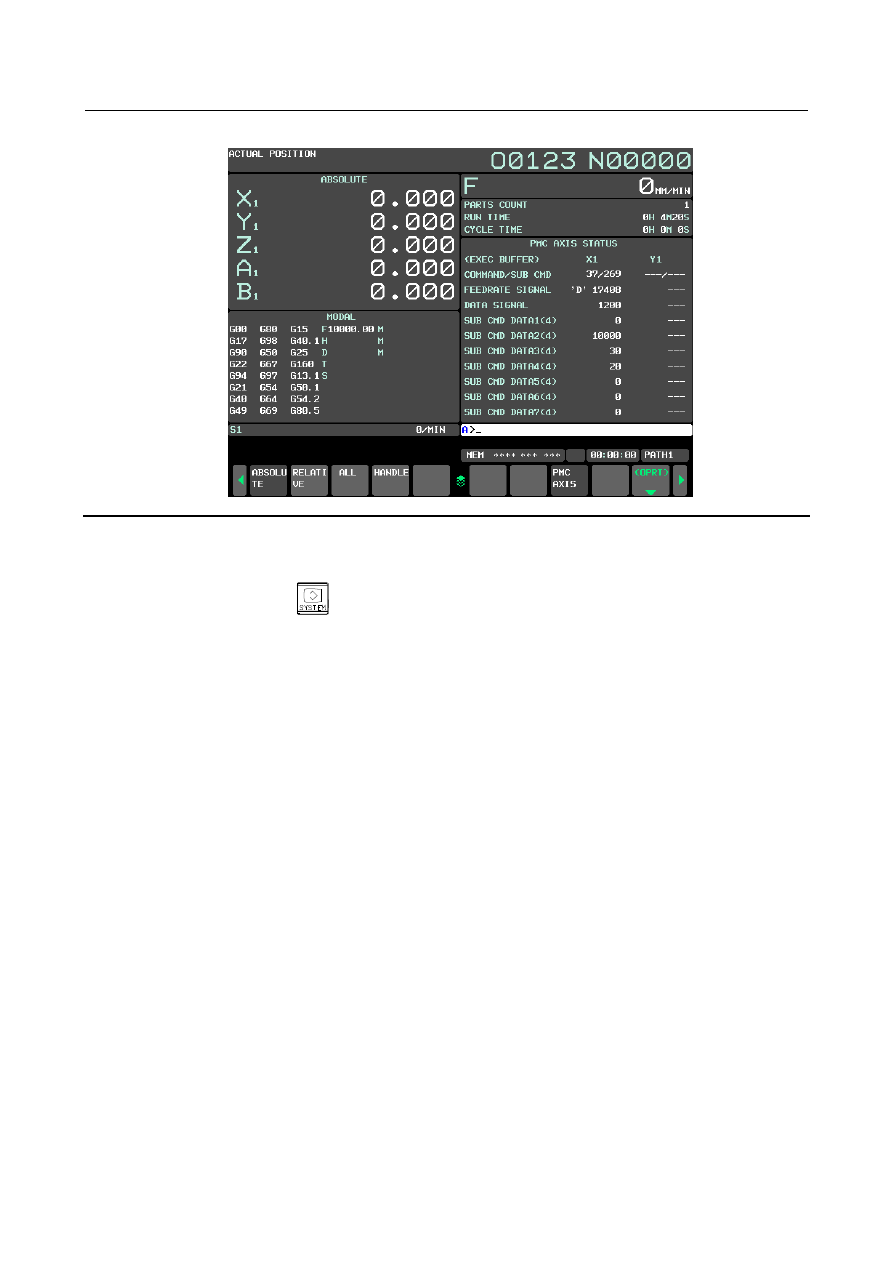

PMC axis control executing buffer status screen







Explanation

  -

Screen display procedure

1

Set the bit 7 (EAC) of parameter No. 3137 =1.

2

Press the function key



.

3

Press the continuous menu key several times, then press the chapter selection soft key [PMC AXIS ].

4

“Signal status screen for PMC axis control” screen appears.



B-64693EN-1/01





16. PMC CONTROL FUNCTION



- 2609 -

  -

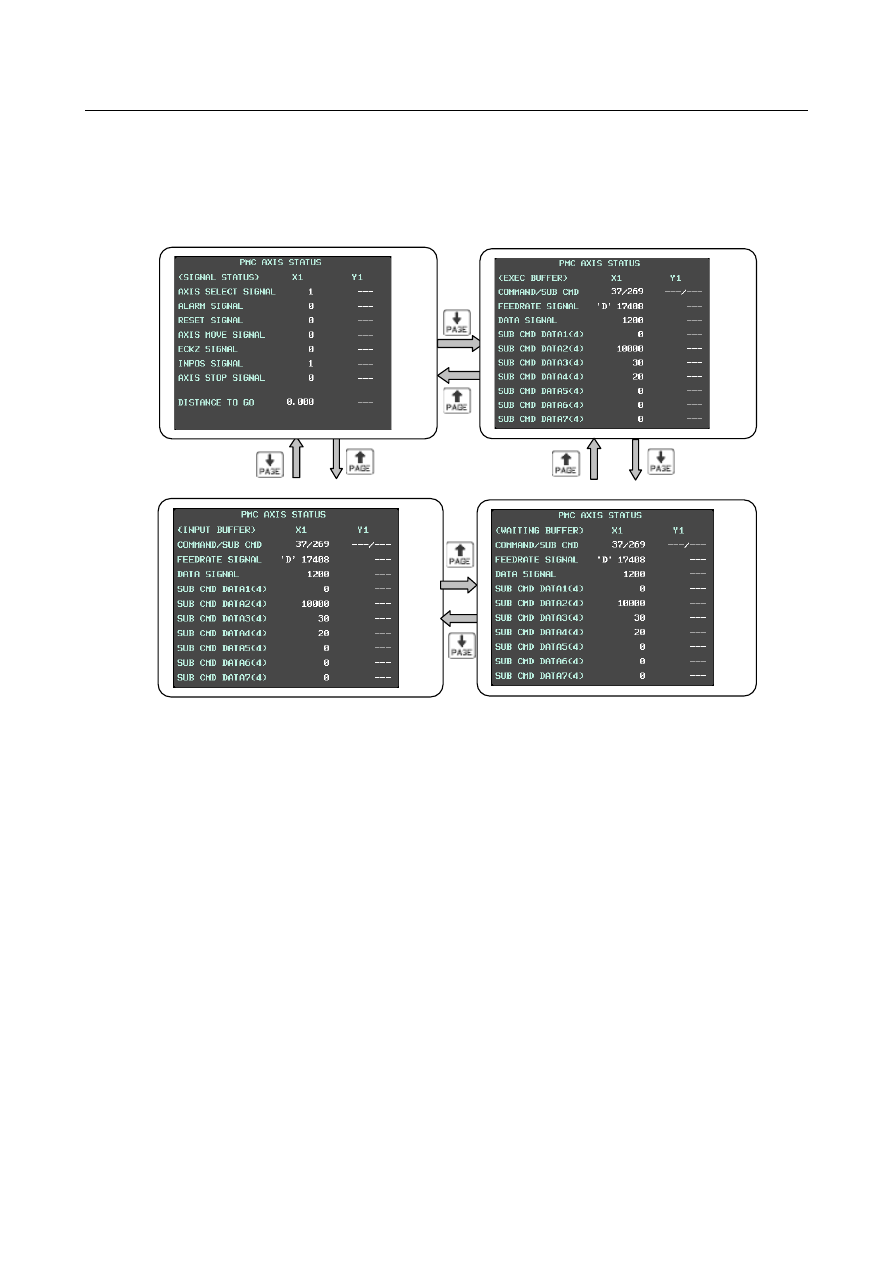

Screen configuration and switching to each screen

There are four screens: signal status screen, executing buffer display screen, operation waiting  buffer
display screen, and input buffer display screen.




Pressing the PAGE key switches between these screens.





  -

Display operation on a screen

•



Switching display axes



The axis information currently displayed can be switched to the next axis information. Press soft key
[AXIS-L NEXT] to switch to the left-hand axis information or press soft key [AXIS-R NEXT] to
switch to the right-hand axis information. Each time soft key [AXIS-L NEXT]/[AXIS-R NEXT] is
pressed, the axis is changed as shown below.



First axis -> Second axis -> Third axis -> ...



The axis information currently displayed can be switched to the previous axis information. Press soft
key [AXIS-L PREV] to switch to the left-hand axis information or press soft key [AXIS-R REV] to
switch to the right-hand axis information. Each time soft key [AXIS-L PREV]/[AXIS-R PREV] is
pressed, the axis is changed reversely as shown below.



Fourth axis

→

 Third axis

→

 Second axis

→

 ...



•



Switching between decimal display and hexadecimal display



The value of each item can be switched between decimal display and hexadecimal display. Soft key
[HEX DISP] appears when the screen is displayed in decimal or soft key [DEC DISP] appears when
the screen is displayed in hexadecimal.



























[Signal status screen]

[Executing buffer screen]

[Input buffer screen]

[Waiting buffer screen]
