13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2290 -

T



Data type/tool offset memory

Without tool geometry and wear

compensation

With tool geometry and wear

compensation

Tool offset data

Applicable

Not applicable

Tool offset data (geometry)

Not applicable

Applicable

Tool offset data (wear)

Not applicable

Applicable



Data type/tool offset memory

Tool radius compensation

Y-axis offset

(without tool geometry and wear

compensation)

Tool radius compensation

Y-axis offset

(with tool geometry and wear

compensation)

Tool offset data

Applicable

Not applicable

Tool offset data (geometry)

Not applicable

Applicable

Tool offset data (wear)

Not applicable

Applicable



Data type/tool offset memory

Virtual tool tip direction

Tool offset data

Applicable



Data type/tool offset memory

Second geometry tool offset data

Tool offset data (geometry)

Applicable



  -

Part programs and part program editing

NOTE

1  When changing the protection level of a part program, use the program list

screen instead of the protection level setting screen. See the description of
"Operation/setting screen".

2  Part program editing involves editing of programs for the MDI mode.



  -

Absolute coordinate preset operation

NOTE



When absolute coordinates are preset, workpiece coordinate system presetting is
protected.



  -

Other notes

NOTE

1  For some data, the output function is not provided.
2  When a higher protection level than the current operation level is set for data,

that protection level cannot be changed.

3  The protection level of data cannot be changed to a protection level higher than

the current operation level.

4  Part program editing involves editing of programs for the MDI mode.
5  For details of the protection level of PMC data, refer to "PMC Programming

Manual (B-64513EN)".

6  In principle, the data change protection check is performed for changes made by

MDI. Changes made by machine operations and so on are not checked.



For example, a programmable parameter input by specifying G10L50 may be
changed regardless of the operation level and parameter change protection
level.



To protect data from illegal programmed commands, take appropriate measures;
for example, set an appropriate change protection level for program edit
operations not to create illegal programs.

B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2291 -

Signal

Memory protection signals KEY1 to KEY4<G0046.3 to G0046.6>

  [Classification]  Input signal


[Function]  These signals select the operation level for the 8-level data protection function.

The correspondence between signals and operation levels is shown below.



Operation level

KEY4

KEY3

KEY2

KEY1

3

0

1

0

0

2

0

0

1

0

1

0

0

0

1

0

0

0

0

0



NOTE



When a combination other than the above is set, operation level 0
is assumed.





[Caution]  When the 8-level data protection function is not used, these signals are used as memory

protection keys.
Note that what these signals indicate changes depending on whether the 8-level data
protection function is used.



Signal address





#7

#6

#5

#4

#3

#2

#1

#0

G0046





KEY4

KEY3

KEY2

KEY1









Diagnosis data

1004



Current level of 8-Level Data Protection Function



[Data type]  Word



[Unit of data]  None

[Valid data range]  0 to 7

Current operation level of 8-Level Data Protection Function



Operation/setting screen

Various settings or display about operation levels or protection levels can be performed on the following
screens.
-

Password change screen

-

Operation level setting screen

-

Protection level setting screen

-

Program list screen



  -

Password change screen

On the password change screen, the following display or operations can be performed.
(1)  Displaying the current operation level
(2)  Changing the passwords of operation levels 4 to 7


NOTE

1  A password consists of 3 to 8 characters including the following.

-  Uppercase letter
-  Numeric

13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2292 -

NOTE

2  When a password is entered, * is displayed instead of each of input characters.
3  The following shows whether passwords can be changed at the current

operation level.
-  Password having a higher operation level than the current operation level

Cannot be changed.

-  Password having the same operation level as the current operation level

Can be changed.

-  Password having a lower operation level than the current operation level


Can be changed (reverting to the initial password can only be performed).



  CAUTION



The set password is not displayed.
Be careful not to forget the password.



  -

Operation level setting screen

On the operation level setting screen, the following display or operations can be performed.
(1)  Displaying the current operation level
(2)  Entering the password and then selecting one of operation levels 4 to 7
(3)  Canceling the entered password and then selecting the operation level other than operation levels 4

to 7



NOTE



When a password is entered, * is displayed instead of each character.



  -

Protection level setting screen

On the protection level setting screen, the following display or operations can be performed.
(1)  Displaying the current operation level
(2)  Displaying the change protection level and output protection level of each data
(3)  Changing the change protection level and output protection level of each data


NOTE

1  For data whose protection level is higher than the operation level, the protection

level cannot be changed.

2  The protection level cannot be changed to a protection level that is higher than

the current operation level.



  -

Program list screen

On the program list screen, the following display and operations can be performed.
(1)  Displaying the change protection level and output protection level of each part program
(2)  Changing the change protection level and output protection level of each part program


NOTE

1  For data whose protection level is higher than the operation level, the protection

level cannot be changed.

2  The protection level cannot be changed to a protection level that is higher than

the current operation level.



B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2293 -

13.1.4

Touch Panel Control

  WARNING



FANUC’s touch panel is an analog resistive film type. When two or more points
are pressed at the same time, there is a possibility that it behaves as if the
center of these points was pressed, and this wrong output or malfunction may
cause an accident. Do not create a virtual machine operator’s panel screens on
which two or more points are pressed at the same time for touch panel
operation.

On the virtual machine operator panel screen, never support safety-related
operations that may lose human life or may cause serious damage, or real-time
operations such as emergency stop, program start, program stop, axis
movements, etc.    If there is a failure in the CNC, peripheral units, or cable,
wrong outputs or malfunctions may cause an accident.    In addition, real-time
operation is not guaranteed on the touch panel screen.



Overview

A display unit with a touch panel enables you to operate soft keys by touching the screen.

Moreover, an application using a touch panel can be created with the C Language Executor.


NOTE

1  With a CNC of LCD-mounted type, RS-232C serial port 2 (JD36A) is occupied.
2  With a CNC of stand-alone type, a serial port dedicated to a touch panel is used.
3  Touch panel pressing information is read at intervals of 32 msec.
4  A positional precision of

±

2.5 mm is provided.



Explanation

  -

C Language Executor

With the C Language Executor, touch panel functions can be used. For the specifications of the functions,
refer to "C Language Executor Operator's Manual".


13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2294 -

  -

Calibration

When  replacing  the  touch panel  or clearing all memory (SRAM)  data, set data  for  calibrating the
positional relation between the touch panel and LCD according to the procedure below.

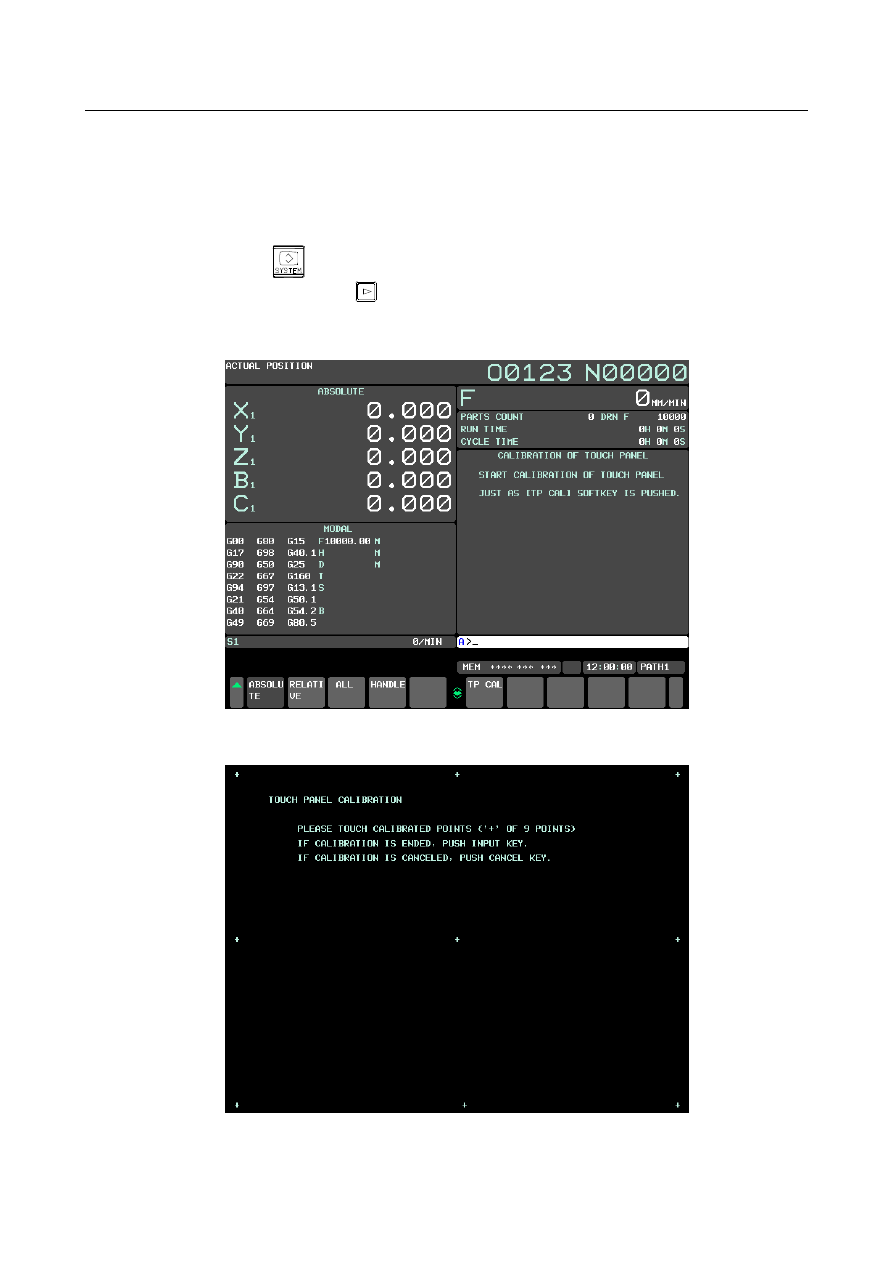

Calibration procedure
1

Enable the touch panel calibration screen.(Set bit 5 (DCL) of parameter No. 3113 to 1.)

2

Press function key



.

3

Press the continuous menu key



  several times. The [TOUCH PANEL] soft key is displayed.

4

Press the [TOUCH PANEL]  soft key  then the [(OPRT)] soft key. The [TP CAL]  soft key  is
displayed.






5

Pressing the [TP CAL] soft key displays the touch panel calibration screen for all screens.







B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2295 -

6

Press the calibration points (9 points) with a dedicated  pen. When a point  is pressed correctly, the
"+" mark changes to the  "

Ο

" mark. If a "+" mark is not pressed accurately, the message

"CALIBRATION POINT DOES NOT MATCH. PLEASE PUSH AGAIN." is displayed.

7

After entering the calibration points (9 points), press



  key to complete calibration. To cancel

calibration  or retry, press



  key. The screen  display  returns to the previous screen. If





key is pressed before entering the calibration points (9 points), calibration operation is cancelled.

8

When  calibration  is terminated normally, the message "CALIBRATION  WAS ENDED." is
displayed.

9

Upon completion of calibration,  disable the touch panel  calibration  screen  to protect against
operation errors. (Set bit 5 (DCL) of parameter No. 3113 to 0.)



NOTE

1  If the screen display is switched from the touch panel calibration screen to

another screen such as the alarm screen by the automatic screen switching
function, calibration is automatically cancelled.

2  Calibration operation can be performed in any mode.
3  After system startup, perform calibration operation swiftly before starting

operation.



  -

Operation when two points are pressed

When the touch panel is pressed at two or more points, the position of the gravity center is obtained by
considering how each of these points is pressed, and the touch panel is assumed to be pressed at this
gravity center position. At this time the coordinates that can be obtained can be set by setting bit 1 (T2P)
of parameter No. 3192.


NOTE



When two points are pressed in a row in a short time interval, the touch panel
may react as if the center of the two points was pressed, even though parameter
T2P (No. 3192#1) is set to 1.


(1)  Suppose that in Fig. 13.1.4 (a), as soon as point A is pressed, point B is pressed.




A

B

C



Fig. 13.1.4 (a) Pressed points on the touch panel


(2)  The coordinates that can be obtained change as shown in Fig. 13.1.4 (b).






On

A

Cont'd

A

. . .

Cont'd



A

Cont'd



C

Cont'd



C

. . .

Off







Fig. 13.1.4 (b) Coordinates when parameter T2P = 0



13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2296 -

(3)  If bit T2P is set to 1, A is assumed to be held pressed even after the pressed point changes from point

A to point C (Fig. 13.1.4 (c)).







On

A

Cont'd



A

. . .

Cont'd



A

Cont'd



A

Cont'd



A

. . .

Off







Fig. 13.1.4 (c) Coordinates when parameter T2P = 1



  -

Operation when dragging is performed

When dragging (continuously pressing the touch panel while making a movement) is performed on the
touch panel, the system response varies depending on the setting of bit 1 (T2P) of parameter No. 3192.
When the drag function is used in C Language Executor applications, set T2P to 0.

1)

Suppose that in Fig. 13.1.4 (d), point A is pressed first and then dragging is performed from point A
to B to C.





A

C

B



Fig. 13.1.4 (d) Dragging on the touch panel


2)

The coordinates that can be obtained change as shown in Fig. 13.1.4 (e).







On

A

Cont'd



B

Cont'd



C







Fig. 13.1.4 (e) Coordinates when parameter T2P = 0


3)

If bit T2P is set to 1, A is assumed to be kept pressed even after the pressed point moves from point
A to point C (Fig. 13.1.4 (f)).







On

A

Cont'd



A

Cont'd



A







Fig. 13.1.4 (f) Coordinates when parameter T2P = 1



Parameter





#7

#6

#5

#4

#3

#2

#1

#0

3113







DCL















[Input type]  Parameter input



[Data type]  Bit





#5  DCL

  The touch panel compensation screen is:

0:

Disabled.

1:

Enabled.

Set this parameter to 0 usually. Touch panel compensation becomes necessary only when
the panel is replaced or memory all clear operation is performed. Set this parameter to 1
only when performing touch panel compensation. Upon completion of compensation, set
this parameter to 0.


B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2297 -





#7

#6

#5

#4

#3

#2

#1

#0

3119













DDS









[Input type]  Parameter input



[Data type]  Bit



NOTE



When this parameter is set, the power must be turned off before
operation is continued.





#2  DDS

  The touch panel is:

0:

Enabled.

1:

Disabled.

Set this parameter to 1 when disabling the touch panel temporarily, for example, at
start-up time.






#7

#6

#5

#4

#3

#2

#1

#0

3192













TRA

T2P







[Input type]  Parameter input



[Data type]  Bit





#1  T2P

  When more than one point is pressed on the touch panel:

0:

The position at the center of gravity is obtained.

1:

The point pressed first is obtained.



NOTE

1  When two points are pressed in a row in a short time interval, the

touch panel may react as if the center of the two points was
pressed, even though parameter T2P (No. 3192#1) is set to 1.

2  If a C executer application or the like has a touch panel drag (move

in pressed state) function, set parameter T2P to 0.





#2  TRA

  If a point on the touch panel is kept pressed for a time specified in parameter No. 3197 or

longer,
0:

An alarm is not raised.

1:

An alarm SR5303, “TOUCH PANEL ERROR” is raised.



NOTE

1  If an C executer application or the like has a touch panel repeat

(continue pressing) function, set parameter TRA to 0.

2  In personal computer functions, the parameter is valid just for the

CNC screen display function.



3197



Detection time of continuous pressing on touch panel





[Input type]  Parameter input



[Data type]  Word



[Unit of data]  sec

[Valid data range]  0 to 255

Set a period of continuous pressing on the touch panel which causes alarm SR5303,
“TOUCH PANEL ERROR” to be raised. When 0 is set, it is equivalent to 20.
