13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2274 -





#7

#6

#5

#4

#3

#2

#1

#0

3002









IOV













[Input type]  Parameter input



[Data type]  Bit path





#4  IOV

  Override-related signal logic is:

0:

Used without modification
(A signal of negative logic is used as a negative logic signal, and a signal of positive
logic is used as a positive logic signal.)

1:

Inverted
(A signal of negative logic is used as a positive logic signal, and a signal of positive
logic is used as a negative logic signal.)


The signals indicated below are affected.
Signal of negative logic:
-

Feedrate override signals *FV0 to *FV7<Gn012>

-

Second feedrate override signals*AFV0 to *AFV7<Gn013>

-

Feedrate override signals (for PMC axis control)
*EFOV0g to *EFOV7g<G0151/G0163/G0175/G0187>

-

Software operator’s panel signals *FV0O to *FV7O<Fn078>

Signals of positive logic:
-

Rapid traverse override signals ROV1,ROV2<Gn014.0, Gn014.1>

-

Software operator’s panel signals ROV1O,ROV2O<Fn076.4, Fn076.5>

-

Rapid traverse override signals (for PMC axis control)
EROV1g,EROV2g<G0150.0, G0150.1/G0162.0, G0162.1/G0174.0,
G0174.1/G0186.0, G0186.1>


The signals indicated below are not affected.
-

1% step rapid traverse override selection signal HROV <Gn096.7>

-

1% step rapid traverse override signals  *HROV0 to *HROV6 <Gn096.0 to
Gn096.6>

-

0.1% step rapid traverse override selection signal FHROV <Gn353.7>

-

0.1% step rapid traverse override signals  *FHRO0 to *FHRO9 <Gn352.0 to
Gn352.7, Gn353.0 to Gn353.1>



7210



Jog-movement axis and its direction on software operator's panel “

↑

”



7211



Jog-movement axis and its direction on software operator's panel “

↓

”



7212



Jog-movement axis and its direction on software operator's panel “

→

”



7213



Jog-movement axis and its direction on software operator's panel “

←

”



7214



Jog-movement axis and its direction on software operator's panel “



”



7215



Jog-movement axis and its direction on software operator's panel “



”



7216



Jog-movement axis and its direction on software operator's panel “



”



7217



Jog-movement axis and its direction on software operator's panel “



”





[Input type]  Parameter input



[Data type]  Byte path

B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2275 -

[Valid data range]  0 to 8

On software operator's panel, set a feed axis corresponding to an arrow key on the MDI
unit when jog feed is performed.








Arrow keys on MDI unit






7






8






9














4






5






6














1






2






3



Setting value

Feed axis and direction



0

Not moved



1

First axis, positive direction



2

First axis, negative direction



3

Second axis, positive direction



4

Second axis, negative direction



5

Third axis, positive direction



6

Third axis, negative direction



7

Fourth axis, positive direction



8

Fourth axis, negative direction

















[Example]  Under X, Y, and Z axis configuration, to set arrow keys to feed the axes in the direction

specified as follows, set the parameters to the values given below. <8

↑

> to the positive

direction of the Z axis, <2

↓

> to the negative direction of the Z axis, <6

→

> to the positive

direction of the X axis <4

←

> to the negative direction of the X axis, <1



> to the

positive direction of the Y axis, <9



> to the negative direction of the Y axis

Parameter No. 7210 = 5 (Z axis, positive direction)
Parameter No. 7211 = 6 (Z axis, negative direction)
Parameter No. 7212 = 1 (X axis, positive direction)
Parameter No. 7213 = 2 (X axis, negative direction)
Parameter No. 7214 = 3 (Y axis, positive direction)
Parameter No. 7215 = 4 (Y axis, negative direction)
Parameter No. 7216 = 0 (Not used)
Parameter No. 7217 = 0 (Not used)


7220



Name of general-purpose switch 1 on software operator's panel (first half-size character)

to



to

7283



Name of general-purpose switch 8 on software operator's panel (eighth half-size character)



7284



Name of general-purpose switch 9 on software operator's panel (first half-size character)

to



to

7299



Name of general-purpose switch 10 on software operator's panel (eighth half-size character)



7352



Name of general-purpose switch 11 on software operator's panel (first half-size character)

to



to

7399



Name of general-purpose switch 16 on software operator's panel (eighth half-size character)





[Input type]  Parameter input



[Data type]  Byte path

[Valid data range]  -128 to 127

Each of these parameters sets the name of a general-purpose switch on the software
operator's panel with the following character codes.


When bit 0 (JPC) of parameter No. 7201 is set to 0, the character codes in the “Half-size
character code list” can be specified.
When bit 0 (JPC) of parameter No. 7201 is set to 1, the character codes in the “Half-size
character code list” and the “Full-size character code list (a) to (f)” can be specified. The
full-size character  which uses two  characters of  the  half-size  can be specified by the
high-code and the low-code.



13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2276 -

A switch name consists of up to eight half-size characters (or four full-size characters).


Parameters Nos. 7220 to 7227 : Name of general-purpose switch 1
Parameters Nos. 7228 to 7235 : Name of general-purpose switch 2
Parameters Nos. 7236 to 7243 : Name of general-purpose switch 3
Parameters Nos. 7244 to 7251 : Name of general-purpose switch 4
Parameters Nos. 7252 to 7259 : Name of general-purpose switch 5
Parameters Nos. 7260 to 7267 : Name of general-purpose switch 6
Parameters Nos. 7268 to 7275 : Name of general-purpose switch 7
Parameters Nos. 7276 to 7283 : Name of general-purpose switch 8
Parameters Nos. 7284 to 7291 : Name of general-purpose switch 9
Parameters Nos. 7292 to 7299 : Name of general-purpose switch 10
Parameters Nos. 7352 to 7359 : Name of general-purpose switch 11
Parameters Nos. 7360 to 7367 : Name of general-purpose switch 12
Parameters Nos. 7368 to 7375 : Name of general-purpose switch 13
Parameters Nos. 7376 to 7383 : Name of general-purpose switch 14
Parameters Nos. 7384 to 7391 : Name of general-purpose switch 15
Parameters Nos. 7392 to 7399 : Name of general-purpose switch 16


Ex) Setting of the name of general-purpose switch 1 on the software operator's panel
The name  of general-purpose switch  1  on the software operator's panel  can be set to
“OVR

1”, in the following setting of the parameters Nos. 7220 to 7227.

(When bit 0 (JPC) of parameter No. 7201 is set to 1)


Parameter

Setting value

Character

7220

79

O

7221

86

V

7222

82

R

7223

4



7224

-8

7225

2



7226

-32

7227

49

1



B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2277 -

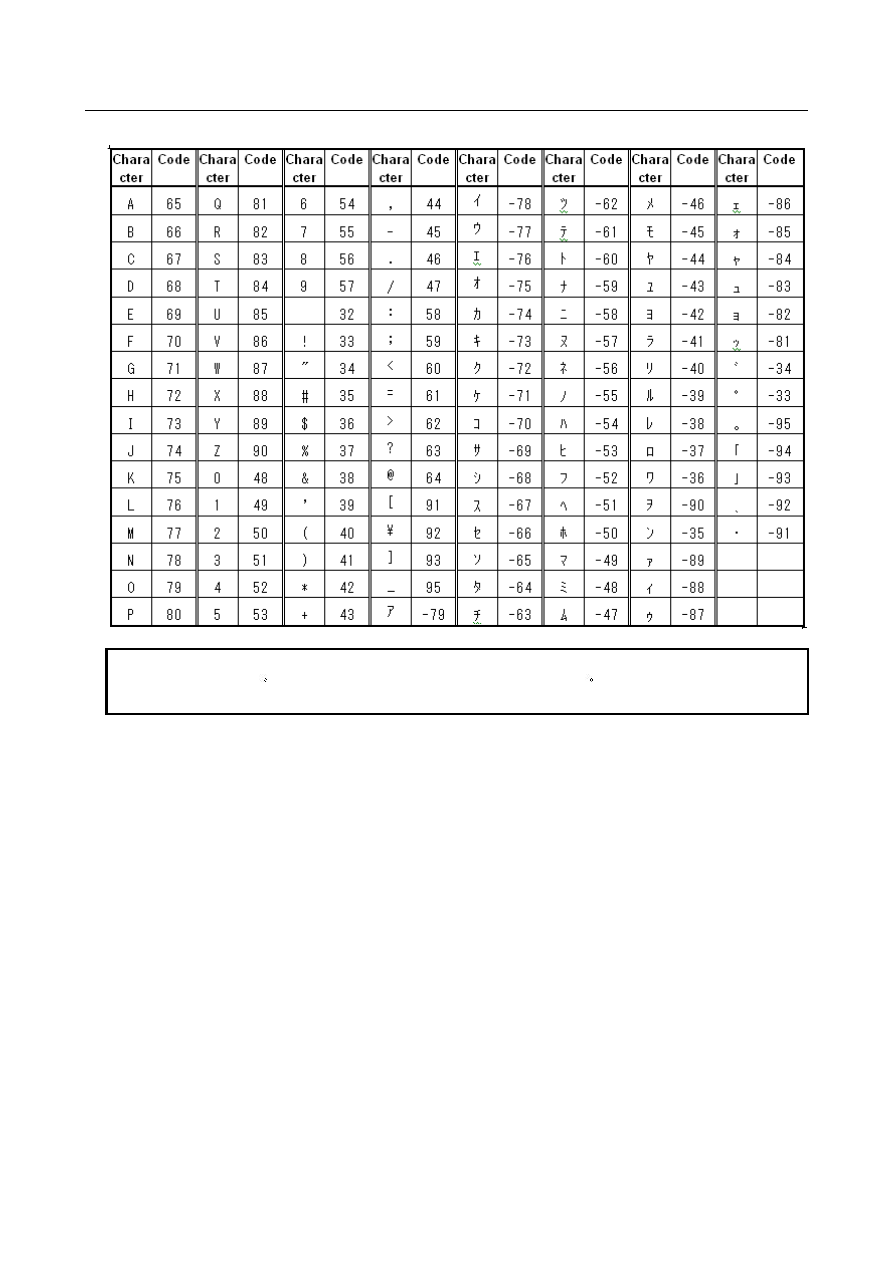

Half-size character code list





NOTE



The dakuten ( )(voiced sound mark), the han-dakuten( )(semi-voiced sound
mark) in Japanese katakana are counted as one half-size character.



13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2278 -

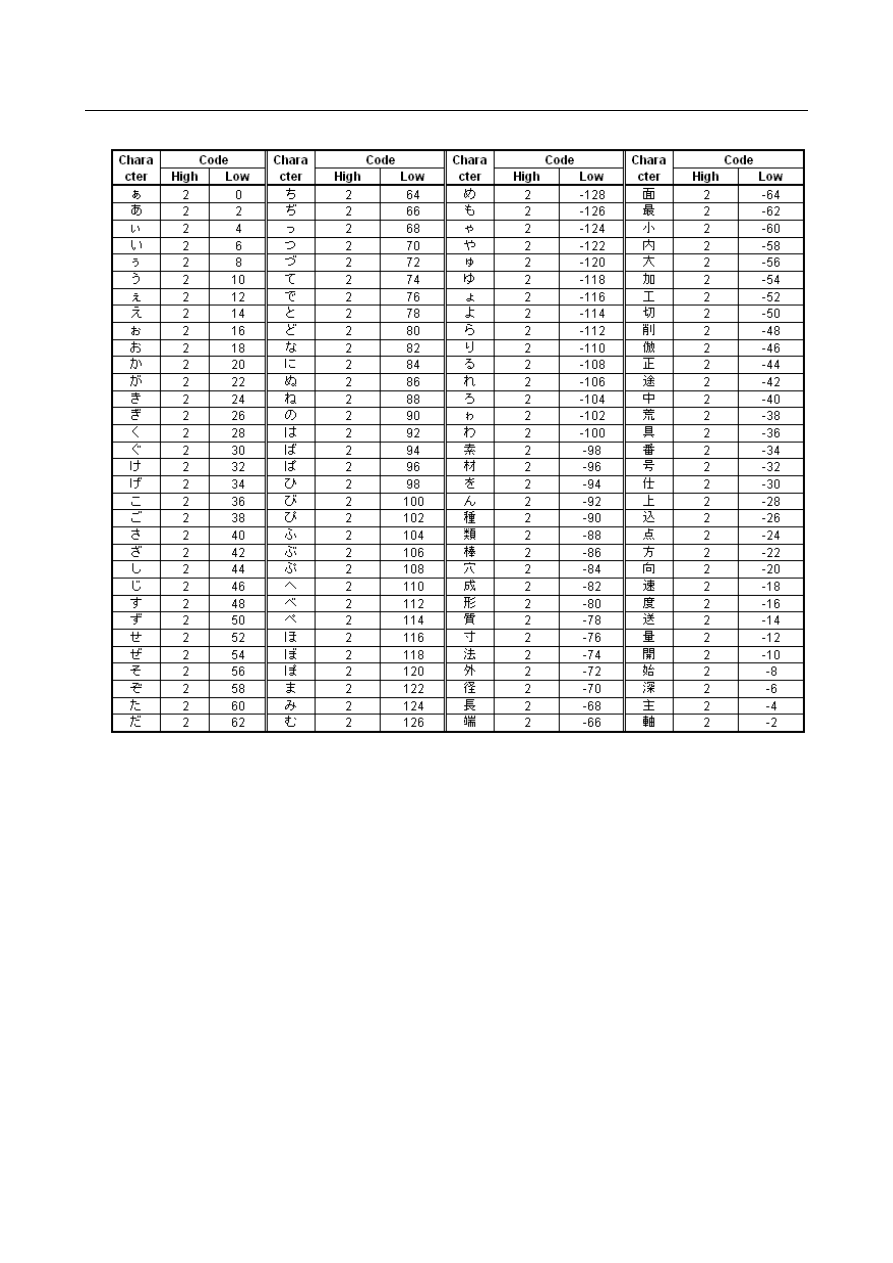

Full-size character code list (a)





B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2279 -

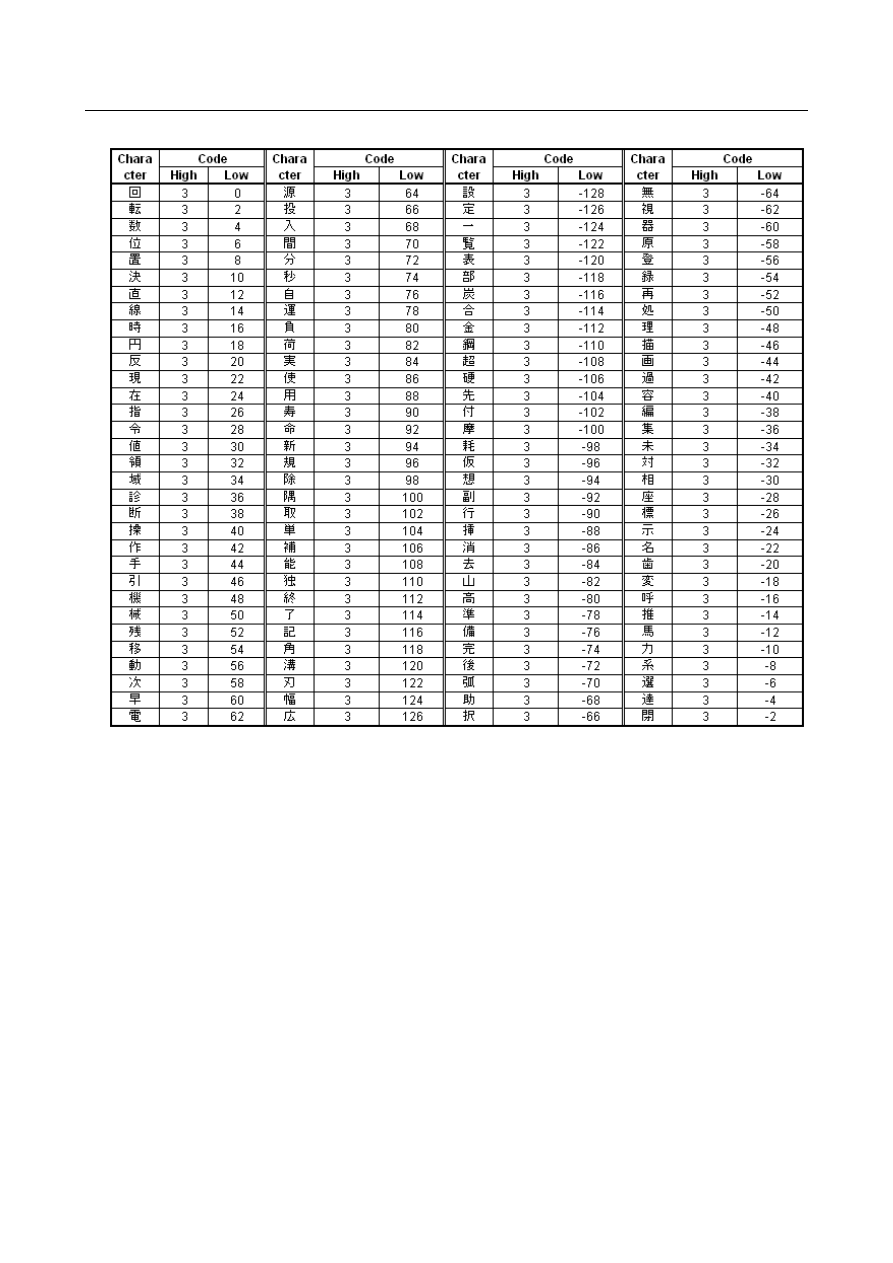

Full-size character code list (b)





13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2280 -

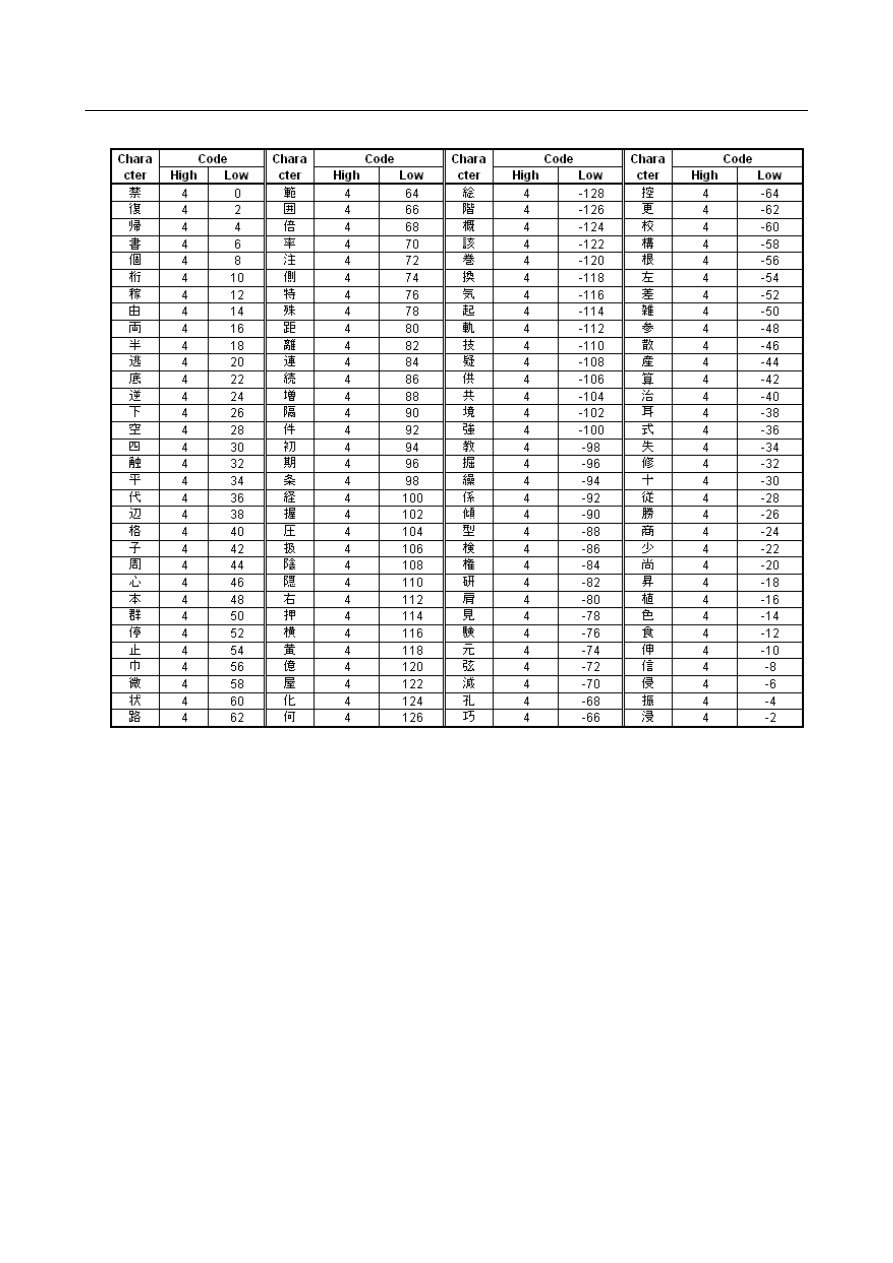

Full-size character code list (c)





B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2281 -

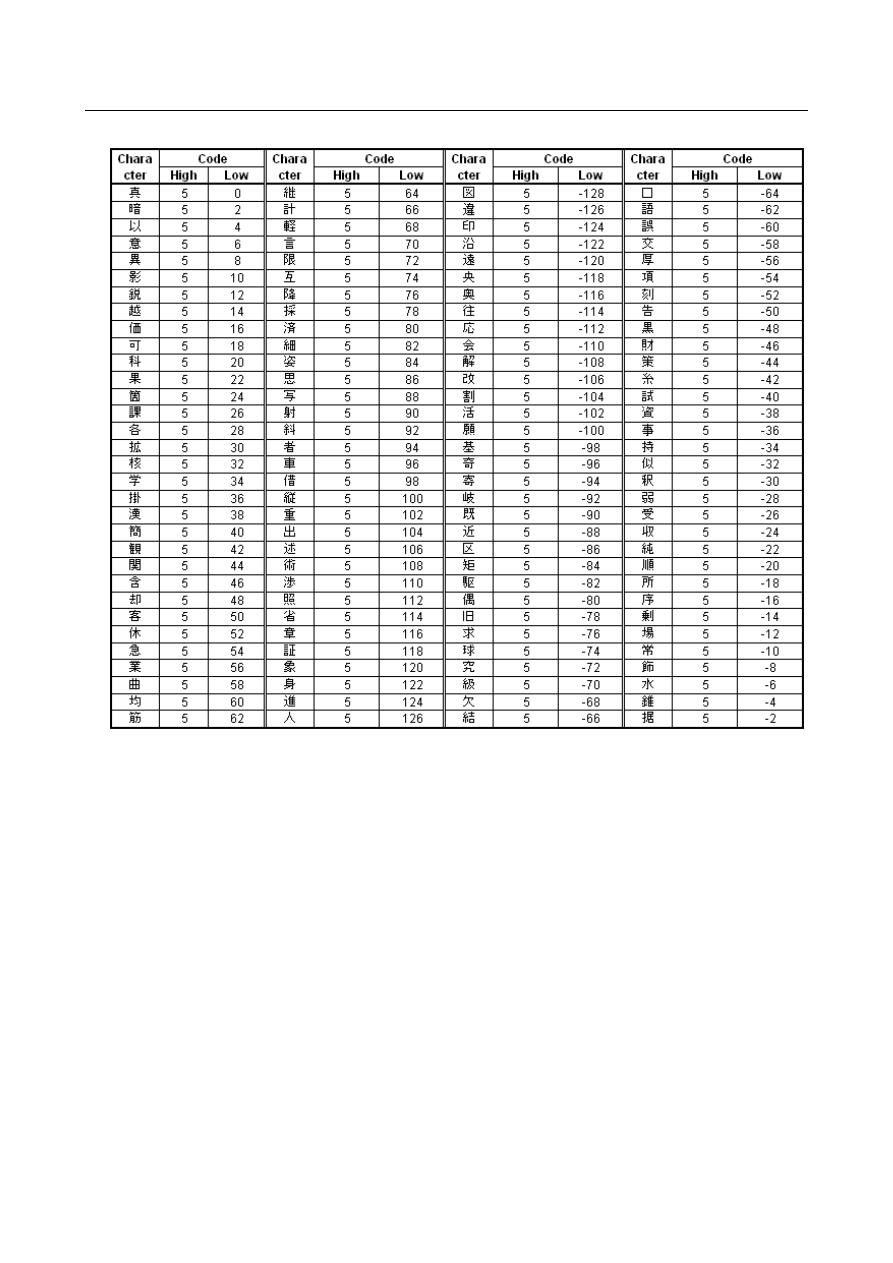

Full-size character code list (d)
